LM 311 D STM – Der Hochgeschwindigkeits-Differentialkomparator für präzise Signalverarbeitung
Für Ingenieure, Entwickler und Technikbegeisterte, die eine kompromisslose Lösung für schnelle und präzise Signalvergleichsaufgaben benötigen, ist der LM 311 D STM die erste Wahl. Dieser 1-fache Hochgeschwindigkeits-Differentialkomparator im SO-8 Gehäuse übertrifft herkömmliche Lösungen durch seine herausragende Schaltgeschwindigkeit, Flexibilität und Robustheit, was ihn zur idealen Komponente für anspruchsvolle elektronische Schaltungen macht.
Überlegene Leistung und Flexibilität
Der LM 311 D STM wurde entwickelt, um die Grenzen traditioneller Komparatoren zu sprengen. Seine Architektur ermöglicht deutlich höhere Ansprechgeschwindigkeiten, was in zeitkritischen Anwendungen wie schnellen Datenerfassungssystemen, industrieller Automatisierung und Hochfrequenzmesstechnik unerlässlich ist. Im Gegensatz zu vielen Standardkomparatoren bietet der LM 311 D STM eine einzigartige Flexibilität in Bezug auf Versorgungsspannungen und Ausgangslogik. Er kann sowohl mit symmetrischen als auch mit unsymmetrischen Spannungen betrieben werden, was seine Integration in verschiedenste Schaltungstopologien vereinfacht. Darüber hinaus ist der Ausgangspegel variabel und lässt sich an unterschiedliche Logikfamilien anpassen. Diese Anpassungsfähigkeit reduziert die Notwendigkeit komplexer Pegelwandler und spart wertvollen Platz auf der Leiterplatte.
Schlüsselvorteile des LM 311 D STM
- Extrem hohe Schaltgeschwindigkeit: Ermöglicht die präzise Erfassung und Verarbeitung von Signalen mit sehr schnellen Anstiegs- und Abfallzeiten. Dies ist entscheidend für Anwendungen, bei denen jede Nanosekunde zählt.
- Variable Stromversorgung: Funktioniert zuverlässig über einen breiten Versorgungsspannungsbereich, von ±5 V bis hin zu einer einzelnen 5-V-Versorgung, was die Kompatibilität mit einer Vielzahl von Systemen gewährleistet.
- Flexibler Ausgang: Der Ausgang kann als NPN-Kollektor oder als schaltbarer Ausgang konfiguriert werden, was eine einfache Anbindung an verschiedene nachgeschaltete Logikschaltungen ermöglicht und den Bedarf an zusätzlichen Treiberschaltungen minimiert.
- Hohe Eingangsimpedanz: Reduziert die Belastung der Signalquelle und sorgt für eine genauere Messung, selbst bei schwachen Eingangssignalen.
- Ratiometrische Schaltschwelle: Die Schaltschwellen können durch externe Widerstände eingestellt werden, was eine feine Abstimmung der Vergleichspunkte ermöglicht und präzise Schwellenwertschaltungen realisierbar macht.
- Robustheit gegenüber Überspannungen: Entwickelt, um auch unter schwierigen Umgebungsbedingungen zuverlässig zu arbeiten und vor potenziellen Schäden durch unerwartete Spannungsspitzen geschützt zu sein.
- Geringer Stromverbrauch: Trotz seiner hohen Leistung zeichnet sich der LM 311 D STM durch einen effizienten Betrieb aus, was für batteriebetriebene oder energiesensitive Anwendungen von Vorteil ist.
Technische Spezifikationen im Detail
Der LM 311 D STM repräsentiert die Spitze der Komparator-Technologie. Seine charakteristische Implementierung in einem SO-8 Gehäuse bietet ein robustes und industriell erprobtes Paket für zuverlässigen Einsatz.
| Spezifikation | Wert |
|---|---|
| Typ | Differentialkomparator |
| Anzahl der Kanäle | 1 (1-fach) |
| Gehäusetyp | SO-8 (Small Outline Package, 8 Pins) |
| Versorgungsspannung (min.) | ±5 V (oder 5 V für Single-Supply) |
| Versorgungsspannung (max.) | ±15 V (oder 30 V für Single-Supply) |
| Schaltzeit (typisch) | Typische Schaltzeiten im Nanosekundenbereich (abhängig von externer Beschaltung und Last) |
| Eingangsimpedanz | Sehr hoch, reduziert die Belastung der Eingangssignale |
| Ausgangskonfiguration | Variabel (NPN-Kollektor oder schaltbarer Ausgang) |
| Betriebstemperaturbereich | Industrietauglich, Gewährleistung der Leistung unter verschiedenen Umgebungsbedingungen |
| Anwendungen | Signal-Überwachung, Schwellenwertdetektion, schnelle Analog-Digital-Wandler, Logikpegelanpassung, Oszillatoren, Spannungsregler |
Anwendungsbereiche und Implementierung
Der LM 311 D STM ist aufgrund seiner Vielseitigkeit und Leistung in einer breiten Palette von elektronischen Systemen unverzichtbar. Seine Fähigkeit, schnelle Pegeländerungen präzise zu erkennen, macht ihn zur idealen Wahl für:
- Industrielle Steuerungssysteme: Zur Überwachung von Sensoren, Erkennung von Grenzschaltern und zur Implementierung von schnellen Rückkopplungsschleifen in Automatisierungsanlagen.
- Hochfrequenz-Signalverarbeitung: In Kommunikationssystemen und Messgeräten, wo schnelle und zuverlässige Entscheidungen über Signalpegel getroffen werden müssen.
- Stromversorgungsdesigns: Als Schlüsselelement in schnellen Spannungsreglern und Überlastschutzschaltungen.
- Analoge-zu-Digitale Wandler (ADCs): Als Komparator in schnellen Flash-ADCs, wo die Parallelverarbeitung von Signalen entscheidend ist.
- Test- und Messgeräte: Für präzise Signalvormanalyse, Triggereingänge und Schwellenwertdetektion in Oszilloskopen und Logikanalysatoren.
- Signalaufbereitung und Pegelwandlung: Um unterschiedliche Signalpegel zwischen verschiedenen digitalen Logikfamilien oder zwischen analogen und digitalen Domänen anzupassen.
Die Implementierung des LM 311 D STM ist durch seine Flexibilität und die klare Dokumentation des Herstellers vereinfacht. Die Möglichkeit, die Schaltschwellen durch externe Widerstände präzise einzustellen, ermöglicht eine maßgeschneiderte Anpassung an spezifische Anforderungsprofile. Der Ausgang kann entweder als offener Kollektor mit Pull-up-Widerstand oder mit einer direkten Anbindung an Logikpegel konfiguriert werden, was den Designprozess erheblich beschleunigt.
Häufig gestellte Fragen zu LM 311 D STM – Hochgeschwindigkeits-Differentialkomparator, 1-fach, SO-8
Was ist die Hauptanwendung des LM 311 D STM?
Der LM 311 D STM ist primär für schnelle und präzise Signalvergleichsaufgaben konzipiert. Seine Hauptanwendungen umfassen die Signalüberwachung, Schwellenwertdetektion, Hochfrequenz-Signalverarbeitung und als Komponente in schnellen Analog-Digital-Wandlern, wo es auf hohe Schaltgeschwindigkeiten ankommt.
Warum ist der LM 311 D STM eine bessere Wahl als ein Standard-Operationsverstärker als Komparator?
Im Vergleich zu Operationsverstärkern, die für lineare Verstärkung optimiert sind, ist der LM 311 D STM speziell für den Komparatorbetrieb ausgelegt. Dies bedeutet eine deutlich höhere Schaltgeschwindigkeit, ein besseres Ansprechverhalten auf schnelle Signaländerungen und eine robustere Ausgangsstufe, die für die schnelle Umschaltung optimiert ist, ohne Sättigungseffekte, die bei OPVs auftreten können.
Kann der LM 311 D STM mit einer einzigen Versorgungsspannung betrieben werden?
Ja, der LM 311 D STM kann sowohl mit symmetrischen als auch mit einzelnen (unsymmetrischen) Versorgungsspannungen betrieben werden. Dies erhöht seine Flexibilität erheblich und ermöglicht die Integration in eine breitere Palette von Schaltungsdesigns.
Wie wird die Schaltschwelle des LM 311 D STM eingestellt?
Die Schaltschwellen des LM 311 D STM können flexibel durch die Verwendung von externen Widerständen eingestellt werden. Dies ermöglicht eine präzise ratiometrische Einstellung der Vergleichspunkte, um exakt auf die Anforderungen der jeweiligen Anwendung abgestimmt zu werden.
Welche Art von Ausgang hat der LM 311 D STM?
Der LM 311 D STM verfügt über einen vielseitigen Ausgang, der als offener NPN-Kollektor konfiguriert werden kann. Dies ermöglicht eine einfache Anbindung an verschiedene Logikfamilien und Schaltungstopologien, oft mit der Notwendigkeit eines externen Pull-up-Widerstands.
Ist der LM 311 D STM für industrielle Umgebungen geeignet?
Ja, der LM 311 D STM ist für seine Robustheit und Zuverlässigkeit bekannt und eignet sich gut für industrielle Anwendungen. Er ist für einen erweiterten Temperaturbereich spezifiziert und bietet eine hohe Immunität gegenüber Umwelteinflüssen, was ihn zu einer vertrauenswürdigen Komponente für Automatisierungs- und Steuerungssysteme macht.
Welche Vorteile bietet das SO-8 Gehäuse?

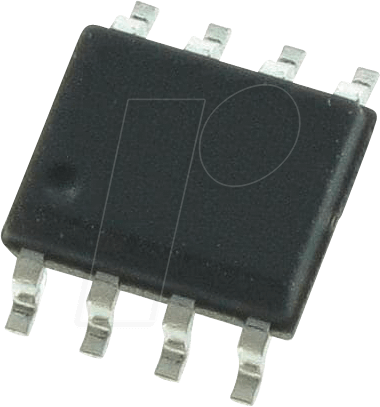

Das SO-8 (Small Outline Package, 8 Pins) Gehäuse ist ein standardisiertes, oberflächenmontierbares Bauteilgehäuse. Es ist platzsparend, leicht zu handhaben und für automatisierte Bestückungsprozesse geeignet, was die Integration in moderne Leiterplattendesigns erleichtert und die Zuverlässigkeit der Lötverbindungen erhöht.
