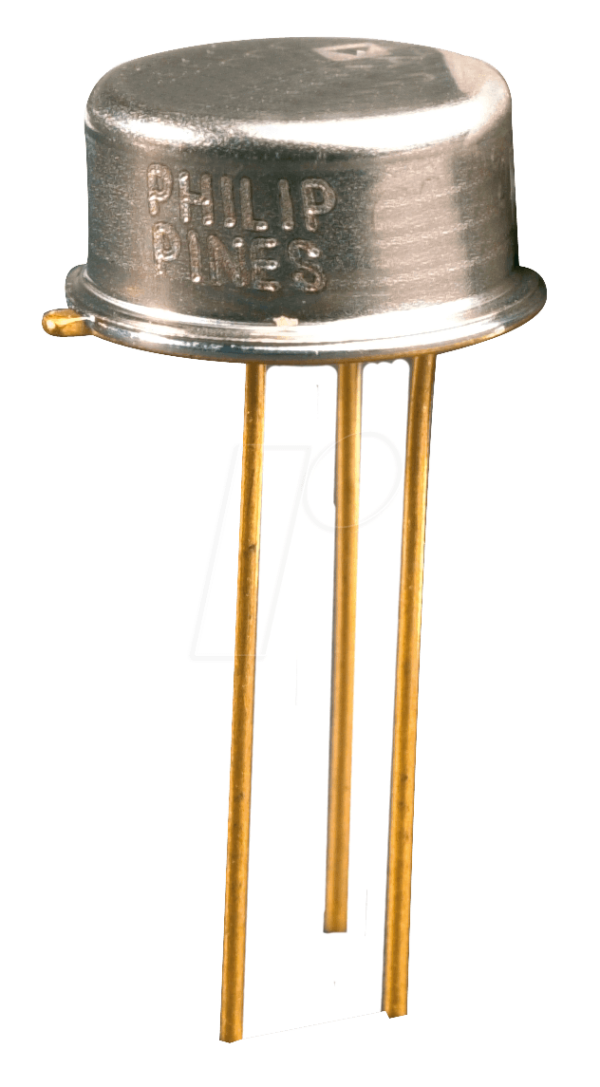

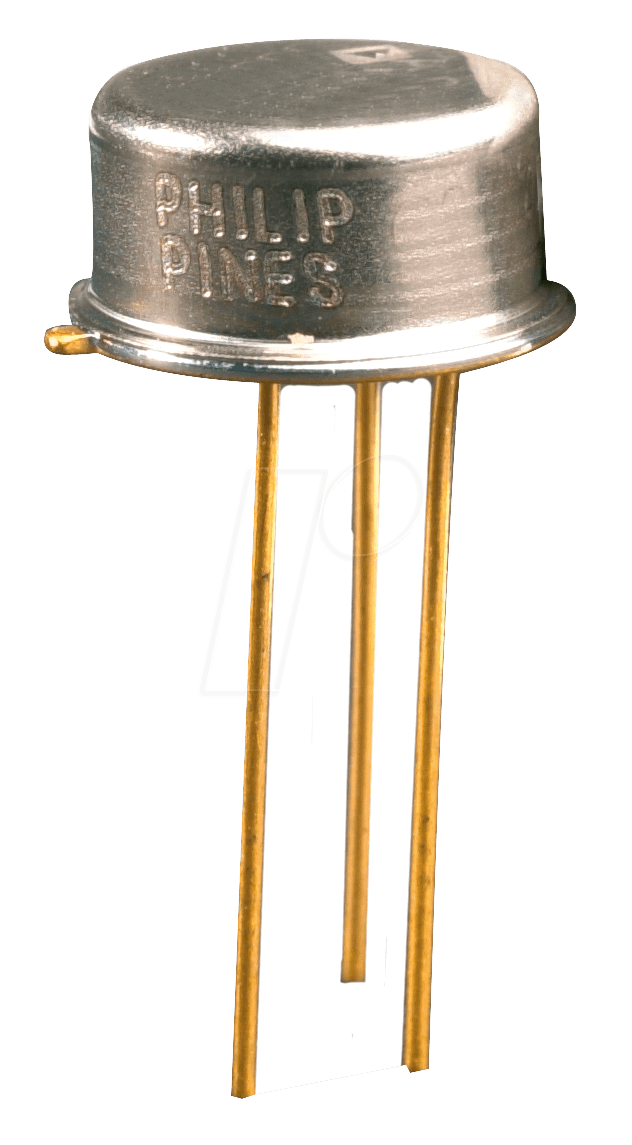

LM 309 TO-5: Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Benötigen Sie eine zuverlässige und stabile Gleichspannung für Ihre sensiblen elektronischen Schaltungen, bei denen präzise 5V unerlässlich sind? Der LM 309 TO-5 Spannungsregler ist die ideale Lösung für Ingenieure, Entwickler und ambitionierte Hobbyisten, die eine feste und exakte Ausgangsspannung von 4,8 bis 5,2 Volt benötigen, um empfindliche Komponenten vor Schwankungen zu schützen und eine optimale Leistung zu gewährleisten.
Überlegene Leistung und Zuverlässigkeit des LM 309 TO-5
Im Gegensatz zu einfachen Spannungsbegrenzern oder instabilen Regelungen bietet der LM 309 TO-5 eine intrinsisch stabile und rauscharme Ausgangsspannung. Seine Konstruktion im robusten TO-5 Gehäuse gewährleistet eine ausgezeichnete thermische Ableitung und mechanische Stabilität, was ihn zur überlegenen Wahl für Anwendungen macht, die eine konstante und ununterbrochene Stromversorgung erfordern. Diese Festspannungsreglerbausteine zeichnen sich durch ihre hohe Effizienz, ihre geringen Dropout-Spannungen und ihre interne Strombegrenzung aus, was sie ideal für den Einsatz in einer Vielzahl von Stromversorgungen, Prüfgeräten und Messinstrumenten macht.
Technische Spezifikationen und Aufbauprinzipien
Der LM 309 ist ein integrierter monolithischer Festspannungsregler, der für eine Vielzahl von Anwendungen entwickelt wurde, die eine geregelte Gleichspannung von 5V erfordern. Seine Architektur basiert auf fortschrittlichen Halbleitertechnologien, die eine hohe Regelgüte und eine hervorragende Temperaturbeständigkeit gewährleisten. Die präzise Einstellung der Ausgangsspannung auf 5V (typischerweise mit einer Toleranz von ±0,2V unter optimalen Bedingungen) macht ihn unverzichtbar für den Betrieb von Mikrocontrollern, Logikschaltungen und anderen empfindlichen Bauteilen, die eine exakte Spannungsversorgung benötigen.
Vorteile des LM 309 TO-5 im Überblick
- Präzise 5V Ausgangsspannung: Liefert eine konstant stabile Spannung von 4,8 bis 5,2 Volt, unerlässlich für die Integrität Ihrer Schaltungen.
- Robuste TO-5 Bauform: Bietet hervorragende thermische Eigenschaften und Langlebigkeit, ideal für anspruchsvolle Umgebungen.
- Integrierte Schutzschaltungen: Verfügt über interne Strombegrenzung und Übertemperaturschutz, was das Risiko von Schäden an angeschlossenen Geräten minimiert.
- Einfache Anwendung: Benötigt nur wenige externe Komponenten für den Betrieb, was den Schaltungsaufwand reduziert.
- Hohe Regelgüte: Minimiert Ausgangsspannungsabweichungen bei Schwankungen der Eingangsspannung oder der Last.
- Geringes Rauschen: Sorgt für eine saubere Stromversorgung, wichtig für empfindliche Analog- und digitale Schaltungen.
- Breiter Eingangsspannungsbereich: Flexibel einsetzbar mit verschiedenen Eingangsspannungsquellen.
Anwendungsgebiete des LM 309 TO-5
Der LM 309 TO-5 Spannungsregler findet breite Anwendung in zahlreichen Bereichen der Elektronikentwicklung und -fertigung. Seine Fähigkeit, eine stabile 5V-Schiene bereitzustellen, macht ihn zu einer bevorzugten Wahl für:
- Stromversorgungsdesigns: Als Kernkomponente in Labornetzgeräten, Industrie-Stromversorgungen und Embedded-Systemen.
- Digitale Logikschaltungen: Gewährleistet die korrekte Funktion von TTL- und CMOS-basierten Systemen.
- Mikrocontroller und Prozessoren: Bietet die stabile Spannung, die für den zuverlässigen Betrieb moderner Mikroprozessoren erforderlich ist.
- Sensorik und Messtechnik: Sichert die präzise Funktion empfindlicher Sensoren und Messschaltungen.
- Audio- und Videoelektronik: Reduziert Störungen und gewährleistet eine optimale Bild- und Tonqualität.
- Prototyping und Entwicklungsboards: Vereinfacht das Design von Testschaltungen und Prototypen.
- Reparatur und Ersatzteilhandel: Ein Standardbaustein für die Reparatur und Wartung elektronischer Geräte.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Bauteiltyp | Festspannungsregler (Linear) |
| Ausgangsspannung | 5V (Nennwert) |
| Toleranz der Ausgangsspannung | Typisch ±0,2V (bei 25°C und Nennlast) |
| Eingangsspannungsbereich | 7V bis 30V |
| Max. Strombelastbarkeit | 1A (mit ausreichender Kühlung) |
| Gehäuseform | TO-5 Metallgehäuse |
| Betriebstemperaturbereich | 0°C bis +125°C |
| Interne Schutzschaltungen | Strombegrenzung, thermische Abschaltung |
| Dropout-Spannung | Typisch 2V (bei 1A Last) |
| Anschlusstyp | Durchsteckmontage (THT) |
FAQs – Häufig gestellte Fragen zu LM 309 TO-5 – Spannungsregler, fest, 4,8 … 5,2 V, TO-5
Benötige ich externe Kühlung für den LM 309 TO-5?
Ja, insbesondere bei höheren Strombelastungen über 500mA oder wenn der Spannungsunterschied zwischen Ein- und Ausgang (Dropout-Spannung multipliziert mit dem Strom) zu einem signifikanten Wärmeaufbau führt, ist die Anbringung eines Kühlkörpers dringend empfohlen, um die Betriebstemperatur des Bauteils innerhalb des zulässigen Bereichs zu halten und eine Langzeitstabilität zu gewährleisten.
Was ist der Unterschied zwischen dem LM 309 und dem LM 7805?
Der LM 309 und der LM 7805 sind beides Festspannungsregler mit einer Nennspannung von 5V. Der LM 309, insbesondere in seiner TO-5 Metallausführung, bietet oft eine etwas bessere thermische Leistung und Robustheit im Vergleich zu einigen Kunststoffvarianten des LM 7805. Beide Bauteile basieren auf ähnlichen Regelungsprinzipien, wobei die genauen Spezifikationen wie Dropout-Spannung, Strombelastbarkeit und Temperaturbereich variieren können.
Wie schließe ich den LM 309 TO-5 korrekt an?
Der LM 309 TO-5 verfügt typischerweise über drei Anschlüsse: Eingang (Input), Masse (Ground) und Ausgang (Output). Die Eingangsspannung wird an den Input-Anschluss angelegt, der Ground-Anschluss wird mit der Masse verbunden, und am Output-Anschluss steht die geregelte 5V-Spannung zur Verfügung. Es ist ratsam, einen Entkopplungskondensator (typischerweise 0,1µF Keramik) nahe dem Eingang und einen weiteren am Ausgang zu platzieren, um Rauschspitzen zu minimieren.
Welche maximale Eingangsspannung kann der LM 309 TO-5 verarbeiten?
Der LM 309 TO-5 Spannungsregler ist für einen Eingangsspannungsbereich von 7V bis 30V ausgelegt. Überschreiten der maximalen Eingangsspannung kann zu Schäden am Bauteil führen. Bei höheren Eingangsspannungen ist der Wärmeverlust (P = (Vin – Vout) Iout) zu beachten, der die Notwendigkeit einer Kühlung bestimmt.
Ist der LM 309 TO-5 für den Einsatz in Automotive-Anwendungen geeignet?
Obwohl der LM 309 TO-5 eine robuste Bauform hat, sind Automotive-Anwendungen oft extremen Temperaturbereichen, Vibrationen und Spannungsspitzen ausgesetzt, die über die Spezifikationen eines Standard-LM 309 hinausgehen können. Für solche anspruchsvollen Umgebungen werden oft speziell für Automotive-Anwendungen entwickelte Spannungsregler mit erweiterten Spezifikationen und Zertifizierungen benötigt.
Welche Art von Lasten kann der LM 309 TO-5 versorgen?
Der LM 309 TO-5 kann Lasten versorgen, die einen maximalen Strom von bis zu 1A ziehen, vorausgesetzt, die Wärmeableitung ist ausreichend. Dies umfasst eine breite Palette von digitalen Logikschaltungen, Mikrocontrollern, Sensoren und anderen elektronischen Komponenten, die eine stabile 5V-Versorgung benötigen. Bei Strömen nahe 1A ist Kühlung essenziell.
Kann der LM 309 TO-5 auch als Spannungsregler für andere Spannungen verwendet werden?
Nein, der LM 309 ist ein Festspannungsregler, der exklusiv für die Bereitstellung einer festen 5V Ausgangsspannung konzipiert ist. Es handelt sich nicht um einen einstellbaren Spannungsregler. Für andere Spannungen müssten entsprechende Bauteile wie der LM 317 (einstellbar) oder andere Festspannungsregler-ICs verwendet werden.
