LM 2991 T – Präzise Spannungsregelung für anspruchsvolle Anwendungen
Der LM 2991 T ist ein einstellbarer LDO-Spannungsregler, der speziell entwickelt wurde, um in Anwendungen, die eine stabile und präzise negative Ausgangsspannung erfordern, eine überlegene Leistung zu liefern. Wenn Ihre Schaltung eine konstant niedrige Negativspannung im Bereich von -2 V bis -25 V benötigt und Standardregler an ihre Grenzen stoßen, bietet der LM 2991 T die zuverlässige und flexible Lösung, die Sie suchen. Dieses Bauteil ist ideal für Ingenieure und Entwickler in den Bereichen Industrieautomation, Messtechnik, Audioverarbeitung und Automotive, die auf höchste Stabilität und minimale Störungen angewiesen sind.
Herausragende Leistungsmerkmale und Vorteile des LM 2991 T
Im Vergleich zu herkömmlichen Spannungsreglern zeichnet sich der LM 2991 T durch seine außergewöhnliche Flexibilität und seine Fähigkeit aus, auch unter anspruchsvollen Bedingungen eine stabile Ausgangsspannung zu gewährleisten. Die einstellbare Ausgangsspannung ermöglicht eine präzise Anpassung an die spezifischen Anforderungen Ihrer Applikation, was die Designflexibilität erhöht und die Notwendigkeit für mehrere unterschiedliche Festspannungsregler reduziert. Dies spart nicht nur Platz auf der Platine, sondern vereinfacht auch die Lagerhaltung und das Projektmanagement.
Unerreichte Spannungsstabilität und Rauschunterdrückung
Der LM 2991 T ist ein Low-Dropout (LDO)-Regler, was bedeutet, dass er auch bei geringer Eingangs-Ausgangs-Spannungsdifferenz einen stabilen Betrieb aufrechterhält. Diese Eigenschaft ist entscheidend für energieeffiziente Designs und Systeme, bei denen die Eingangsspannung stark variieren kann. Darüber hinaus minimiert die fortschrittliche LDO-Architektur die Erzeugung von Rauschen und Störungen, was ihn zur perfekten Wahl für empfindliche analoge Schaltungen, Audioverstärker und Präzisionsmesssysteme macht, bei denen Signalintegrität oberste Priorität hat.
Flexibilität durch einstellbare Ausgangsspannung
Die Möglichkeit, die Ausgangsspannung präzise zwischen -2 V und -25 V einzustellen, macht den LM 2991 T zu einem äußerst vielseitigen Bauteil. Anstatt verschiedene Festspannungsregler für unterschiedliche Spannungsniveaus vorhalten zu müssen, können Sie mit dem LM 2991 T eine einzelne Komponente verwenden, die eine breite Palette von Anforderungen abdeckt. Dies vereinfacht das Schaltungsdesign und die Stücklistenverwaltung erheblich.
Robuste Konstruktion für anspruchsvolle Umgebungen

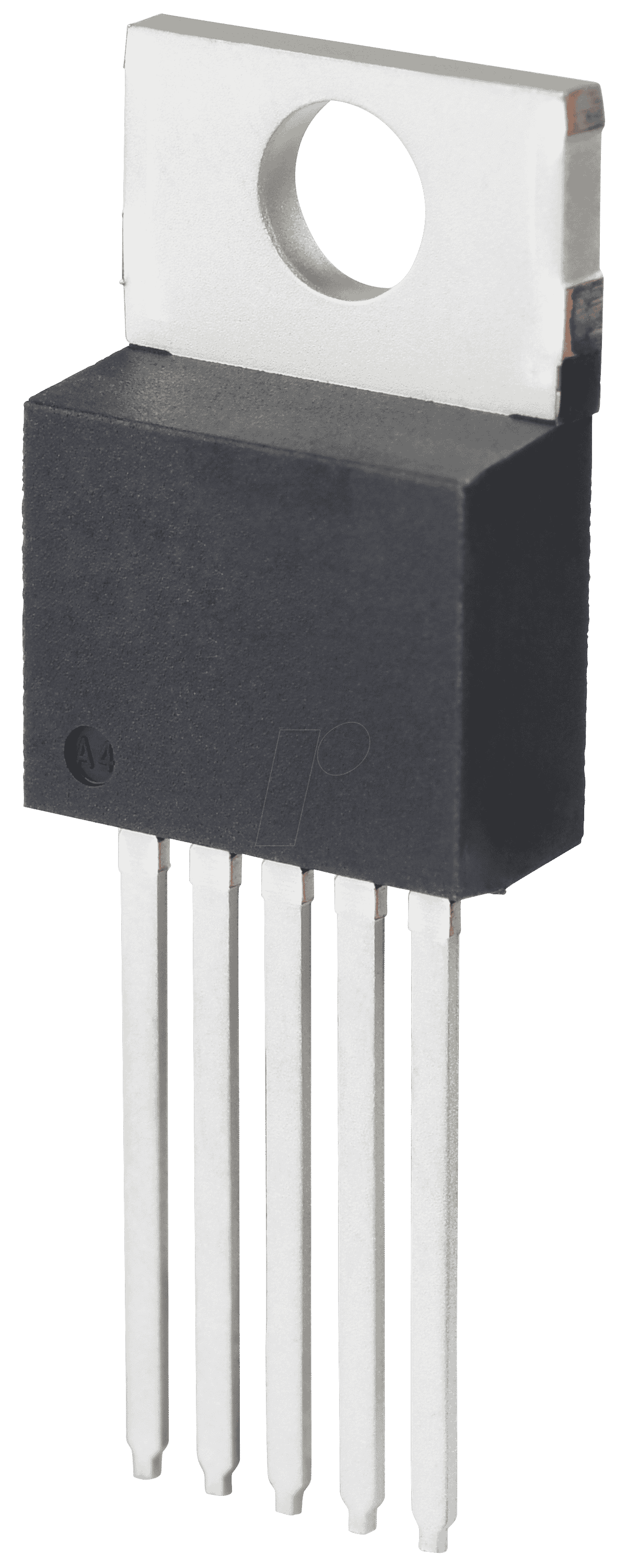

Der LM 2991 T ist in einem TO-220-5 Gehäuse untergebracht, einem bewährten industriellen Standard, der für seine Robustheit und gute Wärmeableitung bekannt ist. Diese Bauform ermöglicht eine effiziente Kühlung, insbesondere bei höheren Strombelastungen, und gewährleistet die Zuverlässigkeit des Bauteils auch in Umgebungen mit erhöhten Temperaturen oder Vibrationen. Die hohe Strombelastbarkeit und die Übertemperaturschutzschaltungen bieten zusätzliche Sicherheit und Langlebigkeit.
Wichtige Eigenschaften und Spezifikationen
- Einstellbare negative Ausgangsspannung: Flexible Anpassung von -2 V bis -25 V.
- Low-Dropout (LDO)-Architektur: Effizienter Betrieb auch bei geringer Eingangs-Ausgangs-Spannungsdifferenz.
- Hohe Strombelastbarkeit: Geeignet für Anwendungen mit moderatem bis hohem Strombedarf.
- Exzellente Rauschunterdrückung: Minimiert Störungen für empfindliche Schaltungen.
- Integrierter Übertemperaturschutz: Schutz vor thermischer Überlastung.
- Kurzschlussschutz: Zusätzliche Sicherheit bei Fehlkonfigurationen.
- TO-220-5 Gehäuse: Robuste und bewährte Bauform mit guter Wärmeableitung.
Technische Daten im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Spannungsreglertyp | Einstellbarer negativer LDO-Regler |
| Ausgangsspannungsbereich | -2 V bis -25 V |
| Eingangsspannungsbereich (absolut) | Typischerweise bis -30 V (abhängig von spezifischen Datenblattspezifikationen und externen Komponenten) |
| Maximaler Ausgangsstrom | Der Strom muss durch externe Komponenten (z.B. Leistungstransistor) begrenzt werden, um die thermischen Grenzen des Reglers nicht zu überschreiten. Typische Designs ermöglichen Ströme im Ampere-Bereich mit geeigneter Kühlung. |
| Dropout-Spannung | Sehr gering, typischerweise wenige hundert Millivolt bei moderaten Strömen (abhängig vom spezifischen Datenblatt) |
| Betriebstemperaturbereich | Industrietauglich, oft -40°C bis +125°C (abhängig von spezifischen Datenblattspezifikationen) |
| Gehäuse | TO-220-5 (Kunststoff, dreipolig mit zusätzlicher Pin für das Einstellungs-Feedback) |
| Schutzfunktionen | Übertemperaturschutz, Kurzschlussschutz |
| Einstellungspräzision | Hohe Präzision durch externe Widerstandsnetzwerke, ermöglicht die Feinabstimmung der Ausgangsspannung. |
| Anwendungsbereiche | Negative Stromversorgungen für Operationsverstärker, Sensoren, Datenwandler, industrielle Steuerungen, Audio-Schaltungen, Automotive-Elektronik. |
Material, Design und Fertigungsexzellenz
Der LM 2991 T repräsentiert die Spitze der Halbleiterfertigung, optimiert für Zuverlässigkeit und Leistung. Das TO-220-5 Gehäuse besteht aus robustem, thermisch stabilen Kunststoff, der eine ausgezeichnete Isolierung und mechanische Belastbarkeit bietet. Die interne Struktur des Reglers nutzt fortschrittliche Siliziumtechnologie, um eine präzise Spannungsregelung und minimale parasitäre Effekte zu gewährleisten. Die Wahl des TO-220-5 Gehäuses ermöglicht zudem eine einfache Montage auf Leiterplatten und eine effiziente Anbindung an Kühlkörper, was für Anwendungen mit höherer Strombelastung von entscheidender Bedeutung ist.
Optimierung der Ausgangsspannung und externen Komponenten
Die Einstellung der negativen Ausgangsspannung erfolgt über ein externes Widerstandsnetzwerk, das an die entsprechenden Pins des LM 2991 T angeschlossen wird. Dieses Designprinzip bietet eine bemerkenswerte Flexibilität. Die Auswahl der Widerstandswerte ermöglicht die präzise Kalibrierung der Ausgangsspannung auf den gewünschten Wert innerhalb des spezifizierten Bereichs von -2 V bis -25 V. Dies ist ein deutlicher Vorteil gegenüber Festspannungsreglern, die in ihrer Spannungsausgabe limitiert sind. Für optimale Leistung und Stabilität wird die Verwendung von Metallfilm-Widerständen mit geringem Temperaturkoeffizienten empfohlen, um die Präzision über verschiedene Betriebstemperaturen hinweg aufrechtzuerhalten.
Wärmemanagement und Strombelastbarkeit
Obwohl der LM 2991 T als Low-Dropout-Regler konzipiert ist, was zu einer geringeren Wärmeentwicklung im Vergleich zu Standardreglern führt, ist ein effektives Wärmemanagement bei höheren Stromstärken dennoch unerlässlich. Das TO-220-5 Gehäuse bietet eine gute Grundlage für die Wärmeableitung. Bei Dauerströmen, die nahe der maximal zulässigen Grenze des Reglers liegen, ist die Anbringung eines geeigneten Kühlkörpers dringend empfohlen. Die genaue Strombelastbarkeit hängt von der garantierten thermischen Anbindung und der Umgebungstemperatur ab. Das integrierte Übertemperaturschutzschaltung schaltet den Regler bei Überschreitung einer kritischen Temperatur ab, um Schäden zu vermeiden.
Anwendungsgebiete für höchste Präzision
Der LM 2991 T findet breite Anwendung in Szenarien, in denen stabile negative Spannungen kritisch sind:
- Audioverstärker und Vorverstärker: Zur Erzeugung von symmetrischen Stromversorgungen, die für eine optimale Klangqualität und minimale Rauschinterferenzen sorgen.
- Mess- und Prüfgeräte: In präzisen Analog-Digital-Wandlern (ADCs) und digitalen Analog-Wandlern (DACs), wo eine rauscharme negative Referenzspannung für genaue Messungen unerlässlich ist.
- Industrielle Steuerungen und Sensorik: Zur Stromversorgung von Sensoren, Aktuatoren und Prozessoren, die eine negative Spannungsversorgung benötigen, um rauen Umgebungsbedingungen standzuhalten.
- Automotive-Elektronik: In verschiedenen Systemen, die eine robuste und zuverlässige negative Stromversorgung erfordern, wie z.B. Infotainment-Systeme oder Bordelektronik, wo Temperaturschwankungen und Vibrationen üblich sind.
- Spezialisierte Stromversorgungen: Zur Erzeugung von negativen Hilfsspannungen für komplexe Schaltungen oder zur Einspeisung von negativen Rail-Spannungen in Mixed-Signal-Designs.
FAQ – Häufig gestellte Fragen zu LM 2991 T – LDO-Regler, einstellbar, -2 … -25 V, TO-220-5
Wie wird die Ausgangsspannung des LM 2991 T eingestellt?
Die Ausgangsspannung des LM 2991 T wird über ein externes Widerstandsnetzwerk eingestellt, das an die speziellen Einstellungs-Pins des Reglers angeschlossen wird. Durch die Auswahl geeigneter Widerstandswerte kann die gewünschte negative Ausgangsspannung präzise im Bereich von -2 V bis -25 V festgelegt werden.
Welche Mindesteingangsspannung ist für den Betrieb des LM 2991 T erforderlich?
Die Mindesteingangsspannung (Dropout-Spannung) ist die Differenz zwischen Eingangs- und Ausgangsspannung, bei der der Regler nicht mehr stabil regelt. Da es sich um einen LDO-Regler handelt, ist diese Differenz sehr gering, typischerweise im Bereich von wenigen hundert Millivolt bei moderaten Strömen. Die genaue Dropout-Spannung hängt von der Strombelastung und der Temperatur ab und ist im Datenblatt des Herstellers spezifiziert.
Ist der LM 2991 T für hohe Stromanwendungen geeignet?
Der LM 2991 T ist für Anwendungen mit moderatem bis hohem Strombedarf geeignet, erfordert jedoch bei höheren Stromstärken eine sorgfältige Auslegung des Wärmemanagements. Die Strombelastbarkeit wird durch die thermischen Grenzen des TO-220-5 Gehäuses und die effektive Wärmeableitung (z.B. durch Kühlkörper) bestimmt. Ohne zusätzliche Kühlung sind Ströme im Bereich von wenigen hundert Milliampere typisch, mit Kühlkörpern können jedoch auch über ein Ampere erreicht werden.
Welche Schutzmechanismen sind im LM 2991 T integriert?
Der LM 2991 T verfügt über integrierte Schutzmechanismen wie einen Übertemperaturschutz, der den Regler bei Erreichen einer kritischen Temperatur abschaltet, um ihn vor Beschädigung zu schützen. Zusätzlich ist ein Kurzschlussschutz vorhanden, der den Ausgangsstrom im Falle eines Kurzschlusses begrenzt.
Kann der LM 2991 T mit einer positiven Versorgungsspannung betrieben werden?
Nein, der LM 2991 T ist speziell als negativer Spannungsregler konzipiert. Er kann nur mit negativen Eingangsspannungen betrieben werden, um negative Ausgangsspannungen zu erzeugen. Für positive Spannungsregelung wären separate positive Spannungsregler erforderlich.
Welche externen Komponenten werden typischerweise mit dem LM 2991 T verwendet?
Neben dem externen Widerstandsnetzwerk zur Einstellung der Ausgangsspannung werden typischerweise Eingangs- und Ausgangskondensatoren benötigt, um die Stabilität des Reglers zu gewährleisten und das Ansprechverhalten auf Laständerungen zu verbessern. Die genauen Werte und Typen dieser Kondensatoren sind im Datenblatt des Herstellers spezifiziert und hängen von der Anwendung ab.
Was unterscheidet den LM 2991 T von einem Festspannungsregler?
Der Hauptunterschied besteht in der Flexibilität. Während Festspannungsregler eine vordefinierte Ausgangsspannung liefern, ermöglicht der LM 2991 T die Einstellung einer präzisen negativen Ausgangsspannung über einen weiten Bereich (-2 V bis -25 V) mittels externer Bauteile. Dies macht ihn ideal für Designs, bei denen verschiedene negative Spannungsniveaus benötigt werden oder eine sehr genaue Anpassung erforderlich ist.
