LM 2990 S-5.0 – Ihr Fundament für stabile negative Spannungen in anspruchsvollen Elektronikanwendungen
Sie benötigen eine zuverlässige und präzise negative Spannungsversorgung für Ihre komplexen Schaltungen? Der LM 2990 S-5.0 LDO-Regler ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine konstant stabile -5V-Ausgangsspannung benötigen, selbst unter variierenden Lastbedingungen. Dieses Bauteil schließt die Lücke für Anwendungen, die eine negative Referenzspannung erfordern, und minimiert effektiv das Risiko von Störungen und Instabilitäten, die durch unzureichende Spannungsregelung entstehen können.
Überlegene Leistung und Zuverlässigkeit im Vergleich zu Standardlösungen
Der LM 2990 S-5.0 setzt neue Maßstäbe in der Spannungsregelung, indem er eine herausragende Kombination aus präziser Spannungsstabilität, geringem Eigenrauschen und robustem Überlastschutz bietet. Im Gegensatz zu einfachen Spannungsreglern, die anfällig für Schwankungen und Temperaturschwankungen sind, gewährleistet der LM 2990 S-5.0 eine durchgängig hohe Performance. Seine spezielle LDO (Low Dropout)-Architektur ermöglicht einen geringen Spannungsabfall zwischen Ein- und Ausgang, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. Dies ist entscheidend für den Einsatz in stromsparenden und kompakten Systemen.
Präzision und Stabilität: Das Herzstück Ihrer Schaltung
Die Fähigkeit des LM 2990 S-5.0, eine exakt definierte negative Ausgangsspannung von -5V zu liefern, ist essenziell für eine Vielzahl von elektronischen Schaltungen. Ob in Audioverstärkern, Sensorschnittstellen, Mikrocontroller-Systemen oder Datenerfassungsgeräten – eine stabile negative Versorgungsspannung ist oft die Grundlage für akkurate Messungen und störungsfreien Betrieb. Der Regler zeichnet sich durch eine außergewöhnlich geringe Ausgangsspannungsabweichung (typischerweise im Millivolt-Bereich) und eine hohe Spannungsregelung über den gesamten Lastbereich aus. Dies eliminiert die Notwendigkeit für zusätzliche Filterkomponenten und vereinfacht das Schaltungsdesign erheblich.
Robustheit für industrielle und anspruchsvolle Umgebungen
Der LM 2990 S-5.0 wurde konzipiert, um den Strapazen anspruchsvoller Umgebungen standzuhalten. Seine integrierten Schutzschaltungen gegen Überstrom und Übertemperatur gewährleisten einen zuverlässigen Betrieb, selbst wenn die Schaltung unerwarteten Belastungen ausgesetzt ist. Die TO-263-Gehäusebauform bietet zudem eine gute Wärmeableitung, was für die Langzeitstabilität und Zuverlässigkeit des Bauteils von entscheidender Bedeutung ist. Diese Robustheit macht ihn zur bevorzugten Wahl für industrielle Automatisierung, Messtechnik und Telekommunikationsanwendungen, wo Ausfallzeiten kostspielig sind.
Vorteile des LM 2990 S-5.0 LDO-Reglers
- Extrem stabile -5V Ausgangsspannung: Bietet eine präzise und konstante negative Versorgungsspannung für anspruchsvolle Schaltungen.
- Geringer Dropout-Spannungsabfall: Ermöglicht effizienten Betrieb auch bei geringen Eingangsspannungen und minimiert Wärmeentwicklung.
- Integrierter Überlastschutz: Schützt die Schaltung und den Regler vor Schäden durch Kurzschlüsse oder übermäßige Stromaufnahme.
- Übertemperaturschutz: Verhindert Beschädigungen durch Überhitzung und gewährleistet einen sicheren Betrieb.
- Niedriges Rauschen: Ideal für empfindliche analoge Schaltungen, Audioanwendungen und Präzisionsmessungen.
- Hohe Wellenunterdrückung (PSRR): Reduziert effektiv die Übertragung von Störungen von der Eingangsspannung auf die Ausgangsspannung.
- TO-263 Gehäuse: Ermöglicht gute Wärmeableitung und einfache Montage auf Leiterplatten.
- Breiter Betriebstemperaturbereich: Geeignet für diverse Umgebungsbedingungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Reglertyp | Low Dropout (LDO) Linearregler |
| Ausgangsspannung | Fest -5V |
| Max. Ausgangsstrom | Typisch 1A (abhängig von Kühlung und Eingangsspannung) |
| Eingangsspannungsbereich | Von ca. -6V bis -30V (nominell, abhängig von Dropout) |
| Dropout-Spannung | Typisch 500mV bei 1A |
| Ausgangsspannungsgenauigkeit | ±2% über Temperaturbereich |
| Stromaufnahme (Ruhe) | Typisch < 1mA |

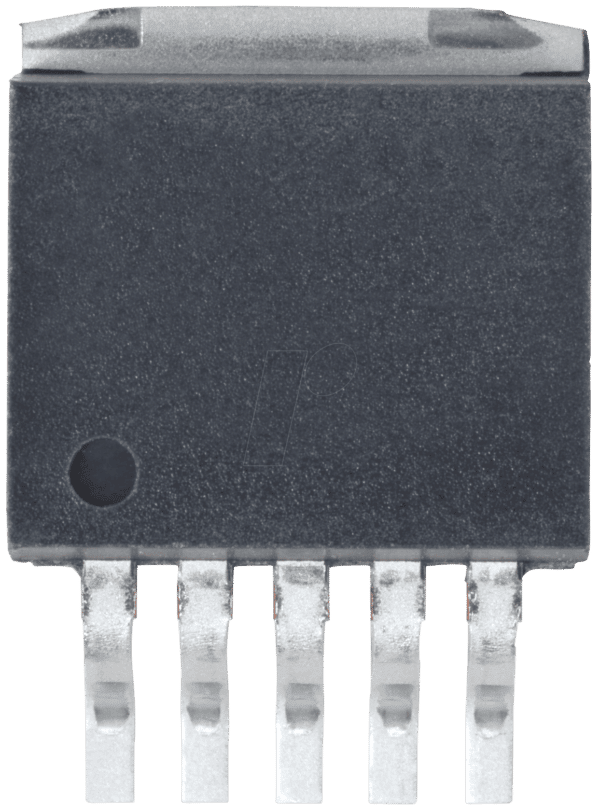

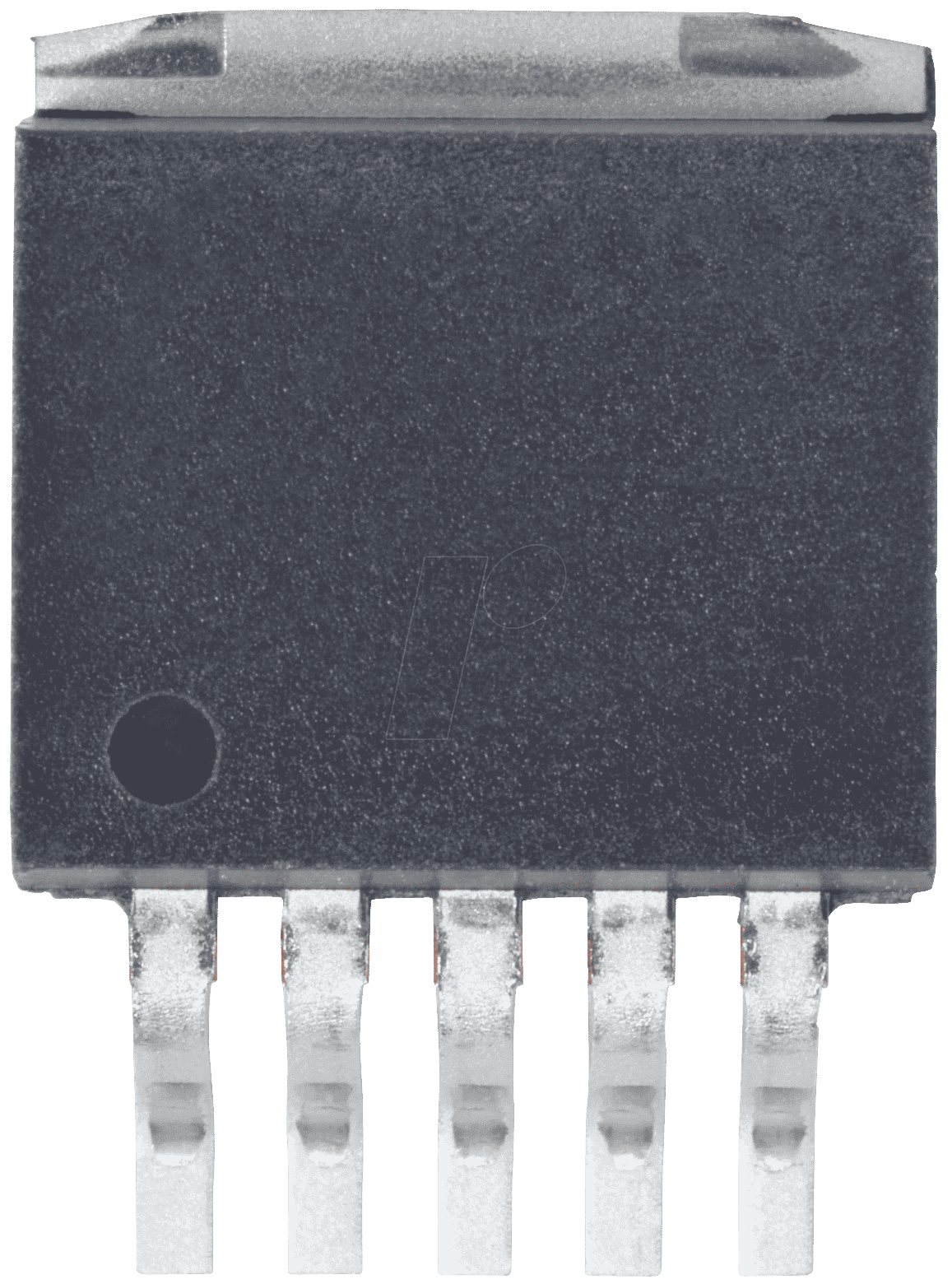

| Gehäuse | TO-263 |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
Anwendungsgebiete: Wo der LM 2990 S-5.0 glänzt
Der LM 2990 S-5.0 LDO-Regler ist eine unverzichtbare Komponente in einer Vielzahl von Elektronikprojekten, bei denen eine stabile und saubere negative Spannungsversorgung kritisch ist. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zur ersten Wahl für:
- Audioverstärker und Signalverarbeitung: Sorgt für eine saubere negative Bias-Spannung, was zu geringerem Rauschen und verbesserter Klangqualität führt.
- Sensorschnittstellen: Bietet die notwendige stabile Referenzspannung für präzise Messungen von Sensordaten, insbesondere bei solchen, die negative Spannungen erfordern oder erzeugen.
- Mikrocontroller- und Logikschaltungen: Stellt die erforderliche negative Versorgungsspannung für bestimmte Logikfamilien oder zur Erzeugung bipolarer Signale bereit.
- Batteriebetriebene Geräte: Die LDO-Architektur und die geringe Ruhestromaufnahme tragen zur Energieeffizienz bei.
- Stromversorgungen mit bipolarer Ausgangsspannung: Ermöglicht die einfache Erzeugung einer symmetrischen Stromversorgung durch Kombination mit einem positiven Regler.
- Industrielle Steuerungssysteme: Gewährleistet die Zuverlässigkeit der Spannungsversorgung in Umgebungen mit potenziellen Netzstörungen.
- Labor- und Messtechnik: Liefert eine stabile Referenzspannung für präzise Messaufbauten.
Häufig gestellte Fragen (FAQ) zu LM 2990 S-5.0 – LDO-Regler, fest, -5 V, TO-263
Was ist der Hauptvorteil der LDO-Architektur des LM 2990 S-5.0 gegenüber herkömmlichen Spannungsreglern?
Die LDO-Architektur des LM 2990 S-5.0 zeichnet sich durch einen sehr geringen Spannungsabfall zwischen der Eingangs- und der Ausgangsspannung aus. Dies bedeutet, dass der Regler auch bei nur knapp über -5V Eingangsspannung noch stabil -5V liefert. Dies führt zu einer höheren Effizienz, geringerer Wärmeentwicklung und ermöglicht den Betrieb mit kleineren Eingangsspannungen, was ihn ideal für batteriebetriebene oder energieeffiziente Anwendungen macht.
Wie viel Strom kann der LM 2990 S-5.0 maximal liefern?
Der LM 2990 S-5.0 ist für einen maximalen Ausgangsstrom von typisch 1A ausgelegt. Die tatsächliche Stromlieferfähigkeit hängt jedoch stark von der anliegenden Eingangsspannung und der Effektivität der Wärmeableitung ab. Bei höheren Stromanforderungen ist eine zusätzliche Kühlung, beispielsweise durch einen Kühlkörper auf dem TO-263-Gehäuse, unerlässlich, um Überhitzung zu vermeiden.
Kann der LM 2990 S-5.0 mit einer positiven Eingangsspannung betrieben werden?
Nein, der LM 2990 S-5.0 ist ausschließlich für die Regelsung negativer Spannungen konzipiert. Die Eingangsspannung muss negativer sein als die gewünschte Ausgangsspannung (-5V), um eine positive Differenz für den Dropout zu ermöglichen. Die Mindest-Eingangsspannung liegt typischerweise bei etwa -6V.
Ist der LM 2990 S-5.0 gegen Kurzschlüsse geschützt?
Ja, der LM 2990 S-5.0 verfügt über einen integrierten Überstromschutz. Dieser schützt den Regler und die angeschlossene Schaltung vor Schäden im Falle eines Kurzschlusses am Ausgang oder bei einer Überlastung, die den maximal zulässigen Strom überschreitet.
Welche Art von Anwendungen profitiert am meisten von der hohen PSRR des LM 2990 S-5.0?
Die hohe Power Supply Rejection Ratio (PSRR) des LM 2990 S-5.0 ist besonders vorteilhaft in Anwendungen, die empfindlich auf Störungen aus der Stromversorgung reagieren. Dazu gehören präzise analoge Schaltungen, Audiosysteme, Sensorik, Datenerfassungsgeräte und empfindliche Messschaltungen, bei denen Welligkeiten und Rauschen auf der Eingangsspannung zu Messfehlern oder unerwünschten Artefakten führen könnten.
Ist das TO-263 Gehäuse für die Wärmeableitung ausreichend?
Das TO-263-Gehäuse bietet eine gute Grundlage für die Wärmeableitung, insbesondere bei geringeren Stromstärken oder wenn die Eingangsspannung nur leicht über der Ausgangsspannung liegt. Für Anwendungen, die den Regler an oder nahe seiner maximalen Stromgrenze betreiben, wird jedoch dringend empfohlen, zusätzliche Kühlmaßnahmen zu ergreifen, wie z.B. die Anbringung eines passiven Kühlkörpers auf dem Gehäuse, um eine optimale und dauerhafte Leistung sicherzustellen.
Was passiert, wenn die Eingangsspannung des LM 2990 S-5.0 zu hoch wird?
Wenn die Eingangsspannung des LM 2990 S-5.0 den maximal zulässigen Wert überschreitet (typischerweise um die -30V, aber auch abhängig vom spezifischen Datenblatt des Herstellers), kann dies zu einer Beschädigung des Bauteils führen. Die integrierten Schutzschaltungen wie der Übertemperaturschutz können hierbei eine Rolle spielen, indem sie den Regler deaktivieren, bevor ein permanenter Schaden eintritt. Es ist jedoch stets ratsam, die Spezifikationen des Herstellers genau zu beachten und die Eingangsspannung innerhalb des empfohlenen Bereichs zu halten.
