Der LM 2941 S: Ihr Spezialist für präzise Spannungsregelung in anspruchsvollen Anwendungen
Wenn Sie eine stabile und zuverlässige Stromversorgung für Ihre elektronischen Projekte benötigen, die eine flexible Spannungseinstellung erfordert und dabei höchste Effizienz und minimale Wärmeentwicklung gewährleistet, dann ist der LM 2941 S LDO-Regler die ideale Lösung. Dieses einstellbare Spannungsreglermodul ist konzipiert für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine überlegene Alternative zu herkömmlichen Spannungsreglern suchen, die oft mit ineffizienter Wärmeabgabe und begrenzten Einstellmöglichkeiten einhergehen. Der LM 2941 S bietet eine herausragende Performance und Kontrolle, um die Integrität Ihrer Schaltungen zu sichern.
Unvergleichliche Flexibilität und Effizienz: Die Vorteile des LM 2941 S
Der LM 2941 S zeichnet sich durch seine herausragende Fähigkeit aus, eine variable Ausgangsspannung im Bereich von 5 V bis 20 V mit bemerkenswerter Präzision zu liefern. Dies macht ihn zu einem äußerst vielseitigen Bauteil für eine breite Palette von Anwendungen, von der Stromversorgung empfindlicher Sensoren bis hin zur Regelung von Spannungen in komplexen Mikrocontroller-Systemen. Im Vergleich zu Standard-Festspannungsreglern oder weniger effizienten alternativen LDOs minimiert der LM 2941 S durch seine Low-Dropout-Architektur den Spannungsabfall zwischen Eingangs- und Ausgangsspannung erheblich. Dies resultiert in einer deutlich reduzierten Wärmeentwicklung, was wiederum die Notwendigkeit für aufwendige Kühlkörper verringert und die Lebensdauer sowie Zuverlässigkeit Ihrer Schaltungen erhöht. Die präzise einstellbare Ausgangsspannung, die durch externe Widerstände gesteuert wird, ermöglicht eine maßgeschneiderte Anpassung an spezifische Anforderungen, was bei Festspannungsreglern nicht möglich ist.
Technische Exzellenz und Robustheit
Die technische Grundlage des LM 2941 S bildet eine fortschrittliche LDO-Reglertechnologie, die für ihre Stabilität und geringen Rauschpegel bekannt ist. Die präzise Steuerung der Ausgangsspannung wird durch interne Referenzspannungen und einen Fehlerverstärker realisiert, der fortlaufend die Ausgangsspannung überwacht und Abweichungen korrigiert. Die Low-Dropout-Eigenschaft ist ein entscheidender Faktor für die Effizienz, da sie eine geringere Differenz zwischen Eingangs- und Ausgangsspannung erlaubt, was die Verlustleistung minimiert. Diese Eigenschaft ist besonders vorteilhaft in batteriebetriebenen Geräten, wo jede eingesparte Energie zählt.
Die Robustheit des LM 2941 S wird durch integrierte Schutzschaltungen weiter unterstrichen. Dazu gehören Überstromschutz und thermische Abschaltung, die das Bauteil und die angeschlossene Schaltung vor Schäden durch Überlastung oder Überhitzung schützen. Diese integrierten Sicherheitsmechanismen bieten ein zusätzliches Maß an Zuverlässigkeit, insbesondere in Umgebungen, die potenziell anspruchsvoll sein können.
Anwendungsgebiete für den LM 2941 S
Die Vielseitigkeit des LM 2941 S eröffnet eine breite Palette von Einsatzmöglichkeiten:
- Automobil-Elektronik: Ideal für die Spannungsversorgung von Steuergeräten, Infotainmentsystemen und Sensoren, wo eine stabile und flexible Spannungsversorgung unter wechselnden Umgebungsbedingungen unerlässlich ist.
- Industrielle Automatisierung: Zur Stromversorgung von Sensoren, Aktoren und Steuerungskomponenten in Produktionsanlagen, wo Zuverlässigkeit und Präzision oberste Priorität haben.
- Test- und Messgeräte: Gewährleistet eine stabile und rauschfreie Spannungsversorgung für empfindliche Messinstrumente und Oszilloskope.
- Batteriebetriebene Systeme: Maximiert die Laufzeit von mobilen Geräten und IoT-Anwendungen durch effiziente Spannungsregelung und minimierte Energieverluste.
- Entwicklung und Prototyping: Bietet Entwicklern die Flexibilität, verschiedene Spannungsebenen einfach zu testen und anzupassen, ohne mehrere verschiedene Festspannungsregler verwenden zu müssen.
- Audio- und Video-Equipment: Sorgt für eine saubere und stabile Stromversorgung, um Störgeräusche zu minimieren und die Signalintegrität zu gewährleisten.
LM 2941 S im Detail: Produktdaten und Eigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Produktname | LM 2941 S – LDO-Regler |
| Typ | Einstellbar |
| Ausgangsspannungsbereich | 5 V bis 20 V |

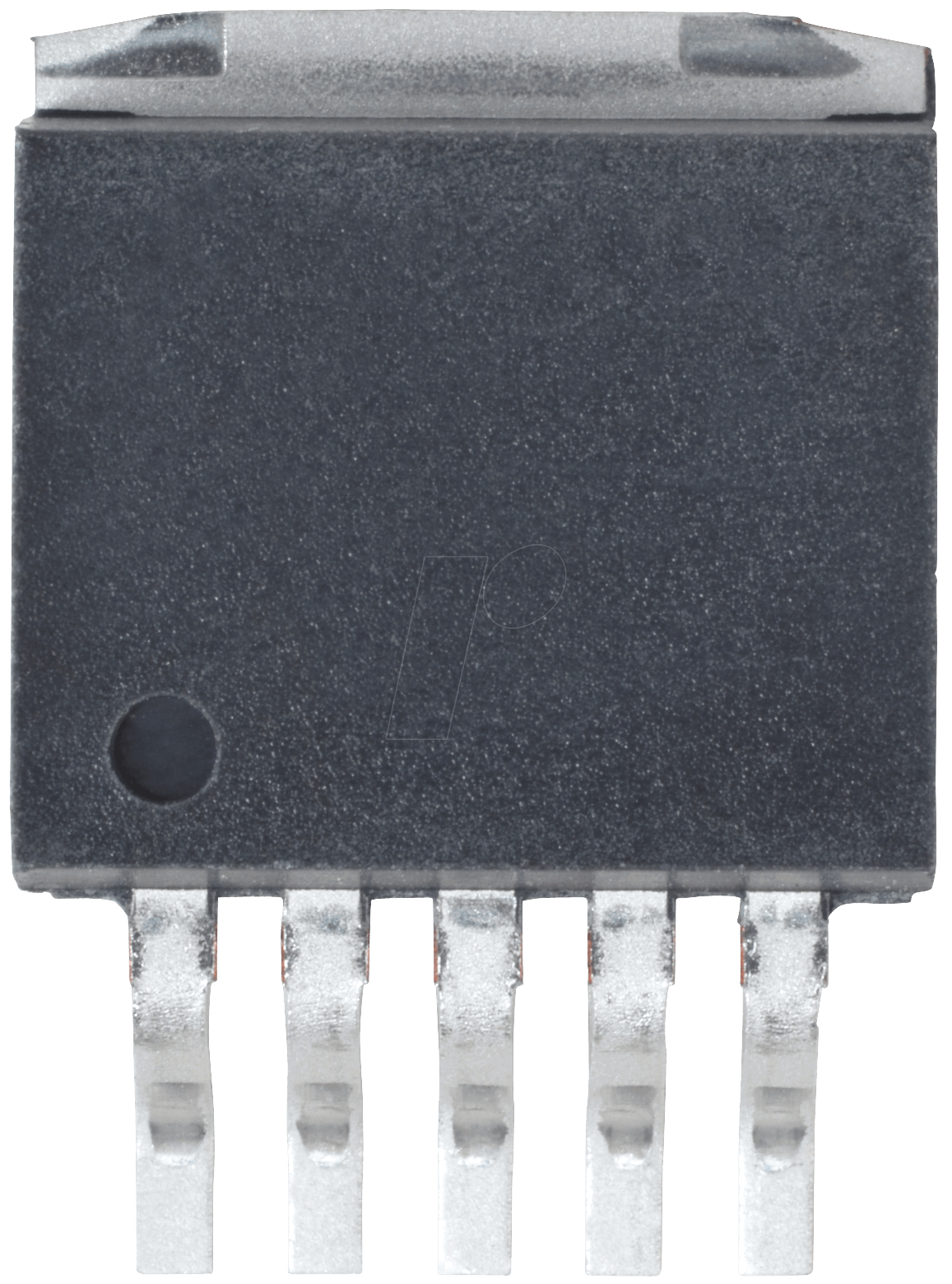

| Gehäuseform | TO-263-5 |
| Dropout-Spannung (typisch) | Sehr gering (Low Dropout) – präzise Werte hängen von der Stromlast ab, optimiert für minimale Verluste. |
| Max. Ausgangsstrom | Typischerweise bis zu 1 A, abhängig von der Kühlung und den Betriebsbedingungen. |
| Betriebstemperaturbereich | Breiter Bereich, ausgelegt für anspruchsvolle Umgebungsbedingungen (typischerweise -40°C bis +125°C). |
| Integrierte Schutzschaltungen | Überstromschutz, thermische Abschaltung |
| Rauschunterdrückung | Hervorragende Rauschunterdrückung für empfindliche Schaltungen |
| Hersteller | Namhafter Chiphersteller (Spezifikation je nach Beschaffung, Fokus liegt auf Performance.) |
| Montageart | Durchsteckmontage (SMD, Surface Mount Device) im TO-263-Gehäuse für effiziente Wärmeableitung. |
Häufig gestellte Fragen zu LM 2941 S – LDO-Regler, einstellbar, 5 … 20 V, TO-263-5
Wie wird die Ausgangsspannung des LM 2941 S eingestellt?
Die Ausgangsspannung des LM 2941 S wird extern über einen Spannungsteiler, bestehend aus zwei Widerständen, eingestellt. Die Formel zur Berechnung der Ausgangsspannung lautet Vout = Vref * (1 + R1/R2) + Iadj * R2, wobei Vref die interne Referenzspannung ist (typisch 1.24 V), R1 und R2 die Widerstände des Spannungsteilers und Iadj der Einstellstrom ist. Detaillierte Informationen und Beispielrechnungen finden Sie im Datenblatt des Herstellers.
Welchen maximalen Strom kann der LM 2941 S liefern?
Der LM 2941 S ist typischerweise für einen maximalen Ausgangsstrom von bis zu 1 Ampere ausgelegt. Die tatsächliche Stromlieferfähigkeit hängt jedoch stark von der Kühlung ab. Bei höheren Strömen und längerer Betriebszeit ist eine ausreichende Wärmeableitung über das TO-263-Gehäuse oder durch zusätzliche Kühlmaßnahmen essenziell, um die thermische Abschaltung zu vermeiden.
Warum ist die Low-Dropout-Eigenschaft wichtig?
Die Low-Dropout-Eigenschaft (geringer Spannungsabfall zwischen Ein- und Ausgang) ist entscheidend für die Effizienz des Reglers. Sie minimiert die Verlustleistung in Form von Wärme, was besonders bei batteriebetriebenen Geräten die Laufzeit verlängert und in anderen Anwendungen die Notwendigkeit für aufwendige Kühlkörper reduziert. Dies führt zu einer kompakteren und kostengünstigeren Schaltungsentwicklung.
Ist der LM 2941 S für raue Umgebungen geeignet?
Ja, der LM 2941 S ist aufgrund seines breiten Betriebstemperaturbereichs (typischerweise von -40°C bis +125°C) und seiner integrierten Schutzschaltungen wie Überstromschutz und thermische Abschaltung hervorragend für den Einsatz in rauen und anspruchsvollen Umgebungsbedingungen geeignet, wie sie beispielsweise in der Automobil- oder Industrieanwendung vorkommen.
Welche Schutzmechanismen sind im LM 2941 S integriert?
Der LM 2941 S verfügt über einen integrierten Überstromschutz, der die Stromabgabe begrenzt, um den Baustein und die angeschlossene Last vor Schäden durch Überlastung zu schützen. Darüber hinaus bietet die thermische Abschaltung Schutz vor Überhitzung, indem der Regler bei Erreichen einer kritischen Temperatur abgeschaltet wird.
Wie unterscheidet sich der LM 2941 S von einem Festspannungsregler?
Im Gegensatz zu Festspannungsreglern, die eine vordefinierte, feste Ausgangsspannung liefern, ist der LM 2941 S einstellbar. Dies ermöglicht die präzise Einstellung der Ausgangsspannung auf den exakten Bedarf der Anwendung. Zudem zeichnet sich der LM 2941 S durch seine Low-Dropout-Eigenschaft aus, die zu einer höheren Effizienz und geringeren Wärmeentwicklung führt als bei vielen herkömmlichen Festspannungsreglern.
Muss ich einen zusätzlichen Kühlkörper verwenden, wenn ich den LM 2941 S verwende?
Ob ein zusätzlicher Kühlkörper benötigt wird, hängt von der anliegenden Stromlast und der Differenz zwischen Eingangs- und Ausgangsspannung ab. Bei geringen Lasten und niedrigen Spannungsdifferenzen kann das integrierte TO-263-Gehäuse oft ausreichend Wärme abführen. Bei höheren Lasten oder größeren Spannungsdifferenzen, die zu einer höheren Verlustleistung führen, ist die Verwendung eines zusätzlichen Kühlkörpers zur Gewährleistung eines zuverlässigen Betriebs und zur Vermeidung von thermischer Überlastung dringend empfohlen.
