Der LM 2940 CS-5.0: Präzise und Stabile Spannungsversorgung für Anspruchsvolle Elektronikanwendungen
Benötigen Sie eine verlässliche und hochpräzise Spannungsversorgung, die auch unter variierenden Lastbedingungen und Eingangsspannungen stabil bleibt? Der LM 2940 CS-5.0 ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine robuste und effiziente Leistungselektronik realisieren möchten. Dieser LDO-Festspannungsregler bietet eine herausragende Leistung, die herkömmliche Spannungsregler in vielen Aspekten übertrifft.
Warum der LM 2940 CS-5.0 die überlegene Wahl ist
Im Vergleich zu diskreten Lösungsansätzen oder einfacheren Spannungsreglern zeichnet sich der LM 2940 CS-5.0 durch eine integrierte, hochgradig stabilisierte Ausgangsspannung von 5V aus. Seine Low-Dropout-Eigenschaft (LDO) minimiert den Spannungsabfall zwischen Eingang und Ausgang, was zu einer höheren Effizienz und geringerer Wärmeentwicklung führt. Die breite Eingangsspannungsspanne von 0 bis 26V sowie die Fähigkeit, bis zu 1A Strom zu liefern, machen ihn extrem vielseitig für eine Vielzahl von Systemen.
Technische Überlegenheit und Kernvorteile
Der LM 2940 CS-5.0 LDO-Festspannungsregler ist konzipiert, um die anspruchsvollsten Anforderungen moderner Elektronik zu erfüllen. Seine technologische Basis gewährleistet eine außergewöhnliche Performance, die sich in einer Reihe von Schlüsselvorteilen niederschlägt:
- Hohe Spannungsstabilität: Bietet eine konstante 5V-Ausgangsspannung, die für empfindliche Schaltkreise unerlässlich ist.
- Breiter Eingangsspannungsbereich: Deckt einen beeindruckenden Bereich von 0 bis 26V ab, was Flexibilität bei der Stromversorgung ermöglicht.
- Hohe Strombelastbarkeit: Kann einen Dauerstrom von bis zu 1A liefern, ausreichend für viele aktive Komponenten.
- Low-Dropout-Charakteristik: Minimiert die Differenz zwischen Eingangs- und Ausgangsspannung, was die Energieeffizienz erhöht und die Wärmeableitung vereinfacht.
- Exzellente Last- und Leitungsregelung: Die Ausgangsspannung bleibt selbst bei Änderungen der Eingangsspannung oder der Stromlast nahezu konstant.
- Integrierter Übertemperaturschutz: Schützt das Bauteil und die angeschlossene Schaltung vor Schäden bei übermäßiger Erwärmung.
- Integrierter Stromlimit-Schutz: Verhindert Beschädigungen durch Überlastung, indem der Stromfluss begrenzt wird.

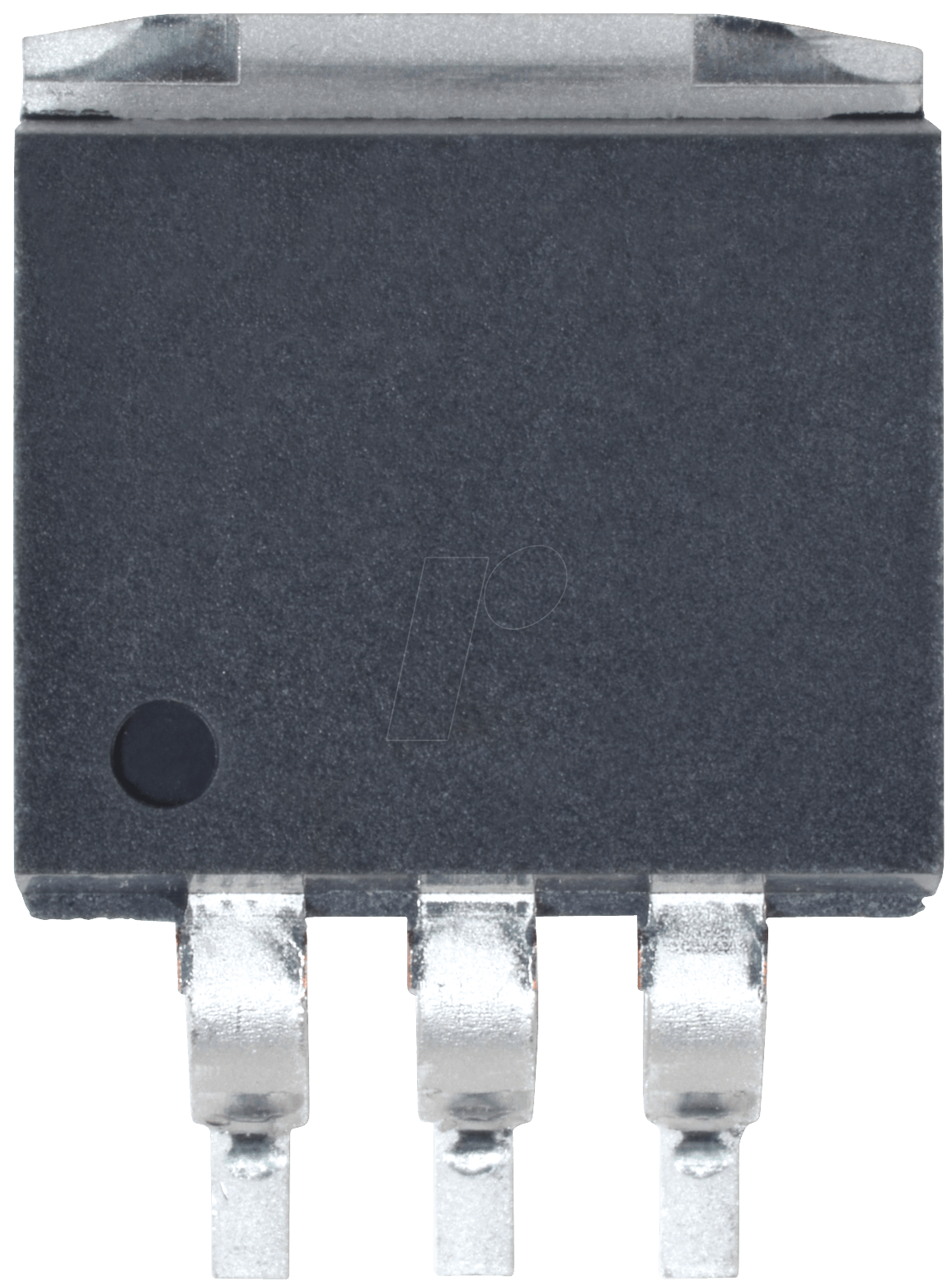

- TO-263-3 Gehäuse: Ermöglicht eine effiziente Wärmeabfuhr und vereinfacht die Montage auf Leiterplatten, insbesondere bei Anwendungen mit höherer Stromaufnahme.
- Robustheit und Zuverlässigkeit: Entwickelt für langlebigen Einsatz in professionellen und industriellen Umgebungen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des LM 2940 CS-5.0 eröffnet zahlreiche Anwendungsbereiche in der Elektronikentwicklung:
- Automobil-Elektronik: Ideal für die Spannungsstabilisierung in Bordnetzen, wo schwankende Spannungen üblich sind.
- Industrielle Steuerungen: Bietet eine zuverlässige Stromversorgung für Sensoren, Aktoren und Mikrocontroller in industriellen Umgebungen.
- Netzteile und Ladegeräte: Als Kernkomponente für stabile 5V-Ausgänge in kundenspezifischen Stromversorgungen.
- Embedded Systems: Sorgt für eine gleichbleibende Stromversorgung für Mikroprozessoren, Speicher und Peripheriegeräte.
- Audio- und Videotechnik: Stellt eine rauschfreie und stabile Spannungsquelle für empfindliche Analog- und Digital-Schaltungen bereit.
- Labor- und Messgeräte: Gewährleistet die Präzision von Messungen durch eine stabile und zuverlässige Stromversorgung.
- Prototypenentwicklung: Ein unverzichtbares Bauteil für Entwickler, die verschiedene Schaltungskonzepte erproben.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Artikelbezeichnung | LM 2940 CS-5.0 – LDO-Festspannungsregler |
| Ausgangsspannung | 5 V |
| Maximaler Eingangsspannungsbereich | 0 V bis 26 V |
| Maximaler Ausgangsstrom | 1 A |
| Gehäusetyp | TO-263-3 (D2PAK) |
| Low-Dropout-Spannung (typisch bei 1A) | 0.5 V |
| Temperaturbereich (Betrieb) | -40°C bis +125°C |
| Besonderheiten | Übertemperaturschutz, Stromlimitierung |
Häufig gestellte Fragen zu LM 2940 CS-5.0 – LDO-Festspannungsregler, 0 – 26 Vin, 5 V, 1 A, TO-263-3
FAQ – Häufig gestellte Fragen zu LM 2940 CS-5.0 – LDO-Festspannungsregler, 0 – 26 Vin, 5 V, 1 A, TO-263-3
Ist der LM 2940 CS-5.0 für die Anwendung in Fahrzeugen geeignet?
Ja, absolut. Der LM 2940 CS-5.0 ist aufgrund seines weiten Eingangsspannungsbereichs und seiner Robustheit gegen Spannungsspitzen und -schwankungen, wie sie im Bordnetz von Fahrzeugen üblich sind, bestens für automobile Anwendungen geeignet. Seine Fähigkeit, auch bei variierender Eingangsspannung eine stabile 5V-Ausgangsspannung zu liefern, macht ihn zu einer verlässlichen Wahl.
Wie wichtig ist das TO-263-3 Gehäuse für die Anwendung?
Das TO-263-3 (auch bekannt als D2PAK) Gehäuse ist ein oberflächenmontierbares Gehäuse, das eine ausgezeichnete Wärmeableitung ermöglicht. Dies ist besonders wichtig für Komponenten, die wie der LM 2940 CS-5.0 einen Strom von bis zu 1A liefern können. Eine gute Wärmeableitung trägt maßgeblich zur Langlebigkeit und Stabilität des Bauteils bei.
Was bedeutet „Low Dropout“ (LDO) im Kontext dieses Reglers?
Low Dropout bedeutet, dass der Spannungsregler nur eine sehr geringe Spannungsdifferenz zwischen seinem Eingang und seinem Ausgang benötigt, um korrekt zu funktionieren. Dies führt zu einer höheren Effizienz, da weniger Energie als Wärme verloren geht, und ermöglicht es, den Regler auch dann noch einzusetzen, wenn die Eingangsspannung nur geringfügig höher als die gewünschte Ausgangsspannung ist.
Welche Schutzmechanismen sind im LM 2940 CS-5.0 integriert?
Der LM 2940 CS-5.0 verfügt über zwei wesentliche Schutzmechanismen: einen Übertemperaturschutz und eine Stromlimitierung. Der Übertemperaturschutz schaltet den Regler ab, wenn er eine kritische Temperatur erreicht, um Schäden zu verhindern. Die Stromlimitierung schränkt den maximalen Ausgangsstrom ein, um das Bauteil und die angeschlossene Last vor Beschädigungen durch Überlastung zu schützen.
Benötige ich zusätzliche Kondensatoren für die Stabilität des LM 2940 CS-5.0?
Ja, wie bei den meisten LDO-Reglern werden für optimale Leistung und Stabilität typischerweise Eingang- und Ausgangskondensatoren empfohlen. Diese Kondensatoren helfen, Spannungsspitzen zu glätten und die Transientenantwort des Reglers zu verbessern. Die genauen Werte und Spezifikationen der empfohlenen Kondensatoren finden Sie im offiziellen Datenblatt des Herstellers.
Kann der LM 2940 CS-5.0 auch mit einer Eingangsspannung von unter 5V betrieben werden?
Ja, der Regler ist für einen Eingangsspannungsbereich von 0V bis 26V ausgelegt. Er benötigt jedoch eine minimale Spannungsdifferenz (die sogenannte Dropout-Spannung) zwischen Eingang und Ausgang, um die 5V Ausgangsspannung aufrechtzuerhalten. Solange diese Differenz gegeben ist, funktioniert er auch mit Eingangsspannungen, die knapp über 5V liegen.
Inwiefern unterscheidet sich dieser LDO von einem linearen Spannungsregler ohne LDO-Eigenschaft?
Ein LDO-Regler wie der LM 2940 CS-5.0 hat eine deutlich geringere Dropout-Spannung im Vergleich zu Standard-Linearreglern. Das bedeutet, er arbeitet effizienter und erzeugt weniger Wärme, besonders wenn die Eingangsspannung nur wenig über der Ausgangsspannung liegt. Dies macht ihn ideal für Anwendungen, bei denen die Eingangsspannung variabel ist oder nahe an der gewünschten Ausgangsspannung liegt.
