LM 2936 M-5.0 – Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen
Sie suchen nach einer zuverlässigen Lösung zur Stabilisierung Ihrer Versorgungsspannung in sensiblen Schaltungen? Der LM 2936 M-5.0 ist ein Low-Dropout (LDO)-Festspannungsregler, der sich ideal für Anwendungen eignet, bei denen eine exakte und rauscharme 5-Volt-Versorgung unerlässlich ist. Dieser IC schließt die Lücke für Entwickler und Bastler, die eine präzise und effiziente Spannungsregelung mit minimalem Spannungsabfall über dem Regler benötigen, und bietet eine überlegene Alternative zu Standardreglern, die oft höhere Dropout-Spannungen aufweisen und weniger stabil sind.
Leistungsmerkmale und Vorteile des LM 2936 M-5.0
Der LM 2936 M-5.0 zeichnet sich durch seine herausragenden Eigenschaften aus, die ihn zu einer erstklassigen Wahl für eine Vielzahl von Elektronikprojekten machen:
- Niedrige Dropout-Spannung: Mit einer typischen Dropout-Spannung von nur 0,5 Volt (bei 50 mA) ermöglicht der LM 2936 M-5.0 die maximale Nutzung der Eingangsspannung. Dies ist besonders vorteilhaft in batterieversorgten Systemen oder dort, wo die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt. Die Reduzierung der Dropout-Spannung minimiert auch die Wärmeentwicklung, was zu einer höheren Effizienz und längeren Lebensdauer der Komponente führt.
- Präzise Ausgangsspannung: Eine feste Ausgangsspannung von 5 V mit einer geringen Toleranz sorgt für die Stabilität, die empfindliche Mikrocontroller, Sensoren und andere präzise Schaltungsteile benötigen. Dies verhindert Fehlfunktionen und unerwünschte Verhalten, die durch Spannungsschwankungen verursacht werden könnten.
- Hohe Stromlieferfähigkeit für seine Klasse: Mit einer maximalen Stromlieferfähigkeit von 50 mA ist dieser LDO-Regler perfekt geeignet für Anwendungen, die eine moderate Stromversorgung erfordern, aber dennoch auf eine hohe Präzision und Effizienz angewiesen sind. Er eignet sich hervorragend für viele Mess-, Steuerungs- und Kommunikationsmodule.
- Geringes Eigenrauschen: Der LM 2936 M-5.0 wurde für Anwendungen entwickelt, bei denen Rauschen kritisch ist. Seine geringe Rauschcharakteristik schützt empfindliche analoge Schaltungen vor Störungen, was zu klareren Signalen und genaueren Messergebnissen führt.
- Integrierte Schutzschaltungen: Der Regler verfügt über eingebaute Schutzfunktionen wie Überstrom- und thermische Abschaltung. Diese Mechanismen schützen sowohl den Regler selbst als auch die angeschlossene Schaltung vor Beschädigungen durch kurzzeitige Überlastungen oder übermäßige Wärmeentwicklung.
- Breiter Betriebstemperaturbereich: Entwickelt für Zuverlässigkeit unter verschiedenen Umgebungsbedingungen, bietet der LM 2936 M-5.0 einen robusten Betrieb über einen weiten Temperaturbereich, was ihn für industrielle und anspruchsvolle Umgebungen geeignet macht.

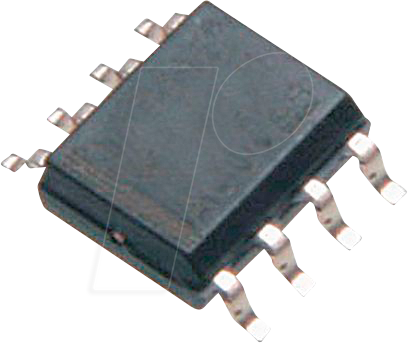

- Kompaktes SO-8 Gehäuse: Das Surface-Mount-Device (SMD)-Gehäuse im SO-8-Format ermöglicht eine platzsparende Integration auf Leiterplatten, was besonders in modernen, miniaturisierten Designs von Vorteil ist.
Technische Spezifikationen und Anwendungsbereiche
| Merkmal | Spezifikation |
|---|---|
| Typ | Low-Dropout (LDO) Festspannungsregler |
| Ausgangsspannung | 5 V |
| Maximaler Ausgangsstrom | 50 mA |
| Dropout-Spannung (typisch bei 50 mA) | 0.5 V |
| Eingangsspannungsbereich | Typischerweise 6 V bis 40 V (abhängig von der genauen Bauteilvariante und den Umgebungsbedingungen) |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Gehäusetyp | SO-8 |
| Anwendungsgebiete | Präzisionsinstrumentierung, Mess- und Regeltechnik, Automotive-Elektronik, mobile Geräte, IoT-Anwendungen, Sensorik, Kommunikationsmodule |
Überlegene Wahl gegenüber Standardlösungen
Im Gegensatz zu herkömmlichen Festspannungsreglern wie dem LM7805, die oft höhere Dropout-Spannungen aufweisen und mehr Wärme erzeugen, bietet der LM 2936 M-5.0 einen signifikanten Vorteil durch seine geringe Dropout-Spannung. Diese Eigenschaft ist entscheidend für die Energieeffizienz und ermöglicht den Betrieb in Systemen mit begrenzter Eingangsspannung. Die stabilere Ausgangsspannung und das geringere Eigenrauschen des LM 2936 M-5.0 sind zudem unerlässlich für die Zuverlässigkeit und Genauigkeit von empfindlichen elektronischen Schaltungen, was ihn zur bevorzugten Wahl für professionelle Entwickler macht, die keine Kompromisse bei der Leistung eingehen wollen.
Umfassende Anwendungsbereiche
Die Vielseitigkeit und Zuverlässigkeit des LM 2936 M-5.0 eröffnen ein breites Spektrum an Einsatzmöglichkeiten:
- Automotive-Anwendungen: In Fahrzeugen sind stabile Spannungsversorgungen für Steuergeräte, Sensoren und Infotainmentsysteme unerlässlich. Der LM 2936 M-5.0 kann eine stabile 5-V-Schiene für diese kritischen Komponenten bereitstellen, selbst unter den rauen Bedingungen des automobilen Umfelds.
- Industrielle Automatisierung: In industriellen Steuerungs- und Automatisierungssystemen ist die Zuverlässigkeit der Spannungsversorgung von höchster Bedeutung. Der LM 2936 M-5.0 eignet sich perfekt zur Stromversorgung von Sensoren, Mikrocontrollern und Kommunikationsschnittstellen in rauen Umgebungen.
- Medizintechnik: Präzisionsinstrumente und diagnostische Geräte in der Medizintechnik erfordern extrem stabile und rauschfreie Spannungsversorgungen. Die exakte 5-V-Ausgabe und das geringe Eigenrauschen des LM 2936 M-5.0 tragen zur Genauigkeit und Zuverlässigkeit solcher Geräte bei.
- IoT-Geräte und Embedded Systems: Für batteriebetriebene oder energieeffiziente IoT-Geräte und Embedded Systems ist die Minimierung des Stromverbrauchs und die maximale Nutzung der Eingangsspannung entscheidend. Die niedrige Dropout-Spannung und der geringe Ruhestrom des LM 2936 M-5.0 sind hier von großem Vorteil.
- Test- und Messgeräte: In präzisen Test- und Messgeräten ist eine stabile und störungsfreie Spannungsversorgung für die Genauigkeit der Messungen unerlässlich. Der LM 2936 M-5.0 gewährleistet die benötigte Stabilität und reduziert unerwünschte Rauscheffekte.
Häufig gestellte Fragen zu LM 2936 M-5.0 – LDO-Festspannungsregler, 5 V, 50 mA, SO-8
Was ist die maximale Eingangsspannung für den LM 2936 M-5.0?
Der LM 2936 M-5.0 kann typischerweise Eingangsspannungen von bis zu 40 Volt verarbeiten. Es ist jedoch immer ratsam, die genauen Spezifikationen des jeweiligen Bauteils im Datenblatt zu überprüfen, um sicherzustellen, dass Ihre Anwendung innerhalb der zulässigen Grenzen liegt.
Wie unterscheidet sich der LM 2936 M-5.0 von einem Standard-Spannungsregler wie dem LM7805?
Der Hauptunterschied liegt in der Dropout-Spannung. Der LM 2936 M-5.0 hat eine deutlich geringere Dropout-Spannung (typisch 0,5 V bei 50 mA) als der LM7805 (typisch 2 V). Dies bedeutet, dass der LM 2936 M-5.0 auch bei einer Eingangsspannung, die nur knapp über 5 V liegt, eine stabile 5-V-Ausgabe liefern kann, was ihn energieeffizienter macht und weniger Wärme erzeugt.
Welche Schutzfunktionen sind im LM 2936 M-5.0 integriert?
Der LM 2936 M-5.0 verfügt über integrierte Schutzschaltungen gegen Überstrom und thermische Überlastung. Diese Schutzmechanismen helfen, den Regler und die angeschlossene Schaltung vor Schäden zu bewahren, falls ungewollt hohe Ströme fließen oder die Betriebstemperatur zu hoch wird.
Ist der LM 2936 M-5.0 für Rausch-empfindliche Anwendungen geeignet?
Ja, der LM 2936 M-5.0 ist speziell für Anwendungen konzipiert, bei denen geringes Eigenrauschen von entscheidender Bedeutung ist. Seine rauscharme Eigenschaft macht ihn ideal für die Stromversorgung von empfindlichen analogen Schaltungen, Sensoren und präzisen Messgeräten.
Kann der LM 2936 M-5.0 in Automotive-Umgebungen eingesetzt werden?
Ja, der LM 2936 M-5.0 ist aufgrund seines weiten Betriebstemperaturbereichs und seiner robusten Konstruktion gut für Automotive-Anwendungen geeignet, wo oft eine zuverlässige Spannungsregelung unter schwierigen Bedingungen erforderlich ist.
Benötigt der LM 2936 M-5.0 zusätzliche Komponenten wie Kondensatoren?
Obwohl der LM 2936 M-5.0 ein integrierter Regler ist, wird für eine optimale Leistung und Stabilität die Verwendung von Ein- und Ausgangskondensatoren dringend empfohlen. Diese helfen, Rauschen zu filtern und die Transientenantwort zu verbessern. Die genauen Werte und Typen der Kondensatoren sind im Datenblatt des Bauteils spezifiziert.
Für welche Art von Projekten ist der LM 2936 M-5.0 am besten geeignet?
Der LM 2936 M-5.0 eignet sich hervorragend für Projekte, die eine präzise, stabile und energieeffiziente 5-V-Stromversorgung benötigen. Dazu gehören insbesondere batteriebetriebene Geräte, präzise Messinstrumente, IoT-Sensorknoten, Embedded-Systeme und jegliche Schaltungen, bei denen eine niedrige Dropout-Spannung oder geringes Rauschen entscheidend sind.
