LM 2676 S5,0 – Ihr zuverlässiger Partner für stabile 5V Spannungsversorgung
Benötigen Sie eine präzise und stabile 5V Ausgangsspannung für Ihre elektronischen Projekte oder Geräte, auch wenn die Eingangsspannung stark variiert? Der LM 2676 S5,0 ist die ideale Lösung für Entwickler, Ingenieure und ambitionierte Bastler, die eine robuste und effiziente Spannungsregelung benötigen. Dieser fest eingestellte Step-Down-Wandler wandelt problemlos eine breite Palette von Eingangsspannungen zwischen 8V und 40V in eine konstant stabile 5V Gleichspannung um und schützt Ihre empfindliche Elektronik vor schädlichen Spannungsspitzen.
Herausragende Vorteile des LM 2676 S5,0
Im Vergleich zu herkömmlichen linearen Spannungsreglern bietet der LM 2676 S5,0 signifikante Vorteile in puncto Effizienz und Wärmeentwicklung. Dies ermöglicht kompaktere Designs und reduziert den Kühlaufwand erheblich. Die fest eingestellte Ausgangsspannung von 5V eliminiert die Notwendigkeit externer Komponenten zur Spannungseinstellung und vereinfacht somit den Schaltungsaufbau.
- Hohe Effizienz: Der Schaltregler-Ansatz minimiert Leistungsverluste und maximiert die Energieeffizienz, was besonders bei batteriebetriebenen Anwendungen von Vorteil ist.
- Breiter Eingangsspannungsbereich: Die Fähigkeit, Eingangsspannungen von 8V bis zu 40V zu verarbeiten, bietet immense Flexibilität für diverse Stromversorgungsquellen.
- Feste, stabile 5V Ausgangsspannung: Garantiert eine präzise und zuverlässige Spannungsversorgung für Ihre 5V-Geräte, ohne Schwankungen.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überstrom und Überhitzung, was die Langlebigkeit Ihrer Schaltungen erhöht und Ausfälle verhindert.
- Einfache Implementierung: Durch die feste Ausgangsspannung und die geringe Anzahl externer Bauteile ist die Integration in bestehende oder neue Designs unkompliziert.

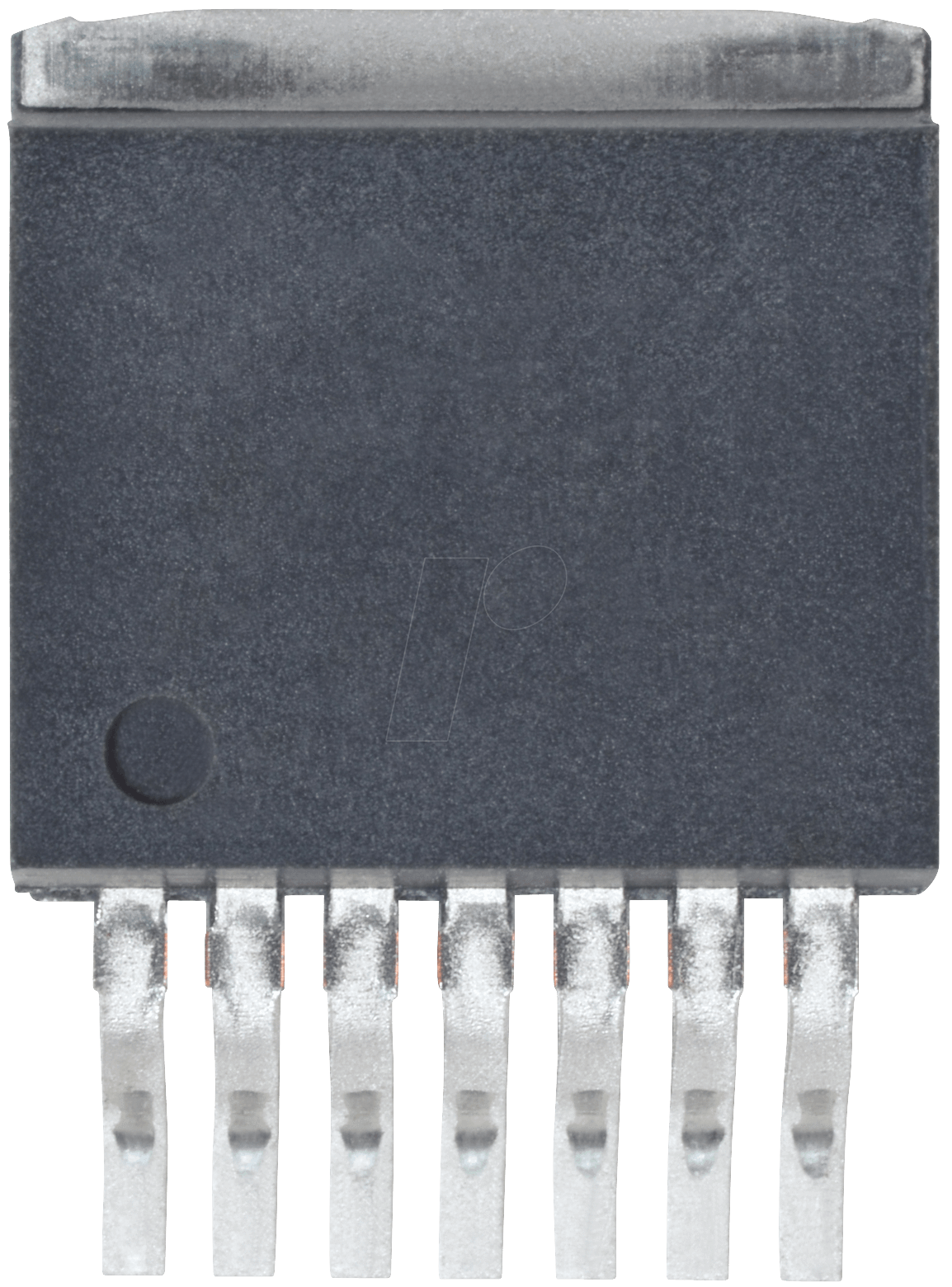

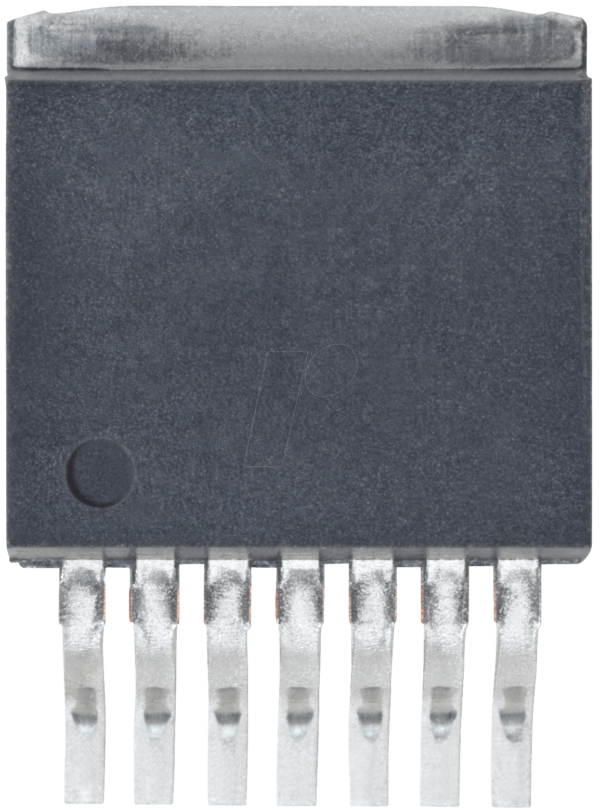

- Kompaktes TO-263-7 Gehäuse: Ermöglicht eine platzsparende Montage auf Leiterplatten, ideal für anspruchsvolle Platzverhältnisse.
- Robustheit und Zuverlässigkeit: Entwickelt für den professionellen Einsatz, liefert der LM 2676 S5,0 konsistente Leistung unter verschiedensten Betriebsbedingungen.
Anwendungsgebiete und technische Spezifikationen
Der LM 2676 S5,0 eignet sich hervorragend für eine Vielzahl von Applikationen, bei denen eine stabile und effiziente 5V Stromversorgung unerlässlich ist. Dies umfasst unter anderem die Stromversorgung von Mikrocontrollern, Sensoren, Kommunikationsmodulen, LED-Beleuchtungssystemen und diversen anderen elektronischen Baugruppen in industriellen Steuerungen, Automobilanwendungen, Messgeräten, Robotik und IoT-Geräten.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | LM 2676 S5,0 |
| Funktion | Step-Down (Abwärts-) Spannungsregler |
| Ausgangsspannung | Fest 5V DC |
| Eingangsspannungsbereich | 8V bis 40V DC |
| Maximaler Ausgangsstrom | Bis zu 3A (abhängig von Kühlung und Eingangs-/Ausgangsspannungsdifferenz) |
| Schaltfrequenz | 150 kHz (reduziert die Größe externer Induktivitäten und Kondensatoren) |
| Effizienz | Typischerweise über 80% bei Volllast, abhängig von Betriebsbedingungen. Diese hohe Effizienz minimiert Wärmeentwicklung und maximiert die Energieübertragung. |
| Gehäusetyp | TO-263-7 (SMD-Montage, für effiziente Wärmeableitung geeignet) |
| Schutzfunktionen | Integrierte Überstromschutzschaltung, thermische Abschaltung zur Verhinderung von Überhitzung. Diese Features gewährleisten die Sicherheit und Langlebigkeit des Bauteils und der angeschlossenen Schaltung. |
| Bauteil-Kategorie | Leistungshalbleiter, Spannungsregler, DC-DC-Konverter |
Tiefergehende Einblicke in die Technologie
Der LM 2676 S5,0 basiert auf einer fortschrittlichen Schaltregler-Topologie, die eine deutlich höhere Energieeffizienz im Vergleich zu linearen Spannungsreglern ermöglicht. Anstatt überschüssige Energie als Wärme abzuleiten, wie es bei linearen Reglern der Fall ist, schaltet der LM 2676 S5,0 den Eingangsstrom schnell ein und aus und wandelt so die Energie effizienter um. Die integrierte Schaltfrequenz von 150 kHz erlaubt den Einsatz kleinerer externer Komponenten wie Induktivitäten und Kondensatoren, was zu einer Reduzierung der Systemgröße und Kosten beiträgt. Das TO-263-7 Gehäuse ist speziell für eine effektive Wärmeableitung konzipiert, was eine höhere Strombelastbarkeit ermöglicht, wenn es richtig auf einer Leiterplatte montiert und gegebenenfalls mit einer Kühlfläche versehen wird. Die feste 5V Ausgangsspannung wird durch interne Präzisionsreferenzen und eine ausgeklügelte Regelungsschleife gewährleistet, die auch bei Last- und Eingangsspannungsschwankungen eine außergewöhnliche Stabilität erreicht.
Sicherheit und Zuverlässigkeit für Ihre Anwendungen
Die integrierte Überstromschutzschaltung des LM 2676 S5,0 begrenzt den Ausgangsstrom automatisch, um Schäden an der Stromversorgung und der angeschlossenen Last im Falle eines Kurzschlusses oder einer Überlastung zu verhindern. Die thermische Abschaltung sorgt dafür, dass das Bauteil bei Erreichen einer kritischen Temperatur abgeschaltet wird, um eine dauerhafte Beschädigung durch Überhitzung zu vermeiden. Diese eingebauten Sicherheitsmechanismen machen den LM 2676 S5,0 zu einer äußerst zuverlässigen Komponente, auf die Sie sich verlassen können, auch in anspruchsvollen Umgebungen. Die sorgfältige Auswahl von Hochleistungskomponenten und die präzise Fertigung garantieren eine lange Lebensdauer und konsistente Leistung über viele Betriebsstunden hinweg.
FAQ – Häufig gestellte Fragen zu LM 2676 S5,0 – Step-Down, fest, 8 … 40 V, 5 V, TO-263-7
Wie wird die Wärmeabfuhr bei diesem Bauteil optimiert?
Das TO-263-7 Gehäuse ist für die Oberflächenmontage (SMD) konzipiert und verfügt über eine integrierte Wärmepfad-Oberfläche, die eine effektive Wärmeübertragung zur Leiterplatte ermöglicht. Für Anwendungen mit höherer Strombelastung oder in Umgebungen mit hohen Temperaturen wird empfohlen, das Bauteil auf einer Leiterplatte mit ausreichender Kupferfläche oder gegebenenfalls auf einem separaten Kühlkörper zu montieren, um die thermische Leistung zu verbessern.
Kann der LM 2676 S5,0 auch höhere Ausgangsströme liefern?
Der LM 2676 S5,0 ist für einen maximalen Ausgangsstrom von bis zu 3A spezifiziert. Die tatsächliche Stromtragfähigkeit hängt jedoch stark von den Betriebsbedingungen ab, insbesondere von der Eingangs- und Ausgangsspannungsdifferenz sowie der Effektivität der Wärmeableitung. Bei höheren Stromanforderungen ist eine sorgfältige Auslegung der thermischen Management-Lösungen unerlässlich.
Welche externen Komponenten werden für den Betrieb des LM 2676 S5,0 benötigt?
Für den grundlegenden Betrieb des LM 2676 S5,0 sind typischerweise eine Eingangskondensator zur Filterung von Eingangsrauschen, eine Induktivität zur Energiespeicherung und ein Ausgangskondensator zur Glättung der Ausgangsspannung erforderlich. Detaillierte Schaltpläne und Empfehlungen für die Auswahl dieser Komponenten finden Sie im zugehörigen Datenblatt des Herstellers.
Ist der LM 2676 S5,0 für den Einsatz in industriellen Automatisierungsanwendungen geeignet?
Ja, der LM 2676 S5,0 ist aufgrund seiner robusten Bauweise, der breiten Eingangsspannungsfähigkeit und der integrierten Schutzfunktionen hervorragend für den Einsatz in anspruchsvollen industriellen Umgebungen geeignet, wie z.B. in Steuerungsgeräten, Sensorik oder Antriebssystemen, die eine zuverlässige 5V Versorgung benötigen.
Was bedeutet „fest“ bei der Ausgangsspannung?
Die Angabe „fest“ bei der Ausgangsspannung bedeutet, dass der LM 2676 S5,0 eine vordefinierte und nicht einstellbare Ausgangsspannung von exakt 5V liefert. Dies vereinfacht das Schaltungsdesign erheblich, da keine externen Widerstände oder Potentiometer zur Spannungseinstellung benötigt werden. Diese feste Spannungsausgabe sorgt für maximale Präzision und Stabilität.
Wie unterscheidet sich der LM 2676 S5,0 von einem LM 2676 S3,3?
Der Hauptunterschied zwischen dem LM 2676 S5,0 und einem LM 2676 S3,3 liegt in der fest eingestellten Ausgangsspannung. Der LM 2676 S5,0 liefert konstant 5V, während der LM 2676 S3,3 eine Ausgangsspannung von 3,3V liefert. Beide basieren auf derselben Grundschaltung, sind aber für unterschiedliche Spannungsniveaus optimiert.
Kann der LM 2676 S5,0 mit einer Spannung von unter 8V betrieben werden?
Nein, der garantierte Betriebsspannungsbereich für den LM 2676 S5,0 liegt zwischen 8V und 40V. Ein Betrieb außerhalb dieses Bereichs kann zu instabilem Verhalten, Fehlfunktionen oder Beschädigungen des Bauteils führen. Es ist essenziell, die spezifizierten Eingangsspannungsbereiche einzuhalten.
