LM 2599 S-ADJ: Präzise Spannungsregelung für Ihre anspruchsvollen Projekte
Benötigen Sie eine zuverlässige und exakt einstellbare Spannungsquelle für Ihre Elektronikprojekte? Der LM 2599 S-ADJ ist die ideale Lösung für Entwickler, Bastler und Ingenieure, die eine präzise Step-Down-Wandlung mit hoher Effizienz und Stabilität suchen. Dieses vielseitige Modul ermöglicht die Umwandlung einer höheren Eingangsspannung in eine stabilisierte Ausgangsspannung im Bereich von 1,23 V bis 37 V, was es zum unverzichtbaren Baustein für eine breite Palette von Anwendungen macht.
Überlegene Leistung und Flexibilität: Warum der LM 2599 S-ADJ die bessere Wahl ist
Im Gegensatz zu einfachen Linearreglern, die oft viel Energie in Wärme umwandeln und damit die Effizienz mindern, arbeitet der LM 2599 S-ADJ als hocheffizienter Schaltregler (Step-Down-Wandler). Diese Technologie minimiert Energieverluste und ermöglicht eine deutlich höhere Strombelastbarkeit bei gleichzeitig geringerer Wärmeentwicklung. Die einstellbare Ausgangsspannung bietet zudem eine Flexibilität, die mit festen Spannungsreglern nicht erreichbar ist. Dies bedeutet, dass Sie mit einem einzigen Bauteil verschiedene Spannungsanforderungen abdecken können, was Designkomplexität und Stückkosten reduziert. Die integrierte Schutzschaltung gegen Überlast und Übertemperatur erhöht die Zuverlässigkeit und Langlebigkeit Ihrer Schaltungen.
Präzision und Stabilität: Das Herzstück Ihrer Stromversorgung
Die Fähigkeit, die Ausgangsspannung präzise auf den benötigten Wert einzustellen, ist entscheidend für die Funktion und Lebensdauer vieler elektronischer Komponenten. Der LM 2599 S-ADJ zeichnet sich durch eine exakte Spannungsregelung aus, die auch unter wechselnder Last oder bei Schwankungen der Eingangsspannung konstant bleibt. Dies schützt empfindliche Bauteile vor Überspannung und gewährleistet eine optimale Betriebsleistung. Die Anwendungsszenarien reichen von der Stromversorgung von Mikrocontrollern und Sensoren über die Speisung von LED-Arrays bis hin zur Ladung von Batterien in mobilen Geräten. Die robuste Konstruktion im TO-263-7 Gehäuse sorgt für eine gute Wärmeableitung und mechanische Stabilität.
Technische Spezifikationen und Hauptmerkmale
Der LM 2599 S-ADJ ist ein integrierter Schaltregler, der auf der bewährten LM 2599-Familie basiert und eine einstellbare Ausgangsspannung mit einer hohen Strombelastbarkeit kombiniert. Seine Fähigkeit, eine breite Palette von Eingangsspannungen (4,5 V bis 40 V) auf einen stabilen Ausgangsbereich von 1,23 V bis 37 V zu reduzieren, macht ihn zu einem äußerst vielseitigen Baustein.
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Step-Down Schaltregler (Buck Converter) |
| Einstellbarkeit | Adj. (einstellbare Ausgangsspannung) |
| Eingangsspannungsbereich | 4,5 V bis 40 V |
| Ausgangsspannungsbereich | 1,23 V bis 37 V |
| Max. Ausgangsstrom | Bis zu 3 A (mit ausreichender Kühlung und externer Komponente) |
| Wirkungsgrad | Bis zu 85% (typisch, abhängig von Betriebsbedingungen) |
| Schutzfunktionen | Überlastschutz, thermischer Abschaltungsschutz |

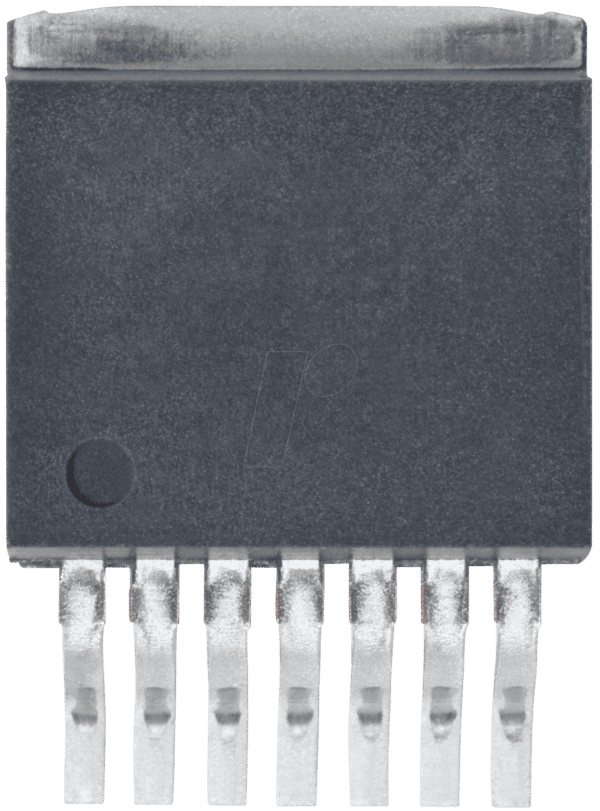

| Gehäuse | TO-263-7 (SMD-Montage) |
| Regelfrequenz | 150 kHz |
| Präzisionsregelung | Sehr geringe Spannungsdrifts über Temperaturbereich und Laständerungen |
| Anwendungen | Netzteile, Batterie-Management-Systeme, LED-Treiber, mobile Elektronik, DIY-Projekte |
Optimale Anwendungsszenarien für höchste Effizienz
Der LM 2599 S-ADJ entfaltet seine Stärken in zahlreichen Anwendungsfeldern, wo eine stabile und effiziente Spannungsversorgung gefragt ist. Seine einstellbare Natur erlaubt eine feingranulare Anpassung an spezifische Bedürfnisse, was ihn von Standardlösungen abhebt.
- Hocheffiziente Stromversorgung für Mikrocontroller und Logikschaltungen: Stellen Sie präzise Betriebsspannungen für empfindliche Prozessoren und integrierte Schaltkreise bereit, um deren optimale Funktion und Langlebigkeit zu gewährleisten.
- Flexible Stromversorgung für LED-Beleuchtungssysteme: Konfigurieren Sie die Ausgangsspannung exakt passend zur Kennlinie Ihrer LEDs, um maximale Helligkeit bei minimalem Energieverbrauch zu erzielen.
- Universelles Labornetzteil im kleinen Maßstab: Ideal für Entwicklungs- und Testzwecke, um schnell und unkompliziert unterschiedliche Spannungsniveaus für Prototypen und Experimente zu generieren.
- Optimierung von Stromversorgungen in batteriebetriebenen Geräten: Reduzieren Sie den Energieverbrauch durch hohe Effizienz und passen Sie die Spannung exakt an die Anforderungen des Geräts an, um die Laufzeit zu maximieren.
- Ersatz und Upgrade von Festspannungsreglern: Ersetzen Sie ineffiziente lineare Regler durch den LM 2599 S-ADJ, um die Wärmeentwicklung zu reduzieren und die Systemleistung zu steigern.
- Moderne Energieversorgungslösungen für DIY-Elektronikprojekte: Bieten Sie Ihren selbstgebauten Geräten eine professionelle und stabile Stromversorgung, die höchsten Ansprüchen genügt.
Die Vorteile der Schaltregler-Technologie
Der LM 2599 S-ADJ nutzt die Prinzipien der Schaltregelung, was ihm signifikante Vorteile gegenüber traditionellen linearen Spannungsreglern verschafft. Diese Technologie ist die Basis für seine überlegene Effizienz und Flexibilität.
- Hoher Wirkungsgrad: Schaltregler wandeln Energie deutlich effizienter um, was zu geringeren Verlusten und damit weniger Wärmeentwicklung führt. Dies ist besonders vorteilhaft in Anwendungen mit hoher Stromaufnahme oder in Umgebungen mit begrenzter Kühlmöglichkeit.
- Reduzierte Wärmeableitung: Da weniger Energie in Wärme umgewandelt wird, sind oft kleinere Kühlkörper oder gar keine zusätzlichen Kühllösungen erforderlich, was Platz und Kosten spart.
- Kompakte Bauform: Durch die hohe Effizienz können kompaktere Designs realisiert werden, was in mobilen und platzkritischen Anwendungen von entscheidender Bedeutung ist.
- Breiter Spannungsbereich: Die Fähigkeit, eine weite Spanne von Eingangsspannungen zu verarbeiten und auf die gewünschte Ausgangsspannung zu reduzieren, macht Schaltregler extrem vielseitig.
- Stabile Ausgangsspannung: Moderne Schaltregler bieten eine ausgezeichnete Regelgüte und minimale Welligkeit auf der Ausgangsspannung, was für empfindliche elektronische Schaltungen unerlässlich ist.
FAQ – Häufig gestellte Fragen zu LM 2599 S-ADJ – Step-Down, adj., 4,5 … 40 V, 1,23 … 37 V, TO-263-7
Was bedeutet „Step-Down“ und „Adj.“ bei diesem Modul?
„Step-Down“ bezeichnet die Funktion des Moduls, eine höhere Eingangsspannung auf eine niedrigere, stabilisierte Ausgangsspannung zu reduzieren. „Adj.“ steht für „adjustable“ (einstellbar), was bedeutet, dass die Ausgangsspannung mithilfe eines Potentiometers oder durch den Einsatz externer Widerstände präzise auf den gewünschten Wert eingestellt werden kann.
Welche maximale Ausgangsstromstärke kann der LM 2599 S-ADJ liefern?
Die maximale Ausgangsstromstärke des LM 2599 S-ADJ beträgt typischerweise 3 Ampere. Um diesen Wert zu erreichen und die Zuverlässigkeit zu gewährleisten, ist eine ausreichende Kühlung des Bauteils sowie die korrekte Dimensionierung von externen Komponenten wie Spule und Kondensatoren unerlässlich.
Wie genau ist die Ausgangsspannung einstellbar?
Die Ausgangsspannung ist mithilfe eines externen Widerstandsnetzwerks (oft ein Potentiometer) präzise einstellbar. Die Genauigkeit der Einstellung hängt von der Qualität und dem Toleranzbereich der verwendeten externen Widerstände ab. Die interne Regelgenauigkeit des LM 2599 S-ADJ selbst ist sehr hoch.
Ist der LM 2599 S-ADJ für den Einsatz in KFZ-Anwendungen geeignet?
Ja, der LM 2599 S-ADJ ist aufgrund seines weiten Eingangsspannungsbereichs (bis 40 V) und seiner hohen Effizienz sehr gut für KFZ-Anwendungen geeignet. Die Bordnetzspannung im Auto schwankt, und der LM 2599 S-ADJ kann diese Schwankungen zuverlässig auf die benötigte stabile Spannung für verschiedene Geräte reduzieren.
Benötigt das Modul zusätzliche Kühlung?
Ob zusätzliche Kühlung erforderlich ist, hängt von der tatsächlichen Stromaufnahme und den Betriebsbedingungen ab. Bei geringer Last und niedriger Differenz zwischen Ein- und Ausgangsspannung kann die Wärmeabfuhr über das TO-263-7 Gehäuse ausreichend sein. Bei höherer Strombelastung oder großen Spannungsdifferenzen wird jedoch die Anbringung eines Kühlkörpers dringend empfohlen, um die Lebensdauer und Zuverlässigkeit des Bauteils zu gewährleisten.
Welche externen Komponenten sind für den Betrieb des LM 2599 S-ADJ notwendig?
Für den Betrieb des LM 2599 S-ADJ sind neben dem IC selbst typischerweise eine Eingangskondensator, eine Ausgangskondensator und eine Induktivität (Spule) erforderlich. Zur Einstellung der Ausgangsspannung wird ein Widerstandsnetzwerk benötigt, das oft ein Potentiometer für variable Einstellungen einschließt.
Kann der LM 2599 S-ADJ auch als Boost-Wandler (Spannungserhöhung) verwendet werden?
Nein, der LM 2599 S-ADJ ist ausschließlich als Step-Down-Wandler konzipiert. Er kann die Eingangsspannung nur auf einen niedrigeren Wert reduzieren und nicht erhöhen. Für Spannungsverstärkung (Boost-Funktion) werden andere ICs und Schaltungskonzepte benötigt.
