LM 2596 T5.0 – Der leistungsstarke Abwärts-Schaltregler für präzise Spannungsanpassung
Sie suchen eine zuverlässige und effiziente Lösung zur Umwandlung von höheren Gleichspannungen in eine stabile Niederspannung? Der LM 2596 T5.0 Abwärts-Schaltregler ist die Antwort für Elektronik-Enthusiasten, Entwickler und Maker, die eine präzise und verlustarme Spannungsregelung für ihre Projekte benötigen. Speziell entwickelt, um eine fixe 5,0V Ausgangsspannung aus einem Eingangsspannungsbereich von 4,5V bis 40V bereitzustellen, ist dieser Schaltregler ideal für Anwendungen, bei denen eine konstant stabile Stromversorgung unerlässlich ist.
Maximale Effizienz und integrierte Leistung
Der LM 2596 T5.0 zeichnet sich durch seinen hohen Wirkungsgrad aus, der deutlich über dem von linearen Spannungsreglern liegt. Dies bedeutet weniger Energieverlust in Form von Wärme und somit eine längere Lebensdauer der Komponenten sowie eine geringere Belastung für die Stromquelle. Die integrierte Schaltreglertechnologie minimiert den Bedarf an externen Bauteilen, was zu kompakteren Schaltungen und einer vereinfachten Platinenentwicklung führt.
Herausragende Leistungsmerkmale des LM 2596 T5.0
- Effiziente Spannungsreduktion: Wandelt Eingangsspannungen von 4,5V bis 40V präzise auf eine feste Ausgangsspannung von 5,0V um.
- Hohe Strombelastbarkeit: Bietet eine kontinuierliche Ausgangsstromstärke von bis zu 3A, ideal für anspruchsvolle Verbraucher.
- Robustheit und Zuverlässigkeit: Dank robuster Bauweise und bewährter Technologie für den Dauereinsatz geeignet.

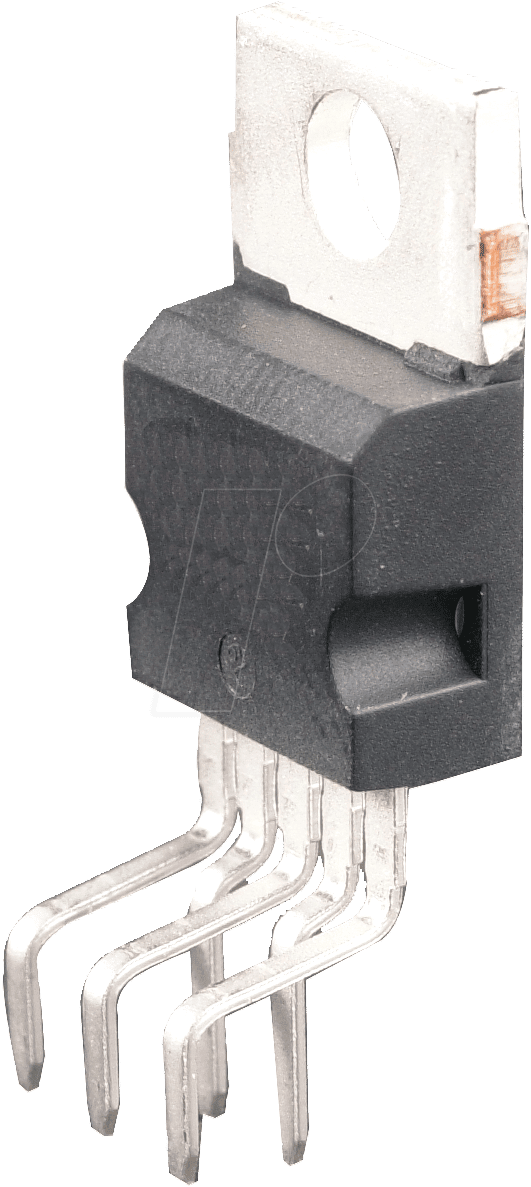

- Einfache Implementierung: Das TO-220-5 Gehäuse ermöglicht eine unkomplizierte Montage und gute Wärmeableitung.
- Integrierte Schutzschaltungen: Bietet Schutz vor Überstrom und Überhitzung für erhöhte Sicherheit.
- Vielseitige Anwendungsmöglichkeiten: Perfekt für Projekte im Bereich IoT, Modellbau, Stromversorgungsmodule, Ladegeräte und universelle Stromversorgungen.
Präzision in jedem Detail: Technische Spezifikationen
Der LM 2596 T5.0 repräsentiert eine Generation von Schaltreglern, die auf Effizienz, Zuverlässigkeit und einfache Handhabung ausgelegt sind. Seine Fähigkeit, einen breiten Eingangsspannungsbereich zu verarbeiten und dabei eine stabile 5,0V Ausgangsspannung mit bemerkenswerter Präzision zu liefern, macht ihn zu einem unverzichtbaren Bausteil in vielen Elektronikprojekten.
Einsatzgebiete und Anwendungsbeispiele
Die Flexibilität des LM 2596 T5.0 eröffnet eine breite Palette von Anwendungsmöglichkeiten:
- IoT-Geräte: Stromversorgung für Mikrocontroller, Sensoren und Kommunikationsmodule, die eine konstante 5V-Versorgung benötigen.
- Modellbau: Zuverlässige Stromversorgung für Servos, Empfänger und Beleuchtungssysteme in ferngesteuerten Fahrzeugen und Flugzeugen.
- Prototyping und Entwicklung: Eine universelle Stromversorgungsquelle für Entwicklungsboards und elektronische Prototypen.
- DIY-Projekte: Ideal für hausgemachte Netzteile, Batterieladegeräte oder zur Spannungsstabilisierung in verschiedenen Elektronik-Bastelarbeiten.
- Kfz-Elektronik: Umwandlung der Bordspannung für den Betrieb von 5V-Geräten im Fahrzeug.
Vergleich mit alternativen Lösungen: Der Vorteil des LM 2596 T5.0
Im Vergleich zu linearen Spannungsreglern bietet der LM 2596 T5.0 einen signifikant höheren Wirkungsgrad. Während lineare Regler die überschüssige Spannung als Wärme dissipieren, was bei großen Spannungsdifferenzen und hohen Strömen zu erheblichen Verlusten führt, arbeitet der LM 2596 T5.0 nach dem Prinzip der Schaltregelung. Dieses Verfahren wandelt die Spannung mit wesentlich geringeren Verlusten um, was zu einer effizienteren Energienutzung, weniger Wärmeentwicklung und somit zu einer höheren Systemstabilität und Langlebigkeit führt. Die integrierte Schaltung reduziert zudem die Anzahl der benötigten externen Komponenten, was zu Platzersparnis und geringeren Stücklistenkosten führt. Die Fähigkeit, einen breiten Eingangsspannungsbereich abzudecken, macht ihn zudem flexibler als Festspannungsregler mit eng begrenzten Eingangsfenstern.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | LM 2596 T5.0 |
| Funktion | Abwärts-Schaltregler (Buck Converter) |
| Ausgangsspannung (fest) | 5,0 V |
| Eingangsspannungsbereich | 4,5 V bis 40 V |
| Max. Ausgangsstrom (kontinuierlich) | 3 A |
| Wirkungsgrad | Typisch > 85% (abhängig von Eingangs-/Ausgangsspannung und Last) |
| Schaltfrequenz | 150 kHz |
| Betriebstemperatur | -40°C bis +125°C |
| Gehäuse | TO-220-5 (5-Pin) |
| Schutzfunktionen | Überstromschutz, thermischer Überlastschutz |
| Pin-Konfiguration | Typischerweise: VIN, FB, GND, OUT, ON/OFF (oder nicht verbunden) |
| Anwendungsbereich | Universelle Stromversorgungen, Industrie, Automotive, Embedded Systems, Hobbyelektronik |
| Konstruktion | Integrierter Schaltkreis mit integriertem MOSFET |
Präzisions- und Schutzmechanismen
Der LM 2596 T5.0 ist mit einer internen Rückkopplungsschleife (FB-Pin) ausgestattet, die für eine äußerst präzise Regelung der 5,0V Ausgangsspannung sorgt. Dies minimiert Abweichungen auch unter wechselnden Lastbedingungen. Darüber hinaus verfügen diese Schaltregler über integrierte Schutzmechanismen wie den Überstromschutz, der den Stromfluss begrenzt, um Schäden an der Stromquelle und dem Regler selbst zu verhindern, sowie einen thermischen Überlastschutz, der den Regler bei übermäßiger Wärmeentwicklung abschaltet, um Zerstörung vorzubeugen. Diese Features erhöhen die Betriebssicherheit und Zuverlässigkeit des gesamten Systems.
Hervorragende Wärmeableitung im TO-220-5 Gehäuse
Das TO-220-5 Gehäuse des LM 2596 T5.0 bietet eine hervorragende Basis für die Wärmeableitung. Durch die Montage auf einem Kühlkörper kann die entstehende Verlustwärme effektiv abgeführt werden, was auch bei hohen Lastströmen einen stabilen Betrieb über längere Zeiträume ermöglicht. Die gut zugänglichen Anschlüsse des TO-220-Gehäuses vereinfachen zudem das Löten und die Integration in bestehende Schaltungen erheblich.
FAQ – Häufig gestellte Fragen zu LM 2596 T5.0 – Abwärts-Schaltregler, adj., 4,5 … 40 V, 5,0 V, 3 A, TO-220-5
Ist der LM 2596 T5.0 für den Einsatz in Automotive-Anwendungen geeignet?
Ja, der LM 2596 T5.0 ist aufgrund seines breiten Eingangsspannungsbereichs (4,5V bis 40V), der die schwankenden Spannungen im Bordnetz eines Fahrzeugs abdeckt, und seiner robusten Bauweise gut für den Einsatz in Automotive-Anwendungen geeignet. Er kann beispielsweise zur Stromversorgung von 5V-kompatiblen Geräten aus der Fahrzeugbatterie verwendet werden.
Kann der LM 2596 T5.0 auch als einstellbarer Spannungsregler verwendet werden?
Die spezifische Modellbezeichnung „LM 2596 T5.0“ deutet auf eine Version mit einer festen 5,0V Ausgangsspannung hin. Es gibt zwar den generischen LM2596, der auch in einstellbaren Varianten verfügbar ist, aber diese spezifische Variante ist für eine fixe Ausgabe konzipiert.
Wie wird die Effizienz des LM 2596 T5.0 im Vergleich zu linearen Reglern bewertet?
Der LM 2596 T5.0 arbeitet als Abwärts-Schaltregler und erreicht dabei typischerweise Wirkungsgrade von über 85%. Lineare Spannungsregler dissipieren überschüssige Spannung als Wärme, was bei größeren Spannungsdifferenzen zu deutlich geringeren Wirkungsgraden führen kann, oft unter 50%.
Welche Maßnahmen sind zur Wärmeableitung des LM 2596 T5.0 notwendig?
Das TO-220-5 Gehäuse bietet bereits eine gute Grundlage für die Wärmeableitung. Bei voller Strombelastung von 3A, insbesondere wenn die Eingangsspannung deutlich höher als die Ausgangsspannung ist, wird die Anbringung eines geeigneten Kühlkörpers dringend empfohlen, um eine Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu gewährleisten.
Wie hoch ist die maximale Eingangsfrequenz, die der LM 2596 T5.0 verarbeiten kann?
Der LM 2596 T5.0 ist ein Gleichspannungswandler (DC-DC Converter) und arbeitet nicht mit Wechselspannungsfrequenzen im klassischen Sinne. Seine interne Schaltfrequenz liegt typischerweise bei 150 kHz, was für die effiziente Umwandlung von Gleichspannung zuständig ist.
Benötigt der LM 2596 T5.0 zusätzliche externe Komponenten wie Spulen oder Kondensatoren?
Ja, als Schaltregler benötigt der LM 2596 T5.0 zur korrekten Funktion externe Komponenten wie eine Induktivität (Spule), Eingangskondensatoren und Ausgangskondensatoren. Diese sind entscheidend für die Filterung, Energiespeicherung und die Aufrechterhaltung der Stabilität des Ausgangssignals. Die genauen Spezifikationen für diese Komponenten finden sich im Datenblatt des LM 2596.
