Effiziente Spannungsregelung für anspruchsvolle Elektronikprojekte: LM 2596 S-ADJ Abwärts-Schaltregler
Der LM 2596 S-ADJ Abwärts-Schaltregler ist die ideale Lösung für Entwickler und Hobbyisten, die eine präzise und stabile Spannungsausgabe für ihre elektronischen Schaltungen benötigen. Wenn Sie auf der Suche nach einer zuverlässigen Möglichkeit sind, höhere Eingangsspannungen auf einen niedrigeren, stabilen Ausgangswert zu reduzieren, ohne dabei signifikante Energieverluste zu erleiden, dann ist dieser Schaltregler die überlegene Wahl.
Maximale Flexibilität und Leistung
Der LM 2596 S-ADJ zeichnet sich durch seine herausragende Flexibilität aus. Mit einem einstellbaren Ausgangsspannungsbereich von 1,2 V bis 37 V und einem Eingangsbereich von 4,5 V bis 40 V bietet er eine breite Palette an Anwendungsmöglichkeiten. Dies macht ihn zur perfekten Komponente für Projekte, die eine maßgeschneiderte Spannungsversorgung erfordern, von stromsparenden Mikrocontrollern bis hin zu leistungshungrigen LED-Anwendungen.
Hervorragende Effizienz und thermisches Management
Im Vergleich zu linearen Spannungsreglern, die Energie in Form von Wärme dissipieren, arbeitet der LM 2596 S-ADJ als Abwärts-Schaltregler mit einer hohen Effizienz. Dies bedeutet, dass weniger Energie verloren geht und die Wärmeentwicklung minimiert wird. Für Sie als Anwender resultiert dies in einer längeren Lebensdauer der Komponenten, einer geringeren Notwendigkeit für aufwendige Kühlkörper und einem insgesamt effizienteren System.
Sicherer Betrieb und Zuverlässigkeit
Die integrierten Schutzfunktionen des LM 2596 S-ADJ gewährleisten den sicheren Betrieb Ihrer Schaltungen. Dazu gehören ein Überstromschutz und eine thermische Abschaltung, die das Modul vor Beschädigungen bei ungünstigen Betriebsbedingungen schützen. Diese Zuverlässigkeit ist entscheidend für professionelle Anwendungen und anspruchsvolle Projekte, bei denen Ausfälle kostspielig sein können.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des LM 2596 S-ADJ ermöglicht den Einsatz in einer Vielzahl von Projekten:
- DIY-Netzteile: Erstellen Sie maßgeschneiderte Netzteile für Ihre Elektronikwerkstatt oder spezifische Geräte.
- Batteriebetriebene Geräte: Optimieren Sie den Stromverbrauch, indem Sie die Spannung präzise auf die Bedürfnisse Ihrer Geräte abstimmen.
- LED-Treiber: Sorgen Sie für eine gleichmäßige und stabile Stromversorgung von Hochleistungs-LEDs für Beleuchtung oder Displayanwendungen.
- Ladegeräte: Entwickeln Sie effiziente Ladegeräte für Akkus und Batterien.
- Industrielle Steuerungen: Setzen Sie den Regler in robusten industriellen Umgebungen ein, wo Präzision und Zuverlässigkeit gefordert sind.
- Prototyping und Forschung: Die Einstellbarkeit macht ihn zum perfekten Werkzeug für das schnelle Erstellen und Testen von Schaltungen.
Technische Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die Leistungsfähigkeit des LM 2596 S-ADJ zu geben, finden Sie hier eine detaillierte Tabelle mit seinen wichtigsten Merkmalen:
| Merkmal | Spezifikation |
|---|---|
| Typ | Abwärts-Schaltregler (Buck Converter) |
| Modell | LM 2596 S-ADJ |
| Eingangsspannung | 4,5 V bis 40 V |
| Ausgangsspannung (einstellbar) | 1,2 V bis 37 V |
| Maximaler Ausgangsstrom | 3 A |
| Schaltfrequenz | 150 kHz (typisch) |
| Wirkungsgrad | Bis zu 85% (abhängig von Eingangs-/Ausgangsspannung und Last) |
| Betriebstemperatur | -40 °C bis +125 °C |

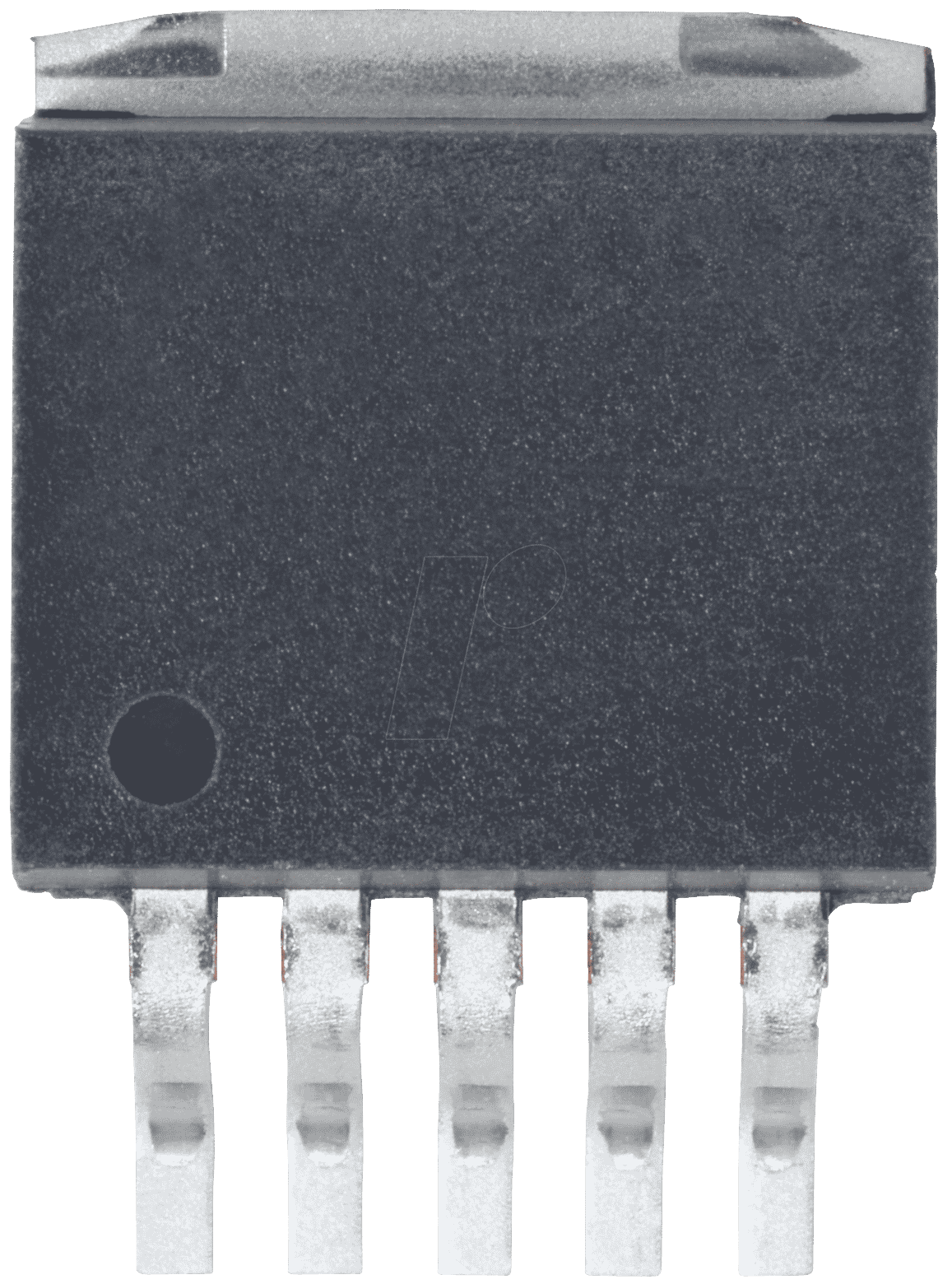

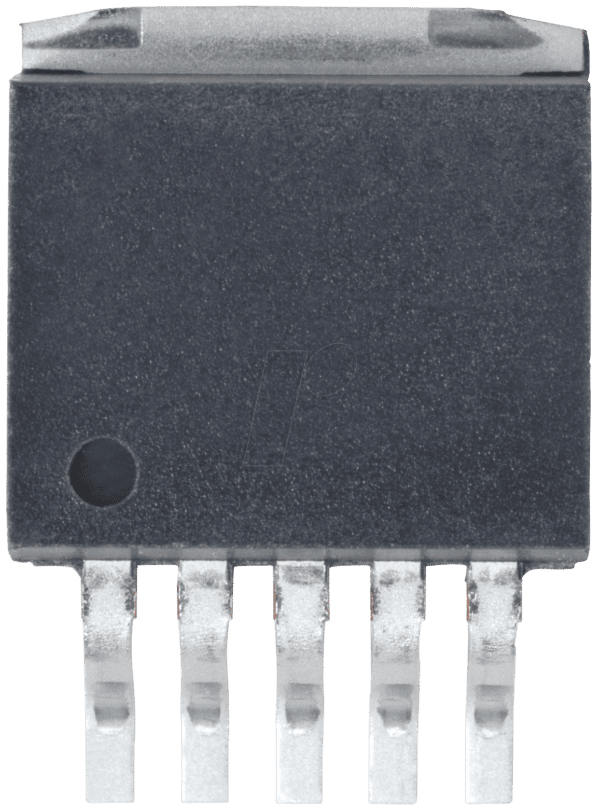

| Gehäuseform | TO-220-5 (oder vergleichbar, zur guten Wärmeableitung) |
| Schutzfunktionen | Überstromschutz, thermische Abschaltung |
| Konfiguration | Festfrequenz, Schritt-down, einstellbar |
Vorteile des LM 2596 S-ADJ im Überblick
- Hohe Energieeffizienz: Deutlich geringere Energieverluste und Wärmeentwicklung im Vergleich zu linearen Reglern.
- Großer Eingangs- und Ausgangsspannungsbereich: Bietet maximale Flexibilität für diverse Projekte.
- Einstellbare Ausgangsspannung: Ermöglicht präzise Anpassung an spezifische Anforderungen.
- Integrierte Schutzschaltungen: Bietet Sicherheit für die angeschlossenen Komponenten und das Modul selbst.
- Kompaktes TO-Gehäuse: Ermöglicht einfache Integration in bestehende Schaltungen und reduziert den Platzbedarf.
- Robuste Leistung: Geeignet für anspruchsvolle Umgebungen und Dauereinsatz.
- Kosteneffiziente Lösung: Bietet exzellente Leistung zu einem wettbewerbsfähigen Preis.
Präzise Spannungsanpassung für Ihre Elektronik
Die einstellbare Ausgangsspannung des LM 2596 S-ADJ wird typischerweise über ein Potentiometer oder feste Widerstände realisiert, die in Verbindung mit dem internen Feedback-Netzwerk des IC arbeiten. Dies ermöglicht eine präzise Einstellung der gewünschten Spannung. Die hohe Schaltfrequenz von 150 kHz erlaubt zudem den Einsatz kleinerer externer Komponenten wie Spulen und Kondensatoren, was zur Kompaktheit der Gesamtlösung beiträgt.
Die Technik hinter dem Abwärts-Schaltregler
Ein Abwärts-Schaltregler, auch Buck Converter genannt, funktioniert, indem er die Eingangsspannung durch schnelles Ein- und Ausschalten eines Schalters (in diesem Fall im LM 2596 integriert) zerhackt. Ein nachgeschalteter Energiespeicher (eine Spule) und ein Filterkondensator glätten diese gepulste Spannung zu einer stabilen Gleichspannung. Der LM 2596 S-ADJ verwendet eine proprietäre Spannungs- und Stromregelungstechnik, um eine hohe Regelgenauigkeit und Stabilität auch unter wechselnden Lastbedingungen zu gewährleisten. Das Suffix ADJ steht dabei für Adjustable, was die Möglichkeit der externen Einstellung der Ausgangsspannung betont.
FAQ – Häufig gestellte Fragen zu LM 2596 S-ADJ – Abwärts-Schaltregler , adj., 4,5 … 40 V, 1,2 … 37 V, 3 A, TO
Benötige ich spezielle Kühlung für den LM 2596 S-ADJ?
Für die meisten Anwendungen bis zu einem Ausgangsstrom von etwa 1,5 A bis 2 A bei moderaten Spannungsdifferenzen ist keine zusätzliche Kühlung erforderlich, da das TO-220-Gehäuse eine gute Wärmeableitung ermöglicht. Bei Betrieb nahe der maximalen Stromgrenze (3 A) oder bei großen Spannungsdifferenzen zwischen Ein- und Ausgang kann jedoch die Anbringung eines Kühlkörpers die Leistung und Lebensdauer optimieren.
Wie wird die Ausgangsspannung des LM 2596 S-ADJ eingestellt?
Die Ausgangsspannung wird durch ein externes Spannungsteiler-Netzwerk eingestellt, das aus einem Potentiometer (variabler Widerstand) oder einer Kombination aus festen Widerständen besteht. Dieses Netzwerk wird mit dem Feedback-Pin (FB) des LM 2596 verbunden. Die genaue Formel zur Widerstandsberechnung finden Sie im Datenblatt des Herstellers.
Ist der LM 2596 S-ADJ kurzschlussfest?
Ja, der LM 2596 S-ADJ verfügt über eine integrierte Überstromschutzfunktion. Diese schützt den Regler und die angeschlossene Last im Falle eines Kurzschlusses oder einer Überlastung, indem sie den Ausgangsstrom begrenzt. Bei anhaltender Überlastung kann die thermische Abschaltung den Regler zusätzlich schützen.
Welche externen Komponenten werden neben dem LM 2596 S-ADJ benötigt?
Neben dem LM 2596 S-ADJ selbst sind in der Regel eine Eingangs- und eine Ausgangs-Kondensator (zur Glättung und Filterung), eine Induktionsspule (Energiespeicher) und ein Potentiometer oder Widerstand für die Einstellung der Ausgangsspannung erforderlich. Die genauen Werte und Typen dieser Komponenten sollten dem Datenblatt entnommen werden, um optimale Leistung zu erzielen.
Kann der LM 2596 S-ADJ auch als Aufwärtswandler (Boost Converter) verwendet werden?
Nein, der LM 2596 S-ADJ ist explizit als Abwärts-Schaltregler (Buck Converter) konzipiert. Er kann nur Spannungen reduzieren, nicht erhöhen. Für Aufwärtswandleranwendungen sind spezielle ICs wie der LM 2577 oder ähnliche erforderlich.
Wie hoch ist der maximale Ausgangsstrom wirklich?
Der LM 2596 S-ADJ ist für einen maximalen kontinuierlichen Ausgangsstrom von 3 A spezifiziert. Es ist jedoch wichtig zu beachten, dass dieser Wert stark von der Eingangsspannung, der Ausgangsspannung und der effektiven Wärmeableitung abhängt. Bei sehr hohen Spannungsdifferenzen oder unzureichender Kühlung kann der tatsächlich nutzbare Dauerstrom geringer sein.
Ist der LM 2596 S-ADJ anfällig für elektrische Störungen (EMI)?
Wie alle Schaltregler kann der LM 2596 S-ADJ elektromagnetische Störungen (EMI) erzeugen. Durch die sorgfältige Auswahl und Platzierung der externen Komponenten, insbesondere der Spule und der Kondensatoren, sowie durch die Verwendung von Abschirmungen bei Bedarf, kann die EMI minimiert werden. Die relativ niedrige Schaltfrequenz von 150 kHz ist vorteilhaft im Vergleich zu höheren Frequenzen.
