LM 2596 S-5.0 – Ihr Präzisions-Abwärts-Schaltregler für zuverlässige Stromversorgung
Benötigen Sie eine stabile und effiziente Spannungsversorgung für Ihre Elektronikprojekte oder Embedded-Systeme, die über eine breite Eingangsspannung verfügt? Der LM 2596 S-5.0 Abwärts-Schaltregler ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die eine präzise und zuverlässige 5V-Ausgangsspannung bei gleichzeitig hohem Wirkungsgrad benötigen. Er überwindet die Grenzen von linearen Spannungsreglern durch seine Schaltreglertechnologie, welche eine deutlich geringere Wärmeentwicklung und somit höhere Effizienz ermöglicht, insbesondere bei höheren Eingangsspannungen.
Optimale Leistung durch fortschrittliche Schaltreglertechnologie
Im Vergleich zu einfachen linearen Spannungsreglern bietet der LM 2596 S-5.0 einen entscheidenden Vorteil: seine hochentwickelte Schaltreglertechnologie. Während lineare Regler überschüssige Spannung in Wärme umwandeln, arbeitet der LM 2596 S-5.0 durch schnelles Ein- und Ausschalten der Leistungstransistoren und nutzt Induktivitäten und Kondensatoren zur Glättung, was zu einem signifikant höheren Wirkungsgrad führt. Dies bedeutet, dass weniger Energie verloren geht und weniger Wärme abgeführt werden muss. Gerade bei größeren Spannungsdifferenzen zwischen Ein- und Ausgang ist dies ein fundamentaler Unterschied, der die Lebensdauer Ihrer angeschlossenen Komponenten verlängert und die Gesamtenergieeffizienz Ihrer Schaltung verbessert. Die integrierte Präzisionsschaltung des LM 2596 S-5.0 gewährleistet eine stabile 5.0V-Ausgangsspannung, auch wenn die Eingangsspannung schwankt.
Vielseitige Anwendungsmöglichkeiten
Der LM 2596 S-5.0 ist ein äußerst vielseitiger Spannungsregler, der sich für eine breite Palette von Anwendungen eignet. Seine Fähigkeit, Eingangsspannungen von 4.5V bis zu 40V zu verarbeiten und eine konstante Ausgangsspannung von 5.0V bei einem maximalen Strom von 3A zu liefern, macht ihn zu einem unverzichtbaren Bauteil für:
- DIY-Elektronikprojekte: Von der Stromversorgung von Mikrocontrollern wie Arduino oder Raspberry Pi bis hin zur Speisung von Sensoren und Aktoren.
- Automobilanwendungen: Die Umwandlung der Bordspannung (oft schwankend) in eine stabile 5V-Versorgung für Navigationssysteme, Dashcams oder andere 5V-Geräte.
- Industrielle Steuerungen: Zuverlässige Stromversorgung für Embedded-Systeme und Sensoren in rauen Umgebungen.
- Mobile Stromversorgungen: Effiziente Stromwandlung für batteriebetriebene Geräte, um die Laufzeit zu maximieren.
- LED-Treiber: Konstante Stromversorgung für Hochleistungs-LEDs, wo Präzision und Effizienz entscheidend sind.
- Laboraufbauten: Stabile und reproduzierbare Spannungsquellen für experimentelle Schaltungen.
Hochentwickelte Merkmale und Vorteile
Der LM 2596 S-5.0 Abwärts-Schaltregler zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zur optimalen Wahl für anspruchsvolle Anwendungen machen:
- Breiter Eingangsspannungsbereich: Von 4.5V bis 40V, was eine hohe Flexibilität bei der Wahl der Stromquelle ermöglicht.
- Feste Ausgangsspannung von 5.0V: Bietet eine präzise und stabile Versorgungsspannung für die meisten digitalen und analogen Schaltungen.
- Hoher Ausgangsstrom: Bis zu 3A Dauerstrom, ausreichend für eine Vielzahl von leistungsintensiven Komponenten.
- Hoher Wirkungsgrad: Typischerweise über 80-90%, was zu minimaler Wärmeentwicklung und Energieeinsparung führt.
- Integrierte Schutzfunktionen: Enthält Überstromschutz und thermische Abschaltung zum Schutz des Reglers und der angeschlossenen Geräte.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten (Induktivität, Drossel und Kondensatoren), was den Schaltungsaufbau vereinfacht.
- Robuste TO-263-5 Gehäuse: Bietet gute thermische Eigenschaften und eine einfache Montage auf Leiterplatten, auch mit Kühlkörpern.
- Einstellbare Schaltung (adj. Modells sind nicht hier gemeint, aber das 5.0 steht für feste Spannung): Die 5.0V-Version ist eine Festspannungsvariante, die eine vordefinierte und stabile Ausgangsspannung garantiert, ohne dass eine zusätzliche Einstellung erforderlich ist. Dies minimiert das Risiko von Fehlkonfigurationen und vereinfacht die Anwendung.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des LM 2596 S-5.0 wird durch seine präzisen technischen Parameter untermauert. Diese Spezifikationen sind entscheidend für die zuverlässige Auslegung von Schaltungen und die Vorhersage des Verhaltens unter verschiedenen Betriebsbedingungen:
| Merkmal | Spezifikation |
|---|---|
| Modell | LM 2596 S-5.0 |
| Typ | Abwärts-Schaltregler (Buck Converter) |
| Eingangsspannungsbereich | 4.5 V bis 40 V DC |
| Ausgangsspannung | Fest 5.0 V DC |
| Maximaler Ausgangsstrom | 3 A |
| Wirkungsgrad | Bis zu 90% (typisch, abhängig von Eingangsspannung und Last) |
| Schaltfrequenz | 150 kHz (typisch) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäusetyp | TO-263-5 |
| Schutzfunktionen | Überstromschutz, Thermische Abschaltung |
| Referenzspannung (intern) | Präzise 5.0V (spezifisch für die S-5.0 Variante) |
| Anzahl der externen Komponenten | Minimal (typischerweise 1 Induktivität, 2 Kondensatoren) |
Integration und Montage

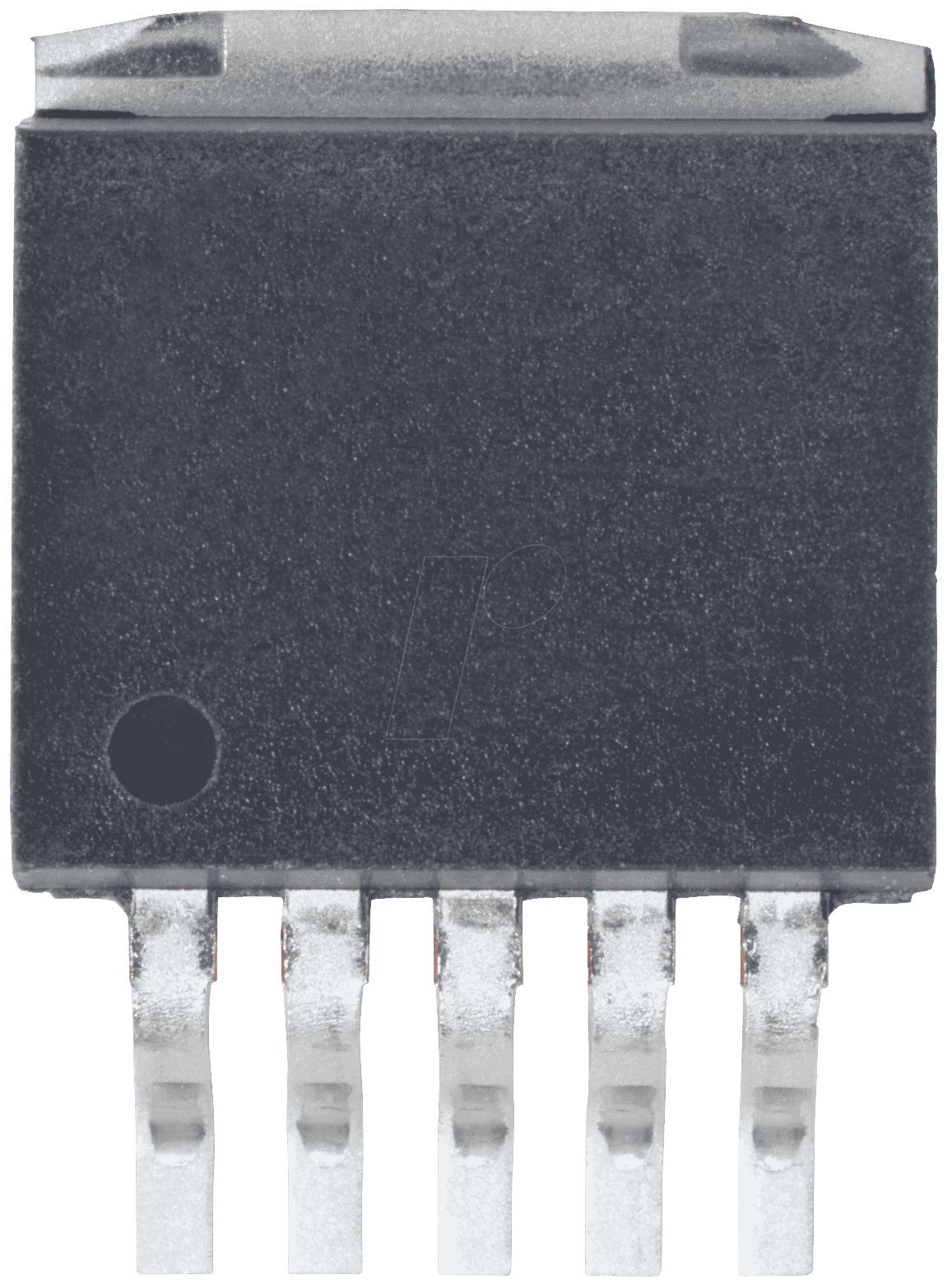

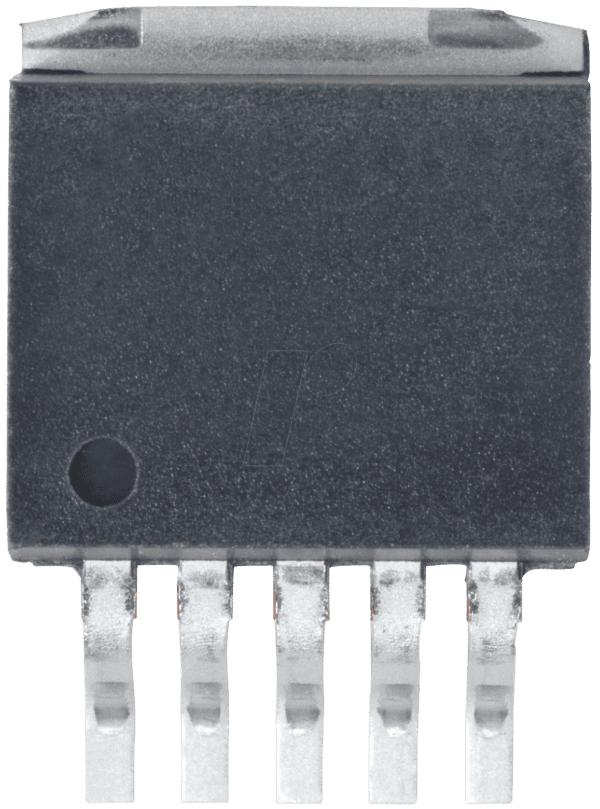

Der LM 2596 S-5.0 wird im gängigen TO-263-5-Gehäuse geliefert. Dieses Paket bietet eine gute Balance zwischen thermischer Leistung und Montagefreundlichkeit. Für Anwendungen, die den maximalen Ausgangsstrom von 3A über längere Zeiträume nutzen oder in Umgebungen mit erhöhter Umgebungstemperatur arbeiten, wird die Anbringung eines Kühlkörpers auf dem TO-263-Gehäuse dringend empfohlen, um eine optimale Wärmeableitung zu gewährleisten und die Zuverlässigkeit des Bauteils zu sichern. Die Pins sind für die Montage auf Standard-Leiterplatten mit Durchstecktechnik konzipiert, was eine einfache Integration in bestehende oder neue Schaltungsdesigns ermöglicht.
Warum Lan.de Ihr Partner für Elektronikkomponenten ist
Bei Lan.de verstehen wir die Anforderungen moderner Elektronikentwicklung. Wir bieten Ihnen nicht nur hochwertige Komponenten wie den LM 2596 S-5.0, sondern auch das nötige technische Know-how, um Ihre Projekte erfolgreich umzusetzen. Unsere sorgfältige Auswahl an Produkten garantiert Ihnen Zuverlässigkeit und Leistung. Wir sind Ihr vertrauenswürdiger Anbieter für Elektronik, Technik und IT-Komponenten, stets mit dem Fokus auf Qualität und Kundenzufriedenheit.
FAQ – Häufig gestellte Fragen zu LM 2596 S-5.0 – Abwärts-Schaltregler , adj., 4,5 … 40 V, 5,0 V, 3 A, TO-263-5
Benötigt der LM 2596 S-5.0 eine zusätzliche Kühlung?
Die Notwendigkeit einer zusätzlichen Kühlung hängt stark von der Anwendung und der Betriebsweise ab. Bei geringer Last oder wenn die Differenz zwischen Ein- und Ausgangsspannung gering ist, kann die Eigenwärme des Bauteils oft ausreichend abgeführt werden. Wenn jedoch der maximale Ausgangsstrom von 3A über längere Zeit genutzt wird oder die Umgebungstemperatur hoch ist, ist die Montage eines Kühlkörpers auf dem TO-263-Gehäuse zur Sicherstellung einer zuverlässigen und langlebigen Funktion unerlässlich.
Welche externen Komponenten werden für den Betrieb des LM 2596 S-5.0 benötigt?
Für den grundlegenden Betrieb des LM 2596 S-5.0 benötigen Sie typischerweise eine Eingangskondensator zur Glättung der Eingangsspannung und zur Reduzierung von Rauschen, eine Ausgangskondensator zur Glättung der Ausgangsspannung und zur Verbesserung der transienten Reaktion sowie eine Induktivität, die für den gegebenen Strom und die gewünschte Ausgangsspannung dimensioniert ist. Die genauen Werte und Typen dieser Komponenten sollten anhand der typischen Anwendungsschaltkreise im Datenblatt des Herstellers ermittelt werden.
Ist der LM 2596 S-5.0 mit allen Mikrocontrollern kompatibel?
Ja, der LM 2596 S-5.0 liefert eine stabile 5.0V-Gleichspannung, die mit den meisten Mikrocontrollern wie Arduino, ESP32 oder Raspberry Pi und deren Peripheriegeräten kompatibel ist. Diese Ausgangsspannung ist die Standardversorgungsspannung für viele logische Bausteine und Sensoren in der Mikrocontroller-Welt. Achten Sie jedoch darauf, dass der maximale Strombedarf Ihrer gesamten Schaltung die 3A des Reglers nicht überschreitet.
Was bedeutet die Bezeichnung „adj.“ im Zusammenhang mit LM 2596?
Die Bezeichnung „adj.“ (adjustible) bezieht sich auf Modelle des LM 2596, bei denen die Ausgangsspannung mit Hilfe externer Widerstände eingestellt werden kann. Der LM 2596 S-5.0 hingegen ist eine Festspannungsversion, die eine vordefinierte und stabile Ausgangsspannung von exakt 5.0V liefert, ohne dass eine externe Einstellung erforderlich ist. Dies vereinfacht die Schaltung und minimiert das Risiko von Fehlkonfigurationen.
Wie unterscheidet sich der LM 2596 S-5.0 von linearen Spannungsreglern?
Der Hauptunterschied liegt in der Effizienz. Lineare Spannungsregler (wie z.B. der LM7805) wandeln überschüssige Eingangsspannung in Wärme um, was zu einem geringeren Wirkungsgrad führt, insbesondere bei großen Spannungsdifferenzen. Der LM 2596 S-5.0 ist ein Schaltregler, der durch schnelles Ein- und Ausschalten der Leistungskomponenten und die Verwendung von Induktivitäten und Kondensatoren eine deutlich höhere Effizienz erzielt. Dies bedeutet weniger Wärmeentwicklung, geringeren Energieverbrauch und die Möglichkeit, mit höheren Eingangsspannungen zu arbeiten, ohne dass das Bauteil überhitzt.
Kann der LM 2596 S-5.0 zur Stromversorgung von leistungsstarken LEDs verwendet werden?
Ja, der LM 2596 S-5.0 ist gut geeignet, um leistungsstarke LEDs mit einer stabilen 5.0V-Versorgung zu betreiben, insbesondere wenn die LEDs für eine Betriebsspannung von 5V ausgelegt sind. Beachten Sie jedoch, dass viele Hochleistungs-LEDs einen konstanten Strom benötigen, und nicht nur eine konstante Spannung. Für solche Anwendungen könnte ein spezieller Konstantstromtreiber erforderlich sein, oder der LM 2596 S-5.0 kann als Teil einer solchen Schaltung zur Erzeugung der benötigten Spannung dienen.
Welche Schutzfunktionen sind im LM 2596 S-5.0 integriert?
Der LM 2596 S-5.0 verfügt über integrierte Schutzmechanismen, die seine Zuverlässigkeit und die Sicherheit angeschlossener Geräte erhöhen. Dazu gehören ein Überstromschutz, der den Ausgangsstrom begrenzt, um eine Beschädigung des Reglers oder der Last bei Überlastung zu verhindern, sowie eine thermische Abschaltung, die den Regler bei Überschreitung einer sicheren Betriebstemperatur deaktiviert, um thermische Schäden zu vermeiden.
