Präzise Spannungsregelung für anspruchsvolle Projekte: Der LM 2595 S-5.0 Abwärts-Schaltregler
Für Elektronik-Enthusiasten, Entwickler und Ingenieure, die eine stabile und effiziente Stromversorgung für ihre Schaltungen benötigen, ist die präzise Wandlung von Eingangsspannungen eine zentrale Herausforderung. Der LM 2595 S-5.0 Abwärts-Schaltregler adressiert genau diese Anforderung, indem er eine zuverlässige Umwandlung von einer breiten Eingangsspannungsspanne auf eine feste 5-Volt-Ausgangsspannung mit einem Strom von bis zu 1 Ampere ermöglicht. Seine robusten Spezifikationen und die TO-263-5-Bauform machen ihn zur idealen Wahl für professionelle und semiprofessionelle Anwendungen, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen.
Der LM 2595 S-5.0: Überlegene Effizienz und Stabilität
Im Vergleich zu linearen Spannungsreglern, die durch die Umwandlung von überschüssiger Spannung in Wärme Energie verschwenden, arbeitet der LM 2595 S-5.0 als Abwärts-Schaltregler. Dieses Schaltprinzip ermöglicht eine signifikant höhere Effizienz, was zu einer geringeren Wärmeentwicklung und somit zu einer längeren Lebensdauer der angeschlossenen Komponenten führt. Darüber hinaus bietet der LM 2595 S-5.0 eine herausragende Spannungsstabilität über einen breiten Lastbereich und Temperaturbereich hinweg, was ihn von einfacheren Reglerlösungen abhebt. Die feste 5V-Ausgangsspannung ist für eine Vielzahl von digitalen und analogen Schaltungen essentiell, und die Fähigkeit, Eingangsspannungen von 4,5V bis zu 40V zu verarbeiten, eröffnet ein breites Spektrum an Anwendungsmöglichkeiten, von batteriebetriebenen Geräten bis hin zu netzbetriebenen Systemen.
Kernfunktionen und Vorteile
Der LM 2595 S-5.0 Abwärts-Schaltregler zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einer bevorzugten Komponente für anspruchsvolle Projekte machen:
- Hohe Effizienz: Der Schaltregler-Ansatz minimiert Energieverluste, was zu einer geringeren Wärmeentwicklung und einer verbesserten Energieeffizienz führt. Dies ist entscheidend für batteriebetriebene Geräte oder Anwendungen mit hoher Leistungsdichte.
- Breiter Eingangsspannungsbereich: Mit einer Spanne von 4,5V bis 40V ist der Regler äußerst flexibel einsetzbar und kann eine Vielzahl von Stromquellen verarbeiten, von niedrigen Batterispannungen bis hin zu höheren Versorgungsspannungen.
- Stabile 5V-Ausgangsspannung: Eine präzise geregelte 5V-Ausgangsspannung ist für die zuverlässige Funktion vieler elektronischer Bauteile, wie Mikrocontroller, Sensoren und Logikschaltungen, unerlässlich.
- Integrierte Schutzfunktionen: Der LM 2595 S-5.0 verfügt über interne Schutzmechanismen wie Überstrom- und Übertemperaturschutz, die die Langlebigkeit des Reglers und der angeschlossenen Schaltungen gewährleisten.
- Einfache Anwendung: Dank seines integrierten Designs erfordert der LM 2595 S-5.0 nur wenige externe Komponenten, was die Schaltungsentwicklung vereinfacht und den Platzbedarf reduziert.

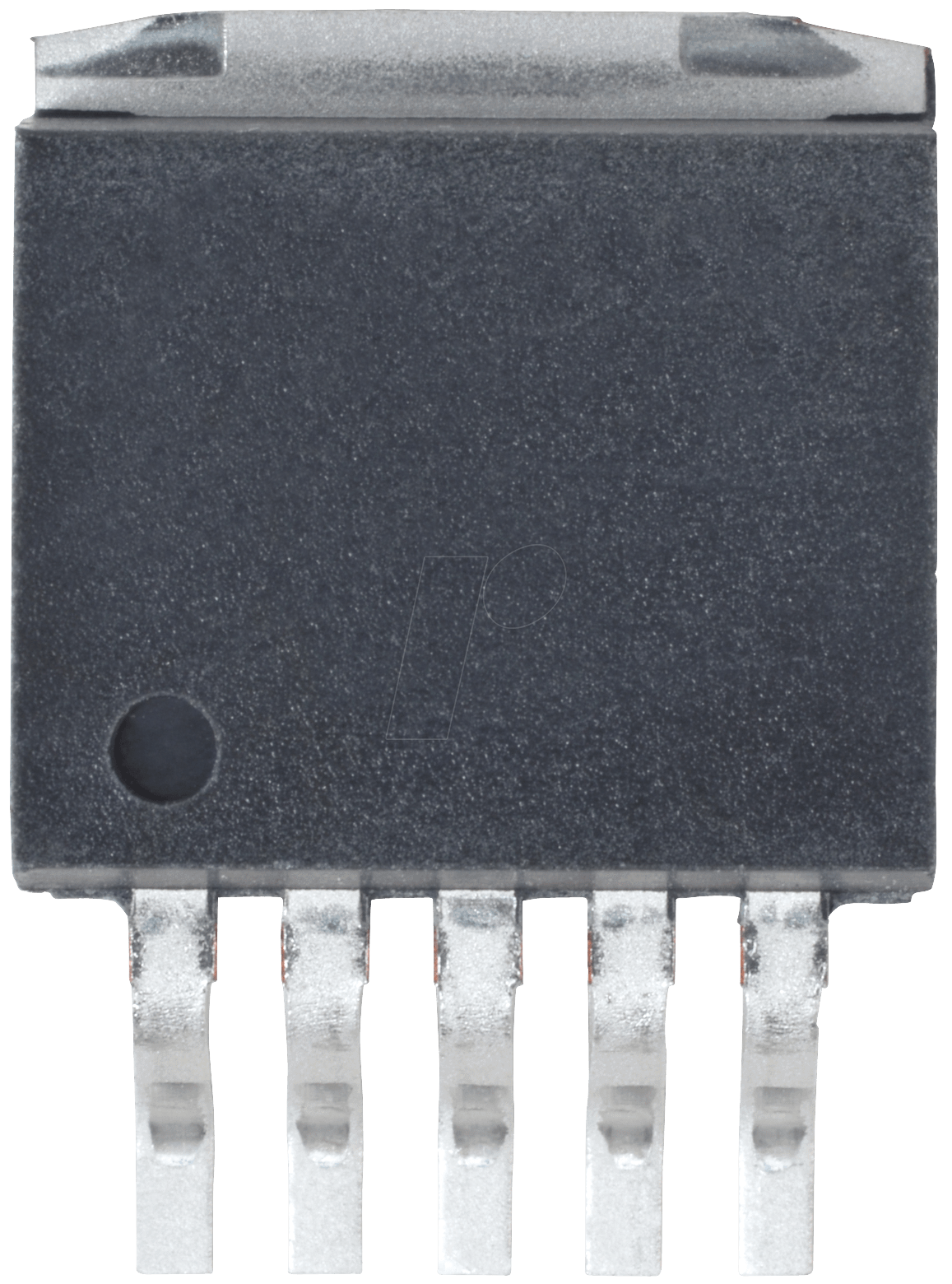

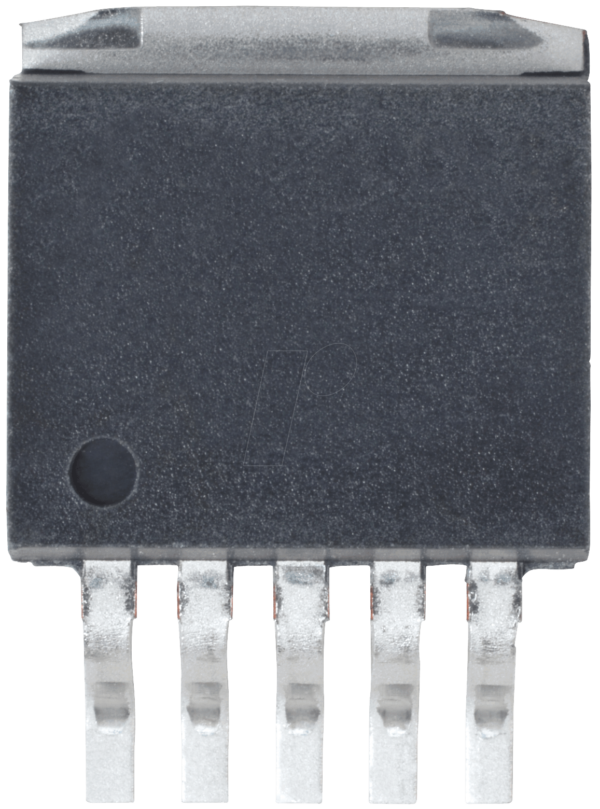

- Robuste TO-263-5-Bauform: Diese Gehäuseform ermöglicht eine effiziente Wärmeableitung und eine einfache Montage auf Leiterplatten, was für industrielle Anwendungen von Vorteil ist.
Technische Spezifikationen im Detail
Die genauen technischen Daten des LM 2595 S-5.0 Abwärts-Schaltreglers unterstreichen seine Leistungsfähigkeit und Zuverlässigkeit für professionelle Einsätze:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Abwärts-Schaltregler (DC-DC-Wandler) |
| Modellbezeichnung | LM 2595 S-5.0 |
| Eingangsspannungsbereich (Vin) | 4,5 V bis 40 V |
| Ausgangsspannung (Vout) | Fest 5 V |
| Maximaler Ausgangsstrom | 1 A |
| Schaltfrequenz | 150 kHz (typisch) |
| Wirkungsgrad | Bis zu 80% (abhängig von Vin und Last) |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Schutzfunktionen | Überstromschutz, thermischer Abschaltung |
| Gehäuseform | TO-263-5 (Surface Mount) |
| Referenzspannung | Intern stabilisiert |
| Induktions- und Kondensator-Anforderungen | Standardkomponenten, spezifikationsabhängig |
Anwendungsgebiete des LM 2595 S-5.0
Die Vielseitigkeit des LM 2595 S-5.0 Abwärts-Schaltreglers eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen technischen Disziplinen:
- Industrielle Automatisierung: Stromversorgung für Sensoren, Steuerungen und Kommunikationsmodule in Produktionsanlagen, die oft unter rauen Bedingungen betrieben werden.
- Automotive-Anwendungen: Bordnetz-Anwendungen, bei denen eine stabile 5V-Versorgung für Elektronik im Fahrzeug benötigt wird, oft mit schwankenden Eingangsspannungen durch Lichtmaschine und Batterie.
- Embedded Systems: Entwicklung von eingebetteten Systemen, IoT-Geräten und spezialisierter Hardware, bei denen eine kompakte und effiziente Spannungsversorgung entscheidend ist.
- Labor- und Testgeräte: Stromversorgung für Messinstrumente und Laboraufbauten, bei denen eine präzise und rauscharme Spannung unerlässlich ist.
- LED-Treiber: In Kombination mit geeigneten Komponenten zur Stromstabilisierung kann der LM 2595 S-5.0 als Basis für effiziente LED-Beleuchtungssysteme dienen.
FAQ – Häufig gestellte Fragen zu LM 2595 S-5.0 – Abwärts-Schaltregler, 4,5 … 40 Vin, 5 Vout, 1A, TO-263-5
Welche externe Beschaltung ist für den LM 2595 S-5.0 erforderlich?
Für den Betrieb des LM 2595 S-5.0 sind in der Regel nur wenige externe Komponenten notwendig: ein Eingangskondensator zur Filterung der Eingangsspannung, ein Ausgangskondensator zur Stabilisierung der Ausgangsspannung und eine Induktivität zur Energiespeicherung und Wandlung. Die genauen Werte und Typen dieser Komponenten sind im Datenblatt des Herstellers spezifiziert und hängen von der konkreten Anwendung und den gewünschten Rauschunterdrückungseigenschaften ab.
Wie hoch ist der maximale Eingangsstrom, den der LM 2595 S-5.0 verarbeiten kann?
Der LM 2595 S-5.0 selbst ist für einen Ausgangsstrom von bis zu 1 Ampere ausgelegt. Der Eingangsstrom ist höher als der Ausgangsstrom, da die Spannung reduziert wird und die Leistung (Produkt aus Spannung und Strom) auf der Eingangsseite durch den Wirkungsgrad etwas höher ist als auf der Ausgangsseite. Die genaue Stromaufnahme auf der Eingangsseite variiert je nach Eingangsspannung und Laststrom. Das Datenblatt liefert hierzu detaillierte Informationen.
Ist der LM 2595 S-5.0 für den Dauerbetrieb geeignet?
Ja, der LM 2595 S-5.0 ist für den Dauerbetrieb ausgelegt, solange die maximal zulässigen Betriebstemperaturen und Stromgrenzen eingehalten werden. Dank der integrierten Schutzfunktionen wie Übertemperaturschutz ist er auch gegen ungewollte Überlastsituationen abgesichert, die zu einer Abschaltung führen. Eine gute Wärmeableitung, insbesondere bei höheren Lasten, ist jedoch empfehlenswert, um die Lebensdauer zu maximieren.
Kann der LM 2595 S-5.0 auch als Aufwärtswandler (Boost Converter) verwendet werden?
Nein, der LM 2595 S-5.0 ist ein reiner Abwärts-Schaltregler (Buck Converter). Seine Topologie ist darauf ausgelegt, eine höhere Eingangsspannung in eine niedrigere Ausgangsspannung umzuwandeln. Für Aufwärtswandlungsanwendungen sind andere integrierte Schaltkreise erforderlich.
Welche Vorteile bietet die TO-263-5-Bauform?
Die TO-263-5-Bauform ist ein Oberflächenmontage-Gehäuse (SMD), das eine einfache und automatische Bestückung auf Leiterplatten ermöglicht. Es bietet außerdem eine gute Oberfläche für die Wärmeableitung, was für Leistungselektronik von Vorteil ist. Dies erleichtert die Integration in kompakte Designs und reduziert den Bedarf an zusätzlichen Kühlkörpern bei moderaten Lasten.
Wie beeinflusst die Eingangsspannung die Effizienz des LM 2595 S-5.0?
Die Effizienz eines Schaltreglers wie des LM 2595 S-5.0 hängt unter anderem vom Verhältnis zwischen Eingangs- und Ausgangsspannung ab. Generell ist die Effizienz oft am höchsten, wenn die Differenz zwischen Eingangs- und Ausgangsspannung gering ist. Bei sehr hohen Eingangsspannungen kann die Effizienz leicht abnehmen, aber der LM 2595 S-5.0 bleibt auch in diesen Fällen deutlich effizienter als lineare Regler.
Wo finde ich detaillierte Informationen zur Schaltungsentwicklung mit dem LM 2595 S-5.0?
Die umfassendste und wichtigste Informationsquelle für die Schaltungsentwicklung mit dem LM 2595 S-5.0 ist das offizielle Datenblatt des Herstellers. Dort finden Sie detaillierte Schaltpläne, Empfehlungen für externe Komponenten, Tabellen mit typischen Leistungsdaten und Anwendungshinweise. Wir bei Lan.de stellen Ihnen dieses Datenblatt selbstverständlich zur Verfügung.
