Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen Lösung zur flexiblen Anpassung von Gleichspannungen in Ihren Elektronikprojekten? Der LM 2577 T-ADJ ist die ultimative Wahl für Entwickler, Bastler und Ingenieure, die eine präzise Step-Up/Down-Wandlung mit hoher Effizienz und einfacher Handhabung benötigen. Dieses integrierte Schaltregler-IC übertrifft herkömmliche lineare Regler bei weitem, indem es Energieverluste minimiert und eine breite Palette von Eingangs- und Ausgangsspannungen ermöglicht.
Der LM 2577 T-ADJ: Überragende Leistung und Flexibilität
Der LM 2577 T-ADJ zeichnet sich durch seine bemerkenswerte Vielseitigkeit aus. Er ermöglicht die Umwandlung von Eingangsspannungen zwischen 3,5 V und 40 V DC in Ausgangsspannungen, die stufenlos von 1,23 V bis 60 V DC einstellbar sind. Diese enorme Bandbreite macht ihn zum idealen Baustein für unterschiedlichste Stromversorgungsanforderungen, von der Versorgung empfindlicher Mikrocontroller bis hin zur Stromversorgung leistungsintensiver Module. Im Vergleich zu Festspannungsreglern oder diskreten Schaltungen bietet der LM 2577 T-ADJ eine signifikant höhere Effizienz, insbesondere bei großen Spannungsdifferenzen. Dies führt zu geringerer Wärmeentwicklung und damit zu einer erhöhten Zuverlässigkeit und Langlebigkeit Ihrer Schaltungen. Die integrierte NTC-Schutzfunktion und die Überstromschutzmechanismen sorgen für zusätzliche Sicherheit.
Anwendungsbereiche und Kernvorteile des LM 2577 T-ADJ
Der LM 2577 T-ADJ findet breite Anwendung in einer Vielzahl von Elektronikprojekten, darunter:
- Mobile Stromversorgungen: Wandeln Sie die variable Batteriespannung in eine stabile und benötigte Betriebsspannung für Ihre Geräte um.
- LED-Treiber: Erzeugen Sie präzise Strom- und Spannungsniveaus für die Ansteuerung von Hochleistungs-LEDs in Beleuchtungsanwendungen.
- Netzteildesigns: Realisieren Sie flexible und effiziente Netzteile für Laborgeräte, Audio-Verstärker oder andere Elektronik-Systeme.
- Batterie-Management-Systeme: Optimieren Sie die Energieversorgung von Systemen, die von unterschiedlichen Batteriequellen gespeist werden.
- DIY-Elektronik und Prototyping: Ermöglicht schnelle und flexible Anpassung von Spannungen in Entwicklungsphasen und für individuelle Projekte.
Die Kernvorteile des LM 2577 T-ADJ im Überblick:
- Hohe Effizienz: Reduziert Energieverluste und Wärmeentwicklung.
- Breiter Spannungsbereich: Sowohl Eingangs- als auch Ausgangsspannungen flexibel einstellbar.
- Integrierter Schaltregler: Reduziert die Notwendigkeit externer Komponenten und vereinfacht das Schaltungsdesign.
- Einstellbare Ausgangsspannung: Bietet maximale Flexibilität für unterschiedlichste Anforderungen.
- Robuste Bauform (TO-220-5): Geeignet für den Einsatz in anspruchsvollen Umgebungen und für höhere Strombelastungen.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überstrom und thermischer Überlastung.
- Hohe Zuverlässigkeit: Entwickelt für den langlebigen Einsatz in professionellen und hobby-elektronischen Anwendungen.
Technische Spezifikationen und Leistungsmerkmale
| Merkmal | Beschreibung |
|---|---|
| IC-Typ | Step-Up/Down Schaltregler, einstellbar |
| Hersteller-Bauteilnummer | LM 2577 T-ADJ |
| Spannungsbereich Eingang | 3,5 V bis 40 V DC |
| Spannungsbereich Ausgang (einstellbar) | 1,23 V bis 60 V DC |
| Maximaler Ausgangsstrom | 1,5 A (kontinuierlich), 3 A (Spitze) |
| Schaltfrequenz | Bis zu 52 kHz |

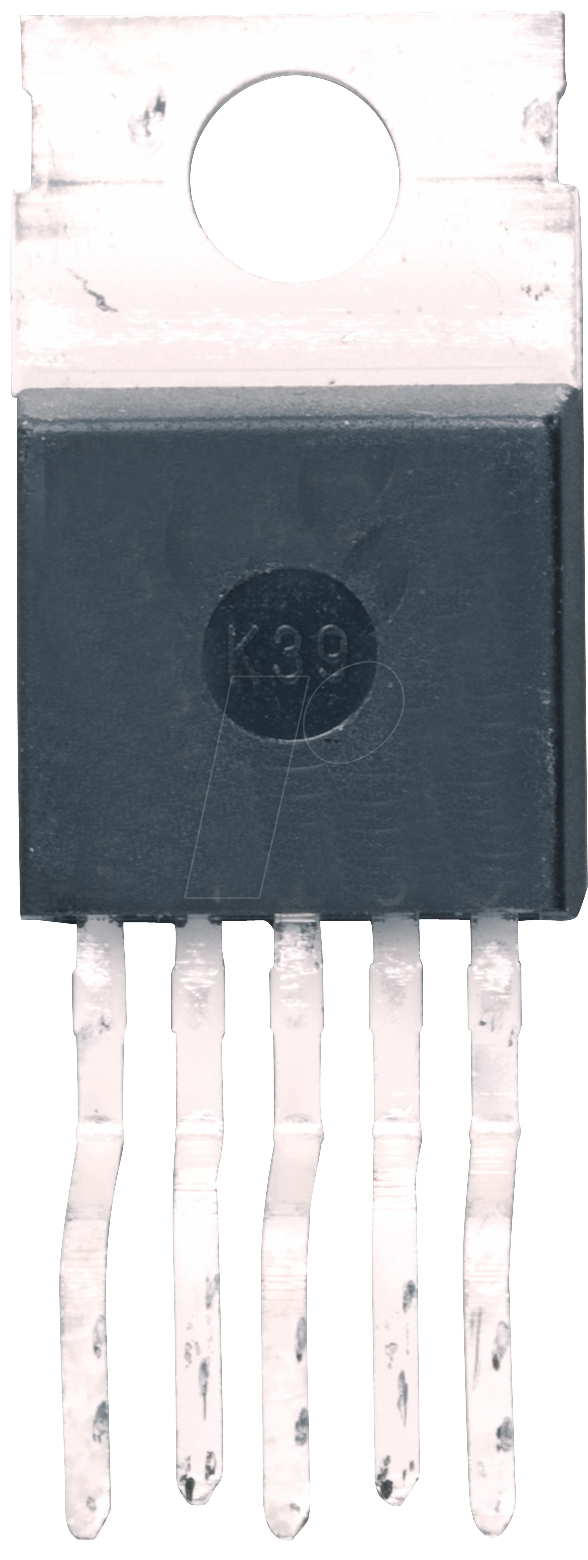

| Gehäuseform | TO-220-5 |
| Wirkungsgrad | Bis zu 85% (abhängig von Ein-/Ausgangsspannung und Last) |
| Besonderheiten | Integrierter NTC-Schutz, Überstromschutz, Einfache Schaltungskonfiguration |
Detaillierte Betrachtung der Funktionalität und Technologie
Der LM 2577 T-ADJ repräsentiert eine hochentwickelte Generation von integrierten Schaltreglern. Seine Kernfunktionalität basiert auf einem effizienten Schaltprinzip, das deutlich weniger Energie in Wärme umwandelt als herkömmliche lineare Spannungsregler. Diese Effizienz ist entscheidend, wenn es darum geht, Batterielaufzeiten zu verlängern oder die thermische Belastung in kompakten elektronischen Systemen zu minimieren. Die „T-ADJ“-Kennzeichnung weist auf die einstellbare Ausgangsspannung hin, die über einen externen Spannungsteiler realisiert wird. Dies ermöglicht eine nahezu unbegrenzte Anpassung der Ausgangsspannung innerhalb des spezifizierten Bereichs, was ihn zu einer äußerst flexiblen Komponente macht.
Die Eingangsspannungsbandbreite von 3,5 V bis 40 V ist bemerkenswert und deckt eine breite Palette von Stromquellen ab, von einzelnen Li-Ion-Zellen bis hin zu höheren Gleichspannungen. Die Fähigkeit, diese Spannungen in einen Ausgangsbereich von 1,23 V bis 60 V zu transformieren, ermöglicht sowohl Step-Up- als auch Step-Down-Konfigurationen in einer einzigen Komponente. Dies eliminiert die Notwendigkeit, separate Step-Up- und Step-Down-Wandler für verschiedene Teile eines Projekts zu verwenden, was Kosten und Platz spart.
Die TO-220-5 Gehäuseform ist ein Standard in der Leistungselektronik und bietet eine gute Wärmeabfuhr sowie eine einfache Montage auf Leiterplatten. Für Anwendungen mit höherer Stromlast kann die Wärmeableitung durch die Verwendung eines Kühlkörpers weiter optimiert werden. Die integrierten Schutzschaltungen sind ein integraler Bestandteil des Designs und bieten eine wichtige Schutzschicht gegen versehentliche Überlastungen oder Kurzschlüsse, die andernfalls die empfindlichen Komponenten des Systems beschädigen könnten.
Die Implementierung des LM 2577 T-ADJ erfordert die Beachtung einiger grundlegender Designprinzipien für Schaltregler, wie z.B. die korrekte Auswahl von Induktivitäten, Kondensatoren und Widerständen für den Spannungsteiler. Die spezifischen Empfehlungen und typischen Schaltungskonfigurationen sind in den zugehörigen Datenblättern detailliert dokumentiert und bieten eine solide Grundlage für den erfolgreichen Einsatz. Die Verwendung von qualitativ hochwertigen externen Komponenten ist entscheidend, um die volle Leistungsfähigkeit und Zuverlässigkeit des LM 2577 T-ADJ zu gewährleisten.
FAQ – Häufig gestellte Fragen zu LM 2577 T-ADJ – Step-Up/Down, adj., 3,5 … 40 V, 1,23 … 60 V, TO-220-5
Ist der LM 2577 T-ADJ für die Versorgung von Mikrocontrollern geeignet?
Ja, der LM 2577 T-ADJ ist sehr gut für die Versorgung von Mikrocontrollern geeignet. Seine Fähigkeit, präzise und stabile Ausgangsspannungen einzustellen, auch bei schwankenden Eingangsspannungen, macht ihn ideal für empfindliche Mikrocontroller-Anwendungen, bei denen eine konstante Betriebsspannung unerlässlich ist.
Kann der LM 2577 T-ADJ als LED-Treiber verwendet werden?
Absolut. Der LM 2577 T-ADJ kann in Verbindung mit einer geeigneten Strombegrenzungsschaltung als effizienter LED-Treiber eingesetzt werden. Die einstellbare Ausgangsspannung ermöglicht es, die spezifischen Anforderungen verschiedener Hochleistungs-LEDs zu erfüllen.
Welche maximalen Ausgangsströme sind mit dem LM 2577 T-ADJ möglich?
Der LM 2577 T-ADJ kann kontinuierlich einen Ausgangsstrom von bis zu 1,5 A liefern. Kurzzeitige Spitzenströme von bis zu 3 A sind ebenfalls möglich, abhängig von der Auslegung der Schaltung und der Wärmeableitung.
Wie wird die Ausgangsspannung des LM 2577 T-ADJ eingestellt?
Die Ausgangsspannung wird durch einen externen Spannungsteiler, bestehend aus zwei Widerständen, eingestellt. Der Wert des oberen Widerstands im Spannungsteiler bestimmt, zusammen mit dem internen Referenzspannungs-Feedback-Pin, die Höhe der Ausgangsspannung. Die genauen Formeln und typischen Werte finden Sie im Datenblatt des Herstellers.
Muss ich einen Kühlkörper für den LM 2577 T-ADJ verwenden?
Die Notwendigkeit eines Kühlkörpers hängt stark von der Anwendungsbedingung ab. Bei niedrigen Spannungsdifferenzen und moderaten Lasten kann der LM 2577 T-ADJ möglicherweise ohne Kühlkörper betrieben werden. Bei höheren Lasten oder großen Spannungsdifferenzen, die zu einer erhöhten Wärmeentwicklung führen, ist die Verwendung eines Kühlkörpers zur Gewährleistung der Zuverlässigkeit und Lebensdauer dringend empfohlen.
Ist der LM 2577 T-ADJ gegen Kurzschlüsse geschützt?
Ja, der LM 2577 T-ADJ verfügt über eine integrierte Überstromschutzschaltung, die die Komponente im Falle eines Kurzschlusses oder einer Überlastung schützt, indem sie die Ausgangsstromabgabe begrenzt und so Schäden verhindert.
Welche Art von Induktivität wird für den LM 2577 T-ADJ benötigt?
Für den LM 2577 T-ADJ werden Leistungsinduktivitäten mit einer passenden Strombelastbarkeit und einem geeigneten Induktivitätswert benötigt. Der genaue Induktivitätswert hängt von der gewünschten Schaltfrequenz, der Eingangs- und Ausgangsspannung sowie der maximalen Stromlast ab. Typische Werte liegen im Bereich von einigen zehn bis mehreren hundert Mikrohenrys. Es ist ratsam, die Empfehlungen im Datenblatt zu beachten.
