LM 2576 T3.3 – Ihr Professioneller Abwärts-Spannungsregler für Stabile Stromversorgungen
Sie benötigen eine zuverlässige und effiziente Lösung zur Umwandlung höherer Eingangsspannungen in eine stabile 3,3V-Ausgangsspannung für Ihre anspruchsvollen Elektronikprojekte? Der LM 2576 T3.3 – ein fest eingestellter 3A Abwärts-Spannungsregler mit einem Eingangsspannungsbereich von 4 bis 40V – ist die ideale Wahl für Entwickler, Ingenieure und ambitionierte Bastler, die Wert auf Präzision und Leistungsfähigkeit legen. Dieses Bauteil überwindet die Einschränkungen einfacher linearer Regler und bietet eine überlegene Effizienz und thermische Leistung, was es zur überlegenen Wahl gegenüber Standardlösungen macht.
Maximale Effizienz und Leistungsfähigkeit: Der Kern des LM 2576 T3.3
Der LM 2576 T3.3 repräsentiert die Spitze der Abwärtswandler-Technologie. Im Gegensatz zu linearen Spannungsreglern, die überschüssige Energie als Wärme dissipieren, arbeitet der LM 2576 T3.3 als Schaltregler. Dies bedeutet, dass er die Eingangsspannung mit hoher Frequenz ein- und ausschaltet, wodurch Verluste minimiert und die Energieeffizienz erheblich gesteigert wird. Diese inhärente Effizienz ist entscheidend für batteriebetriebene Anwendungen und Systeme, bei denen Wärmeentwicklung ein kritisches Problem darstellt.
Überlegene Vorteile gegenüber Standardlösungen
- Hohe Effizienz: Deutlich geringere Wärmeentwicklung im Vergleich zu linearen Reglern, was zu einer längeren Lebensdauer der Komponenten und geringeren Kühlungsanforderungen führt.
- Breiter Eingangsspannungsbereich: Mit einer Eingangstoleranz von 4 bis 40V ist der LM 2576 T3.3 flexibel einsetzbar und kann mit einer Vielzahl von Stromquellen betrieben werden, von niedrigen Batterispannungen bis hin zu Netzteil-Outputs.
- Feste Ausgangsspannung: Die integrierte Festspannung von 3,3V vereinfacht das Design, da keine externen Widerstandsnetzwerke zur Einstellung der Ausgangsspannung erforderlich sind. Dies reduziert die Bauteilanzahl und das Risiko von Fehlkonfigurationen.
- Integrierte Schutzfunktionen: Der LM 2576 T3.3 verfügt über integrierte Schutzmechanismen wie Überstrom- und Übertemperaturschutz, die Ihre Schaltung vor Schäden bewahren und die Zuverlässigkeit erhöhen.
- Hohe Strombelastbarkeit: Mit einer maximalen Ausgangsstromstärke von 3A können auch stromhungrigere Anwendungen stabil versorgt werden, ohne dass zusätzliche Leistungstransistoren benötigt werden.
- Einfache Schaltung: Die Implementierung eines Schaltreglers war nie einfacher. Der LM 2576 T3.3 benötigt nur wenige externe Komponenten, was das Schaltungsdesign vereinfacht und Platz spart.
Anwendungsgebiete und Design-Überlegungen
Der LM 2576 T3.3 ist aufgrund seiner herausragenden Eigenschaften und seiner einfachen Handhabung prädestiniert für eine breite Palette von Anwendungen. Dazu gehören:
- Stromversorgungen für Mikrocontroller und Logikschaltungen: Viele moderne Mikrocontroller und digitale ICs benötigen eine stabile 3,3V-Versorgung. Der LM 2576 T3.3 liefert diese zuverlässig und effizient.
- Mobile und batteriebetriebene Geräte: Die hohe Effizienz minimiert den Stromverbrauch, was die Laufzeit von portablen Geräten verlängert.
- Kfz-Elektronik: Die robuste Natur und der weite Eingangsspannungsbereich machen ihn ideal für den Einsatz im anspruchsvollen Umfeld von Fahrzeugen.
- Industrielle Steuerungen: Stabile und zuverlässige Spannungsversorgungen sind das Rückgrat jeder industriellen Steuerung.
- LED-Treiber: In bestimmten Konfigurationen kann der LM 2576 T3.3 als effizienter Stromregler für LEDs eingesetzt werden.
Bei der Implementierung ist die korrekte Dimensionierung der externen Komponenten, insbesondere der Induktivitäten und Kondensatoren, entscheidend für optimale Leistung und Stabilität. Die Auswahl von Bauteilen mit geringem äquivalentem Serienwiderstand (ESR) und hoher Strombelastbarkeit wird empfohlen, um die Effizienz zu maximieren und die Wärmeentwicklung weiter zu reduzieren. Die thermische Anbindung des TO-220-5 Gehäuses an einen Kühlkörper ist bei maximaler Strombelastung oder hohen Umgebungstemperaturen ratsam, um die Betriebssicherheit zu gewährleisten.
Technische Spezifikationen im Detail
Der LM 2576 T3.3 ist ein monolithischer integrierter Schaltkreis, der als leistungsstarker Step-Down (Abwärts-) Spannungsregler konzipiert ist. Er integriert einen Fehlerverstärker, einen Frequenzkompensationsschaltkreis, einen Bandlückenreferenz, einen Stromlimit-Schaltkreis und eine Ausgangsschaltertransistor-Schaltung auf einem einzigen Chip. Dies vereinfacht das Design erheblich und reduziert die Anzahl der externen Komponenten, die für den Betrieb erforderlich sind.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Abwärts-Spannungsregler, fest |
| Modellnummer | LM 2576 T3.3 |
| Eingangsspannungsbereich | 4 V bis 40 V DC |
| Ausgangsspannung | 3,3 V DC (fest eingestellt) |
| Maximaler Ausgangsstrom | 3 A |
| Betriebsfrequenz | 52 kHz (typisch) |
| Effizienz (typisch) | Bis zu 85% (abhängig von Eingangs-/Ausgangsspannung und Last) |

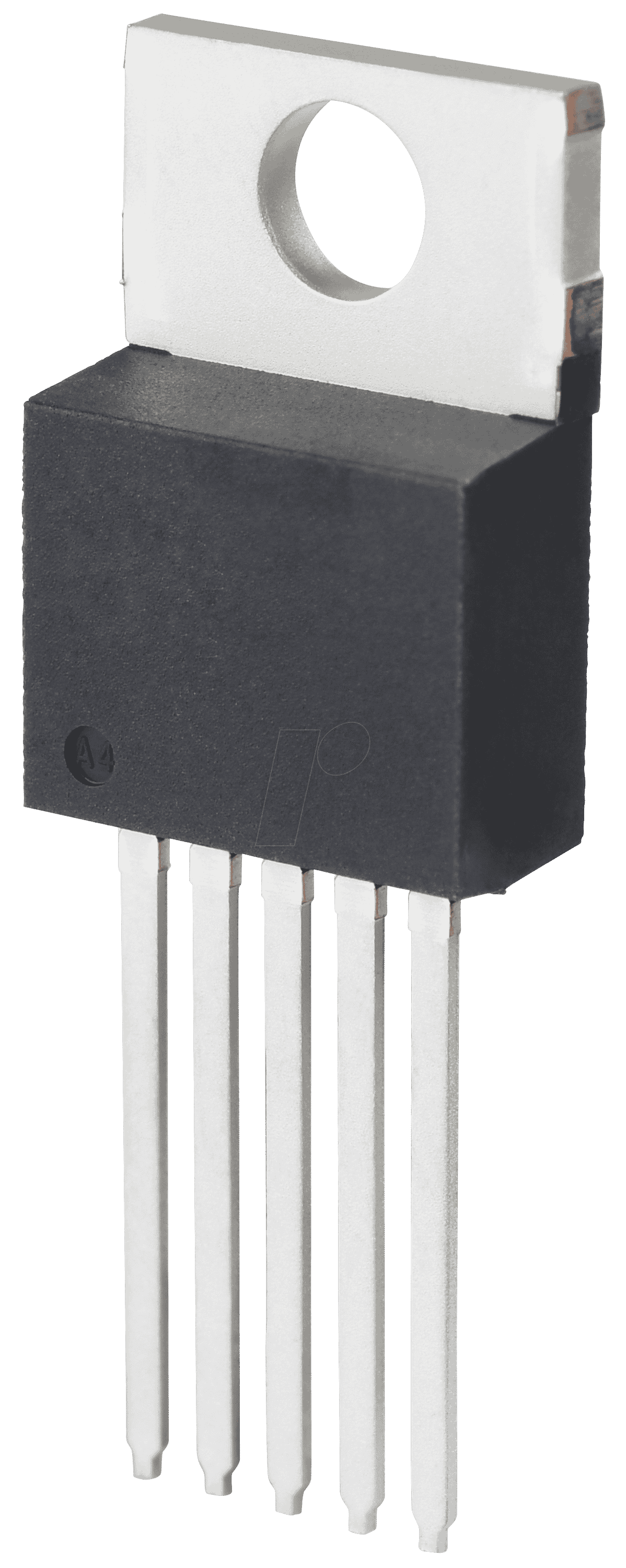

| Gehäuseform | TO-220-5 |
| Integrierte Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
| Referenzspannung | Intern, präzise |
| Anschlusstyp | Through-Hole (THT) – erfordert Durchsteckmontage auf Platine |
FAQ – Häufig gestellte Fragen zu LM 2576 T3.3 – 3-A Abwärts-Spannungsregler, fest, 4 – 40 V, 3,3 V, TO-220-5
Ist der LM 2576 T3.3 für den Dauerbetrieb geeignet?
Ja, der LM 2576 T3.3 ist für den Dauerbetrieb ausgelegt. Durch seine integrierten Schutzfunktionen und die hohe Effizienz kann er unter korrekten Betriebsbedingungen zuverlässig über lange Zeiträume eingesetzt werden. Eine ausreichende Kühlung ist bei hoher Last und Umgebungstemperatur essenziell.
Welche externen Komponenten werden für den Betrieb des LM 2576 T3.3 benötigt?
Für den grundlegenden Betrieb werden in der Regel eine Eingangskondensator, ein Ausgangskondensator und eine Ausgangsinduktivität benötigt. Die genauen Werte dieser Komponenten hängen von der spezifischen Anwendung, dem Eingangs- und Ausgangsstrom sowie den gewünschten Ripple-Spezifikationen ab. Die Herstellerdatenblätter bieten detaillierte Empfehlungen.
Kann der LM 2576 T3.3 als Aufwärts-Wandler verwendet werden?
Nein, der LM 2576 T3.3 ist ein Abwärts-Spannungsregler (Buck-Konverter) und kann ausschließlich dazu verwendet werden, eine höhere Eingangsspannung in eine niedrigere Ausgangsspannung umzuwandeln. Er ist nicht für Aufwärts- oder Invertierer-Funktionen geeignet.
Wie gehe ich mit der Wärmeentwicklung um?
Die Wärmeentwicklung ist bei Schaltreglern deutlich geringer als bei linearen Reglern. Dennoch kann bei maximaler Strombelastung oder hohen Umgebungstemperaturen eine Kühlung erforderlich sein. Die Montage des TO-220-5 Gehäuses auf einer Leiterplatte mit ausreichender Kupferfläche oder die Verwendung eines separaten Kühlkörpers sind gängige Methoden, um die Betriebstemperatur niedrig zu halten.
Was ist der Vorteil eines fest eingestellten Spannungsreglers gegenüber einem einstellbaren?
Ein fest eingestellter Spannungsregler wie der LM 2576 T3.3 vereinfacht das Schaltungsdesign erheblich. Es werden keine externen Widerstände zur Einstellung der Ausgangsspannung benötigt, was die Bauteilanzahl reduziert, die Wahrscheinlichkeit von Fehlverdrahtungen verringert und die Gesamtzuverlässigkeit erhöht.
Ist der LM 2576 T3.3 gegen Kurzschlüsse geschützt?
Ja, der LM 2576 T3.3 verfügt über einen integrierten Überstromschutz, der den Regler vor Schäden schützt, wenn der Ausgang kurzgeschlossen wird oder die Stromgrenze überschritten wird. Dies ist eine wesentliche Sicherheitsfunktion.
Kann ich den LM 2576 T3.3 für höhere Stromanforderungen parallel schalten?
Das direkte Parallelschalten von LM 2576-Reglern ist generell nicht empfehlenswert, da es zu ungleichmäßiger Lastverteilung und potenziellen Problemen führen kann. Für höhere Stromanforderungen werden typischerweise leistungsfähigere einzelne Schaltregler-ICs oder spezielle Schaltungstopologien eingesetzt.
