LM 2575SX-12: Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Das LM 2575SX-12 ist die ideale Lösung für alle, die eine zuverlässige und flexible Spannungsversorgung benötigen. Ob Sie ein erfahrenes Elektronik-Hobbyist, ein Ingenieur in der Prototypenentwicklung oder ein Profi in der industriellen Automatisierung sind, dieses Step-Up/Down-Modul löst das Problem inkonstanter oder unpassender Eingangsspannungen. Es ermöglicht Ihnen, aus einem weiten Eingangsspannungsbereich von 4,75 bis 40 Volt eine stabile Ausgangsspannung von präzise 12 Volt zu generieren, was es zu einem unverzichtbaren Baustein für eine Vielzahl von Anwendungen macht.
Herausragende Leistung und Flexibilität
Das LM 2575SX-12 setzt sich von Standardlösungen durch seine beeindruckende Vielseitigkeit und Effizienz ab. Während herkömmliche Regler oft nur eine feste Spannung liefern oder einen engen Eingangsspannungsbereich abdecken, bietet dieses Modul eine breite Akzeptanz für Eingangsspannungen und ermöglicht sowohl eine Aufwärts- als auch eine Abwärtswandlung. Dies eliminiert die Notwendigkeit mehrerer separater Netzteile und vereinfacht Ihr Schaltungsdesign erheblich.
Schlüsselfunktionen und Vorteile
- Universelle Spannungsanpassung: Wandelt Eingangsspannungen von 4,75V bis 40V in eine stabile 12V Ausgangsspannung um. Dies deckt eine breite Palette von Stromquellen ab, von niedrigen Batteriespannungen bis hin zu höheren Netzspannungen.
- Hohe Effizienz: Minimiert Energieverluste durch die hochentwickelte Schaltreglertechnologie, was zu geringerer Wärmeentwicklung und längerer Lebensdauer der angeschlossenen Komponenten führt.
- Integrierter Schutz: Bietet eingebaute Schutzmechanismen wie Überstrom- und Übertemperaturschutz, um Ihre Schaltungen vor Beschädigung zu bewahren.
- Kompaktes TO-263-5 Gehäuse: Ermöglicht eine einfache Integration in bestehende Schaltungen und spart wertvollen Platz auf Ihrer Platine, ideal für platzbeschränkte Anwendungen.
- Stabile Ausgangsspannung: Garantiert eine konstante und zuverlässige 12V Versorgung, die für empfindliche elektronische Geräte unerlässlich ist.
- Breiter Anwendungsbereich: Perfekt geeignet für die Stromversorgung von Mikrocontrollern, Sensoren, Beleuchtungssystemen, mobilen Geräten und vielen anderen Elektronikanwendungen.
- Einfache Implementierung: Mit nur wenigen externen Komponenten lässt sich das LM 2575SX-12 schnell in Ihre Projekte integrieren.
Technische Spezifikationen im Detail
Das LM 2575SX-12 ist ein monolithischer integrierter Schaltregler, der für seine Robustheit und Leistung bekannt ist. Der Kern des Bausteins ist die fortschrittliche Schaltregler-Topologie, die es ermöglicht, die Ausgangsspannung effizient zu regeln, unabhängig von Schwankungen der Eingangsspannung oder Änderungen der Last. Die Möglichkeit, sowohl Spannungen zu erhöhen (Step-Up) als auch zu reduzieren (Step-Down), macht es zu einem universellen Werkzeug in der Spannungsregelungstechnik. Die Spezifikation Uout 12V gibt die feste und präzise Ausgangsspannung an, während Uin 4,75..40 V den flexiblen Bereich der zulässigen Eingangsspannungen definiert. Das TO-263-5 Gehäuse ist ein Standard für oberflächenmontierte Bauteile, das eine gute Wärmeableitung und mechanische Stabilität gewährleistet.
Produkteigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Typ der Spannungsregelung | Step-Up/Down (Aufwärts-/Abwärtswandlung) |
| Ausgangsspannung (Uout) | 12V DC (stabil) |
| Eingangsspannungsbereich (Uin) | 4,75V bis 40V DC |

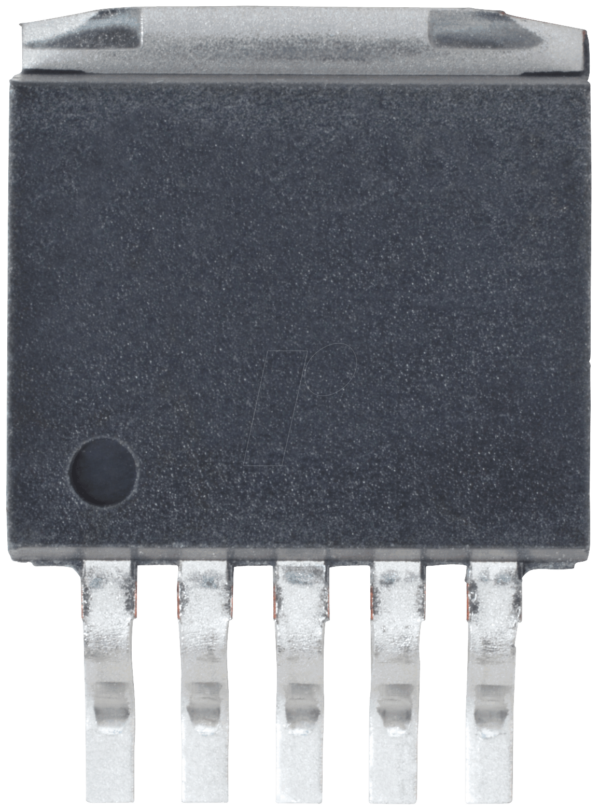

| Gehäusetyp | TO-263-5 (Oberflächenmontage) |
| Regelungs-Topologie | Schaltregler |
| Integrierte Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
| Maximale Ausgangsstromstärke | Bis zu 3A (abhängig von Kühlung und Eingangsspannung) |
| Wirkungsgrad | Typischerweise über 85% (optimiert für die jeweilige Anwendung) |
Anwendungsgebiete: Wo das LM 2575SX-12 glänzt
Die Vielseitigkeit des LM 2575SX-12 eröffnet ein breites Spektrum an Einsatzmöglichkeiten in nahezu jedem Bereich der Elektronik. In der Automobilindustrie kann es zur Umwandlung der Bordnetzspannung für verschiedene Steuergeräte oder Zubehörteile genutzt werden. Für IoT-Projekte, die oft mit unterschiedlichen Energiequellen betrieben werden, bietet es eine stabile und effiziente Spannungsversorgung. In der Robotik, wo Energieeffizienz und präzise Spannungen für die Steuerung von Motoren und Sensoren entscheidend sind, ist das LM 2575SX-12 eine ausgezeichnete Wahl. Auch in der Messtechnik, wo genaue und rauschfreie Spannungen für empfindliche Messinstrumente benötigt werden, leistet es wertvolle Dienste. Für LED-Beleuchtungssysteme, die eine konstante Strom- oder Spannungsversorgung erfordern, stellt es eine zuverlässige Lösung dar.
FAQ – Häufig gestellte Fragen zu LM 2575SX-12 – Step-Up/Down, Uout 12V, Uin 4,75..40 V, TO-263-5
Was bedeutet „Step-Up/Down“ bei diesem Modul?
Step-Up/Down (oder Buck-Boost) bedeutet, dass das Modul sowohl die Eingangsspannung erhöhen (Step-Up) als auch verringern (Step-Down) kann, um die gewünschte feste Ausgangsspannung von 12V zu erreichen. Dies macht es sehr flexibel, da es mit Eingangsspannungen arbeiten kann, die sowohl höher als auch niedriger als die Ausgangsspannung sind.
Benötige ich zusätzliche Komponenten, um das LM 2575SX-12 zu verwenden?
Ja, für den Betrieb sind in der Regel einige externe Komponenten wie Induktivitäten und Kondensatoren erforderlich, um die gewünschte Leistung und Stabilität zu erreichen. Diese Komponenten sind entscheidend für die Filterung und die Regelung der Energieübertragung und werden oft in den Datenblättern des Herstellers empfohlen.
Wie wird die Wärmeabfuhr bei diesem Bauteil gehandhabt?
Das TO-263-5 Gehäuse bietet eine gute Oberfläche für die Wärmeableitung. Je nach Stromlast und Umgebungsbedingungen kann es jedoch notwendig sein, zusätzliche Kühlmaßnahmen wie einen Kühlkörper anzubringen, um eine Überhitzung zu vermeiden und die maximale Leistung zu gewährleisten.
Ist das LM 2575SX-12 für den Einsatz in empfindlichen Schaltungen geeignet?
Ja, das LM 2575SX-12 zeichnet sich durch eine stabile Ausgangsspannung und integrierte Schutzfunktionen aus, was es zu einer zuverlässigen Wahl für empfindliche elektronische Schaltungen macht. Die Schaltregler-Technologie ist darauf ausgelegt, Rauschen zu minimieren, aber bei sehr kritischen Anwendungen können zusätzliche Filtermaßnahmen in Betracht gezogen werden.
Welche maximale Ausgangsstromstärke kann das LM 2575SX-12 liefern?
Die maximale Ausgangsstromstärke, die das LM 2575SX-12 liefern kann, hängt von mehreren Faktoren ab, einschließlich der Eingangsspannung, der Umgebungstemperatur und der Effizienz der Kühlung. Typischerweise sind Werte bis zu 3 Ampere unter optimalen Bedingungen erreichbar. Es ist ratsam, das Datenblatt des Herstellers für genaue Leistungsangaben zu konsultieren.
Kann ich die Ausgangsspannung von 12V ändern?
Das LM 2575SX-12 ist für eine feste Ausgangsspannung von 12V konzipiert. Wenn Sie eine einstellbare Ausgangsspannung benötigen oder eine andere feste Spannung als 12V, müssten Sie ein alternatives Modell oder einen anderen Regler-Typ in Betracht ziehen, der diese Flexibilität bietet.
Wie unterscheidet sich das LM 2575SX-12 von linearen Spannungsreglern?
Im Vergleich zu linearen Spannungsreglern ist das LM 2575SX-12 deutlich effizienter, insbesondere bei größeren Spannungsunterschieden zwischen Ein- und Ausgang. Lineare Regler dissipieren die überschüssige Spannung als Wärme, was zu erheblichen Energieverlusten führt, während Schaltregler wie das LM 2575SX-12 die Energie effizienter umwandeln.
