Effiziente Spannungsregelung für anspruchsvolle Projekte: Der LM 2575 T3,3 Abwärts-Schaltregler
Sie suchen nach einer zuverlässigen und effizienten Lösung zur präzisen Umwandlung von Eingangsspannungen in eine stabile 3,3-Volt-Ausgabe für Ihre elektronischen Schaltungen? Der LM 2575 T3,3 Abwärts-Schaltregler ist die ideale Komponente für Entwickler, Ingenieure und Hobbyisten, die eine robuste und leistungsfähige Spannungsregelung für anspruchsvolle Projekte benötigen. Er löst das Problem instabiler oder unpassender Eingangsspannungen, indem er eine konstante und saubere Ausgangsspannung von 3,3 Volt liefert, selbst unter variablen Lastbedingungen und Eingangsspannungsschwankungen.
Überlegene Leistung und Zuverlässigkeit
Der LM 2575 T3,3 setzt sich von einfachen Linearreglern durch seine herausragende Effizienz ab. Während lineare Regler überschüssige Spannung in Wärme umwandeln und dadurch ineffizient arbeiten, nutzt der LM 2575 T3,3 die Prinzipien der Schaltregelung. Dies bedeutet deutlich geringere Wärmeentwicklung, was insbesondere bei höheren Stromstärken oder wenn die Eingangsspannung signifikant von der Ausgangsspannung abweicht, einen entscheidenden Vorteil darstellt. Die verbesserte Effizienz führt zu einer geringeren Energieverschwendung und ermöglicht den Einsatz in batteriebetriebenen oder energieeffizienten Systemen, ohne die thermische Belastung unnötig zu erhöhen. Die integrierten Schutzschaltungen, wie der Überstromschutz und der thermische Abschaltmechanismus, gewährleisten eine außergewöhnliche Robustheit und schützen sowohl den Regler selbst als auch die angeschlossene Last vor Beschädigungen. Diese Kombination aus hoher Effizienz und integrierten Schutzfunktionen macht den LM 2575 T3,3 zu einer überlegenen Wahl gegenüber herkömmlichen Spannungsreglerlösungen.
Kernfunktionen und Vorteile des LM 2575 T3,3
Der LM 2575 T3,3 Abwärts-Schaltregler bietet eine Reihe von Schlüsselmerkmalen, die ihn für eine breite Palette von Anwendungen prädestinieren:
- Variable Eingangsspannung: Mit einem weiten Eingangsspannungsbereich von 4 Volt bis 40 Volt ermöglicht der LM 2575 T3,3 den Einsatz mit einer Vielzahl von Stromquellen, von niedrigen Batteriespannungen bis hin zu höheren Netzteilspannungen. Dies erhöht die Flexibilität im Schaltungsdesign erheblich.
- Feste Ausgangsspannung von 3,3 Volt: Die präzise und stabile Ausgangsspannung von 3,3 Volt ist ideal für die Spannungsversorgung vieler moderner Mikrocontroller, Sensoren und digitaler Logikschaltungen, die empfindlich auf Spannungsschwankungen reagieren.
- Integrierte Schutzfunktionen: Dank des eingebauten Überstromschutzes und der thermischen Abschaltung ist der Regler vor Schäden durch Überlastung oder Überhitzung geschützt. Dies erhöht die Zuverlässigkeit und Lebensdauer Ihrer Schaltung.
- Hohe Effizienz: Als Schaltregler arbeitet der LM 2575 T3,3 mit hoher Effizienz, was zu geringer Wärmeentwicklung und reduzierter Leistungsaufnahme führt. Dies ist besonders vorteilhaft für energieeffiziente und batteriebetriebene Anwendungen.
- Einfache Anwendung: Der LM 2575 T3,3 erfordert nur wenige externe Komponenten, was das Schaltungsdesign vereinfacht und die Anzahl der benötigten Bauteile reduziert.

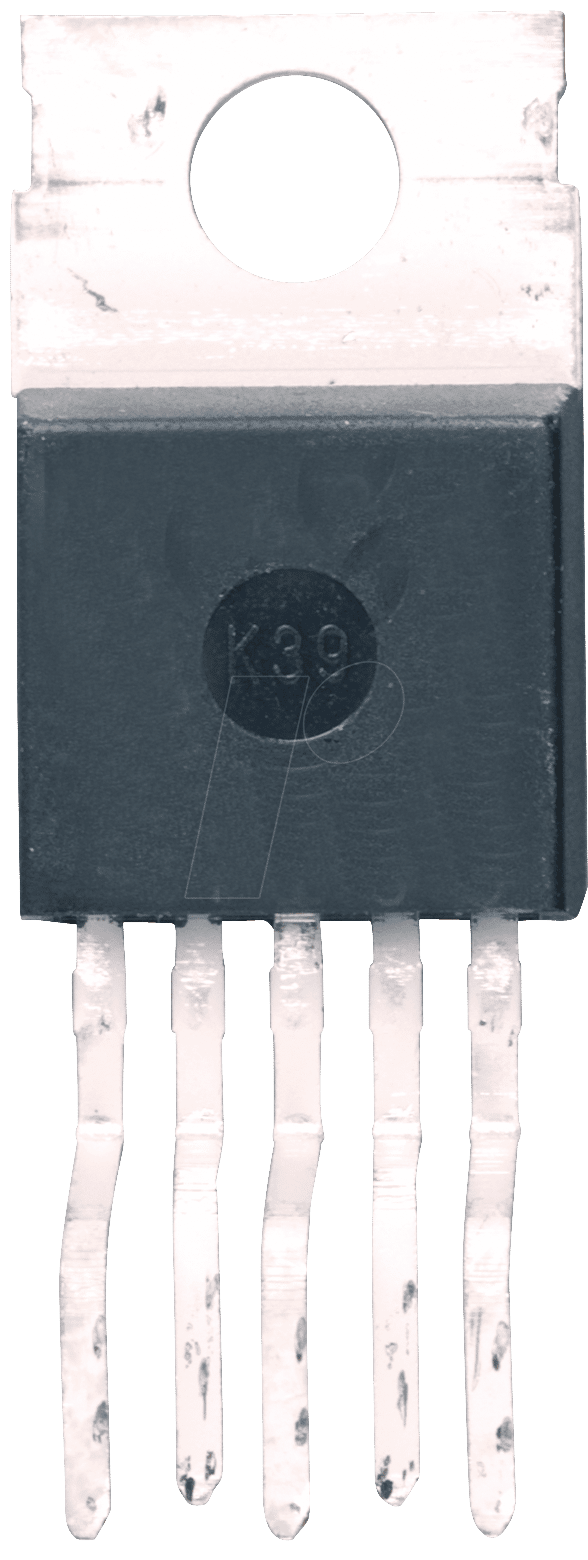

- TO-220-5 Gehäuse: Das standardisierte TO-220-5 Gehäuse ermöglicht eine einfache Montage auf Leiterplatten und eine gute Wärmeableitung, insbesondere in Verbindung mit einem geeigneten Kühlkörper.
- Robuste Konstruktion: Die interne Architektur und die hochwertigen Komponenten gewährleisten eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen und Anwendungsbereiche
Der LM 2575 T3,3 Abwärts-Schaltregler ist ein integraler Bestandteil für zuverlässige Stromversorgungsdesigns. Seine Fähigkeit, aus einem breiten Spektrum von Eingangsspannungen eine stabile 3,3-Volt-Ausgangsspannung zu generieren, macht ihn zu einem vielseitigen Baustein.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modell | LM 2575 T3,3 |
| Reglertyp | Abwärts-Schaltregler (Buck Converter) |
| Ausgangsspannung | 3,3 V (fest) |
| Eingangsspannungsbereich | 4 V bis 40 V |
| Max. Ausgangsstrom | 1 A |
| Effizienz | Typischerweise über 80%, je nach Eingangsspannung und Laststrom. Dies minimiert die Wärmeentwicklung und spart Energie. |
| Schaltfrequenz | Standardmäßig 52 kHz (interner Oszillator). Dies ist ein guter Kompromiss zwischen Bauteilgröße und Effizienz. |
| Gehäuseform | TO-220-5. Bietet gute thermische Eigenschaften und einfache Montage auf PCBs. Oftmals für Kühlkörpermontage geeignet. |
| Schutzschaltungen | Integriert: Überstromschutz und thermische Abschaltung. Bieten Robustheit und verhindern Schäden. |
| Regelgenauigkeit | Hohe Ausgangsspannungsgenauigkeit über den gesamten Last- und Eingangsspannungsbereich, was für empfindliche Elektronik entscheidend ist. |
| Externe Komponenten | Benötigt nur wenige externe Komponenten (Induktor, Dioden, Kondensatoren), was das Schaltungsdesign vereinfacht und Platz spart. |
| Anwendungsbereiche | Stromversorgungen für Mikrocontroller, IoT-Geräte, Sensorik, mobile Elektronik, Hobby-Elektronik-Projekte, Nachrüstungen von Stromversorgungen. |
Die Einsatzmöglichkeiten des LM 2575 T3,3 sind vielfältig. In der industriellen Automatisierung kann er zur Spannungsversorgung von Sensoren und Steuergeräten verwendet werden, die von einer höheren Bordspannung gespeist werden. Für Entwickler von Prototypen bietet er eine flexible Möglichkeit, verschiedene Eingangsspannungen in die für die zu testende Logik benötigten 3,3 Volt umzuwandeln. Auch im Bereich der Medizintechnik oder im Automotive-Sektor, wo Zuverlässigkeit und Effizienz von höchster Bedeutung sind, findet dieser Schaltregler seinen Einsatz.
FAQ – Häufig gestellte Fragen zu LM 2575 T3,3 – Abwärts-Schaltregler, adj., 4 – 40 Vin, 3,3 Vout, 1 A, TO-220-5
Was genau ist ein Abwärts-Schaltregler?
Ein Abwärts-Schaltregler, auch Buck Converter genannt, ist eine elektronische Schaltung, die dazu dient, eine höhere Eingangsspannung in eine niedrigere, stabile Ausgangsspannung umzuwandeln. Dies geschieht durch schnelles Ein- und Ausschalten eines Schaltelements und die Verwendung eines Induktors und Kondensators zur Glättung der Ausgangsspannung. Im Gegensatz zu Linearreglern, die überschüssige Spannung in Wärme umwandeln, arbeitet ein Schaltregler deutlich effizienter.
Welche Vorteile bietet der LM 2575 T3,3 im Vergleich zu einem Linearregler?
Der Hauptvorteil des LM 2575 T3,3 gegenüber einem Linearregler liegt in seiner deutlich höheren Effizienz. Schaltregler wie der LM 2575 T3,3 wandeln Energie viel effektiver um, was zu einer geringeren Wärmeentwicklung führt. Dies ermöglicht kompaktere Designs ohne die Notwendigkeit großer Kühlkörper und reduziert den Energieverbrauch, was besonders bei batteriebetriebenen Geräten von Vorteil ist.
Benötige ich einen Kühlkörper für den LM 2575 T3,3?
Die Notwendigkeit eines Kühlkörpers hängt stark von der Betriebsweise ab. Bei geringer Last und einem nicht allzu großen Unterschied zwischen Ein- und Ausgangsspannung kann der LM 2575 T3,3 oft ohne zusätzlichen Kühlkörper betrieben werden, da seine Effizienz die Wärmeentwicklung minimiert. Bei höheren Lastströmen oder wenn die Eingangsspannung deutlich höher ist als die Ausgangsspannung, wird die Abwärme zunehmen. In solchen Fällen ist die Anbringung eines Kühlkörpers zur Gewährleistung der maximalen Betriebstemperatur und Zuverlässigkeit ratsam.
Welche externen Komponenten werden für den Betrieb des LM 2575 T3,3 benötigt?
Für den grundlegenden Betrieb des LM 2575 T3,3 sind typischerweise ein Eingangs- und ein Ausgangskondensator zur Filterung sowie ein Induktor erforderlich. Abhängig von der spezifischen Anwendung und den gewünschten Spezifikationen können zusätzliche Komponenten wie Schutzdioden oder ein externer Widerstand zur Anpassung der Schaltfrequenz notwendig sein. Ein detailliertes Anwendungshandbuch des Herstellers liefert hierfür die genauen Empfehlungen.
Ist der LM 2575 T3,3 für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der LM 2575 T3,3 verfügt über integrierte Schutzschaltungen wie Überstromschutz und thermische Abschaltung, die zur allgemeinen Robustheit beitragen. Für sicherheitskritische Anwendungen, bei denen die Ausfallwahrscheinlichkeit extrem minimiert werden muss, sind jedoch oft zusätzliche Redundanzen, spezielle Zertifizierungen und eine umfassendere Fehlertoleranzplanung erforderlich. Die Eignung hängt von den spezifischen Anforderungen der Anwendung ab.
Wie stelle ich die Ausgangsspannung ein, wenn mein Projekt keine 3,3V benötigt?
Der LM 2575 T3,3 in der hier beschriebenen Variante ist ein Festspannungsregler mit einer festen Ausgangsspannung von 3,3 Volt. Für Anwendungen, die eine einstellbare Ausgangsspannung benötigen, existieren ähnliche Schaltregler aus der LM 2575-Familie, wie z.B. der LM 2575-ADJ, der mit wenigen externen Widerständen eine variable Ausgangsspannung zwischen 1,23 V und 37 V ermöglicht.
Was bedeutet die Angabe TO-220-5 Gehäuse?
TO-220 steht für Transistor-Outline-220 und bezeichnet eine standardisierte Bauform für Halbleiterbauelemente. Die „-5“ gibt die Anzahl der Anschlüsse an. Dieses Gehäuse ist weit verbreitet und bekannt für seine gute thermische Leitfähigkeit, was die Montage auf Leiterplatten und die Anbringung von Kühlkörpern erleichtert. Es ist eine robuste und zuverlässige Gehäuseform für Leistungselektronik.
