LM 2575 S-3.3: Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Sie benötigen eine zuverlässige und effiziente Lösung zur Umwandlung einer höheren Eingangsspannung in eine stabile 3,3-Volt-Ausgangsspannung für Ihre elektronischen Schaltungen? Der LM 2575 S-3.3 Abwärts-Schaltregler ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die eine präzise Spannungsregelung ohne Kompromisse bei Effizienz und thermischer Leistung suchen. Dieses Bauteil löst das Problem der ineffizienten linearen Spannungsregler, indem es eine schaltende Topologie nutzt, die Wärmeentwicklung minimiert und so die Lebensdauer und Zuverlässigkeit Ihrer Systeme erhöht.
Überlegene Leistung und Effizienz
Der LM 2575 S-3.3 setzt sich von herkömmlichen Spannungsreglern durch seine herausragende Effizienz und integrierten Schutzfunktionen ab. Während lineare Regler überschüssige Energie als Wärme abführen, was zu erheblichen Energieverlusten und Kühlungsaufwand führt, arbeitet der LM 2575 S-3.3 nach dem Prinzip der Schaltregelung. Dies ermöglicht eine deutlich höhere Effizienz, insbesondere bei größeren Spannungsdifferenzen zwischen Ein- und Ausgang. Die integrierte Strombegrenzung und Übertemperaturschutz bieten zusätzliche Sicherheit für Ihre wertvollen Schaltungen, was ihn zu einer überlegenen Wahl gegenüber einfachen LDO-Reglern (Low Dropout) für Anwendungen mit höherer Leistungsaufnahme oder kritischer Stabilität macht.
Schlüsselmerkmale und Vorteile des LM 2575 S-3.3
- Hohe Effizienz: Reduziert Energieverluste und minimiert die Wärmeentwicklung, was zu geringeren Betriebskosten und erhöhter Systemstabilität führt.
- Variable Ausgangsspannung (adj.): Bietet Flexibilität für Anwendungen, die eine präzise Einstellung der Ausgangsspannung über 3,3V hinaus erfordern, wobei die Standardeinstellung auf 3,3V optimiert ist.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4 Volt bis zu 40 Volt, was eine breite Palette von Stromversorgungsquellen ermöglicht, von Batterien bis hin zu Netzgeräten.
- Integrierte Schutzschaltungen: Verfügt über eine Strombegrenzung und einen Übertemperaturschutz, die das Bauteil und die angeschlossenen Komponenten vor Beschädigungen schützen.
- TO-263-5 Gehäuse: Dieses robuste Gehäuse ermöglicht eine effiziente Wärmeableitung und einfache Montage auf Leiterplatten, was eine zuverlässige thermische Leistung gewährleistet.
- Robuste Bauweise: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, bietet der LM 2575 S-3.3 Langlebigkeit und Zuverlässigkeit.
- Einfache Anwendung: Die integrierte Funktionalität reduziert die Anzahl externer Komponenten, was das Design vereinfacht und Platz auf der Leiterplatte spart.
Technische Spezifikationen im Detail
Der LM 2575 S-3.3 ist ein hochintegrierter monolithischer Schaltregler, der die Funktion eines Abwärtswandlers (Buck-Konverter) vereint. Er wurde entwickelt, um eine feste Ausgangsspannung von 3,3 Volt zu liefern, mit der Option zur Anpassung der Ausgangsspannung durch externe Beschaltung. Sein Kernstück bildet ein integrierter Schalter mit einer Nennstromstärke von 1 Ampere, der für die Umwandlung der Spannung verantwortlich ist. Die breite Eingangsspannungsreichweite von 4V bis 40V erlaubt den Einsatz in vielfältigen Stromversorgungsszenarien, was die Anpassungsfähigkeit dieses Bauteils unterstreicht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des LM 2575 S-3.3 ermöglicht seinen Einsatz in einer breiten Palette von Elektronikanwendungen. In der Industrie wird er zur Spannungsstabilisierung in industriellen Steuerungsgeräten, Sensorik und Automatisierungssystemen eingesetzt, wo eine konstante und zuverlässige Stromversorgung unerlässlich ist. Im Bereich der Unterhaltungselektronik findet er Anwendung in Netzteilen für A/V-Geräte, Mediaplayern und anderen stromversorgungsabhängigen Systemen. Auch in der Telekommunikation und für die Spannungsversorgung von embedded Systemen, wie sie in IoT-Geräten und Routern zu finden sind, ist der LM 2575 S-3.3 eine bewährte Lösung. Die Möglichkeit, eine stabile 3,3V-Schiene zu erzeugen, ist besonders kritisch für Mikrocontroller, Logikschaltungen und Speicherkomponenten, die oft empfindlich auf Spannungsschwankungen reagieren.
Design und Gehäuse: TO-263-5 für optimale Leistung

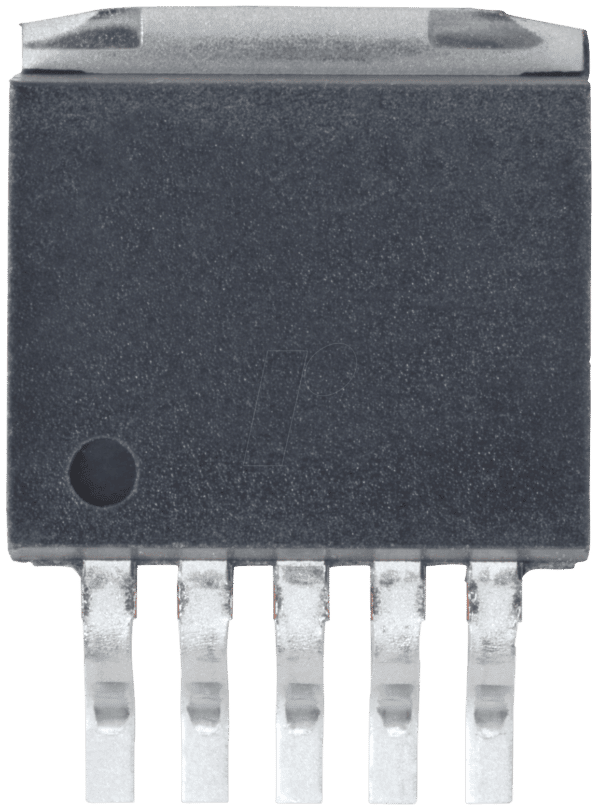

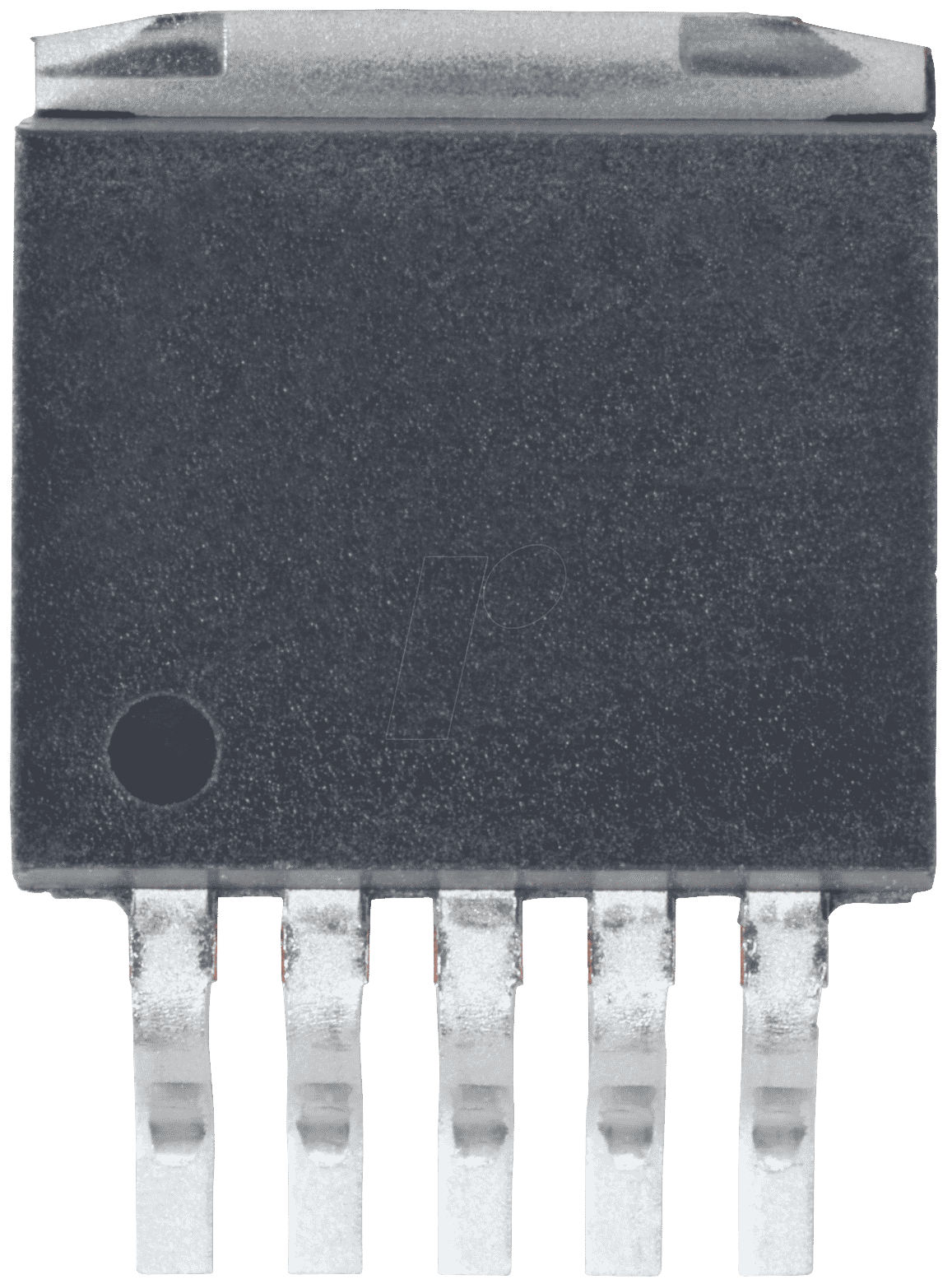

Das TO-263-5 Gehäuse, auch bekannt als D2PAK, ist eine Oberflächenmontage-Technologie, die für ihre hervorragenden thermischen Eigenschaften geschätzt wird. Dieses Gehäuse verfügt über eine integrierte Metallbasis, die eine effektive Ableitung der entstehenden Wärme auf die Leiterplatte oder einen externen Kühlkörper ermöglicht. Die kompakte Bauweise des TO-263-5 minimiert zudem den Platzbedarf auf der Platine, was insbesondere bei kompakten Designs von Vorteil ist. Die fünf Pins bieten eine robuste elektrische Verbindung und ermöglichen die Implementierung der notwendigen externen Komponenten für die Spannungsregelung und Filtration.
Vergleich mit anderen Spannungsreglertechnologien
Im Vergleich zu linearen Spannungsreglern (LDOs) bietet der LM 2575 S-3.3 einen entscheidenden Vorteil in Bezug auf die Effizienz. LDOs arbeiten, indem sie überschüssige Spannung als Wärme dissipieren. Bei einer großen Differenz zwischen Eingangs- und Ausgangsspannung kann dies zu erheblichen Energieverlusten und einer starken Wärmeentwicklung führen, die zusätzliche Kühlmaßnahmen erfordert. Schaltregler wie der LM 2575 S-3.3 hingegen schalten die Eingangsspannung schnell ein und aus und nutzen Induktivitäten und Kondensatoren zur Glättung, was zu deutlich höheren Wirkungsgraden führt. Dies macht sie zur überlegenen Wahl für energieeffiziente Designs oder Anwendungen, bei denen die Wärmeentwicklung ein kritischer Faktor ist.
Produkt Eigenschaften Tabelle
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Hersteller | Texas Instruments (oder vergleichbar, je nach exaktem Hersteller) |
| Modellnummer | LM 2575 S-3.3 |
| Typ | Abwärts-Schaltregler (Buck-Konverter) |
| Eingangsspannungsbereich (Vin) | 4 V bis 40 V |
| Ausgangsspannung (Vout) | 3,3 V (fest eingestellt, mit Justierungsmöglichkeit) |
| Max. Ausgangsstrom | 1 A |
| Gehäusetyp | TO-263-5 (D2PAK) |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch für diese Bauteilklasse) |
| Effizienz (typisch) | 80-90% (abhängig von Eingangsspannung und Last) |
| Integrierte Schutzfunktionen | Strombegrenzung, Übertemperaturschutz |
FAQ – Häufig gestellte Fragen zu LM 2575 S-3.3 – Abwärts-Schaltregler, adj., 4 – 40 Vin, 3,3 Vout, 1 A, TO-263-5
Was ist ein Abwärts-Schaltregler und wie funktioniert er?
Ein Abwärts-Schaltregler, auch Buck-Konverter genannt, wandelt eine höhere Gleichspannung in eine niedrigere Gleichspannung um. Dies geschieht durch schnelles Schalten eines Leistungstransistors und die Verwendung von Induktivitäten und Kondensatoren zur Glättung der Ausgangsspannung. Im Gegensatz zu linearen Reglern, die überschüssige Energie als Wärme ableiten, erzielen Schaltregler eine höhere Effizienz, indem sie die Energie speichern und wieder abgeben.
Ist der LM 2575 S-3.3 nur für 3,3 Volt geeignet?
Der LM 2575 S-3.3 ist primär für die Ausgabe von 3,3 Volt ausgelegt. Das „adj.“ in der Bezeichnung deutet jedoch auf die Möglichkeit hin, die Ausgangsspannung durch externe Beschaltung mit Widerständen anzupassen, sofern dies im Design vorgesehen und die Spezifikation des Bauteils dies zulässt. Für eine feste 3,3V-Ausgabe sind jedoch keine zusätzlichen Komponenten notwendig.
Welche Art von Anwendungen sind für den LM 2575 S-3.3 am besten geeignet?
Der LM 2575 S-3.3 eignet sich hervorragend für Anwendungen, die eine stabile und effiziente 3,3V-Stromversorgung benötigen. Dazu gehören Embedded-Systeme, IoT-Geräte, Telekommunikationsgeräte, Sensorik, industrielle Steuerungen und jegliche Schaltungen, die eine präzise und geringe Ausgangsspannung erfordern, insbesondere wenn die Eingangsspannung signifikant höher ist.
Wie wichtig ist die Kühlung für den LM 2575 S-3.3?
Obwohl der LM 2575 S-3.3 ein Schaltregler mit hoher Effizienz ist und weniger Wärme als lineare Regler erzeugt, ist eine angemessene Kühlung für den zuverlässigen Betrieb, insbesondere bei voller Strombelastung, wichtig. Das TO-263-5 Gehäuse unterstützt die Wärmeableitung über die Leiterplatte. Für Dauerbetrieb am oberen Ende des Strom- oder Spannungsbereichs kann die Anbringung auf einer großflächigen Kupferbahn oder die Verwendung eines kleinen Kühlkörpers die thermische Leistung verbessern und die Lebensdauer des Bauteils verlängern.
Was sind die Vorteile der Verwendung eines Schaltreglers gegenüber einem linearen Regler?
Die Hauptvorteile von Schaltreglern gegenüber linearen Reglern sind ihre deutlich höhere Effizienz, was zu geringerer Wärmeentwicklung und damit zu geringeren Betriebskosten und oft kleineren Kühllösungen führt. Außerdem bieten Schaltregler eine größere Flexibilität bei der Spannungsanpassung und können sowohl die Spannung erhöhen (Boost-Konverter) als auch reduzieren (Buck-Konverter) oder invertieren.
Welche externen Komponenten werden typischerweise für den LM 2575 S-3.3 benötigt?
Für eine grundlegende 3,3V-Konfiguration werden in der Regel eine Eingangs- und eine Ausgangskondensator benötigt, um die Spannung zu filtern und zu stabilisieren. Ein optionaler Induktor und möglicherweise ein weiterer Kondensator sind für die Effizienz und das Schaltungsdesign entscheidend. Ein Widerstandsnetzwerk ist nur erforderlich, wenn die Ausgangsspannung über die feste 3,3V hinaus angepasst werden soll.
Ist der LM 2575 S-3.3 für Anwendungen mit sehr hoher Stromaufnahme geeignet?
Mit einem maximalen Ausgangsstrom von 1 Ampere ist der LM 2575 S-3.3 für viele gängige Anwendungen gut geeignet. Für Projekte, die höhere Ströme erfordern, sind leistungsfähigere Schaltregler-ICs oder Designs mit paralleler Schaltung mehrerer Regler erforderlich. Es ist immer ratsam, die spezifischen Stromanforderungen der Schaltung zu prüfen und mit den Spezifikationen des Reglers abzugleichen.
