LM2575 HVT-5.0 – Dein zuverlässiger Abwärts-Schaltregler für stabile 5V
Suchst du nach einer effizienten und zuverlässigen Lösung, um Spannungen in deinen Elektronikprojekten herunterzuregeln? Der LM2575 HVT-5.0 Abwärts-Schaltregler ist deine Antwort! Er bietet eine stabile 5V-Ausgangsspannung bei einer Eingangsspannung von 4 bis 60V und einem Ausgangsstrom von 1A. Dieser Regler ist nicht nur ein Bauteil, sondern ein Versprechen für Stabilität und Leistung in deinen anspruchsvollen Projekten.
Stell dir vor, du arbeitest an einem komplexen Projekt, bei dem eine zuverlässige 5V-Versorgung unerlässlich ist. Ärgere dich nicht länger über Spannungsschwankungen und ineffiziente Linearregler. Mit dem LM2575 HVT-5.0 hast du die Kontrolle und kannst dich auf das Wesentliche konzentrieren: deine Kreativität und Innovation.
Technische Daten im Überblick
Hier sind die wichtigsten technischen Daten des LM2575 HVT-5.0, die ihn zu einer ausgezeichneten Wahl für deine Projekte machen:
- Typ: Abwärts-Schaltregler (Step-Down Converter)
- Eingangsspannungsbereich: 4 V bis 60 V
- Ausgangsspannung: 5 V (fest)
- Ausgangsstrom: 1 A

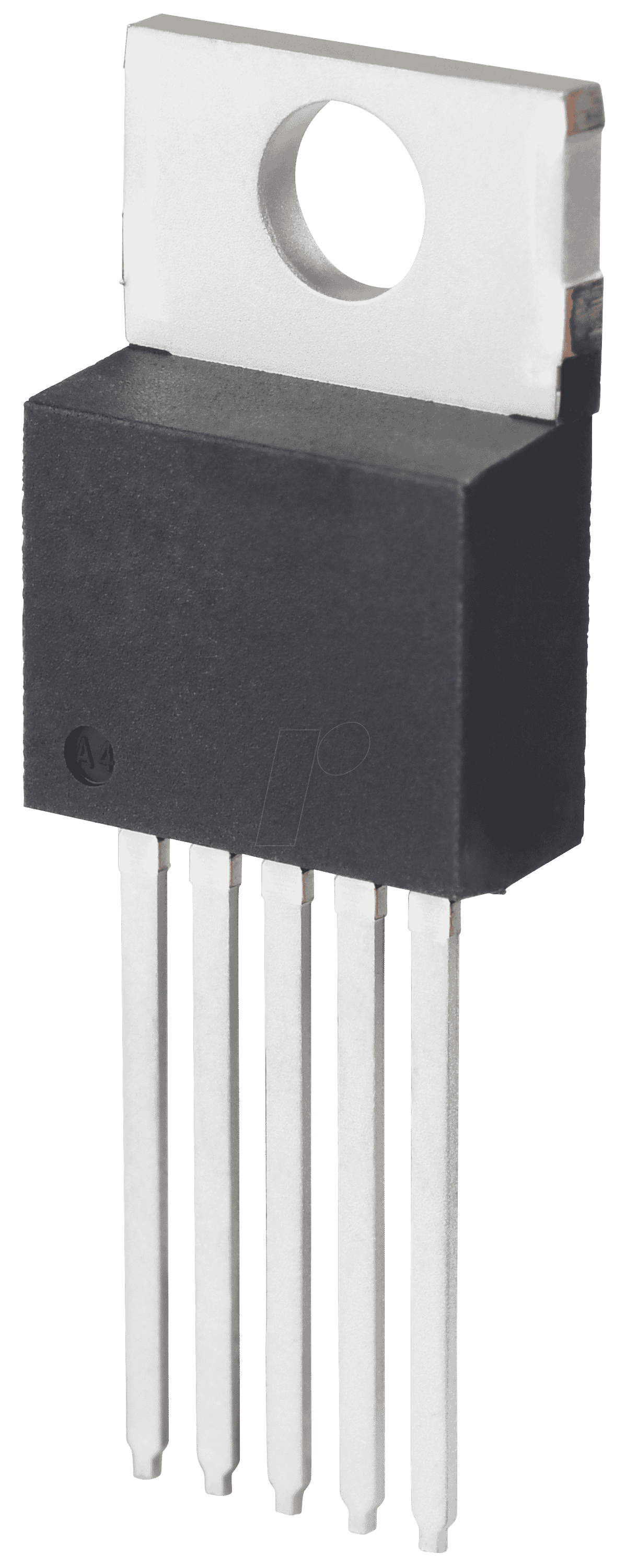

- Gehäuse: TO-220-5
- Schaltfrequenz: 52 kHz (typisch)
- Effizienz: Bis zu 88 % (abhängig von Eingangsspannung und Last)
- Interne Strombegrenzung: Ja
- Thermischer Überlastschutz: Ja
Warum der LM2575 HVT-5.0 die richtige Wahl ist
Der LM2575 HVT-5.0 bietet eine Vielzahl von Vorteilen gegenüber herkömmlichen Linearreglern und anderen Schaltreglern:
- Hohe Effizienz: Im Vergleich zu Linearreglern, die überschüssige Spannung in Wärme umwandeln, arbeitet der LM2575 HVT-5.0 deutlich effizienter. Dies führt zu weniger Wärmeentwicklung und einer längeren Batterielaufzeit in portablen Anwendungen.
- Weiter Eingangsspannungsbereich: Der breite Eingangsspannungsbereich von 4 V bis 60 V ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von batteriebetriebenen Geräten bis hin zu industriellen Steuerungen.
- Integrierte Schutzfunktionen: Die integrierte Strombegrenzung und der thermische Überlastschutz schützen den Regler und die angeschlossenen Komponenten vor Schäden durch Überlastung oder Überhitzung.
- Einfache Anwendung: Der LM2575 HVT-5.0 benötigt nur wenige externe Komponenten für den Betrieb, was die Integration in deine Schaltung vereinfacht.
- Robustes Gehäuse: Das TO-220-5 Gehäuse ermöglicht eine einfache Montage und Wärmeableitung.
Stell dir vor, du entwickelst ein portables Messgerät. Mit einem Linearregler müsstest du dich um die Wärmeableitung kümmern und würdest wertvolle Batteriekapazität verschwenden. Mit dem LM2575 HVT-5.0 kannst du dich auf die Funktionalität deines Geräts konzentrieren und sicher sein, dass es zuverlässig funktioniert.
Anwendungsbereiche des LM2575 HVT-5.0
Die Vielseitigkeit des LM2575 HVT-5.0 macht ihn zur idealen Wahl für eine breite Palette von Anwendungen:
- Batteriebetriebene Geräte: Effiziente Spannungsregelung für längere Batterielaufzeit.
- Industrielle Steuerungen: Stabile 5V-Versorgung für Sensoren, Mikrocontroller und andere Komponenten.
- Netzteile: Effiziente Alternative zu Linearreglern in Netzteilen.
- Kfz-Anwendungen: Spannungsregelung in Fahrzeugen, z.B. für Autoradios oder Navigationssysteme.
- LED-Treiber: Konstante Spannungsversorgung für LEDs.
- Solarbetriebene Systeme: Effiziente Spannungsanpassung in Solaranlagen.
- Robotik: Zuverlässige Stromversorgung für Roboterkomponenten.
Denke an ein Solarprojekt, bei dem du die Spannung eines Solarpanels an die Bedürfnisse eines Mikrocontrollers anpassen musst. Der LM2575 HVT-5.0 ist die perfekte Lösung, um eine stabile und effiziente Stromversorgung zu gewährleisten.
Technische Details im Detail
Um das Potenzial des LM2575 HVT-5.0 voll auszuschöpfen, ist es wichtig, die technischen Details genau zu verstehen. Hier sind einige wichtige Aspekte, die du bei der Verwendung des Reglers beachten solltest:
Beschaltung:
Die typische Beschaltung des LM2575 HVT-5.0 ist relativ einfach. Es werden nur wenige externe Komponenten benötigt:
- Eingangskondensator (Cin): Ein Keramikkondensator mit niedrigem ESR (Equivalent Series Resistance) wird empfohlen, um Spannungsspitzen am Eingang zu reduzieren. Ein Wert von 10 µF bis 100 µF ist üblich.
- Ausgangskondensator (Cout): Ein Keramikkondensator oder ein Elektrolytkondensator mit niedrigem ESR wird benötigt, um die Ausgangsspannung zu stabilisieren. Ein Wert von 100 µF bis 470 µF ist üblich.
- Induktivität (L): Die Induktivität ist ein wichtiger Bestandteil des Schaltreglers. Der Wert der Induktivität beeinflusst die Schaltfrequenz und die Ripple-Spannung am Ausgang. Ein typischer Wert liegt zwischen 47 µH und 220 µH.
- Diode (D): Eine Schottky-Diode wird benötigt, um den Strompfad während der Ausschaltphase des Schaltreglers zu schließen. Die Diode sollte eine schnelle Schaltzeit und eine niedrige Durchlassspannung haben.
Wärmeableitung:
Bei höheren Lastströmen kann der LM2575 HVT-5.0 warm werden. Es ist wichtig, für eine ausreichende Wärmeableitung zu sorgen, um eine Überhitzung des Reglers zu vermeiden. Dies kann durch die Verwendung eines Kühlkörpers oder durch die Montage des Reglers auf einer Leiterplatte mit guter Wärmeableitung erreicht werden.
Effizienz:
Die Effizienz des LM2575 HVT-5.0 hängt von der Eingangsspannung, dem Ausgangsstrom und der Temperatur ab. In der Regel liegt die Effizienz zwischen 75 % und 88 %. Um die Effizienz zu maximieren, sollte die Eingangsspannung so niedrig wie möglich und der Ausgangsstrom so hoch wie möglich sein.
Mit diesem Wissen bist du bestens gerüstet, um den LM2575 HVT-5.0 in deinen Projekten erfolgreich einzusetzen.
Schritt-für-Schritt Anleitung zur Installation
Hier ist eine einfache Schritt-für-Schritt Anleitung, um den LM2575 HVT-5.0 in dein Projekt zu integrieren:
- Schaltplan erstellen: Plane deine Schaltung sorgfältig und berücksichtige die empfohlenen Werte für die externen Komponenten.
- Komponenten beschaffen: Besorge alle benötigten Komponenten, einschließlich des LM2575 HVT-5.0, Eingangskondensator, Ausgangskondensator, Induktivität und Diode.
- Leiterplatte entwerfen (optional): Wenn du eine professionelle Lösung suchst, entwirf eine Leiterplatte für deine Schaltung.
- Komponenten löten: Löte die Komponenten sorgfältig auf die Leiterplatte oder auf eine Lochrasterplatine.
- Verkabelung überprüfen: Überprüfe die Verkabelung sorgfältig, um Fehler zu vermeiden.
- Spannung anlegen: Lege die Eingangsspannung an und überprüfe, ob die Ausgangsspannung 5 V beträgt.
- Testen: Teste deine Schaltung unter verschiedenen Lastbedingungen, um sicherzustellen, dass sie zuverlässig funktioniert.
Mit dieser Anleitung kannst du den LM2575 HVT-5.0 problemlos in deine Projekte integrieren und von seiner Leistung profitieren.
Erfolgsgeschichten unserer Kunden
Wir sind stolz darauf, dass der LM2575 HVT-5.0 bereits in vielen Projekten unserer Kunden erfolgreich eingesetzt wurde. Hier sind einige Beispiele:
- „Der LM2575 HVT-5.0 hat mein batteriebetriebenes Projekt gerettet! Die Effizienz ist unglaublich und die Stabilität der Ausgangsspannung ist perfekt.“ – Ein Hobbyelektroniker aus Berlin
- „Wir verwenden den LM2575 HVT-5.0 in unseren industriellen Steuerungen und sind sehr zufrieden mit der Zuverlässigkeit und der einfachen Integration.“ – Ein Ingenieur aus München
- „Ich habe den LM2575 HVT-5.0 in mein Solarprojekt eingebaut und er funktioniert einwandfrei. Die Effizienz ist hervorragend und die Installation war sehr einfach.“ – Ein Solarenergie-Enthusiast aus Hamburg
Diese Geschichten zeigen, dass der LM2575 HVT-5.0 eine zuverlässige und vielseitige Lösung für eine Vielzahl von Anwendungen ist.
Häufig gestellte Fragen (FAQ)
Hier sind einige häufig gestellte Fragen zum LM2575 HVT-5.0:
- Frage: Welche externen Komponenten benötige ich für den Betrieb des LM2575 HVT-5.0?
Antwort: Sie benötigen einen Eingangskondensator, einen Ausgangskondensator, eine Induktivität und eine Schottky-Diode.
- Frage: Wie hoch ist die typische Effizienz des LM2575 HVT-5.0?
Antwort: Die typische Effizienz liegt zwischen 75 % und 88 %, abhängig von der Eingangsspannung, dem Ausgangsstrom und der Temperatur.
- Frage: Kann ich den LM2575 HVT-5.0 ohne Kühlkörper betreiben?
Antwort: Bei niedrigen Lastströmen ist ein Kühlkörper möglicherweise nicht erforderlich. Bei höheren Lastströmen ist jedoch eine ausreichende Wärmeableitung wichtig, um eine Überhitzung des Reglers zu vermeiden.
- Frage: Welche Induktivität ist für den LM2575 HVT-5.0 am besten geeignet?
Antwort: Ein typischer Wert für die Induktivität liegt zwischen 47 µH und 220 µH. Der genaue Wert hängt von der Eingangsspannung, dem Ausgangsstrom und der gewünschten Schaltfrequenz ab.
- Frage: Was passiert, wenn die Eingangsspannung höher als 60V ist?
Antwort: Eine Eingangsspannung über 60V kann den LM2575 HVT-5.0 beschädigen. Achten Sie darauf, die spezifizierten Grenzen einzuhalten.
- Frage: Ist der LM2575 HVT-5.0 kurzschlussfest?
Antwort: Der LM2575 HVT-5.0 verfügt über eine interne Strombegrenzung, die ihn vor Kurzschlüssen schützt. Allerdings sollte ein dauerhafter Kurzschluss vermieden werden.
- Frage: Wo finde ich ein Datenblatt für den LM2575 HVT-5.0?
Antwort: Das Datenblatt für den LM2575 HVT-5.0 finden Sie auf der Website des Herstellers (z.B. Texas Instruments oder ON Semiconductor) oder über eine Suchmaschine.
Wir hoffen, dass diese FAQ deine Fragen beantwortet haben. Wenn du weitere Fragen hast, zögere nicht, uns zu kontaktieren!
Bestelle jetzt deinen LM2575 HVT-5.0 und erlebe die Vorteile einer stabilen und effizienten Spannungsregelung in deinen Projekten! Lass dich von den Möglichkeiten inspirieren und verwirkliche deine Ideen mit diesem zuverlässigen Bauteil.
