Der LM2575HVT-12: Ihr zuverlässiger Abwärts-Schaltregler für stabile 12V-Spannung

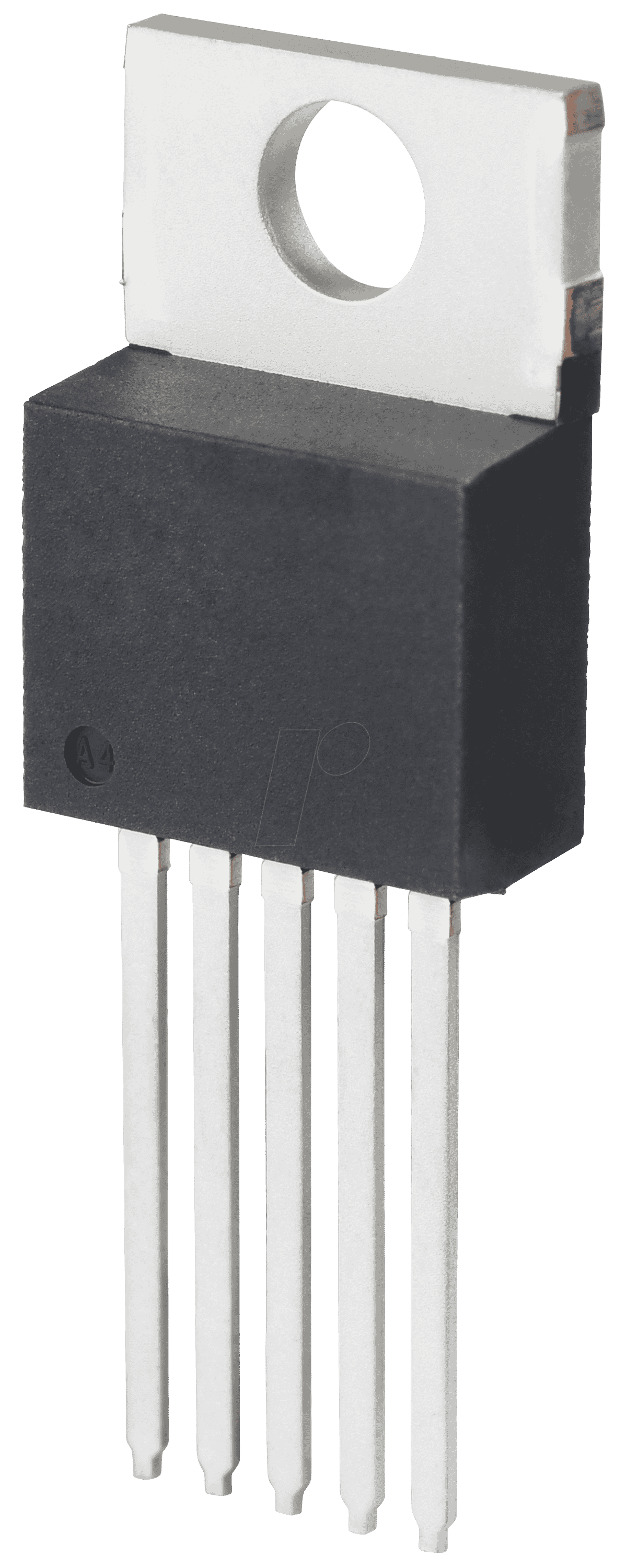

Sie suchen nach einer effizienten und zuverlässigen Lösung, um eine stabile 12V-Spannung aus einer höheren Eingangsspannung zu erzeugen? Der LM2575HVT-12 Abwärts-Schaltregler ist die Antwort! Dieses robuste und vielseitige Bauteil im TO-220-5 Gehäuse ist ideal für eine Vielzahl von Anwendungen in den Bereichen Elektronik, Automatisierung und Stromversorgung.
Stellen Sie sich vor: Sie haben ein Projekt, das eine präzise und konstante 12V-Spannung benötigt, aber Ihre Stromquelle liefert eine höhere Spannung. Mit dem LM2575HVT-12 können Sie diese Spannung problemlos und effizient herunterregeln, ohne sich Sorgen um Schwankungen oder Überhitzung machen zu müssen. Erleben Sie die Freiheit, sich auf Ihre kreativen Ideen zu konzentrieren, anstatt sich mit instabilen Spannungsquellen herumzuschlagen.
Hauptmerkmale und Vorteile des LM2575HVT-12
Der LM2575HVT-12 überzeugt durch seine hohe Leistungsfähigkeit und seine benutzerfreundlichen Eigenschaften. Hier sind einige der wichtigsten Vorteile, die Sie mit diesem Abwärts-Schaltregler genießen werden:
- Breiter Eingangsspannungsbereich: Mit einem Eingangsspannungsbereich von 4V bis 60V ist der LM2575HVT-12 äußerst flexibel und kann in einer Vielzahl von Anwendungen eingesetzt werden.
- Stabile 12V Ausgangsspannung: Liefert eine konstante und präzise 12V Ausgangsspannung, ideal für empfindliche elektronische Schaltungen.
- Hohe Ausgangsstromstärke: Kann einen Ausgangsstrom von bis zu 1A liefern, ausreichend für viele gängige Anwendungen.
- Einstellbare Ausgangsspannung: Obwohl die Standardausgangsspannung 12V beträgt, ist der LM2575HVT-12 auch als einstellbare Version verfügbar, die es Ihnen ermöglicht, die Ausgangsspannung nach Ihren spezifischen Bedürfnissen anzupassen.
- Hoher Wirkungsgrad: Bietet einen hohen Wirkungsgrad, was zu geringeren Verlusten und einer längeren Lebensdauer Ihrer Batterie oder Stromquelle führt.
- Integrierte Schutzfunktionen: Verfügt über integrierte Schutzfunktionen wie Überstromschutz und Überhitzungsschutz, die Ihre Schaltung vor Schäden schützen.
- Einfache Integration: Das TO-220-5 Gehäuse ermöglicht eine einfache Montage und Integration in Ihre bestehenden Schaltungen.
Technische Daten im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des LM2575HVT-12 zu geben, finden Sie hier eine detaillierte Tabelle mit den wichtigsten technischen Daten:
| Eigenschaft | Wert |
|---|---|
| Eingangsspannungsbereich | 4V – 60V |
| Ausgangsspannung | 12V (fest) oder einstellbar |
| Ausgangsstrom | 1A |
| Schaltfrequenz | 52 kHz |
| Wirkungsgrad | Typisch 88% |
| Gehäuse | TO-220-5 |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Schutzfunktionen | Überstromschutz, Überhitzungsschutz |
Anwendungsbereiche des LM2575HVT-12
Die Vielseitigkeit des LM2575HVT-12 macht ihn zur idealen Wahl für eine breite Palette von Anwendungen. Hier sind einige Beispiele, wie Sie diesen Abwärts-Schaltregler in Ihren Projekten einsetzen können:
- Batteriebetriebene Geräte: Perfekt für die Stromversorgung von tragbaren Geräten, die eine stabile 12V-Spannung benötigen.
- Automobilanwendungen: Ideal für den Einsatz in Fahrzeugen, um Zubehör mit 12V zu versorgen.
- Industrielle Steuerungssysteme: Zuverlässige Stromversorgung für Sensoren, Aktoren und andere Steuerungskomponenten.
- DIY-Elektronikprojekte: Eine einfache und effiziente Lösung für Hobbybastler und Elektronikenthusiasten, die eine stabile 12V-Spannung benötigen.
- LED-Beleuchtung: Kann verwendet werden, um LED-Treiber mit einer stabilen Spannung zu versorgen.
- Netzteile: Eine kostengünstige und effiziente Lösung für die Entwicklung von Netzteilen.
Schritt-für-Schritt Anleitung zur Verwendung des LM2575HVT-12
Die Verwendung des LM2575HVT-12 ist denkbar einfach. Hier ist eine grundlegende Schritt-für-Schritt Anleitung, die Ihnen den Einstieg erleichtert:
- Schaltplan erstellen: Erstellen Sie einen Schaltplan, der den LM2575HVT-12, die Eingangsquelle, die Ausgangslast und die benötigten externen Komponenten (z.B. Kondensatoren, Induktivität) umfasst. Beachten Sie die Empfehlungen im Datenblatt des Herstellers für die Auswahl der Komponenten.
- Komponenten auswählen: Wählen Sie die passenden externen Komponenten basierend auf Ihrem Schaltplan und den Spezifikationen des LM2575HVT-12 aus. Achten Sie auf die Spannungs- und Stromfestigkeit der Kondensatoren und die Induktivität der Spule.
- Schaltung aufbauen: Bauen Sie die Schaltung auf einer Lochrasterplatine oder einer Leiterplatte auf. Achten Sie auf eine saubere und übersichtliche Verdrahtung, um Kurzschlüsse und Störungen zu vermeiden.
- Eingangsspannung anlegen: Legen Sie die gewünschte Eingangsspannung an die Schaltung an. Achten Sie darauf, dass die Eingangsspannung innerhalb des zulässigen Bereichs des LM2575HVT-12 liegt.
- Ausgangsspannung überprüfen: Überprüfen Sie die Ausgangsspannung mit einem Multimeter. Stellen Sie sicher, dass die Ausgangsspannung stabil und innerhalb des erwarteten Bereichs liegt.
- Last anschließen: Schließen Sie die gewünschte Last an den Ausgang der Schaltung an. Überprüfen Sie, ob die Schaltung unter Last stabil arbeitet und die Ausgangsspannung nicht einbricht.
Wichtiger Hinweis: Beachten Sie immer das Datenblatt des Herstellers und die entsprechenden Sicherheitsvorkehrungen beim Umgang mit elektronischen Bauteilen. Falsche Verdrahtung oder unsachgemäße Verwendung können zu Schäden an der Schaltung oder Verletzungen führen.
Tipps und Tricks für optimale Leistung
Um das Beste aus Ihrem LM2575HVT-12 herauszuholen, hier einige zusätzliche Tipps und Tricks:
- Verwenden Sie hochwertige Komponenten: Investieren Sie in hochwertige Kondensatoren, Induktivitäten und Widerstände, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
- Optimieren Sie das Layout der Leiterplatte: Ein sorgfältig gestaltetes Layout der Leiterplatte kann dazu beitragen, Störungen zu reduzieren und die Effizienz zu verbessern.
- Kühlkörper verwenden: Bei höheren Ausgangsströmen kann es notwendig sein, einen Kühlkörper zu verwenden, um den LM2575HVT-12 vor Überhitzung zu schützen.
- Filtern Sie die Eingangsspannung: Ein Eingangsfilter kann dazu beitragen, Rauschen und Störungen zu reduzieren und die Stabilität der Ausgangsspannung zu verbessern.
- Beachten Sie die Polarität: Achten Sie beim Anschließen der Komponenten auf die richtige Polarität, um Schäden zu vermeiden.
FAQ – Häufig gestellte Fragen zum LM2575HVT-12
Hier finden Sie Antworten auf einige häufig gestellte Fragen zum LM2575HVT-12:
1. Welche Bauteile benötige ich zusätzlich zum LM2575HVT-12 für einen funktionierenden Abwärtswandler?
Neben dem LM2575HVT-12 benötigen Sie typischerweise eine Diode (z.B. Schottky-Diode), eine Induktivität (Spule), Ein- und Ausgangskondensatoren sowie gegebenenfalls Widerstände zur Einstellung der Ausgangsspannung (bei der einstellbaren Version).
2. Wie wähle ich die richtige Induktivität für meinen LM2575HVT-12 aus?
Die Wahl der Induktivität hängt von der Eingangsspannung, der Ausgangsspannung und dem Ausgangsstrom ab. Das Datenblatt des LM2575HVT-12 enthält Richtlinien und Formeln zur Berechnung der optimalen Induktivität. Achten Sie auch auf den Sättigungsstrom der Spule.
3. Kann ich den LM2575HVT-12 auch verwenden, um eine Spannung höher als 12V zu erzeugen?
Nein, der LM2575HVT-12 ist ein Abwärts-Schaltregler und kann nur Spannungen herunterregeln. Für die Erzeugung höherer Spannungen benötigen Sie einen Aufwärts-Schaltregler (Boost Converter).
4. Was passiert, wenn ich den maximalen Ausgangsstrom des LM2575HVT-12 überschreite?
Der LM2575HVT-12 verfügt über einen Überstromschutz, der die Schaltung abschaltet, um Schäden zu verhindern. Es ist jedoch ratsam, den maximalen Ausgangsstrom nicht dauerhaft zu überschreiten, da dies die Lebensdauer des Bauteils beeinträchtigen kann.
5. Wie kann ich die Effizienz des LM2575HVT-12 maximieren?
Verwenden Sie hochwertige Komponenten, optimieren Sie das Layout der Leiterplatte, wählen Sie die richtigen Werte für die externen Komponenten und sorgen Sie für eine ausreichende Kühlung des Bauteils. Eine sorgfältige Auslegung der Schaltung kann die Effizienz deutlich verbessern.
6. Was bedeutet „adj.“ in der Produktbezeichnung LM2575HVT-12 adj.?
„adj.“ steht für „adjustable“, was bedeutet, dass die Ausgangsspannung dieses Reglers einstellbar ist. Im Gegensatz zur festen 12V-Version können Sie hier die gewünschte Ausgangsspannung innerhalb eines bestimmten Bereichs anpassen.
7. Ist der LM2575HVT-12 Kurzschlussfest?
Ja, der LM2575HVT-12 verfügt über einen Kurzschlussschutz. Im Falle eines Kurzschlusses am Ausgang wird der Regler abgeschaltet, um Schäden am Bauteil und der restlichen Schaltung zu vermeiden. Nach Beseitigung des Kurzschlusses nimmt der Regler in der Regel den Betrieb automatisch wieder auf.
