LM 1117 T5,0 – Ihr zuverlässiger LDO-Spannungsregler für stabile 5Vversorgung
Benötigen Sie eine konstante und zuverlässige 5V-Versorgungsspannung für Ihre elektronischen Schaltungen? Der LM 1117 T5,0 ist die ideale Lösung für Entwickler, Hobbyisten und Profis, die eine stabile Spannungsregelung mit einem geringen Dropout-Spannungsabfall suchen. Er adressiert das Problem von schwankenden Eingangsspannungen und sorgt für eine präzise Ausgangsspannung von 5V, die für empfindliche Mikrocontroller, Sensoren und andere analoge sowie digitale Komponenten unerlässlich ist.
Präzision und Effizienz: Die überlegene Wahl für Ihre Projekte
Im Vergleich zu Standard-Spannungsreglern bietet der LM 1117 T5,0 eine herausragende Leistung durch seinen niedrigen Dropout-Spannungsabfall. Dies bedeutet, dass der Regler auch bei nur geringfügig höherer Eingangsspannung als der Ausgangsspannung stabil arbeiten kann. Diese Eigenschaft ist besonders vorteilhaft in batteriebetriebenen Geräten oder Systemen mit begrenzter Eingangsspannung, da sie die Systemeffizienz maximiert und die Batterielaufzeit verlängert. Die integrierte Strombegrenzung und thermische Abschaltung erhöhen die Zuverlässigkeit und schützen Ihre Schaltung vor Überlastung und Überhitzung.
Technische Spezifikationen und überragende Leistungsmerkmale
Der LM 1117 T5,0 zeichnet sich durch seine robuste Bauweise und seine präzisen regulatorischen Eigenschaften aus. Mit einem maximalen Ausgangsstrom von 800mA ist er für eine Vielzahl von Anwendungen geeignet, von einfachen Laborschaltungen bis hin zu komplexen Embedded-Systemen. Die fest eingestellte Ausgangsspannung von 5V vereinfacht das Schaltungsdesign, da keine externen Widerstände zur Spannungseinstellung erforderlich sind.
- Konstante Ausgangsspannung: Liefert eine präzise 5V-Versorgung, die für die meisten digitalen und analogen Komponenten kritisch ist.
- Niedriger Dropout: Ermöglicht effiziente Energieumwandlung, insbesondere bei geringen Eingangsspannungen.
- Hoher Ausgangsstrom: Bis zu 800mA Ausgangsstrom für vielfältige Einsatzmöglichkeiten.
- Integrierte Schutzschaltungen: Bietet Schutz vor Überlastung und thermischer Überlastung für erhöhte Zuverlässigkeit.
- Einfaches Design: Fest eingestellte 5V-Ausgangsspannung reduziert den externen Komponentenaufwand.
- TO-220 Gehäuse: Ermöglicht einfache Montage auf Kühlkörpern und zuverlässige thermische Ableitung.
Anwendungsbereiche des LM 1117 T5,0
Der LM 1117 T5,0 ist aufgrund seiner Vielseitigkeit und Zuverlässigkeit ein bevorzugter Baustein in zahlreichen Elektronikprojekten. Seine Fähigkeit, eine stabile 5V-Spannung zu liefern, macht ihn ideal für:
- Netzteile und Ladegeräte: Als Schlüsselkomponente in der Spannungsstabilisierung von Netzteilen und Batterieladegeräten.
- Embedded Systeme: Zur Versorgung von Mikrocontrollern, Sensoren und Peripheriegeräten in Industrie- und Heimanwendungen.
- Audio- und Videogeräte: Gewährleistet eine saubere Spannungsversorgung für empfindliche Audioschaltungen und Videoprozessoren.
- DIY-Elektronikprojekte: Ein Muss für Hobbyisten, die stabile Stromversorgungen für ihre Kreationen benötigen.
- Automobil-Elektronik: Bietet eine zuverlässige Spannungsquelle in Umgebungen mit schwankenden Bordnetzspannungen.
- Medizintechnik: Wo präzise und stabile Spannungen für diagnostische und therapeutische Geräte erforderlich sind.
Detailinformationen zum LM 1117 T5,0
Dieser LDO-Spannungsregler (Low-Dropout) von Texas Instruments (oder äquivalentem Hersteller, je nach genauer Kennzeichnung) nutzt eine bipolare oder CMOS-Technologie, um eine hochpräzise Spannungsregelung zu gewährleisten. Das TO-220-Gehäuse bietet exzellente thermische Eigenschaften und ermöglicht eine einfache Integration in Standard-Schaltungsplatinen. Die interne Strombegrenzung schützt den Regler und die angeschlossene Last vor potenziellen Schäden durch Kurzschlüsse oder Überlastung.
Die geringe Eigenverbrauchsleistung und die hohe Effizienz machen den LM 1117 T5,0 zu einer hervorragenden Wahl für energiebewusste Designs. Seine Robustheit gegenüber Eingangsspannungsspitzen und seine thermische Stabilität sind entscheidende Faktoren für die Langlebigkeit Ihrer elektronischen Systeme. Die Fix-Spannung von 5V vereinfacht das Design erheblich, da keine Notwendigkeit für eine externe Widerstands-Teilerschaltung besteht, was die Stückliste reduziert und die Wahrscheinlichkeit von Fehlkonfigurationen minimiert.
| Eigenschaft | Detail |
|---|---|
| Typ | LDO-Spannungsregler |
| Ausgangsspannung | Fest 5V |
| Max. Ausgangsstrom | 800mA |
| Dropout-Spannung (typisch) | Sehr gering (spezifische Werte variieren je nach Last und Temperatur, aber unter 1V bei voller Last) |

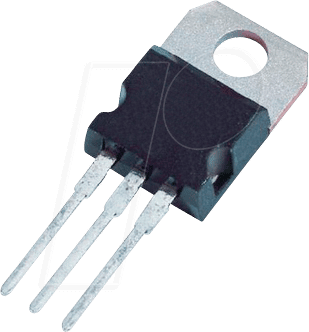

| Gehäuseform | TO-220 (Through-Hole) |
| Schutzfunktionen | Integrierte Strombegrenzung, Thermische Abschaltung |
| Betriebstemperaturbereich | Umfassend, geeignet für industrielle und kommerzielle Anwendungen (typischerweise -40°C bis +125°C) |
| Einsatzgebiete | Netzteile, Embedded Systeme, Signalverarbeitung, Ladeelektronik |
FAQ – Häufig gestellte Fragen zu LM 1117 T5,0 – LDO-Spannungsregler, fix, 5 V, 800mA, TO-220
Was ist ein LDO-Spannungsregler und warum ist er besser als ein Standardregler?
Ein LDO (Low-Dropout) Spannungsregler ist eine Art von linearer Spannungsregelung, die sich durch eine sehr geringe Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung auszeichnet, die für den stabilen Betrieb erforderlich ist (Dropout-Spannung). Dies bedeutet, dass er auch bei nur geringfügig höherer Eingangsspannung als die gewünschte Ausgangsspannung effizient arbeiten kann, was ihn ideal für stromsparende und batteriebetriebene Anwendungen macht. Standard-Spannungsregler haben typischerweise eine höhere Dropout-Spannung, was zu mehr Energieverlust als Wärme führt und die Effizienz verringert.
Welche maximale Eingangsspannung kann der LM 1117 T5,0 verarbeiten?
Die maximale Eingangsspannung für den LM 1117 T5,0 liegt üblicherweise bei ca. 15V. Es ist jedoch wichtig, die spezifischen Datenblätter des Herstellers für exakte Grenzwerte zu konsultieren, da leichte Abweichungen je nach Produktionscharge oder spezifischer Bauteilvariante auftreten können. Überschreiten Sie niemals die im Datenblatt angegebene maximale Eingangsspannung, um Beschädigungen des Bauteils zu vermeiden.
Benötige ich einen Kühlkörper für den LM 1117 T5,0?
Ob ein Kühlkörper benötigt wird, hängt von der anliegenden Leistungsdissipation ab. Diese berechnet sich aus der Differenz zwischen Eingangs- und Ausgangsspannung multipliziert mit dem Ausgangsstrom (P_diss = (V_in – V_out) * I_out). Bei niedrigen Eingangsspannungen und moderatem Strom kann der LM 1117 T5,0 auch ohne Kühlkörper auskommen. Bei höheren Spannungsdifferenzen oder nahe am maximalen Strom von 800mA wird die Wärmeentwicklung signifikant, und ein Kühlkörper ist unerlässlich, um die thermische Abschaltung zu verhindern und die Lebensdauer des Reglers zu gewährleisten.
Kann der LM 1117 T5,0 für negative Spannungen verwendet werden?
Nein, der LM 1117 T5,0 ist ein positiver Spannungsregler und kann nicht für die Erzeugung negativer Spannungen verwendet werden. Für negative Spannungsregelung werden spezielle negative Spannungsregler-ICs benötigt.
Ist der LM 1117 T5,0 mit allen Mikrocontrollern kompatibel?
Der LM 1117 T5,0 liefert eine stabile 5V-Versorgungsspannung, die für die meisten Mikrocontroller mit einer Betriebsspannung von 5V oder darunter geeignet ist. Mikrocontroller, die beispielsweise mit 3.3V betrieben werden, erfordern eine zusätzliche Spannungsregelung nach dem LM 1117 T5,0 oder die Verwendung eines separaten 3.3V-Reglers. Es ist stets ratsam, die Spannungsanforderungen Ihres spezifischen Mikrocontrollers zu überprüfen.
Was bedeutet „fix“ bei der Bezeichnung LM 1117 T5,0?
Das „fix“ in der Bezeichnung LM 1117 T5,0 bezieht sich darauf, dass der Regler eine fest eingestellte Ausgangsspannung von 5V liefert. Im Gegensatz zu einstellbaren Spannungsreglern (oft mit der Bezeichnung „ADJ“) erfordert dieser Regler keine externen Widerstände, um die Ausgangsspannung zu bestimmen, was die Schaltungsentwicklung vereinfacht.
Kann der LM 1117 T5,0 als Stromquelle verwendet werden?
Der LM 1117 T5,0 verfügt über eine integrierte Strombegrenzung, die ihn bis zu einem gewissen Grad als Stromquelle qualifiziert, insbesondere für Anwendungen, bei denen der Strombedarf nicht präzise gesteuert werden muss, sondern ein bestimmter Maximalstrom nicht überschritten werden darf. Für präzise Konstantstromanwendungen sind jedoch spezialisierte Konstantstromquellen-ICs oft besser geeignet.
