Der LM1117 T3.3: Dein zuverlässiger Partner für stabile 3,3V-Spannung
Stell dir vor, du entwickelst ein innovatives Elektronikprojekt, eine smarte Steuerung für dein Zuhause oder ein hochsensibles Messgerät. Was alle diese Projekte gemeinsam haben? Sie brauchen eine zuverlässige und stabile Stromversorgung. Genau hier kommt der LM1117 T3.3 ins Spiel – ein Low-Dropout-Spannungsregler (LDO), der dir konstante 3,3 V liefert, selbst wenn die Eingangsspannung schwankt. Er ist mehr als nur ein Bauteil; er ist die Basis für die Stabilität und Präzision deiner elektronischen Schaltungen.

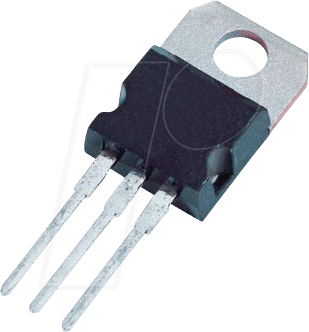

Der LM1117 T3.3 ist ein fixer LDO-Spannungsregler, der für eine Vielzahl von Anwendungen geeignet ist. Mit seiner Ausgangsspannung von 3,3 V und einem maximalen Ausgangsstrom von 800 mA bietet er genügend Leistung für viele gängige Mikrocontroller, Sensoren und andere elektronische Komponenten. Und das Beste daran? Er kommt im robusten TO-220 Gehäuse, das eine einfache Montage und Kühlung ermöglicht.
Warum ein LDO-Spannungsregler wie der LM1117 T3.3 so wichtig ist
In der Welt der Elektronik ist eine stabile Spannungsversorgung das A und O. Schwankungen in der Eingangsspannung können zu Fehlfunktionen, ungenauen Messwerten oder sogar zu Schäden an empfindlichen Bauteilen führen. Ein LDO-Spannungsregler wie der LM1117 T3.3 gleicht diese Schwankungen aus und sorgt dafür, dass deine Schaltung immer mit der optimalen Spannung versorgt wird. Das Ergebnis? Zuverlässige Performance, präzise Ergebnisse und eine längere Lebensdauer deiner elektronischen Projekte.
Was den LM1117 T3.3 besonders auszeichnet, ist seine „Low Dropout“-Eigenschaft. Das bedeutet, dass er auch dann noch eine stabile Ausgangsspannung liefert, wenn die Eingangsspannung nur knapp über der Ausgangsspannung liegt. Das ist besonders nützlich in batteriebetriebenen Anwendungen, wo die Spannung der Batterie im Laufe der Zeit abnimmt.
Die Vorteile des LM1117 T3.3 im Überblick:
- Fixe Ausgangsspannung von 3,3 V: Garantiert eine stabile und präzise Stromversorgung.
- Hoher Ausgangsstrom von 800 mA: Genügend Leistung für viele Anwendungen.
- Low-Dropout-Spannung: Funktioniert auch bei niedriger Eingangsspannung zuverlässig.
- TO-220 Gehäuse: Einfache Montage und gute Wärmeableitung.
- Einfache Anwendung: Benötigt nur wenige externe Bauteile.
- Weit verbreitet und kostengünstig: Eine bewährte Lösung für viele Projekte.
Technische Daten im Detail
Hier ist eine detaillierte Übersicht der technischen Daten des LM1117 T3.3:
| Parameter | Wert |
|---|---|
| Ausgangsspannung | 3,3 V |
| Ausgangsstrom (max.) | 800 mA |
| Dropout-Spannung (typ.) | 1,2 V bei 800 mA |
| Eingangsspannungsbereich | 4,75 V bis 15 V (typisch) |
| Gehäuse | TO-220 |
| Betriebstemperaturbereich | 0°C bis +125°C |
| Genauigkeit der Ausgangsspannung | ±4% |
Anwendungsbeispiele: Wo der LM1117 T3.3 glänzt
Der LM1117 T3.3 ist ein echter Allrounder und findet in zahlreichen Anwendungen Verwendung. Hier sind einige Beispiele, wie du ihn in deinen Projekten einsetzen kannst:
- Mikrocontroller-Stromversorgung: Stelle eine stabile Stromversorgung für deinen Arduino, Raspberry Pi oder andere Mikrocontroller sicher.
- Sensor-Stromversorgung: Versorge empfindliche Sensoren mit einer konstanten Spannung, um genaue Messwerte zu erhalten.
- Batteriebetriebene Geräte: Nutze die Low-Dropout-Eigenschaft, um die Nutzungsdauer deiner batteriebetriebenen Projekte zu maximieren.
- Lineare Regler für Schaltnetzteile: Verbessere die Performance und reduziere das Rauschen von Schaltnetzteilen.
- Post-Regler für Schaltregler: Für besonders anspruchsvolle Anwendungen, bei denen eine extrem saubere Spannung benötigt wird.
So einfach ist die Anwendung des LM1117 T3.3
Die Anwendung des LM1117 T3.3 ist denkbar einfach. Er benötigt nur wenige externe Bauteile, um optimal zu funktionieren. In den meisten Fällen reichen zwei Kondensatoren – einer am Eingang und einer am Ausgang – aus, um die Stabilität und Performance zu gewährleisten.
Hier ist ein typischer Schaltplan für die Anwendung des LM1117 T3.3:
- Eingangskondensator (Cin): Ein Keramikkondensator mit einer Kapazität von 0,1 µF bis 10 µF, der so nah wie möglich am Eingangspin des Reglers platziert wird. Er dient dazu, Eingangsspannungsspitzen abzufangen und die Stabilität zu verbessern.
- Ausgangskondensator (Cout): Ein Keramikkondensator oder ein Tantal-Kondensator mit einer Kapazität von 10 µF bis 100 µF, der so nah wie möglich am Ausgangspin des Reglers platziert wird. Er dient dazu, die Stabilität des Reglers zu gewährleisten und transiente Laständerungen abzufangen.
- Optional: Schutzdiode: Falls die Eingangsspannung kurzgeschlossen wird, kann eine Diode parallel zum Regler geschaltet werden, um den Regler vor Schäden zu schützen.
Wichtiger Hinweis: Achte auf eine ausreichende Kühlung des LM1117 T3.3, insbesondere bei höheren Ausgangsströmen. Das TO-220 Gehäuse kann mit einem Kühlkörper versehen werden, um die Wärmeableitung zu verbessern.
Der LM1117 T3.3: Mehr als nur ein Bauteil – ein Versprechen für Zuverlässigkeit
Der LM1117 T3.3 ist mehr als nur ein einfacher Spannungsregler. Er ist ein Versprechen für Zuverlässigkeit, Stabilität und Präzision in deinen elektronischen Projekten. Egal, ob du ein erfahrener Elektronikentwickler oder ein ambitionierter Hobbybastler bist, der LM1117 T3.3 ist ein Bauteil, auf das du dich verlassen kannst.
Investiere in die Qualität deiner Projekte und entscheide dich für den LM1117 T3.3. Du wirst den Unterschied merken!
FAQ: Häufig gestellte Fragen zum LM1117 T3.3
Hier findest du Antworten auf häufig gestellte Fragen zum LM1117 T3.3:
- Frage: Welche Eingangsspannung kann ich an den LM1117 T3.3 anlegen?
Antwort: Der typische Eingangsspannungsbereich liegt zwischen 4,75 V und 15 V. Beachte jedoch, dass die Dropout-Spannung berücksichtigt werden muss. Die Eingangsspannung muss mindestens die Ausgangsspannung (3,3 V) plus die Dropout-Spannung (ca. 1,2 V bei 800 mA) betragen.
- Frage: Benötige ich einen Kühlkörper für den LM1117 T3.3?
Antwort: Das hängt vom Ausgangsstrom und der Eingangsspannung ab. Bei höheren Ausgangsströmen und einer größeren Differenz zwischen Eingangs- und Ausgangsspannung entsteht mehr Verlustleistung in Form von Wärme. In solchen Fällen ist ein Kühlkörper empfehlenswert, um eine Überhitzung des Reglers zu vermeiden.
- Frage: Kann ich den LM1117 T3.3 auch für andere Spannungen als 3,3 V verwenden?
Antwort: Der hier beschriebene LM1117 T3.3 ist ein fixer Spannungsregler mit einer festen Ausgangsspannung von 3,3 V. Es gibt jedoch auch variable Versionen des LM1117, mit denen du die Ausgangsspannung einstellen kannst.
- Frage: Welche Kondensatoren benötige ich für den LM1117 T3.3?
Antwort: In der Regel benötigst du einen Eingangskondensator (0,1 µF bis 10 µF) und einen Ausgangskondensator (10 µF bis 100 µF). Die Kondensatoren sollten so nah wie möglich an den entsprechenden Pins des Reglers platziert werden, um die Stabilität zu gewährleisten.
- Frage: Was passiert, wenn ich den maximalen Ausgangsstrom von 800 mA überschreite?
Antwort: Der LM1117 T3.3 verfügt über einen internen Überstromschutz. Wenn der maximale Ausgangsstrom überschritten wird, wird der Regler den Strom begrenzen, um sich selbst zu schützen. Allerdings kann dies zu einer reduzierten Ausgangsspannung oder einem Abschalten des Reglers führen. Es ist daher wichtig, den maximalen Ausgangsstrom nicht zu überschreiten.
- Frage: Ist der LM1117 T3.3 kurzschlusssicher?
Antwort: Ja, der LM1117 T3.3 verfügt über einen Kurzschlussschutz. Im Falle eines Kurzschlusses am Ausgang wird der Regler den Strom begrenzen, um Schäden zu vermeiden. Dennoch ist es ratsam, Kurzschlüsse zu vermeiden, um die Lebensdauer des Reglers zu verlängern.
- Frage: Wo finde ich ein Datenblatt für den LM1117 T3.3?
Antwort: Du findest das Datenblatt des LM1117 T3.3 auf der Website des Herstellers (z.B. Texas Instruments, ON Semiconductor oder andere). Das Datenblatt enthält detaillierte Informationen zu den technischen Daten, den Anwendungsbedingungen und den Sicherheitsvorkehrungen.
