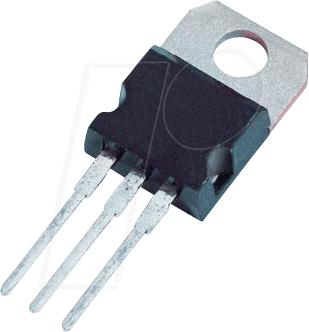

LM1086 IT5.0 – Der zuverlässige LDO-Spannungsregler für Ihre Projekte
Sie suchen nach einer stabilen und effizienten Stromversorgung für Ihre elektronischen Projekte? Der LM1086 IT5.0 LDO-Spannungsregler ist die ideale Lösung, wenn es darum geht, eine konstante 5,0 V Spannung mit bis zu 1,5 A Ausgangsstrom zu liefern. Dieses robuste Bauteil im TO-220-3 Gehäuse bietet eine hervorragende Leistung und Zuverlässigkeit, die Sie für Ihre anspruchsvollen Anwendungen benötigen. Lassen Sie uns eintauchen in die Welt dieses kraftvollen kleinen Helfers und entdecken, was er alles kann!
Die Power im TO-220-3 Gehäuse: Was den LM1086 IT5.0 auszeichnet
Der LM1086 IT5.0 ist mehr als nur ein Spannungsregler – er ist ein Garant für Stabilität und Effizienz. Er wurde entwickelt, um Ihnen das Leben zu erleichtern und Ihre Projekte zum Erfolg zu führen. Hier sind einige der wichtigsten Merkmale, die ihn so besonders machen:
- Fixe Ausgangsspannung von 5,0 V: Perfekt für Anwendungen, die eine präzise und konstante Spannung benötigen.
- Hoher Ausgangsstrom von bis zu 1,5 A: Ermöglicht die Versorgung von leistungsstarken Komponenten und Schaltungen.
- Low Dropout (LDO) Technologie: Bietet eine effiziente Spannungsregelung auch bei geringen Eingangsspannungsdifferenzen.
- TO-220-3 Gehäuse: Sorgt für eine einfache Montage und eine effektive Wärmeableitung.
- Integrierter Überlast- und Übertemperaturschutz: Schützt den Regler und die angeschlossenen Komponenten vor Schäden.
Warum ein LDO-Spannungsregler? Effizienz und Präzision im Fokus
Im Vergleich zu herkömmlichen linearen Spannungsreglern bietet der LM1086 IT5.0 dank seiner LDO-Technologie deutliche Vorteile. LDO steht für „Low Dropout“, was bedeutet, dass der Regler auch dann noch eine stabile Ausgangsspannung liefert, wenn die Eingangsspannung nur geringfügig höher ist als die gewünschte Ausgangsspannung. Dies führt zu einer höheren Effizienz und reduziert die Verlustleistung, was sich positiv auf die Lebensdauer des Bauteils und die Gesamteffizienz Ihrer Schaltung auswirkt. Stellen Sie sich vor, Sie könnten die Energie, die sonst in Wärme umgewandelt würde, stattdessen für andere wichtige Funktionen nutzen! Der LM1086 IT5.0 macht es möglich.
Die Präzision der Spannungsregelung ist ein weiterer entscheidender Faktor. In vielen Anwendungen, insbesondere in der digitalen Elektronik, ist eine stabile und genaue Spannungsversorgung unerlässlich, um Fehlfunktionen und Datenverluste zu vermeiden. Der LM1086 IT5.0 gewährleistet eine konstante 5,0 V Spannung, selbst unter schwankenden Lastbedingungen. Das gibt Ihnen die Sicherheit, dass Ihre Schaltungen zuverlässig funktionieren.
Anwendungsbereiche: Wo der LM1086 IT5.0 glänzt
Der LM1086 IT5.0 ist ein wahres Multitalent und findet in einer Vielzahl von Anwendungen seinen Platz. Hier sind einige Beispiele, die Ihnen zeigen, wie vielseitig dieser Spannungsregler ist:
- Mikrocontroller-Schaltungen: Ideal für die stabile Stromversorgung von Mikrocontrollern wie Arduino, Raspberry Pi und anderen Entwicklungsboards.
- Batteriebetriebene Geräte: Perfekt für mobile Anwendungen, bei denen eine effiziente Spannungsregelung entscheidend ist, um die Batterielebensdauer zu maximieren.
- Industrielle Steuerungen: Bietet eine zuverlässige Stromversorgung für Sensoren, Aktoren und andere Komponenten in industriellen Umgebungen.
- Netzteile: Kann in Netzteilen eingesetzt werden, um eine stabile 5,0 V Ausgangsspannung zu erzeugen.
- Audio-Verstärker: Sorgt für eine saubere und stabile Stromversorgung, die die Klangqualität verbessert.
Stellen Sie sich vor, Sie entwickeln ein tragbares Messgerät, das präzise Messwerte liefern soll. Eine stabile Stromversorgung ist hier unerlässlich, um Messfehler zu vermeiden. Der LM1086 IT5.0 sorgt dafür, dass Ihr Messgerät stets zuverlässige Ergebnisse liefert, egal wo Sie es einsetzen. Oder denken Sie an ein batteriebetriebenes Überwachungssystem, das rund um die Uhr Daten erfasst. Eine effiziente Spannungsregelung ist hier entscheidend, um die Batterielaufzeit zu verlängern und die Wartungskosten zu senken. Der LM1086 IT5.0 ist die perfekte Wahl für diese und viele weitere Anwendungen.
Technische Daten im Detail
Um Ihnen ein umfassendes Bild des LM1086 IT5.0 zu vermitteln, hier eine detaillierte Übersicht über seine technischen Daten:
| Parameter | Wert |
|---|---|
| Ausgangsspannung | 5,0 V (fix) |
| Ausgangsstrom (maximal) | 1,5 A |
| Dropout-Spannung (typisch) | 1,3 V bei 1,5 A |
| Eingangsspannungsbereich | Bis zu 30 V |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäuse | TO-220-3 |
| Schutzfunktionen | Überlastschutz, Übertemperaturschutz |
Diese Daten zeigen, dass der LM1086 IT5.0 ein robustes und vielseitiges Bauteil ist, das auch unter anspruchsvollen Bedingungen zuverlässig funktioniert. Achten Sie bei der Auslegung Ihrer Schaltung darauf, die maximalen Strom- und Spannungswerte nicht zu überschreiten, um eine lange Lebensdauer des Reglers zu gewährleisten.
Installation und Inbetriebnahme: So einfach geht’s
Die Installation des LM1086 IT5.0 ist denkbar einfach. Dank des TO-220-3 Gehäuses lässt er sich problemlos auf einer Kühlfläche montieren, um die Wärmeableitung zu optimieren. Hier sind die wichtigsten Schritte für eine erfolgreiche Inbetriebnahme:
- Montage: Befestigen Sie den Regler auf einer Kühlfläche, um eine optimale Wärmeableitung zu gewährleisten. Verwenden Sie Wärmeleitpaste, um den Kontakt zwischen dem Regler und der Kühlfläche zu verbessern.
- Verdrahtung: Verbinden Sie die Eingangsspannung (Vin) mit dem entsprechenden Pin des Reglers. Achten Sie auf die richtige Polarität! Verbinden Sie den Ausgang (Vout) mit der Schaltung, die mit 5,0 V versorgt werden soll.
- Kondensatoren: Verwenden Sie Kondensatoren am Ein- und Ausgang des Reglers, um die Stabilität zu verbessern und Rauschen zu reduzieren. Ein Keramikkondensator mit 100 nF am Eingang und ein Elektrolytkondensator mit 10 µF am Ausgang sind in der Regel ausreichend.
- Test: Schalten Sie die Eingangsspannung ein und überprüfen Sie, ob die Ausgangsspannung 5,0 V beträgt. Überprüfen Sie auch die Temperatur des Reglers, um sicherzustellen, dass er nicht überhitzt.
Mit diesen einfachen Schritten können Sie den LM1086 IT5.0 schnell und einfach in Ihre Schaltung integrieren und von seiner stabilen und zuverlässigen Leistung profitieren.
Wichtige Hinweise zur Wärmeableitung
Die Wärmeableitung ist ein entscheidender Faktor für die Lebensdauer und Zuverlässigkeit des LM1086 IT5.0. Bei höheren Ausgangsströmen und Eingangsspannungsdifferenzen kann der Regler Wärme erzeugen, die abgeführt werden muss, um eine Überhitzung zu vermeiden. Hier sind einige Tipps, wie Sie die Wärmeableitung optimieren können:
- Kühlfläche: Verwenden Sie eine Kühlfläche mit ausreichender Größe, um die Wärme effektiv abzuführen.
- Wärmeleitpaste: Tragen Sie Wärmeleitpaste zwischen dem Regler und der Kühlfläche auf, um den thermischen Kontakt zu verbessern.
- Luftzirkulation: Sorgen Sie für eine gute Luftzirkulation um den Regler, um die Wärmeabgabe zu unterstützen.
- Leiterplattenlayout: Achten Sie auf ein gutes Leiterplattenlayout, um die Wärmeableitung über die Leiterbahnen zu fördern.
Indem Sie diese Tipps befolgen, können Sie sicherstellen, dass der LM1086 IT5.0 auch unter anspruchsvollen Bedingungen zuverlässig funktioniert und eine lange Lebensdauer hat.
FAQ – Häufig gestellte Fragen zum LM1086 IT5.0
Hier finden Sie Antworten auf einige häufig gestellte Fragen zum LM1086 IT5.0:
- Frage: Was bedeutet LDO?
Antwort: LDO steht für „Low Dropout“ und bezeichnet eine Art von Spannungsregler, der auch dann noch eine stabile Ausgangsspannung liefert, wenn die Eingangsspannung nur geringfügig höher ist als die gewünschte Ausgangsspannung.
- Frage: Kann ich den LM1086 IT5.0 auch für andere Spannungen als 5,0 V verwenden?
Antwort: Nein, der LM1086 IT5.0 ist ein fixer Spannungsregler mit einer Ausgangsspannung von 5,0 V. Für andere Spannungen benötigen Sie einen einstellbaren Spannungsregler oder einen Regler mit einer anderen fixen Ausgangsspannung.
- Frage: Wie schütze ich den LM1086 IT5.0 vor Überlastung?
Antwort: Der LM1086 IT5.0 verfügt über einen integrierten Überlastschutz, der den Regler vor Schäden durch zu hohen Strom schützt. Allerdings ist es ratsam, die Schaltung so auszulegen, dass der maximale Ausgangsstrom des Reglers nicht überschritten wird.
- Frage: Welche Kondensatoren benötige ich für den LM1086 IT5.0?
Antwort: Es wird empfohlen, am Eingang einen Keramikkondensator mit 100 nF und am Ausgang einen Elektrolytkondensator mit 10 µF zu verwenden, um die Stabilität zu verbessern und Rauschen zu reduzieren.
- Frage: Wie groß sollte die Kühlfläche für den LM1086 IT5.0 sein?
Antwort: Die Größe der Kühlfläche hängt von der Eingangsspannung, dem Ausgangsstrom und der Umgebungstemperatur ab. Als Faustregel gilt: Je höher der Strom und die Spannungsdifferenz, desto größer sollte die Kühlfläche sein. Im Zweifelsfall ist es besser, eine größere Kühlfläche zu verwenden.
- Frage: Wo finde ich das Datenblatt für den LM1086 IT5.0?
Antwort: Das Datenblatt für den LM1086 IT5.0 finden Sie auf der Website des Herstellers oder auf verschiedenen Online-Datenbanken für elektronische Bauteile.
- Frage: Kann ich den LM1086 IT5.0 in einem 12V System verwenden, um 5V zu erzeugen?
Antwort: Ja, der LM1086 IT5.0 kann verwendet werden, um aus einer 12V Quelle eine stabile 5V Spannung zu erzeugen. Achten Sie jedoch darauf, die Wärmeableitung zu berücksichtigen, da bei einer Eingangsspannung von 12V und einem hohen Ausgangsstrom eine erhebliche Wärmemenge entstehen kann.
Fazit: Der LM1086 IT5.0 – Ihre zuverlässige Stromversorgungslösung
Der LM1086 IT5.0 ist ein leistungsstarker und zuverlässiger LDO-Spannungsregler, der Ihnen in einer Vielzahl von Anwendungen eine stabile und effiziente Stromversorgung bietet. Mit seiner fixen Ausgangsspannung von 5,0 V, dem hohen Ausgangsstrom von bis zu 1,5 A und den integrierten Schutzfunktionen ist er die ideale Wahl für Ihre anspruchsvollen Projekte. Egal, ob Sie ein erfahrener Ingenieur oder ein Hobby-Elektroniker sind, der LM1086 IT5.0 wird Ihnen helfen, Ihre Ideen zum Leben zu erwecken. Investieren Sie in Qualität und Zuverlässigkeit – investieren Sie in den LM1086 IT5.0!
