LM 1086 IT-ADJ: Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Sie benötigen eine zuverlässige und präzise Spannungsquelle für Ihre komplexen elektronischen Schaltungen? Der LM 1086 IT-ADJ ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine stabile Ausgangsspannung über einen weiten Bereich von 1,25V bis 27,5V mit einem Strom von bis zu 1,5A benötigen. Dieses Low-Dropout (LDO) Spannungsreglermodul bietet eine exzellente Leistung und Flexibilität, die über herkömmliche Festspannungsregler hinausgeht.
Überlegene Leistung und Flexibilität: Das Alleinstellungsmerkmal des LM 1086 IT-ADJ
Im Gegensatz zu Festspannungsreglern, die nur eine vordefinierte Spannung liefern, bietet der LM 1086 IT-ADJ eine einstellbare Ausgangsspannung. Dies eliminiert die Notwendigkeit mehrerer Festspannungsregler für unterschiedliche Anforderungen und vereinfacht das Schaltungsdesign erheblich. Die Low-Dropout-Eigenschaft sorgt für eine effiziente Energieausnutzung, indem sie den Spannungsabfall zwischen Eingangs- und Ausgangsspannung minimiert, was besonders in batteriebetriebenen oder energiesensiblen Anwendungen von entscheidender Bedeutung ist. Die hohe Strombelastbarkeit von 1,5A macht ihn zudem für eine breite Palette von Anwendungen geeignet, von der Stromversorgung von Mikrocontrollern und Sensoren bis hin zu kleineren Motoren oder Beleuchtungssystemen.
Anwendungsbereiche und Technische Spezifikationen
Der LM 1086 IT-ADJ ist ein universell einsetzbarer LDO-Spannungsregler, der sich durch seine hohe Zuverlässigkeit und präzise Regelung auszeichnet. Seine Einstellbarkeit macht ihn zur perfekten Wahl für Prototypenentwicklung, kundenspezifische Stromversorgungen, Laborgeräte und industrielle Steuerungen. Die interne Strombegrenzung und Übertemperaturschutzschaltung bieten zusätzliche Sicherheit und Langlebigkeit für Ihre Schaltungen.
Detaillierte Leistungsmerkmale des LM 1086 IT-ADJ
- Einstellbare Ausgangsspannung: Von 1,25V bis 27,5V, ermöglicht maximale Flexibilität für verschiedenste Anforderungen.
- Hohe Strombelastbarkeit: Bis zu 1,5A Ausgangsstrom, geeignet für eine Vielzahl von Anwendungen.
- Low-Dropout-Betrieb: Minimiert den Spannungsabfall, verbessert die Energieeffizienz.
- Präzise Regelung: Garantiert eine stabile und saubere Ausgangsspannung.
- Integrierte Schutzschaltungen: Strombegrenzung und Übertemperaturschutz für erhöhte Sicherheit und Zuverlässigkeit.
- Breiter Eingangsspannungsbereich: Ermöglicht den Betrieb mit verschiedenen Stromquellen.
- Robustes TO-220-Gehäuse: Bietet gute Wärmeableitung und einfache Montage auf Kühlkörpern.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Spannungsregler-Typ | Low-Dropout (LDO), einstellbar |
| Ausgangsspannungsbereich | 1,25 V bis 27,5 V |
| Maximaler Ausgangsstrom | 1,5 A |
| Gehäusetyp | TO-220 |
| Eingangs-Spannungsbereich (typisch) | Bis zu 27,5 V (abhängig von Dropout-Spannung und Ausgang) |
| Ruhestrom (Quiescent Current) | Typisch 6 mA |
| Leitungsregelungsrate (Line Regulation) | Typisch 0,02% |
| Lastregelungsrate (Load Regulation) | Typisch 0,1% |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Schutzfunktionen | Strombegrenzung, Übertemperaturabschaltung |

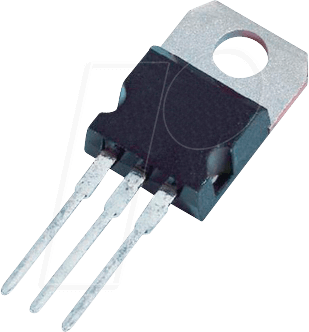

Konstruktion und Wärmeableitung im TO-220-Gehäuse
Das TO-220-Gehäuse ist ein Standard in der Leistungselektronik und bietet mehrere Vorteile für den LM 1086 IT-ADJ. Es ermöglicht eine einfache Montage auf Leiterplatten und bietet durch die metallische Rückseite eine gute Anbindung an externe Kühlkörper. Bei Anwendungen, die den maximalen Strom von 1,5A nutzen, ist die Verwendung eines geeigneten Kühlkörpers zur Ableitung der entstehenden Verlustleistung unerlässlich, um die Betriebstemperatur im empfohlenen Bereich zu halten und die Langlebigkeit des Bauteils zu gewährleisten. Die dreipolige Konfiguration (Input, Output, Ground/Adj) vereinfacht die Verschaltung erheblich.
Präzision und Stabilität der Ausgangsspannung
Die hohe Qualität der internen Komponenten und das durchdachte Design des LM 1086 IT-ADJ gewährleisten eine bemerkenswert geringe Leitungs- und Lastregelungsrate. Dies bedeutet, dass Schwankungen in der Eingangsspannung oder Änderungen im Strombedarf der Last nur minimale Auswirkungen auf die Ausgangsspannung haben. Diese Stabilität ist entscheidend für empfindliche elektronische Bauteile wie Mikrocontroller, präzise Sensoren oder Kommunikationsmodule, deren korrekte Funktion von einer konstanten und sauberen Stromversorgung abhängt.
Sicherheit und Zuverlässigkeit durch integrierte Schutzmechanismen
Der LM 1086 IT-ADJ ist mit wichtigen Schutzschaltungen ausgestattet, die das Bauteil und die angeschlossene Schaltung vor Schäden bewahren. Die eingebaute Strombegrenzung verhindert, dass das Bauteil bei Überlastung beschädigt wird, indem sie den maximalen Stromfluss begrenzt. Ebenso schützt die Übertemperaturabschaltung vor kritischen Betriebstemperaturen, indem sie die Stromzufuhr unterbricht, sollte die interne Temperatur einen definierten Grenzwert überschreiten. Diese integrierten Sicherheitsmerkmale reduzieren das Risiko von Ausfällen und erhöhen die Zuverlässigkeit Ihrer Projekte.
Anpassung der Ausgangsspannung: Die Rolle des Einstellwiderstands
Die Einstellbarkeit des LM 1086 IT-ADJ wird typischerweise durch eine externe Widerstandsteilung realisiert. Ein fester Widerstand zwischen dem Einstell-Pin (ADJ) und Masse, kombiniert mit einem variablen Widerstand (z.B. Potentiometer) in Serie oder parallel, ermöglicht die präzise Einstellung der gewünschten Ausgangsspannung im Bereich von 1,25V bis 27,5V. Diese Flexibilität macht den LM 1086 IT-ADJ zu einer wirtschaftlichen und platzsparenden Lösung, da ein einziges Bauteil eine Vielzahl von Spannungsanforderungen abdecken kann.
Anwendungsbeispiele für den LM 1086 IT-ADJ
- Labornetzgeräte: Aufbau flexibler und präziser Stromversorgungen für Entwicklungs- und Testzwecke.
- Entwicklung von Prototypen: Schnelle und einfache Anpassung der Spannungsversorgung an sich ändernde Anforderungen.
- Stromversorgung für Mikrocontroller und Sensoren: Stabile und saubere Spannung für empfindliche digitale und analoge Komponenten.
- Batteriebetriebene Geräte: Effiziente Spannungsregelung durch Low-Dropout-Betrieb zur Maximierung der Batterielaufzeit.
- DIY-Elektronikprojekte: Vielseitige Lösung für Hobbyisten mit höchsten Ansprüchen an Präzision und Flexibilität.
- Industrielle Steuerungen: Zuverlässige Spannungsversorgung für Mess- und Steuereinheiten.
FAQ – Häufig gestellte Fragen zu LM 1086 IT-ADJ – LDO-Spannungsregler, einstellbar, 1,25 … 27,5 V, 1,5 A, TO-220
Wie stelle ich die Ausgangsspannung des LM 1086 IT-ADJ ein?
Die Ausgangsspannung wird mithilfe einer externen Widerstandsteilung eingestellt. Typischerweise werden ein fester Widerstand zwischen dem ADJ-Pin und Masse sowie ein Potentiometer verwendet, um den gewünschten Spannungswert präzise zu justieren. Die genauen Formeln zur Berechnung der Widerstandswerte sind in den Datenblättern der Hersteller zu finden.
Benötige ich einen Kühlkörper für den LM 1086 IT-ADJ?
Ob ein Kühlkörper benötigt wird, hängt von der Ausgangsspannung, dem Ausgangsstrom und der Eingangsspannung ab. Wenn das Produkt unter Volllast (1,5A) betrieben wird, insbesondere bei größeren Spannungsdifferenzen zwischen Ein- und Ausgang, entsteht Verlustleistung, die abgeführt werden muss. Für den sicheren Betrieb bei hohen Lasten wird die Anbringung eines geeigneten Kühlkörpers dringend empfohlen.
Was bedeutet „Low-Dropout“ (LDO)?
Low-Dropout bedeutet, dass der Spannungsregler bereits bei einem geringen Spannungsunterschied zwischen Eingangs- und Ausgangsspannung korrekt arbeiten kann. Dies ist vorteilhaft in Anwendungen, bei denen die Eingangsspannung nur geringfügig höher als die gewünschte Ausgangsspannung ist, wie z.B. bei batteriebetriebenen Geräten, um die Energieeffizienz zu maximieren.
Welche Mindesteingangsspannung ist für den LM 1086 IT-ADJ erforderlich?
Die Mindesteingangsspannung wird durch die sogenannte Dropout-Spannung bestimmt, die je nach Ausgangsstrom und Temperatur variiert. Um eine stabile Ausgangsspannung zu gewährleisten, muss die Eingangsspannung mindestens die gewünschte Ausgangsspannung plus die Dropout-Spannung betragen. Eine typische Dropout-Spannung für den LM 1086 liegt im Bereich von wenigen hundert Millivolt bei geringen Strömen und kann bei höheren Strömen ansteigen.
Kann der LM 1086 IT-ADJ kurzschlusssicher betrieben werden?
Ja, der LM 1086 IT-ADJ verfügt über eine integrierte Strombegrenzung, die ihn gegen Kurzschlüsse am Ausgang schützt, indem sie den Stromfluss auf einen sicheren Wert begrenzt. Dies verhindert eine Zerstörung des Bauteils bei versehentlichen Kurzschlüssen.
Welche Schutzfunktionen sind im LM 1086 IT-ADJ integriert?
Der LM 1086 IT-ADJ verfügt über zwei wesentliche Schutzfunktionen: eine interne Strombegrenzung, die den Ausgangsstrom bei Überlastung begrenzt, und eine Übertemperaturabschaltung, die das Bauteil bei Erreichen einer kritischen Temperatur vor Schäden schützt, indem sie die Stromversorgung unterbricht.
Wie genau ist die Ausgangsspannungseinstellung des LM 1086 IT-ADJ?
Die Genauigkeit der Ausgangsspannung wird durch die Präzision der externen Widerstände und die interne Referenzspannung des Reglers bestimmt. Mit sorgfältig ausgewählten Präzisionswiderständen lassen sich sehr genaue Ausgangsspannungen erzielen. Die typische Leitungs- und Lastregelungsrate von 0,02% bzw. 0,1% gewährleistet eine hohe Stabilität der eingestellten Spannung.
