LM 1086 CS-3.3: Stabile 3,3V Spannungsversorgung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und stabilen Spannungsquelle für Ihre empfindlichen elektronischen Schaltungen? Der LM 1086 CS-3.3 LDO-Spannungsregler liefert präzise 3,3 Volt mit einem maximalen Strom von 1,5 Ampere und ist die ideale Lösung für Entwickler, Ingenieure und ambitionierte Hobbyisten, die Wert auf Performance und Stabilität legen.
Hocheffiziente Spannungsstabilisierung mit dem LM 1086 CS-3.3
Im Kern jedes komplexen elektronischen Systems steht eine stabile Stromversorgung. Der LM 1086 CS-3.3 zeichnet sich durch seine Low Dropout (LDO)-Architektur aus, die im Vergleich zu herkömmlichen Spannungsreglern einen geringeren Spannungsabfall zwischen Eingangs- und Ausgangsspannung ermöglicht. Dies führt zu einer erhöhten Energieeffizienz, geringerer Wärmeentwicklung und somit zu einer verbesserten Zuverlässigkeit Ihrer Schaltung. Insbesondere bei Anwendungen, bei denen die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt, spielt der LM 1086 CS-3.3 seine Stärken aus.
Vorteile des LM 1086 CS-3.3 gegenüber Standardlösungen
- Präzise Ausgangsspannung: Liefert eine feste und exakt geregelte Ausgangsspannung von 3,3 Volt, unerlässlich für Mikrocontroller, Sensoren und Logikschaltungen, die empfindlich auf Spannungsschwankungen reagieren.
- Hohe Strombelastbarkeit: Mit einer maximalen Stromstärke von 1,5 Ampere bewältigt der LM 1086 CS-3.3 auch anspruchsvolle Lasten, die über die Kapazitäten einfacherer Regler hinausgehen.
- LDO-Technologie: Die Low Dropout-Eigenschaft minimiert den Spannungsabfall, was die Energieeffizienz steigert und die Wärmeentwicklung reduziert. Dies ist besonders vorteilhaft in batteriebeschränkten oder thermisch kritischen Umgebungen.
- Robustheit und Zuverlässigkeit: Entwickelt für den professionellen Einsatz, bietet der LM 1086 CS-3.3 eine hohe Stabilität und Langlebigkeit unter verschiedenen Betriebsbedingungen.
- Integrierter Schutz: Verfügt über eingebaute Schutzmechanismen gegen Überstrom und Übertemperatur, die Ihre Schaltung und das Bauteil selbst im Falle von Fehlfunktionen schützen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von industrieller Automatisierung über Telekommunikation bis hin zu Prototypenbau und Forschung.
Technische Spezifikationen im Detail
Der LM 1086 CS-3.3 ist ein linearer Spannungsregler, der speziell für Anwendungen entwickelt wurde, die eine stabile und präzise Spannungsquelle benötigen. Seine feste Ausgangsspannung von 3,3 Volt macht ihn zu einer universellen Wahl für viele digitale und analoge Schaltungen.
| Eigenschaft | Spezifikation |
|---|---|
| Spannungsregler-Typ | Low Dropout (LDO) |
| Ausgangsspannung | 3,3 V (fest) |
| Maximaler Ausgangsstrom | 1,5 A |
| Eingangsspannungsbereich | Bis zu 25 V (typisch) |
| Dropout-Spannung | Typisch 1 V bei 1,5 A (variiert mit Temperatur und Strom) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäusetyp | TO-263-3 (auch bekannt als DDPAK) |
| Schutzschaltungen | Überstromschutz, Übertemperaturschutz |
| Anwendungsgebiete | Stromversorgungen für Mikrocontroller, Sensoren, FPGA-Module, Telekommunikationsgeräte, industrielle Steuerungen, Prototypenbau |
Anwendungsgebiete: Wo der LM 1086 CS-3.3 glänzt
Die breite Anwendbarkeit des LM 1086 CS-3.3 macht ihn zu einem unverzichtbaren Bauteil in vielen Bereichen der Elektronikentwicklung. Seine Fähigkeit, auch unter wechselnden Lastbedingungen eine stabile Ausgangsspannung zu liefern, ist entscheidend für die Funktionalität und Langlebigkeit empfindlicher Komponenten.
- Embedded Systems & Mikrocontroller: Viele moderne Mikrocontroller, wie z.B. ARM-basierte Prozessoren oder ESP32-Module, benötigen eine präzise 3,3V-Versorgung. Der LM 1086 CS-3.3 gewährleistet hier die notwendige Stabilität für zuverlässigen Betrieb.
- Sensortechnik: Präzisionssensoren, ob analog oder digital, sind oft extrem empfindlich gegenüber Schwankungen der Versorgungsspannung. Eine stabilisierte 3,3V-Quelle minimiert Messfehler und erhöht die Genauigkeit.
- Industrielle Automatisierung: In rauen industriellen Umgebungen, wo Temperatur- und Lastschwankungen an der Tagesordnung sind, bietet der LM 1086 CS-3.3 die nötige Robustheit und Zuverlässigkeit für Steuerungs- und Überwachungssysteme.
- Telekommunikationsinfrastruktur: In Basisstationen oder Netzwerkhardware ist eine unterbrechungsfreie und stabile Stromversorgung essentiell. Der LM 1086 CS-3.3 trägt hier zur Signalintegrität und Systemverfügbarkeit bei.
- Prototypenentwicklung und Laboranwendungen: Für Entwickler und Ingenieure im Labor bietet der LM 1086 CS-3.3 eine einfache und zuverlässige Möglichkeit, Schaltungsteile mit einer definierten Spannung zu versorgen, ohne komplexe Regelkreise aufbauen zu müssen.
- Stromversorgungsmodule: Als Kernkomponente in DC/DC-Wandlern oder als Nachregler für unsymmetrische Spannungsquellen sorgt der LM 1086 CS-3.3 für eine saubere und nutzbare Ausgangsspannung.
Das TO-263-3 Gehäuse: Effiziente Wärmeableitung und Montage

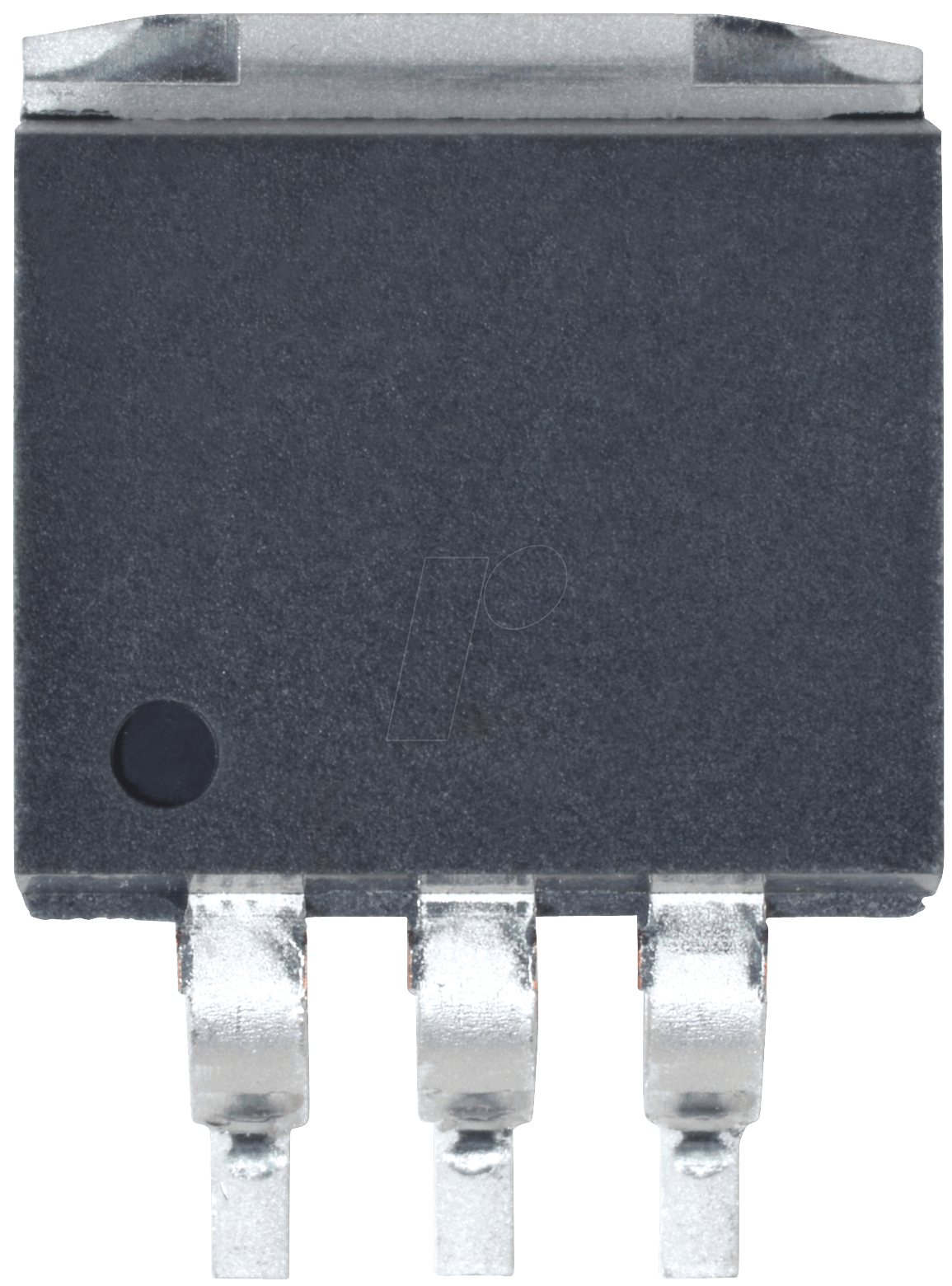

Das TO-263-3 Gehäuse, auch bekannt als DDPAK, ist ein Oberflächenmontage-Gehäuse (SMD) und spielt eine wesentliche Rolle für die Leistungsfähigkeit des LM 1086 CS-3.3. Dieses robuste und weit verbreitete Gehäuse ermöglicht eine effektive Wärmeableitung direkt über die Leiterplatte. Durch die breite Kupferfläche, an die das Gehäuse gelötet wird, kann überschüssige Wärme effizient abgeführt werden. Dies ist insbesondere bei der Arbeit mit höheren Strömen wie den 1,5 Ampere des LM 1086 CS-3.3 von entscheidender Bedeutung, um thermisches Durchgehen zu verhindern und die Lebensdauer des Bauteils zu maximieren. Die Montageschraube (falls vorhanden, hier nicht spezifiziert, aber üblich für höhere Ströme) kann optional zusätzliche Kühlkörper-Montagemöglichkeiten bieten.
FAQ – Häufig gestellte Fragen zu LM 1086 CS-3.3 – LDO-Spannungsregler, fix, 3,3 V, 1,5 A, TO-263-3
Was ist ein LDO-Spannungsregler?
Ein LDO-Spannungsregler (Low Dropout) ist eine Art linearer Spannungsregler, der sich durch eine sehr geringe Spannungsdifferenz zwischen Ein- und Ausgangsspannung auszeichnet. Dies ermöglicht eine effizientere Energieumwandlung und geringere Wärmeentwicklung im Vergleich zu älteren Standard-Linearreglern, besonders wenn die Eingangsspannung nur knapp über der gewünschten Ausgangsspannung liegt.
Welche Ausgangsstromstärke kann der LM 1086 CS-3.3 liefern?
Der LM 1086 CS-3.3 kann eine maximale Ausgangsstromstärke von 1,5 Ampere liefern. Dies macht ihn geeignet für Anwendungen, die eine höhere Stromversorgung benötigen, als es einfachere Spannungsregler bieten.
Ist der LM 1086 CS-3.3 für empfindliche Mikrocontroller geeignet?
Ja, der LM 1086 CS-3.3 ist aufgrund seiner präzisen und stabilen 3,3V Ausgangsspannung und seiner geringen Rauschcharakteristik hervorragend für die Stromversorgung von empfindlichen Mikrocontrollern, Sensoren und anderen digitalen Logikschaltungen geeignet.
Was bedeutet „fest“ bei der Ausgangsspannung?
Die Angabe „fest“ bedeutet, dass die Ausgangsspannung des Reglers auf einen vordefinierten Wert (in diesem Fall 3,3 Volt) festgelegt ist und nicht einstellbar ist. Dies vereinfacht die Anwendung, da keine externen Widerstände zur Einstellung der Spannung benötigt werden und die Gefahr einer Fehlkonfiguration minimiert wird.
Welche Schutzfunktionen sind im LM 1086 CS-3.3 integriert?
Der LM 1086 CS-3.3 verfügt über integrierte Schutzmechanismen gegen Überstrom und Übertemperatur. Diese Schutzschaltungen schalten den Regler im Falle von gefährlichen Betriebsbedingungen ab, um sowohl das Bauteil selbst als auch die angeschlossene Schaltung vor Beschädigung zu schützen.
Ist das TO-263-3 Gehäuse für Oberflächenmontage geeignet?
Ja, das TO-263-3 Gehäuse ist ein Standard-SMD-Gehäuse (Surface Mount Device), das speziell für die Oberflächenmontage auf Leiterplatten konzipiert ist. Es ermöglicht eine gute Wärmeableitung über die Leiterbahn.
Wie wähle ich die richtige Eingangsspannung für den LM 1086 CS-3.3 aus?
Die Eingangsspannung muss stets höher sein als die gewünschte Ausgangsspannung (3,3V) plus der Dropout-Spannung des Reglers (typisch 1V bei Volllast). Berücksichtigen Sie auch mögliche Spannungsspitzen und einen Sicherheitsspielraum. Eine typische Eingangsspannung für diesen Regler liegt im Bereich von 5V bis 12V, abhängig von der spezifischen Anwendung und der vorhandenen Stromquelle.
