LM 1084 IT-ADJ – Ihr Präzisionsregler für anspruchsvolle Stromversorgungen
Sie suchen eine zuverlässige und flexible Lösung zur Stabilisierung Ihrer Spannungsversorgung, insbesondere in Umgebungen, die eine präzise und rauschfreie Leistung erfordern? Der LM 1084 IT-ADJ ist ein hochentwickelter Low-Dropout-Regler, der speziell für anspruchsvolle Elektronikprojekte, industrielle Anwendungen und hochwertige Audio-Schaltungen konzipiert wurde. Er ist die ideale Wahl für Ingenieure und Hobbyisten, die maximale Kontrolle über ihre Ausgangsspannung benötigen, ohne Kompromisse bei Effizienz und Stabilität einzugehen.
Die Vorteile des LM 1084 IT-ADJ im Überblick
Der LM 1084 IT-ADJ zeichnet sich durch seine überlegene Leistung gegenüber herkömmlichen Spannungsreglern aus. Sein geringer Spannungsabfall (Low Dropout) minimiert Energieverluste, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. Die einstellbare Ausgangsspannung ermöglicht eine universelle Einsatzfähigkeit, während die hohe Strombelastbarkeit von 5 A selbst anspruchsvollste Schaltungen versorgt.
- Einstellbare Ausgangsspannung: Flexibilität von 1,25 V bis 27,5 V für vielfältige Anwendungen.
- Extrem geringer Dropout-Spannungsabfall: Maximale Effizienz und reduzierte Wärmeentwicklung, selbst bei hoher Last.
- Hohe Strombelastbarkeit: Bis zu 5 A ermöglichen die Versorgung leistungsintensiver Systeme.
- Hervorragende Rauschunterdrückung: Ideal für empfindliche analoge Schaltungen, wie z.B. Audio-Equipment.
- Integrierte Schutzschaltungen: Bietet Überstrom- und Temperaturschutz für erhöhte Zuverlässigkeit.
- Breiter Eingangsspannungsbereich: Ermöglicht den Einsatz mit verschiedenen Stromquellen.
- TO-220 Gehäuse: Standardisiertes und bewährtes Gehäuse für einfache Montage und Wärmeableitung.
Technische Spezifikationen und Anwendungsbereiche
Der LM 1084 IT-ADJ ist ein bipolares Längsregler-IC, das sich durch seine Präzision und Robustheit auszeichnet. Die einstellbare Ausgangsspannung wird durch zwei externe Widerstände definiert, was eine feine Abstimmung ermöglicht. Die geringe Ausgangsrauschspannung und die gute Transientenunterdrückung machen ihn zur bevorzugten Wahl für Anwendungen, bei denen eine saubere und stabile Stromversorgung unerlässlich ist.
Präzision und Einstellbarkeit
Die Kernfunktionalität des LM 1084 IT-ADJ liegt in seiner präzisen Spannungsregelung. Mit einem einstellbaren Bereich von 1,25 V bis 27,5 V können Sie die Ausgangsspannung exakt auf die Anforderungen Ihrer Schaltung abstimmen. Dies ist besonders vorteilhaft bei Prototypenentwicklung und Systemen, die variable Spannungsniveaus benötigen. Die externe Widerstandsnetzwerkkonfiguration ermöglicht eine Bandbreite an Ausgangswerten, die weit über die Möglichkeiten von Festspannungsreglern hinausgeht.
Effizienz durch Low-Dropout-Design
Das „Low Dropout“ (LDO)-Konzept des LM 1084 IT-ADJ bedeutet, dass er nur eine sehr geringe Spannungsdifferenz zwischen Ein- und Ausgang benötigt, um stabil zu funktionieren. Dies ist ein entscheidender Vorteil gegenüber älteren Reglertechnologien, bei denen oft eine signifikante Dropout-Spannung erforderlich war. Diese Minimierung von Energieverlusten führt direkt zu einer höheren Gesamteffizienz Ihrer Schaltung, was besonders in batteriebetriebenen Geräten oder energiebewussten Systemen von Bedeutung ist. Eine geringere Wärmeentwicklung vereinfacht zudem das thermische Management und kann den Bedarf an aufwändigen Kühlkörpern reduzieren.
Hohe Strombelastbarkeit für Leistungsanwendungen
Mit einer maximalen Strombelastbarkeit von 5 A ist der LM 1084 IT-ADJ in der Lage, auch anspruchsvolle Verbraucher zuverlässig mit Strom zu versorgen. Dies umfasst typische Anwendungen wie die Stromversorgung von Motoren, leistungsstarken Signalprozessoren, Kommunikationsmodulen oder als Hauptspannungsversorgung in komplexen elektronischen Geräten. Die Fähigkeit, hohe Ströme stabil zu liefern, ohne die Ausgangsspannung zu beeinträchtigen oder übermäßig heiß zu werden, unterstreicht seine Eignung für professionelle und industrielle Einsatzgebiete.
Rauschunterdrückung für Audio und Sensorik
In Bereichen wie professioneller Audio-Technik, Messtechnik oder der Ansteuerung empfindlicher Sensoren ist eine extrem geringe Ausgangsrauschspannung von größter Bedeutung. Der LM 1084 IT-ADJ bietet hierfür hervorragende Eigenschaften. Seine Konstruktion minimiert die Erzeugung von hochfrequentem Rauschen, das digitale Schaltungen oder analoge Signalpfade stören könnte. Dies führt zu klareren Audiosignalen, präziseren Messergebnissen und einer zuverlässigeren Funktion von empfindlichen elektronischen Komponenten.
Schutzmechanismen für Langlebigkeit
Die Sicherheit und Langlebigkeit Ihrer elektronischen Systeme wird durch die integrierten Schutzschaltungen des LM 1084 IT-ADJ gewährleistet. Dazu gehören ein Überstromschutz, der den Ausgangsstrom begrenzt, falls ein Kurzschluss oder eine Überlastung auftritt, und ein Temperaturschutz, der den Regler bei Überschreitung einer kritischen Temperatur abschaltet. Diese intelligenten Schutzfunktionen verhindern Schäden am Regler selbst und an den angeschlossenen Komponenten, was die Zuverlässigkeit Ihres Gesamtsystems signifikant erhöht.
Produktdaten und Konstruktionsmerkmale

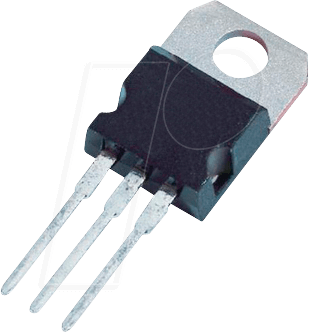

Der LM 1084 IT-ADJ wird im weit verbreiteten TO-220-Gehäuse geliefert, das eine einfache Montage auf Leiterplatten oder Kühlkörpern ermöglicht. Dieses Gehäuse ist für seine gute Wärmeableitungsfähigkeit bekannt und unterstützt die kontinuierliche Stromlieferung auch unter anspruchsvollen Bedingungen.
| Merkmal | Spezifikation |
|---|---|
| IC-Typ | Low-Dropout-Spannungsregler, einstellbar |
| Modell | LM 1084 IT-ADJ |
| Einstellbereich Ausgangsspannung | 1,25 V bis 27,5 V |
| Max. Ausgangsstrom | 5 A |
| Dropout-Spannung | Typisch 1,0 V bei 5 A |
| Betriebstemperaturbereich | -40 °C bis +125 °C (IT-Version) |
| Gehäuse | TO-220 |
| Rauschunterdrückung | Sehr gut, ideal für analoge Anwendungen |
| Schutzfunktionen | Überstromschutz, Temperaturschutz |
FAQ – Häufig gestellte Fragen zu LM 1084 IT-ADJ – Low Dropout-Regler, einstellbar, 1,25 … 27,5 V, 5 A, TO-220
Welche Art von Kühlung wird für den LM 1084 IT-ADJ empfohlen?
Für den LM 1084 IT-ADJ ist eine angemessene Wärmeableitung unerlässlich, insbesondere bei hohen Strömen oder wenn die Eingangsspannung deutlich über der Ausgangsspannung liegt. Ein Kühlkörper, der am TO-220-Gehäuse befestigt wird, wird dringend empfohlen, um die Betriebstemperatur innerhalb der Spezifikationen zu halten und eine zuverlässige Langzeitfunktion zu gewährleisten.
Wie wird die Ausgangsspannung des LM 1084 IT-ADJ eingestellt?
Die Ausgangsspannung wird mittels zweier externer Widerstände eingestellt. Die Spannung wird typischerweise zwischen dem Ausgangspin, dem Adjust-Pin und Masse über ein Widerstandsnetzwerk gebildet. Die Formel zur Berechnung der Widerstandswerte ist in den Datenblättern des Herstellers zu finden und ermöglicht eine präzise Einstellung des gewünschten Ausgangsspannungswertes.
Kann der LM 1084 IT-ADJ für negative Spannungen verwendet werden?
Nein, der LM 1084 IT-ADJ ist als positiver Spannungsregler konzipiert und kann nicht direkt für die Erzeugung negativer Spannungen verwendet werden. Für negative Spannungen sind spezielle ICs erforderlich, die für diesen Zweck entwickelt wurden.
Ist der LM 1084 IT-ADJ anfällig für Einschaltstromspitzen?
Obwohl der LM 1084 IT-ADJ über interne Schutzmechanismen verfügt, ist es ratsam, Einschaltstromspitzen durch geeignete Schaltungstechniken, wie z. B. das langsame Aufladen von Eingangskondensatoren oder die Verwendung von Soft-Start-Schaltungen, zu minimieren, um die Lebensdauer des Reglers und der angeschlossenen Komponenten zu maximieren.
Was bedeutet „Low Dropout“ genau?
„Low Dropout“ (LDO) bezieht sich auf die geringe Spannungsdifferenz, die der Regler zwischen seiner Eingangs- und Ausgangsspannung benötigt, um seine Spezifikationen beizubehalten. Ein geringer Dropout-Wert bedeutet, dass der Regler auch bei geringen Differenzen stabil arbeitet, was zu höherer Effizienz und geringerer Wärmeentwicklung führt.
Ist der LM 1084 IT-ADJ mit allen Arten von Kondensatoren kompatibel?
Der LM 1084 IT-ADJ ist in der Regel mit den gängigen Keramik- und Elektrolytkondensatoren für Ein- und Ausgangsfilterung kompatibel. Es ist jedoch immer ratsam, die Empfehlungen im Datenblatt des Herstellers bezüglich der Art, des Wertes und der ESR (Equivalent Series Resistance) der Kondensatoren zu beachten, um eine optimale Stabilität und Leistung zu erzielen.
Für welche Arten von Audioanwendungen ist der LM 1084 IT-ADJ besonders geeignet?
Aufgrund seiner hervorragenden Rauschunterdrückung und präzisen Spannungsregelung eignet sich der LM 1084 IT-ADJ hervorragend für präzise Audio-Schaltungen wie Vorverstärker, DACs (Digital-Analog-Wandler), Kopfhörerverstärker und für die Stromversorgung von empfindlichen Audiosensoren, bei denen Rauscharmut entscheidend für die Klangqualität ist.
