LM 1084 IS-ADJ – Der professionelle LDO Spannungsregler für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Spannungsregelung in Ihren elektronischen Projekten? Der LM 1084 IS-ADJ ist ein einstellbarer Low-Dropout (LDO) Spannungsregler, der sich ideal für Ingenieure, Hobbyisten und professionelle Entwickler eignet, die eine stabile und flexible Stromversorgung benötigen. Er löst das Problem von schwankenden oder ungeeigneten Eingangsspannungen und stellt eine konstante Ausgangsspannung sicher, die exakt auf Ihre Bedürfnisse abgestimmt werden kann.
Überlegene Leistung und Flexibilität
Im Vergleich zu Standardspannungsreglern bietet der LM 1084 IS-ADJ eine herausragende Leistung. Seine einstellbare Ausgangsspannung ermöglicht eine Bandbreite von 1,25 V bis zu beeindruckenden 27,5 V, was eine beispiellose Flexibilität für verschiedenste Schaltungen und Geräte gewährleistet. Mit einem maximalen Ausgangsstrom von 5 A ist er selbst für leistungshungrige Anwendungen bestens gerüstet. Die Low-Dropout-Charakteristik minimiert die Spannungsdifferenz zwischen Ein- und Ausgang, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt.
Präzise Spannungsregelung für kritische Systeme
Die elektronische Industrie stellt immer höhere Anforderungen an die Stabilität und Präzision von Stromversorgungen. Instabile Spannungen können zu Fehlfunktionen, beschädigter Hardware oder unzuverlässigen Messergebnissen führen. Der LM 1084 IS-ADJ wurde entwickelt, um genau diese Herausforderungen zu meistern. Seine Fähigkeit, eine konstante Ausgangsspannung über einen weiten Bereich von Eingangsspannungen und Lastbedingungen aufrechtzuerhalten, macht ihn zur idealen Wahl für:
- Professionelle Labornetzteile
- Industrielle Steuerungs- und Automatisierungssysteme
- Akku-gestützte Geräte mit variabler Ladespannung
- High-Fidelity-Audio-Verstärker
- Sensorsysteme und Messinstrumente
- Netzwerktechnik und Telekommunikationsausrüstung
- Fahrzeugelektronik und Embedded Systems
Technische Spezifikationen und Vorteile
Der LM 1084 IS-ADJ zeichnet sich durch seine robuste Bauweise und fortschrittliche Schaltungstechnik aus. Die integrierte Übertemperatur- und Kurzschlussschutzschaltung schützt sowohl den Regler selbst als auch die angeschlossene Last vor Schäden. Dies erhöht die Zuverlässigkeit und Langlebigkeit Ihrer Schaltungen erheblich.
- Einstellbare Ausgangsspannung: Flexibel von 1,25 V bis 27,5 V für universelle Anwendungen.
- Hoher Ausgangsstrom: Bis zu 5 A ermöglichen den Betrieb stromhungriger Komponenten.
- Low-Dropout-Architektur: Minimale Spannungsdifferenz für verbesserte Effizienz und geringere Wärmeentwicklung.
- Integrierter Schutz: Übertemperatur- und Kurzschlussschutz erhöhen die Systemzuverlässigkeit.
- TO-263 Gehäuse: Ermöglicht effiziente Wärmeableitung und einfache Montage auf Leiterplatten.
- Hohe Welligkeit unterdrückung (Ripple Rejection): Sorgt für eine saubere Ausgangsspannung, frei von unerwünschten Störungen.
- Geringe Leerlaufstromaufnahme: Trägt zur Energieeffizienz bei, insbesondere in standby-Betrieb.
Konstruktion und Gehäuse: TO-263 für optimale Performance

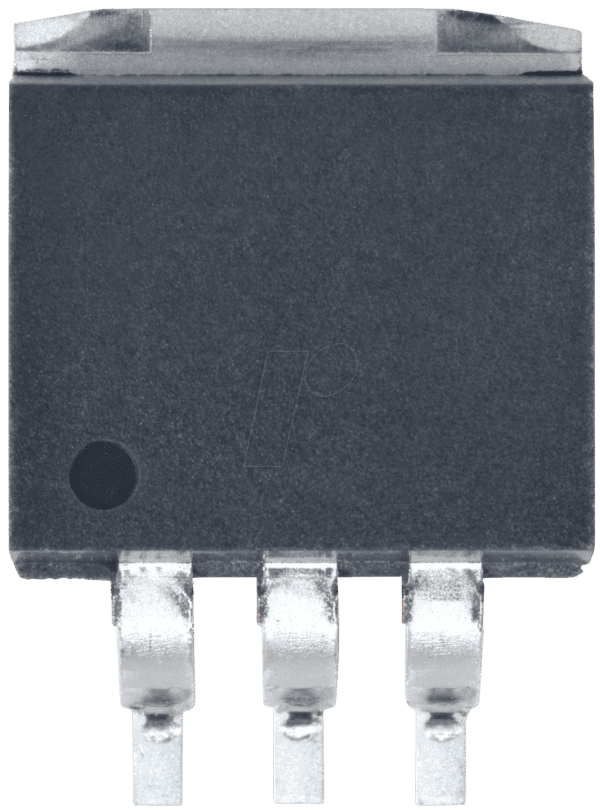

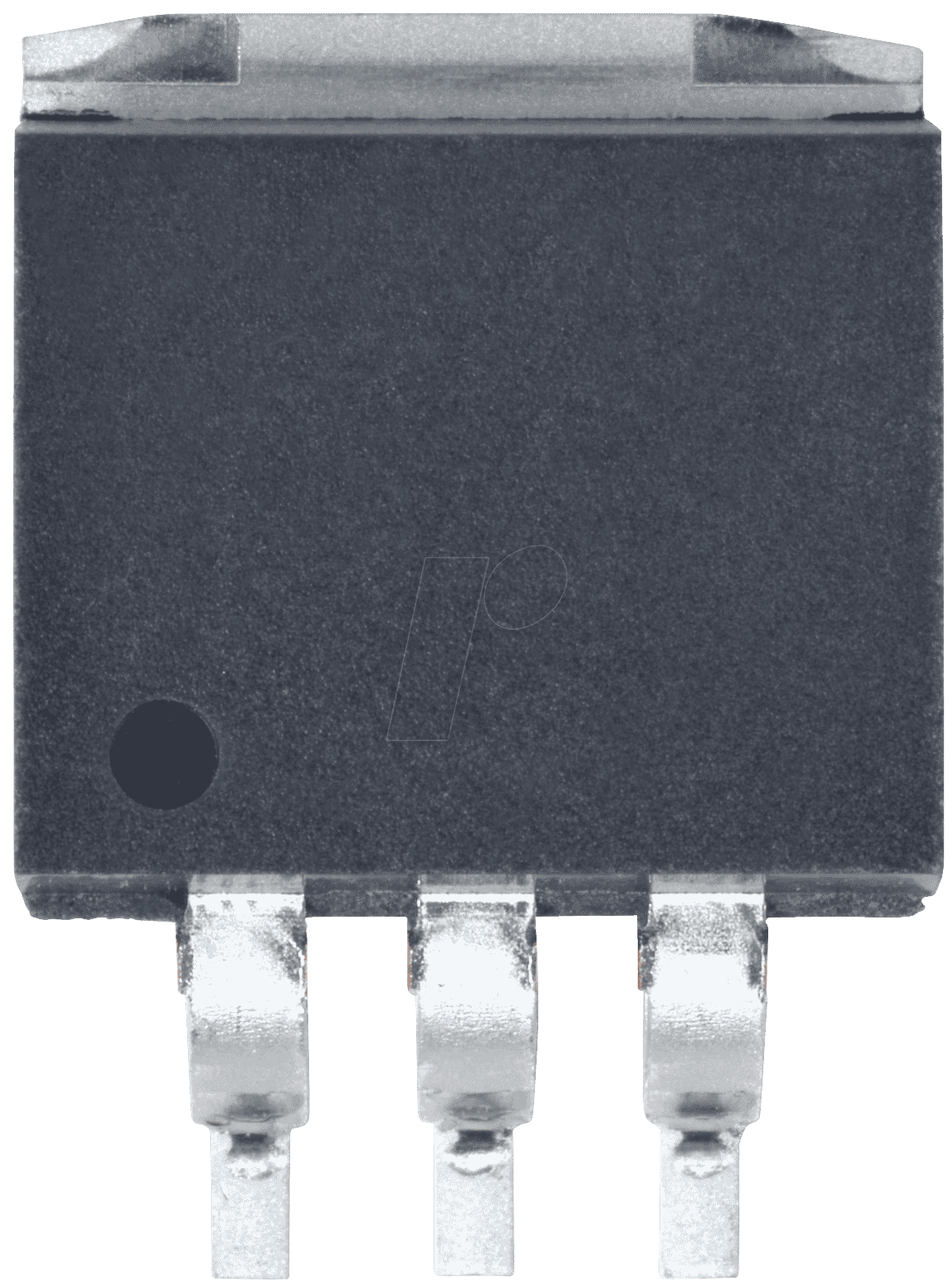

Das LM 1084 IS-ADJ wird im TO-263-Gehäuse geliefert. Dieses Surface-Mount-Device (SMD) Gehäuse ist für seine hervorragenden thermischen Eigenschaften bekannt. Die integrierte Kühlfläche ermöglicht eine effiziente Wärmeableitung, was entscheidend ist, um den Spannungsregler auch unter hoher Last im optimalen Betriebsbereich zu halten und eine Überhitzung zu vermeiden. Die robuste Bauweise des TO-263-Gehäuses gewährleistet zudem eine hohe mechanische Stabilität und eine zuverlässige Verbindung auf der Leiterplatte.
Anwendungsbereiche im Detail
Die Vielseitigkeit des LM 1084 IS-ADJ eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In industriellen Umgebungen, wo Zuverlässigkeit und Präzision an erster Stelle stehen, kann er zur Stabilisierung von Versorgungsspannungen für SPS (Speicherprogrammierbare Steuerungen), Frequenzumrichter und HMI-Geräte (Human Machine Interface) eingesetzt werden. Im Bereich der Audio-Technik, wo Rauschfreiheit und eine saubere Stromversorgung für optimale Klangqualität unerlässlich sind, entfaltet er sein volles Potenzial. Auch in der Medizintechnik, wo höchste Standards an Sicherheit und Zuverlässigkeit gelten, findet der LM 1084 IS-ADJ aufgrund seiner stabilen Spannungsregelung und integrierten Schutzmechanismen Anwendung.
Technische Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | LDO Spannungsregler, Einstellbar |
| Modell | LM 1084 IS-ADJ |
| Eingangsspannungsbereich | Bis 27,5 V (empfohlen basierend auf Dropout-Spannung und Ausgang) |
| Ausgangsspannungsbereich | 1,25 V bis 27,5 V (einstellbar) |
| Maximaler Ausgangsstrom | 5 A |
| Dropout-Spannung (typisch) | Typischerweise 1,0 V bei 5 A (kann je nach Temperatur variieren) |
| Gehäusetyp | TO-263 (SMD) |
| Betriebstemperaturbereich | Industrieller Temperaturbereich (typisch -40°C bis +125°C) |
| Schutzfunktionen | Übertemperaturabschaltung, Ausgangsstrom-Limitierung |
| Welligkeitsunterdrückung (Ripple Rejection) | Hoch, was eine saubere Ausgangsspannung gewährleistet |
| Regelungsgenauigkeit (Line/Load Regulation) | Sehr gut, sorgt für stabile Ausgangsspannung unter variierenden Bedingungen |
FAQ – Häufig gestellte Fragen zu LM 1084 IS-ADJ – LDO Spannungsregler, einstellbar, 1,25 … 27,5 V, 5 A, TO-263
Was bedeutet „Low Dropout“ (LDO) bei diesem Spannungsregler?
Low Dropout (LDO) bezieht sich auf die geringe Spannungsdifferenz, die der Regler zwischen seiner Eingangs- und Ausgangsspannung benötigt, um korrekt zu funktionieren. Ein geringer Dropout macht den LM 1084 IS-ADJ effizienter, da weniger Energie in Wärme umgewandelt wird, insbesondere wenn die Eingangsspannung nur geringfügig höher ist als die gewünschte Ausgangsspannung.
Ist der LM 1084 IS-ADJ für den Einsatz in hochsensiblen Analogschaltungen geeignet?
Ja, der LM 1084 IS-ADJ eignet sich aufgrund seiner exzellenten Welligkeitsunterdrückung und stabilen Ausgangsspannung hervorragend für den Einsatz in empfindlichen Analogschaltungen. Diese Eigenschaften minimieren Störsignale, die die Leistung von Audioverstärkern, Messinstrumenten oder RF-Schaltungen beeinträchtigen könnten.
Wie wird die Ausgangsspannung des LM 1084 IS-ADJ eingestellt?
Die Ausgangsspannung wird typischerweise mithilfe eines externen Spannungsteilers aus zwei Widerständen eingestellt. Die Formel zur Berechnung der Widerstandswerte ist im Datenblatt des Herstellers zu finden und hängt von der gewünschten Ausgangsspannung und dem Referenzstrom des Reglers ab. Alternativ können Potentiometer für variable Spannungsanpassungen verwendet werden.
Welche Kühlmaßnahmen sind bei maximaler Strombelastung erforderlich?
Bei maximaler Strombelastung von 5 A ist eine effektive Kühlung des TO-263 Gehäuses unerlässlich. Dies wird in der Regel durch die Montage auf einer geeigneten Leiterplatte mit ausreichenden Kupferflächen, die als Kühlkörper dienen, oder durch die Verwendung eines separaten Kühlkörpers erreicht. Die genauen Anforderungen hängen von der Umgebungstemperatur und der tatsächlichen Verlustleistung ab.
Kann der LM 1084 IS-ADJ mit einer Eingangsspannung von 30 V betrieben werden?
Obwohl der LM 1084 IS-ADJ eine Ausgangsspannung bis 27,5 V unterstützt, sollte die maximale Eingangsspannung gemäß den Spezifikationen im Datenblatt des Herstellers beachtet werden. Überschreiten der maximalen Eingangsspannung kann zu Beschädigungen führen. Es ist ratsam, die Verlustleistung und die resultierende Wärmeentwicklung bei höheren Eingangsspannungen sorgfältig zu kalkulieren.
Welche Art von Lasten können zuverlässig mit dem LM 1084 IS-ADJ versorgt werden?
Der LM 1084 IS-ADJ kann eine Vielzahl von Lasten zuverlässig versorgen, solange deren Strombedarf den maximalen Ausgangsstrom von 5 A nicht überschreitet und die Eingangsspannung innerhalb der zulässigen Grenzen liegt. Dazu gehören Motoren, Relais, leistungsstarke LEDs, Kommunikationsmodule und Prozessoren.
Was ist der Unterschied zwischen dem LM 1084 IS-ADJ und einem linearen Festspannungsregler?
Der Hauptunterschied liegt in der Flexibilität. Ein Festspannungsregler liefert eine feste, vordefinierte Ausgangsspannung, während der LM 1084 IS-ADJ es ermöglicht, die Ausgangsspannung über einen weiten Bereich einzustellen. Dies macht ihn universeller einsetzbar. Darüber hinaus bietet die LDO-Architektur des LM 1084 IS-ADJ oft eine bessere Leistung bei geringer Dropout-Spannung.
