Optimale Leistung und Effizienz für Ihre Schaltungen: LL 5819 SMD – Der Schottky-Gleichrichter der Spitzenklasse
Suchen Sie nach einer zuverlässigen und hocheffizienten Lösung zur Gleichrichtung von Wechselspannungen in Ihren elektronischen Geräten? Die LL 5819 SMD Schottky-Gleichrichter-Diode mit einer maximalen Sperrspannung (Vrrm) von 40V und einem Durchlassstrom von 1A ist die ideale Komponente für Entwickler und Hersteller, die höchste Ansprüche an Schaltgeschwindigkeit, geringen Spannungsabfall und kompakte Bauform stellen. Insbesondere in Anwendungen, bei denen Energieeffizienz und minimierte Wärmeentwicklung kritisch sind, übertrifft diese Diode herkömmliche Silizium-Gleichrichter bei Weitem.
Vorteile der LL 5819 SMD Schottky-Gleichrichter-Diode
Die LL 5819 SMD bietet gegenüber Standard-Gleichrichtern entscheidende technologische Vorteile, die sie zur überlegenen Wahl für anspruchsvolle Elektronikprojekte machen:
- Signifikant geringerer Vorwärtsspannungsabfall (Vf): Schottky-Dioden zeichnen sich durch einen deutlich niedrigeren Spannungsabfall im leitenden Zustand aus als PN-Übergangsgleichrichter. Dies führt zu erheblich geringeren Leistungsverlusten und damit zu einer gesteigerten Energieeffizienz Ihrer Schaltungen.
- Hohe Schaltgeschwindigkeit: Dank des fehlenden Reverse Recovery-Effekts, der bei herkömmlichen Dioden auftritt, schalten Schottky-Dioden extrem schnell. Dies ist essenziell für Hochfrequenzanwendungen und Pulsweitenmodulation (PWM), wo eine schnelle Reaktion der Diode die Systemperformance verbessert.
- Geringe Sperrstromverluste: Die LL 5819 SMD minimiert den Leckstrom im Sperrzustand, was zu einer verbesserten Energieeffizienz beiträgt und die Zuverlässigkeit in sensiblen Schaltungen erhöht.

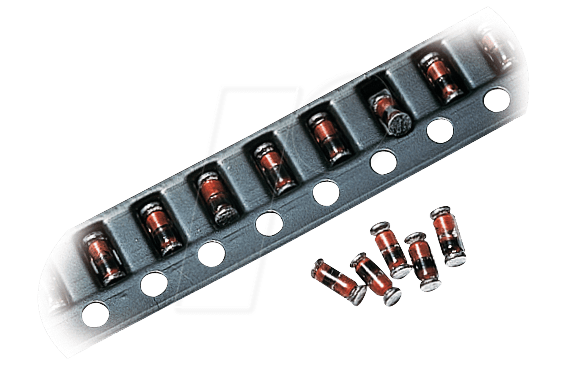

- Kompakte Bauform (DO-213AB/Melf): Das Melf-Gehäuse (Metal Encased Lead Frame) ist eine SMD-Bauform, die eine hohe Zuverlässigkeit und gute Wärmeableitungseigenschaften bei gleichzeitig sehr geringer Größe bietet. Dies ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in platzkritischen Designs von Vorteil ist.
- Breiter Einsatzbereich: Die Nennspannung von 40V Vrrm und der Nennstrom von 1A machen die LL 5819 SMD vielseitig einsetzbar in einer Vielzahl von Stromversorgungen, DC/DC-Wandlern, Verpolungsschutzschaltungen und Hochfrequenzanwendungen.
- Robustheit und Zuverlässigkeit: Die Qualität der Fertigung und die Materialauswahl gewährleisten eine hohe Lebensdauer und Stabilität der Diode, auch unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Leistungsparameter
Die LL 5819 SMD – Schottky-Gleichrichter-Diode ist präzise gefertigt, um die Anforderungen moderner Elektronik zu erfüllen. Ihre Kernmerkmale definieren ihre Leistungsfähigkeit:
| Spezifikation | Wert |
|---|---|
| Hersteller | Lan.de |
| Modell | LL 5819 SMD |
| Diode Typ | Schottky-Gleichrichter |
| Maximale Sperrspannung (Vrrm) | 40 V |
| Maximaler mittlerer Durchlassstrom (If(AV)) | 1 A |
| Gehäuseform | DO-213AB (Melf) |
| Maximale Durchlassspannung (Vf) bei If = 1A | Typischerweise < 0.5 V (variiert je nach Hersteller und Spezifikation, aber für Schottky-Dioden signifikant niedriger als Standard-Dioden) |
| Maximale Sperrstrom (Ir) bei Vr = 40V | Sehr gering, im nA- oder µA-Bereich, typisch für Schottky-Dioden. Präzise Werte sind spezifikationsabhängig, aber deutlich niedriger als bei Standard-PN-Dioden. |
| Betriebstemperaturbereich | Breit, typischerweise von -55 °C bis +150 °C, gewährleistet Funktionalität unter verschiedensten Umgebungsbedingungen. |
| Montageart | SMD (Surface Mount Device) für automatisierte Bestückung und hohe Packungsdichte. |
Anwendungsbereiche der LL 5819 SMD Schottky-Diode
Die herausragenden Eigenschaften der LL 5819 SMD prädestinieren sie für eine breite Palette anspruchsvoller Applikationen, bei denen Effizienz, Geschwindigkeit und Platzbedarf im Vordergrund stehen:
- Effiziente Stromversorgungen: Einsatz in Schaltnetzteilen (SMPS), Pulsweitenmodulationsreglern (PWM) und AC/DC-Konvertern zur Reduzierung von Verlusten und Steigerung der Effizienz.
- DC/DC-Wandler: Ideal für Step-Down- und Step-Up-Wandler, wo ein geringer Spannungsabfall zur Maximierung der Energieübertragung unerlässlich ist.
- Verpolungsschutz: Bietet einen kostengünstigen und effizienten Schutz vor versehentlicher Umkehrung der Polarität bei der Stromversorgung von Geräten.
- Freilaufdioden: In induktiven Lasten wie Relais und Motoren zur Ableitung von Rückinduktionsspannungen und zum Schutz von Schaltelementen.
- Hochfrequenzgleichrichtung: Geeignet für HF-Schaltungen, RF-Detektoren und Mixer, wo schnelle Schaltzeiten kritisch sind.
- Digitaltechnik: Als Gleichrichter in Logikschaltungen und Signalaufbereitungsmodulen.
- Kfz-Elektronik: Aufgrund ihrer Robustheit und der Fähigkeit, Temperaturschwankungen standzuhalten, findet sie auch in anspruchsvollen automobilen Anwendungen ihren Platz.
FAQ – Häufig gestellte Fragen zu LL 5819 SMD – Schottky-Gleichrichter-Diode, 40 Vrrm, 1 A, DO-213AB/Melf
Was ist der Hauptvorteil einer Schottky-Diode gegenüber einer Standard-Diode?
Der Hauptvorteil einer Schottky-Diode wie der LL 5819 SMD liegt in ihrem deutlich geringeren Vorwärtsspannungsabfall (Vf) und ihrer extrem hohen Schaltgeschwindigkeit. Dies führt zu geringeren Leistungsverlusten, höherer Energieeffizienz und besserer Leistung in Hochfrequenzanwendungen.
Für welche Art von Anwendungen ist die LL 5819 SMD besonders geeignet?
Die LL 5819 SMD ist ideal für Anwendungen, die hohe Effizienz, schnelle Schaltzeiten und geringe Wärmeentwicklung erfordern. Dazu gehören Schaltnetzteile, DC/DC-Wandler, Verpolungsschutzschaltungen und Hochfrequenzanwendungen.
Was bedeutet die Angabe „40 Vrrm“?
40 Vrrm steht für eine maximale Sperrspannung von 40 Volt. Dies ist die höchste Spannung, die die Diode im Sperrzustand sicher aushalten kann, ohne Schaden zu nehmen.
Ist die LL 5819 SMD für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, absolut. Schottky-Dioden wie die LL 5819 SMD haben aufgrund des Fehlens des Reverse Recovery-Effekts eine sehr hohe Schaltgeschwindigkeit, was sie hervorragend für Hochfrequenzanwendungen macht.
Was sind die Vorteile des DO-213AB/Melf-Gehäuses?
Das DO-213AB, auch als Melf-Gehäuse bekannt, ist eine kompakte und zuverlässige SMD-Bauform. Es ermöglicht eine hohe Packungsdichte auf Leiterplatten, bietet gute thermische Eigenschaften und ist für automatisierte Bestückungsprozesse optimiert.
Wie unterscheidet sich der Leckstrom einer Schottky-Diode von dem einer Standard-Diode?
Schottky-Dioden weisen in der Regel einen niedrigeren Leckstrom (Sperrstrom) im Sperrzustand auf als herkömmliche PN-Übergangsgleichrichter. Dies trägt zur Gesamteffizienz der Schaltung bei.
Kann die LL 5819 SMD als Verpolungsschutz eingesetzt werden?
Ja, aufgrund ihres geringen Spannungsabfalls und ihrer schnellen Reaktion ist die LL 5819 SMD eine ausgezeichnete Wahl für den Einsatz als Verpolungsschutzschaltung, um Geräte vor versehentlich vertauschter Polarität zu schützen.
