Optimale Signalübertragung und Störungsfreiheit für Ihre Steuerungsanwendungen: LIYCY 16-5 – Steuerleitung 16×0,14mm2, geschirmt, 5m-Ring
Für anspruchsvolle elektrische Installationen, bei denen eine zuverlässige und störungsfreie Daten- und Signalübertragung unerlässlich ist, bietet die LIYCY 16-5 Steuerleitung die überlegene Lösung. Diese spezialisierte Leitung ist entwickelt worden, um hochsensible Signale in industriellen Umgebungen, Automatisierungstechnik oder komplexen Steuerungssystemen zuverlässig zu leiten, wo einfache Kabel schnell an ihre Grenzen stoßen.
Herausragende Merkmale der LIYCY 16-5 Steuerleitung
Die LIYCY 16-5 Steuerleitung setzt neue Maßstäbe in Bezug auf Leistung und Zuverlässigkeit. Ihr mehradriger Aufbau in Kombination mit einer effektiven Abschirmung schützt die übertragenen Signale vor externen elektromagnetischen Interferenzen (EMI) und reduziert gleichzeitig die Abstrahlung eigener Störsignale. Dies ist entscheidend für präzise Steuerungsaufgaben und die Integrität von Datenströmen in anspruchsvollen Umgebungen. Die feindrähtige Konstruktion der Leiterbahnen gewährleistet zudem eine hohe Flexibilität und Beständigkeit gegenüber mechanischen Belastungen, was die Installation und Wartung erheblich vereinfacht.
Warum LIYCY 16-5 die richtige Wahl ist
- Hohe Störfestigkeit: Die integrierte Kupferabschirmung minimiert effektiv das Risiko von Signalverfälschungen durch externe elektromagnetische Felder, was für eine stabile und präzise Steuerung unerlässlich ist.
- Optimale Signalintegrität: Durch die Abschirmung wird eine klare und unverzerrte Übertragung von Steuerbefehlen und Messwerten gewährleistet, was Ausfälle und Fehlfunktionen verhindert.
- Flexibilität und Robustheit: Die Leiter sind aus feindrähtigem Kupfer gefertigt und die gesamte Leitung ist für hohe mechanische Beanspruchung konzipiert, was eine einfache Verlegung auch in komplexen Anlagen ermöglicht.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Gebäudesystemtechnik über Maschinensteuerungen bis hin zu industrieller Automatisierung.
- Lange Lebensdauer: Die hochwertige Verarbeitung und die robusten Materialien garantieren eine lange Lebensdauer auch unter rauen Betriebsbedingungen.
- Einfache Installation: Die Flexibilität und die gute Abisolierbarkeit der Adern erleichtern die schnelle und problemlose Montage.
Technische Spezifikationen und Aufbau
Die LIYCY 16-5 Steuerleitung ist ein Paradebeispiel für Ingenieurskunst im Bereich der Kabeltechnik. Sie zeichnet sich durch einen sorgfältig konstruierten Aufbau aus, der auf maximale Performance und Langlebigkeit ausgelegt ist. Die Kernkomponente bildet die Leiterstruktur, die aus einzelnen, feindrähtigen Kupferlitzen besteht. Diese Konstruktion bietet eine exzellente Leitfähigkeit und ist gleichzeitig außerordentlich flexibel, was sie ideal für Anwendungen macht, bei denen Kabel häufig bewegt oder gebogen werden müssen. Die Anzahl von 16 Leitern mit jeweils einem Querschnitt von 0,14mm² ermöglicht die parallele Übertragung mehrerer Steuersignale oder Datenströme.

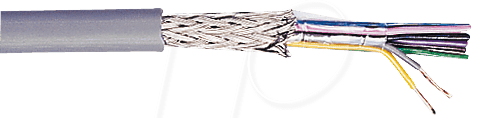

Das entscheidende Merkmal dieser Leitung ist die umfassende Abschirmung. Sie besteht aus einem dichten Geflecht aus verzinnten Kupferdrähten, das die inneren Adern umschließt. Dieses Geflecht bildet eine Faraday’sche Kutsche, die elektrische und magnetische Felder von außen abhält und so die Signalqualität schützt. Gleichzeitig wird die Abstrahlung von Störsignalen der Leitung selbst minimiert, was für die Einhaltung von EMV-Richtlinien (Elektromagnetische Verträglichkeit) unerlässlich ist.
Der Außenmantel ist aus einem robusten Material gefertigt, das beständig gegen Öle, Chemikalien und mechanische Abnutzung ist. Dies gewährleistet die Sicherheit und Langlebigkeit der Leitung auch in industriellen Umgebungen, die oft von aggressiven Substanzen und mechanischen Belastungen geprägt sind. Die Auslieferung erfolgt auf einem 5-Meter-Ring, was eine praktische Handhabung und bedarfsgerechte Anwendung ermöglicht.
Einsatzgebiete und Anwendungsbereiche
Die LIYCY 16-5 Steuerleitung ist die erste Wahl für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Zuverlässigkeit und Präzision von höchster Bedeutung sind. Ihre Fähigkeit, Signale störungsfrei zu übertragen und gleichzeitig empfindliche Geräte vor elektromagnetischen Einflüssen zu schützen, macht sie unverzichtbar in:
- Industrielle Automatisierung: Zur Ansteuerung von Maschinen, Sensoren, Aktoren und zur Datenübertragung in Produktionslinien und Fertigungsstraßen. Sie sorgt für die korrekte Funktion von SPS-Systemen (Speicherprogrammierbare Steuerungen) und Robotik.
- Gebäudesystemtechnik: Integration in intelligente Gebäudesteuerungen für Beleuchtung, Heizung, Lüftung, Klima (HLK) und Sicherheitssysteme, wo eine stabile Signalübertragung unerlässlich ist.
- Messtechnik: Zum Anschluss von Messgeräten und Sensoren, die präzise und unverfälschte Messwerte liefern müssen, auch in Umgebungen mit starken elektromagnetischen Feldern.
- Labor und Forschung: In wissenschaftlichen und technischen Laboratorien, wo genaue Messungen und empfindliche Experimente durchgeführt werden und eine externe Störung ausgeschlossen werden muss.
- Schaltschrankbau: Zur Verkabelung von Komponenten in Schaltschränken, wo eine ordentliche Verlegung und die Vermeidung von Interferenzen zwischen verschiedenen Stromkreisen und Datenleitungen wichtig sind.
- Audiotechnik und Medizintechnik: In speziellen Anwendungen, wo eine hohe Signalreinheit und Abschirmung gegen äußere Störquellen gefordert ist.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Leitertyp | Feindrähtig, blank |
| Leitermaterial | Kupfer |
| Leiterquerschnitt | 16 x 0,14 mm² |
| Anzahl der Leiter | 16 |
| Aufbau | Litzenleiter, Aderisolation, Belegung, Geflechtschirmung, Außenmantel |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Außenmantelmaterial | PVC (Polyvinylchlorid) – Spezifische Eigenschaften wie Öl- und Chemikalienbeständigkeit sind je nach genauer Produktvariante zu prüfen, aber typisch für diese Kabelart. |
| Temperaturbereich (fest verlegt) | Typischerweise -40°C bis +80°C (die genauen Spezifikationen des Herstellers sind hierbei maßgeblich) |
| Nennspannung | Typischerweise 300/500 V (gemäß VDE-Normen für diese Kabelklasse) |
| Farbe des Außenmantels | Grau (Standardfarbe für LIYCY-Kabel, kann variieren) |
| Länge pro Ring | 5 Meter |
| Beständigkeit | Resistent gegen viele Öle, Fette und Chemikalien. Hohe mechanische Belastbarkeit und Abriebfestigkeit. |
Pflege und Handhabung
Die LIYCY 16-5 Steuerleitung ist für eine lange Lebensdauer konzipiert. Um ihre Funktionalität und Zuverlässigkeit über Jahre hinweg zu gewährleisten, sind einige grundlegende Pflege- und Handhabungsrichtlinien zu beachten. Bei der Installation sollte auf eine fachgerechte Verlegung geachtet werden, die übermäßige Zugbelastungen oder scharfe Knicke vermeidet. Dies schützt die Leiter und die Isolierung vor Beschädigungen und stellt sicher, dass die Abschirmung ihre volle Wirkung entfalten kann. Vermeiden Sie es, die Leitung über scharfe Kanten zu ziehen oder sie dauerhaft in Bereichen mit extremen Temperaturen oder aggressiven chemischen Substanzen zu exponieren, falls diese nicht explizit für solche Umgebungen ausgelegt ist.
Regelmäßige visuelle Inspektionen der Leitung auf offensichtliche Schäden wie Risse im Mantel, Abrieb oder Verformungen sind empfehlenswert, insbesondere in stark frequentierten oder mechanisch beanspruchten Bereichen. Achten Sie darauf, dass die Abschirmung stets intakt ist, da deren Beschädigung die Signalintegrität beeinträchtigen kann. Bei der Reinigung sollten milde Reinigungsmittel verwendet werden, die keine aggressiven Lösungsmittel enthalten, um den Außenmantel nicht anzugreifen.
FAQ – Häufig gestellte Fragen zu LIYCY 16-5 – Steuerleitung 16×0,14mm2, geschirmt, 5m-Ring
Was bedeutet die Bezeichnung LIYCY?
LIYCY ist eine Kabeltypbezeichnung nach der Norm DIN VDE 0245. L steht für eine flexible Leitung, I für die Isolierung der Adern aus PVC (Polyvinylchlorid), Y für den Außenmantel ebenfalls aus PVC und C für die Kupferabschirmung (meist ein Geflecht).
Wie wichtig ist die Abschirmung bei dieser Steuerleitung?
Die Abschirmung ist essentiell. Sie schützt die empfindlichen Steuersignale vor äußeren elektromagnetischen Störfeldern, wie sie in industriellen Umgebungen häufig vorkommen. Gleichzeitig verhindert sie, dass die Leitung selbst störende Felder aussendet, was für die Einhaltung von EMV-Vorschriften und die Vermeidung von Interferenzen mit anderen Geräten wichtig ist.
Für welche Spannungsbereiche ist diese Leitung ausgelegt?
LIYCY-Leitungen mit einem Querschnitt von 0,14 mm² sind typischerweise für eine Nennspannung von 300/500 V ausgelegt. Dies ist ausreichend für die meisten Steuerungs- und Niederspannungsanwendungen. Es ist jedoch immer ratsam, die spezifischen technischen Daten des Herstellers zu prüfen.
Ist diese Leitung für den Einsatz im Außenbereich geeignet?
Der Außenmantel aus PVC bietet einen gewissen Schutz gegen Umwelteinflüsse. Für einen dauerhaften Einsatz im Freien oder unter UV-Strahlung sind jedoch spezielle Kabeltypen mit höherer UV- und Witterungsbeständigkeit zu empfehlen. Der genaue Anwendungsbereich sollte daher stets geprüft werden.
Kann ich die Leitung einfach abisolieren und anschließen?
Ja, die feindrähtige Litzenkonstruktion und die PVC-Isolation lassen sich mit handelsüblichem Werkzeug gut abisolieren. Die einzelne Verseilung der Adern erleichtert die saubere Trennung der einzelnen Leiter für den Anschluss an Klemmen oder Steckverbinder.
Welche Vorteile bietet die Auslieferung auf einem 5m-Ring?
Ein 5-Meter-Ring ist eine praktische Länge für viele Standardanwendungen und Installationen im Schaltschrank oder für die Verkabelung einzelner Maschinenkomponenten. Er ermöglicht eine einfache Lagerung und Handhabung, ohne dass große Rollen bewegt werden müssen, und minimiert den Verschnitt bei kleineren Projekten.
Kann ich diese Leitung für Hochfrequenzsignale verwenden?
Die LIYCY-Leitung mit 0,14 mm² Querschnitt und PVC-Mantel ist primär für niederfrequente Steuersignale und Datenübertragung optimiert. Für sehr hohe Frequenzen oder anspruchsvolle HF-Anwendungen werden in der Regel speziellere Koaxialkabel oder Datenleitungen mit angepassten Impedanzen und Dielektrika benötigt.
