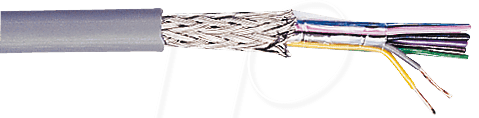

LIYCY 06-5 – Geschirmte Steuerleitung für zuverlässige Signalübertragung
Sie suchen eine Steuerleitung, die elektromagnetische Störungen minimiert und eine stabile Signalqualität auch unter anspruchsvollen Bedingungen gewährleistet? Die LIYCY 06-5 Steuerleitung im 5-Meter-Ring ist die ideale Lösung für Elektriker, Automatisierungstechniker und anspruchsvolle Heimwerker, die Wert auf Zuverlässigkeit und Performance legen. Diese geschirmte Leitung schützt empfindliche Signale vor äußeren Einflüssen und ermöglicht so eine präzise Steuerung und Datenübertragung.
Hervorragende Abschirmung für maximale Signalintegrität
DieLIYCY 06-5 Steuerleitung zeichnet sich durch ihre hochwirksame Abschirmung aus. Dies ist entscheidend in Umgebungen mit hoher elektromagnetischer Belastung, wie sie in industriellen Anlagen, Rechenzentren oder in der Nähe von leistungsstarken elektrischen Geräten vorkommen kann. Die Abschirmung minimiert das Risiko von Signalverlusten, Rauschen und Interferenzen, was zu einer zuverlässigeren und präziseren Funktion Ihrer Steuerungssysteme führt.
- Reduzierung von Störungen: Die geflochtene Kupferabschirmung wirkt effektiv als Faraday’scher Käfig und schützt die innenliegenden Leiter vor externen elektromagnetischen Feldern.
- Verbesserte Datenübertragung: Eine saubere Signalübertragung ist die Grundlage für funktionierende Automatisierung, präzise Messungen und zuverlässige Steuerbefehle.
- Schutz vor Übersprechen: Die Schirmung verhindert auch das Übersprechen zwischen den einzelnen Leitern innerhalb der Kabelader, was insbesondere bei der Übertragung von analogen oder sensiblen digitalen Signalen von Bedeutung ist.
- Langlebigkeit und Zuverlässigkeit: Durch den Schutz vor Störsignalen wird die Lebensdauer angeschlossener Geräte verlängert und die allgemeine Systemzuverlässigkeit erhöht.
Konstruktion und Materialqualität – Ein Garant für Beständigkeit
DieLIYCY 06-5 Steuerleitung ist konzipiert, um den Anforderungen moderner technischer Installationen gerecht zu werden. Die einzelnen Leiter aus feindrähtigem Kupfer gewährleisten Flexibilität und gute Leitfähigkeit. Der Mantel aus hochwertigem PVC bietet robusten Schutz gegen mechanische Beanspruchung, Chemikalien und Umwelteinflüsse. Dies macht die Leitung zur perfekten Wahl für dauerhafte Installationen.
- Feindrähtige Leiter: Die Verwendung von feinen Litzen aus hochreinem Kupfer ermöglicht eine hohe Flexibilität der Leitung, was die Installation in engen Verlegebereichen erleichtert.
- Robuster PVC-Mantel: Das Material des Außenmantels bietet ausgezeichnete Widerstandsfähigkeit gegenüber Abrieb, Öl und einer Vielzahl von Chemikalien, was die Langlebigkeit auch unter rauen Bedingungen sicherstellt.
- Beständigkeit gegen Umwelteinflüsse: Die Leitung ist resistent gegen Feuchtigkeit und Temperaturschwankungen im spezifizierten Bereich, was ihren Einsatz in verschiedenen Umgebungen ermöglicht.
- UV-Beständigkeit (optional/je nach spezifischer Variante prüfen): Viele PVC-Kabel sind auch für den Einsatz im Freien geeignet, sofern sie entsprechend UV-stabilisiert sind.
Vielseitige Einsatzgebiete für professionelle Anwendungen
Diese LIYCY Steuerleitung ist universell einsetzbar und findet Anwendung in einer breiten Palette von Bereichen. Ob in der industriellen Automatisierung, im Schaltschrankbau, in der Messtechnik, der Regelungstechnik oder im Modellbau – überall dort, wo eine störungsfreie Signalübertragung unerlässlich ist, spielt diese Leitung ihre Stärken aus. Der 5-Meter-Ring bietet eine praktische Menge für kleinere bis mittlere Projekte.
- Industrielle Automatisierung: Perfekt für die Verbindung von Sensoren, Aktoren, SPS-Steuerungen und anderen Komponenten in Fertigungsanlagen und Produktionslinien.
- Schaltschrankbau: Die kompakte Bauweise und die guten Isolationseigenschaften machen sie ideal für die Verdrahtung innerhalb von Schaltschränken und Steuerpulten.
- Messtechnik und Sensorik: Gewährleistet die präzise Erfassung und Übertragung von Messwerten, ohne durch Störsignale verfälscht zu werden.
- Gebäudeautomation: Einsatz in intelligenten Gebäudesystemen zur Steuerung von Beleuchtung, Heizung, Lüftung und Sicherheitstechnik.
- Modellbau und Hobbyelektronik: Auch im anspruchsvollen Modellbau, wo kleine und empfindliche Steuerungen zum Einsatz kommen, bietet dieLIYCY 06-5 eine zuverlässige Lösung.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Leitertyp | Feinadrige Kupferlitze gemäß DIN VDE 0295 Klasse 5 |
| Leiterquerschnitt | 6 x 0,14 mm² |
| Isolation | PVC (Polyvinylchlorid), Aderisolation grau, braun, gelb/grün, blau, weiß, schwarz |
| Abschirmung | Geflochtene Kupferlitzenabschirmung, ca. 85% Bedeckung |
| Außenmantel | PVC (Polyvinylchlorid), Farbe: Grau |
| Betriebstemperatur (fest verlegt) | -40 °C bis +70 °C |
| Betriebstemperatur (bewegt) | -5 °C bis +70 °C |
| Nennspannung | U₀/U 300/500 V |
| Prüfspannung | 1200 V |
| Außendurchmesser (ca.) | 8,5 mm |
| Verlegeart | Geeignet für feste Verlegung und flexible Anwendung im zulässigen Temperaturbereich |
| Brandverhalten | Selbstverlöschend und flammwidrig gemäß IEC 60332-1-2 |
FAQ – Häufig gestellte Fragen zu LIYCY 06-5 – Steuerleitung 6×0,14mm², geschirmt, 5m-Ring
Was bedeutet die Kennzeichnung LIYCY?
LIYCY ist eine standardisierte Bezeichnung für eine Steuerleitung. ‚L‘ steht für eine Leitung, ‚I‘ für eine Aderisolation aus PVC, ‚Y‘ für die Außenmantelisolation aus PVC, ‚C‘ für eine Kupferabschirmung (meist geflochten) und das nachfolgende ‚Y‘ (falls vorhanden) für einen Außenmantel aus PVC. Die Ziffern geben die Aderanzahl und den Querschnitt der Leiter an.
Für welche Arten von Signalen ist diese geschirmte Leitung besonders gut geeignet?
Die LIYCY 06-5 Steuerleitung ist hervorragend geeignet für die Übertragung von analogen Signalen, digitalen Bussignalen (z.B. RS485), Steuersignalen, Messwerten von empfindlichen Sensoren und jeglichen Datenströmen, die anfällig für elektromagnetische Interferenzen (EMI) sind. Die Abschirmung minimiert Rauschen und Störungen.
Welche Vorteile bietet die geflochtene Kupferabschirmung gegenüber einer Folienabschirmung?
Die geflochtene Kupferabschirmung bietet in der Regel eine höhere mechanische Belastbarkeit und eine bessere Flexibilität im Vergleich zu einer Aluminiumfolienabschirmung. Sie bietet zudem oft eine breitere Frequenzabdeckung für die Abschirmung von Störsignalen und ermöglicht eine zuverlässigere Erdung.
Kann die Leitung auch im Außenbereich eingesetzt werden?
Der PVC-Außenmantel bietet Schutz gegen viele Umwelteinflüsse. Für eine dauerhafte Installation im Freien unter direkter Sonneneinstrahlung sollte jedoch die UV-Beständigkeit des spezifischen Mantels geprüft werden. Falls die Leitung direkter UV-Strahlung ausgesetzt ist, wird empfohlen, eine spezielle UV-beständige Leitung zu verwenden.
Ist die Leitung für feste Verlegung oder flexible Anwendungen gedacht?
Die LIYCY 06-5 ist für beide Verlegearten konzipiert. Sie eignet sich für die feste Verlegung in Kabelkanälen, Rohren oder im Schaltschrank. Aufgrund ihrer feindrähtigen Leiter und flexiblen Isolation kann sie auch in Anwendungen eingesetzt werden, bei denen eine moderate Bewegung der Leitung erforderlich ist, solange die spezifizierten Temperaturgrenzen und Biegeradien eingehalten werden.
Wie ist die Aderkennzeichnung und wie schließe ich die Abschirmung an?
Die Adern sind üblicherweise farbcodiert (grau, braun, gelb/grün, blau, weiß, schwarz), was die Installation erleichtert. Die Abschirmung wird in der Regel am Potenzialausgleich oder an der Masse der Steuerungseinheit angeschlossen, um die Störsignale abzuleiten. Es ist wichtig, eine gute elektrische Verbindung herzustellen und die Abschirmung nur an einem Ende zu erden, um Erdschleifen zu vermeiden.
Welche maximale Leitungslänge sollte ich bei der Verwendung dieser Steuerleitung beachten?
Die maximale Leitungslänge hängt stark von der Art des zu übertragenden Signals, der Frequenz und der erforderlichen Genauigkeit ab. Für digitale Bussysteme gibt es spezifische Vorgaben. Bei analogen Signalen können Signalverluste und Störungen bei sehr langen Leitungen auftreten. Die Abschirmung hilft zwar, aber die physikalischen Grenzen sind zu beachten. Für längere Strecken können Signalverstärker oder spezielle Leitungen erforderlich sein.
