Zuverlässige Signalübertragung: LIYCY 04-5 Steuerleitung für anspruchsvolle Technik
Stellen Sie sich vor, Ihre sensiblen Steuer- und Datensignale sind anfällig für Störungen durch elektromagnetische Interferenzen. Die LIYCY 04-5 Steuerleitung mit einer Länge von 5 Metern im Ring ist die professionelle Lösung, um genau diese Probleme zu vermeiden. Entwickelt für Elektroinstallateure, Maschinenbauer und Technik-Enthusiasten, die eine ungestörte und präzise Signalübertragung benötigen, bietet diese geschirmte Leitung höchste Zuverlässigkeit für Ihre Anwendungen.
Maximale Signalintegrität durch hochwertige Abschirmung
Die LIYCY 04-5 Steuerleitung zeichnet sich durch ihre effektive Abschirmung aus. Diese ist essenziell, um empfindliche Steuersignale vor externen elektromagnetischen Feldern zu schützen. Ob in industriellen Umgebungen mit vielen elektrischen Geräten oder in komplexen elektronischen Systemen – die Abschirmung minimiert Signalverluste und Verzerrungen, was zu einer konsistenten und verlässlichen Performance führt.

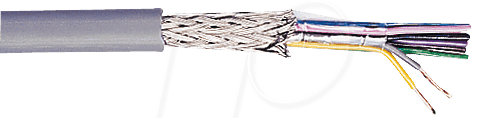

Konstruktion und Material: Eine Verbindung für Langlebigkeit
Der Aufbau der LIYCY 04-5 Steuerleitung ist auf Robustheit und Langlebigkeit ausgelegt. Der Kern besteht aus feindrähtigen Kupferleitern, die für ihre Flexibilität und ausgezeichnete Leitfähigkeit bekannt sind. Der Mantel und die Isolierung bestehen aus hochwertigem PVC (Polyvinylchlorid), einem Material, das für seine Abriebfestigkeit, chemische Beständigkeit und guten Isolationseigenschaften geschätzt wird. Die Abschirmung, in der Regel ein engmaschiges Kupfergeflecht, umschließt die Adern und schützt sie wirkungsvoll vor Störsignalen.
Technische Spezifikationen im Detail
Die LIYCY 04-5 Steuerleitung ist präzise spezifiziert, um Ihren Anforderungen gerecht zu werden:
- Leitertyp: Feindrähtig, Kupfer (nach DIN VDE 0295 Klasse 5)
- Aderanzahl: 4
- Leiterquerschnitt: 0,14 mm²
- Isolierung: PVC
- Abschirmung: Kupfergeflecht, verzinnt
- Außenmantel: PVC
- Nennspannung: 500 V (für Steuerzwecke, entsprechend der Norm)
- Prüfspannung: 2000 V
- Temperaturbereich: Fest verlegt: -40°C bis +70°C; Bewegt: -5°C bis +70°C
- Biegeradius: Fest verlegt: ca. 4 x Außendurchmesser; Bewegt: ca. 10 x Außendurchmesser
- Flammwidrigkeit: Nach IEC 60332-1
- Ölbeständigkeit: Teilweise beständig gegen Mineralöle
- Länge: 5m Ring
- Farbkennzeichnung: Gemäß DIN 47100 für einfache und sichere Installation
Vorteile der LIYCY 04-5 Steuerleitung
Die LIYCY 04-5 Steuerleitung bietet eine Reihe von Vorteilen, die sie zur bevorzugten Wahl für anspruchsvolle Projekte machen:
- Zuverlässige Signalintegrität: Die Abschirmung schützt effektiv vor elektromagnetischen Störungen (EMI) und erhöht die Signalqualität.
- Hohe Flexibilität: Dank der feindrähtigen Leiter ist die Leitung auch in engen Einbaulagen gut zu verlegen und für bewegliche Anwendungen geeignet.
- Langlebigkeit und Robustheit: Der PVC-Mantel bietet guten Schutz gegen mechanische Beanspruchung und Umwelteinflüsse.
- Einfache Installation: Die farbliche Aderkennzeichnung nach DIN 47100 erleichtert die Verdrahtung und minimiert Fehlerquellen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Steuer-, Mess-, Regelungs- und Datentechnik in verschiedenen Branchen.
- Kosteneffizienz: Bietet hohe Leistung und Zuverlässigkeit zu einem fairen Preis, mit einer Lebensdauer, die die Investition rechtfertigt.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Leitertyp | Feinadriger Kupferleiter (Klasse 5) für hohe Flexibilität. |
| Aderanzahl & Querschnitt | 4 Adern mit je 0,14 mm² für präzise Signalübertragung. |
| Abschirmung | Engmaschiges Kupfergeflecht (oft verzinnt) zur effektiven Unterdrückung von Störsignalen. |
| Mantelmaterial | Robustes und abriebfestes PVC, das Langlebigkeit und Schutz bietet. |
| Einsatztemperatur (Fest) | Von -40°C bis +70°C, für den Einsatz in diversen Umgebungsbedingungen. |
| Anwendungsbereich | Ideal für Steuerungs-, Mess-, Regelungs- und Datensignale in Elektronik und Maschinenbau. |
| Normenkonformität | Entspricht relevanten VDE- und IEC-Normen für Sicherheit und Leistung. |
| Verpackung | Praktischer 5-Meter-Ring für einfache Handhabung und Lagerung. |
Optimale Einsatzbereiche für die LIYCY 04-5 Steuerleitung
Die LIYCY 04-5 Steuerleitung ist eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen, bei denen präzise und störungsfreie Signalübertragung unerlässlich ist. Dazu zählen:
- Industrielle Automatisierung: Anbindung von Sensoren, Aktoren und Steuergeräten in Fertigungsstraßen, Robotik und Prozesskontrollsystemen.
- Maschinenbau: Integration in Werkzeugmaschinen, Verpackungsmaschinen und andere komplexe Anlagen.
- Schaltschrankverdrahtung: Einsatz als flexible und geschirmte Verbindung zwischen Komponenten innerhalb von Schaltschränken.
- Gebäudetechnik: Verdrahtung von Steuer- und Kommunikationsleitungen in modernen Gebäudemanagementsystemen.
- Labor und Forschung: Übertragung von Messdaten und Steuersignalen in anspruchsvollen Laborumgebungen.
- Audio- und Videotechnik: Für spezifische Anwendungen, bei denen eine hohe Signalreinheit erforderlich ist.
Warum eine geschirmte Steuerleitung unverzichtbar ist
In der modernen Technik sind Frequenzbereiche, in denen gearbeitet wird, immer höher und die Empfindlichkeit von Geräten nimmt zu. Dies macht sie anfälliger für externe Störquellen. Elektromagnetische Interferenzen (EMI) können durch eine Vielzahl von Quellen verursacht werden, darunter Motoren, Schaltnetzteile, Funksignale und sogar benachbarte Stromkabel. Diese Störungen können sich in Form von Rauschen, Signalverzerrungen oder sogar dem Verlust von Daten äußern. Eine ungeschirmte Leitung agiert wie eine Antenne und fängt diese Störungen auf. Die LIYCY 04-5 mit ihrer Kupfergeflechtschirmung bildet eine Faraday’sche Abschirmung, die diese externen Felder effektiv ableitet und so die Integrität des übertragenen Signals bewahrt. Dies ist entscheidend für die Funktionssicherheit und die Genauigkeit von Steuerungs- und Messvorgängen.
FAQ – Häufig gestellte Fragen zu LIYCY 04-5 – Steuerleitung 4×0,14mm2, geschirmt, 5m-Ring
Ist die LIYCY 04-5 Steuerleitung für den Einsatz im Außenbereich geeignet?
Die LIYCY 04-5 Steuerleitung ist primär für den Einsatz im Innenbereich konzipiert. Der PVC-Mantel bietet zwar eine gewisse Beständigkeit gegen Umwelteinflüsse, ist aber nicht explizit für UV-Strahlung oder extreme Wetterbedingungen ausgelegt. Für den Außeneinsatz sind spezialisierte Kabel erforderlich.
Welche maximal zulässige Betriebstemperatur hat die Leitung?
Die Leitung kann im fest verlegten Zustand bis zu einer Temperatur von +70°C eingesetzt werden. Im bewegten Zustand liegt die Obergrenze bei ebenfalls +70°C, wobei hier der Temperaturbereich bei -5°C beginnt.
Kann die Leitung auch für Niederspannungsstrom verwendet werden?
Obwohl die Leitung für Steuer- und Signalanwendungen ausgelegt ist, ist sie für Niederspannungsstrom bis zu einer Nennspannung von 500 V geeignet. Sie ist jedoch nicht als primäres Stromversorgungskabel für hohe Leistungsanforderungen gedacht, bei denen dickere Querschnitte und andere Isolationsklassen benötigt werden.
Was bedeutet die Bezeichnung „feindrähtig“?
Feindrähtig bezieht sich auf die Konstruktion des Leiters, der aus vielen dünnen Kupferdrähten besteht. Dies verleiht dem Kabel eine hohe Flexibilität, was es ideal für Anwendungen macht, bei denen das Kabel bewegt oder gebogen werden muss, ohne dass die Leitfähigkeit beeinträchtigt wird.
Wie wird die Aderkennzeichnung der LIYCY 04-5 Leitung standardisiert?
Die Aderkennzeichnung erfolgt gemäß der DIN 47100. Dieses System weist jeder Ader eine eindeutige Farb- oder Zahlenkombination zu, was die Installation und Fehlersuche erheblich vereinfacht und die Wahrscheinlichkeit von Verdrahtungsfehlern minimiert.
Ist die Abschirmung der Leitung verzinnt oder blank?
Die Abschirmung besteht in der Regel aus einem engmaschigen Kupfergeflecht, das oft verzinnt ist. Eine Verzinnung verbessert die Korrosionsbeständigkeit und erleichtert das Löten des Abschirmgeflechts, falls dies für die Anwendung erforderlich ist.
Welchen Biegeradius sollte ich bei der Installation beachten?
Für eine feste Verlegung sollte ein Biegeradius von mindestens dem Vierfachen des Außendurchmessers der Leitung eingehalten werden. Bei bewegter Verlegung empfiehlt sich ein Biegeradius von mindestens dem Zehnfachen des Außendurchmessers, um eine Beschädigung der Leiter oder der Isolierung zu vermeiden.
