Maximale Signalintegrität für anspruchsvolle Steuerungsanwendungen: LIYCY 04-25 Steuerleitung
Wenn es um zuverlässige Datenübertragung und präzise Steuerungssignale in industriellen Umgebungen geht, ist eine hochwertige Abschirmung unerlässlich. Die LIYCY 04-25 Steuerleitung mit 4 x 0,14mm² Aderquerschnitt und 25 Metern Länge bietet hierfür die optimale Lösung. Sie ist entwickelt worden, um Störsignale effektiv zu eliminieren und somit eine störungsfreie Kommunikation zwischen Steuergeräten, Sensoren und Aktoren zu gewährleisten. Ideal für Elektrotechniker, Schaltanlagenbauer und Automatisierungsexperten, die auf kompromisslose Leistung und Langlebigkeit angewiesen sind.
Warum LIYCY 04-25 die überlegene Wahl ist
Im Gegensatz zu ungeschirmten Standardleitungen bietet die LIYCY 04-25 Steuerleitung durch ihre integrierte Abschirmung einen signifikanten Vorteil bei der Reduzierung elektromagnetischer Interferenzen (EMI). Dies minimiert das Risiko von Datenverlusten, Fehlfunktionen und daraus resultierenden Produktionsausfällen. Die robuste Konstruktion und die Verwendung hochwertiger Materialien garantieren zudem eine herausragende mechanische Beanspruchbarkeit und eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen. Die flexible Verlegebarkeit und die kompakte Bauweise erleichtern zudem die Installation in engen Schaltanlagen und komplexen Systemen.
Technische Exzellenz und Materialqualität
Die LIYCY 04-25 Steuerleitung repräsentiert die Spitze der modernen Kabeltechnologie für Steuerungs- und Signalübertragungsanwendungen. Ihre Konstruktion ist auf maximale Zuverlässigkeit und Langlebigkeit ausgelegt:

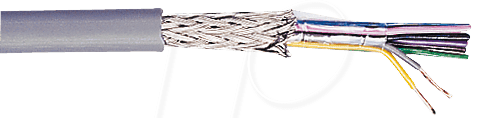

- Hervorragende Abschirmung: Ein engmaschiger Kupferlitzengeflecht schützt die empfindlichen Signaladern effektiv vor externen elektromagnetischen Störfeldern. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere in Umgebungen mit vielen elektrischen Geräten oder hoher Leistungsdichte.
- Flexible Leiter: Die Verwendung von feindrähtigen Kupferleitern (gemäß DIN VDE 0295 Klasse 5) sorgt für eine hohe Flexibilität. Dies erleichtert die Verlegung, auch in beengten Verhältnissen oder bei sich häufig bewegenden Komponenten, ohne die Kabelstruktur zu beeinträchtigen.
- Robuster Außenmantel: Der Mantel aus speziellem PVC-Compound (gemäß IEC 60332-1-2) bietet nicht nur Schutz gegen mechanische Beschädigungen und Abrieb, sondern auch eine gute Beständigkeit gegenüber Ölen, Fetten und Chemikalien, die in industriellen Umgebungen häufig vorkommen.
- Kompakter Aufbau: Mit vier Adern zu je 0,14 mm² ist die Leitung schlank gehalten, was den Einbau in standardisierte Klemmleisten und Steckverbindungen erleichtert und Platz in Schaltschränken spart.
- Hohe Temperaturbeständigkeit: Die Leitung ist für einen breiten Temperaturbereich ausgelegt, was ihren Einsatz in verschiedenen klimatischen Bedingungen ermöglicht.
Optimale Einsatzgebiete und Anwendungsbereiche
Die LIYCY 04-25 Steuerleitung ist das bevorzugte Kabel für eine Vielzahl von anspruchsvollen Anwendungen, bei denen höchste Präzision und Zuverlässigkeit gefordert sind:
- Schaltanlagenbau: Zur internen Verdrahtung von Schaltschränken, zur Anbindung von Steuerungsmodulen, SPS-Systemen (Speicherprogrammierbare Steuerungen) und HMI-Panels (Human-Machine Interface).
- Automatisierungstechnik: Für die Signalübertragung von Sensoren (z.B. Drucksensoren, Temperatursensoren, Näherungsschalter) zu Steuergeräten und die Ansteuerung von Aktoren (z.B. Ventile, Motoren, Relais).
- Mess- und Regelungstechnik: Übertragung von analogen und digitalen Messwerten mit hoher Genauigkeit, um Fehlinformationen durch Störeinflüsse zu vermeiden.
- Datenkommunikationsleitungen: Für geringe bis mittlere Datenraten, bei denen eine Abschirmung zur Sicherstellung der Datenintegrität notwendig ist.
- Industrielle Netzwerke: In industriellen Umgebungen, wo eine hohe Störfestigkeit für die Kommunikation zwischen verschiedenen Geräten unerlässlich ist.
- Labore und Prüfstände: Wo empfindliche Messgeräte und Signale vor externen Störungen geschützt werden müssen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Leitungsart | LIYCY Steuerleitung |
| Anzahl der Adern | 4 |
| Aderquerschnitt | 0,14 mm² |
| Abschirmung | Geflecht (Kupferlitzen) |
| Mantelmaterial | PVC-Compound (gemäß IEC 60332-1-2) |
| Leiteraufbau | Feindrähtig, Klasse 5 (gemäß DIN VDE 0295) |
| Nennspannung | 300 V (für Steuerzwecke, Innenbereich) |
| Temperaturbereich (flexibel verlegt) | -5 °C bis +70 °C |
| Temperaturbereich (fest verlegt) | -40 °C bis +70 °C |
| Außendurchmesser (typisch) | ca. 5,3 mm (reduzierter Durchmesser durch kompakte Aderzahl und Querschnitt) |
| Rolle | 25 Meter |
| Farbe des Außenmantels | Grau (Standard) |
| Beständigkeit | Gute Beständigkeit gegen Öle, Fette und UV-Strahlung (oberflächlich) |
FAQ – Häufig gestellte Fragen zu LIYCY 04-25 – Steuerleitung 4×0,14mm2, geschirmt, 25m-Ring
Was bedeutet die Bezeichnung LIYCY und welche Vorteile bietet sie?
LIYCY steht für eine flexible Steuerleitung mit einem PVC-Mantel und einem Kupfergeflecht als Abschirmung. Die Hauptvorteile liegen in der hohen Flexibilität, die eine einfache Installation ermöglicht, und der effektiven Abschirmung, die vor elektromagnetischen Störungen schützt. Dies gewährleistet eine zuverlässige Signalübertragung, selbst in stark störbehafteten Umgebungen.
Ist die Abschirmung der LIYCY 04-25 Leitung für alle Anwendungen ausreichend?
Die Kupferlitzen-Geflecht-Abschirmung der LIYCY 04-25 ist für die meisten industriellen Steuerungs- und Signalübertragungsanwendungen, bei denen eine Reduzierung von EMI erforderlich ist, bestens geeignet. Für extrem hohe Frequenzen oder sehr starke externe Störfelder könnten spezialisiertere Abschirmungen notwendig sein, aber für Standardanwendungen im Schaltanlagenbau und der Automatisierung bietet sie einen exzellenten Schutz.
Welchen Einfluss hat der Aderquerschnitt von 0,14mm² auf die Leistungsfähigkeit?
Der Aderquerschnitt von 0,14mm² ist typisch für Steuerleitungen und ausreichend für die Übertragung von Signalströmen und geringen Lastströmen im Bereich der Steuerungstechnik. Für Leistungsleitungen, die hohe Ströme führen, wären deutlich größere Querschnitte erforderlich. Die geringe Größe ermöglicht jedoch eine kompakte Bauweise des Kabels.
Kann die LIYCY 04-25 Leitung auch für Außenanwendungen verwendet werden?
Die LIYCY 04-25 ist primär für den Einsatz im Innenbereich konzipiert. Der PVC-Mantel bietet zwar eine gewisse Beständigkeit gegen mechanische Beanspruchung und oberflächliche UV-Strahlung, ist aber nicht für eine dauerhafte Exposition gegenüber Witterungseinflüssen, wie direkter Sonneneinstrahlung oder extremen Temperaturen im Freien, ausgelegt. Für Außenanwendungen werden in der Regel Kabel mit UV- und witterungsbeständigeren Mantelmaterialien (z.B. PUR) empfohlen.
Welche Art von Verbindungen sind für die LIYCY 04-25 Leitung am besten geeignet?
Für die LIYCY 04-25 eignen sich Standard-Klemmverbinder, wie Schraubklemmen oder Federzugklemmen, die für den entsprechenden Aderquerschnitt ausgelegt sind. Auch Steckverbinder, die für Steuerleitungen mit 0,14mm² Querschnitt konzipiert sind, können verwendet werden. Bei der Verarbeitung ist darauf zu achten, dass die Adern sauber abisoliert und die Verbindungen korrekt ausgeführt werden, um einen sicheren Kontakt zu gewährleisten.
Wie wird die Abschirmung der LIYCY 04-25 Leitung korrekt angeschlossen?
Die Abschirmung sollte idealerweise auf einer Seite der Leitung, vorzugsweise auf der Seite des Geräts mit der geringsten Störanfälligkeit (z.B. dem Steuergerät), mit dem Erdungspotential verbunden werden. Dies verhindert die Bildung von Masseschleifen, die selbst zu Störungen führen können. Bei längeren Leitungsstrecken oder besonders kritischen Anwendungen kann auch eine beidseitige Verbindung in Erwägung gezogen werden, dies erfordert jedoch eine sorgfältige Planung.
Ist die LIYCY 04-25 Leitung für Datenübertragungszwecke geeignet?
Ja, die LIYCY 04-25 Leitung eignet sich für die Übertragung von analogen und digitalen Signalen sowie für Datenübertragungen mit geringen bis mittleren Frequenzen und Datenraten. Die Abschirmung minimiert dabei unerwünschte Störungen, die die Signalqualität beeinträchtigen und zu Fehlern führen könnten. Für Hochgeschwindigkeits-Datenkommunikation (z.B. Ethernet) sind jedoch spezialisierte Netzwerkkabel mit spezifischen Impedanzen und Schirmkonfigurationen notwendig.
