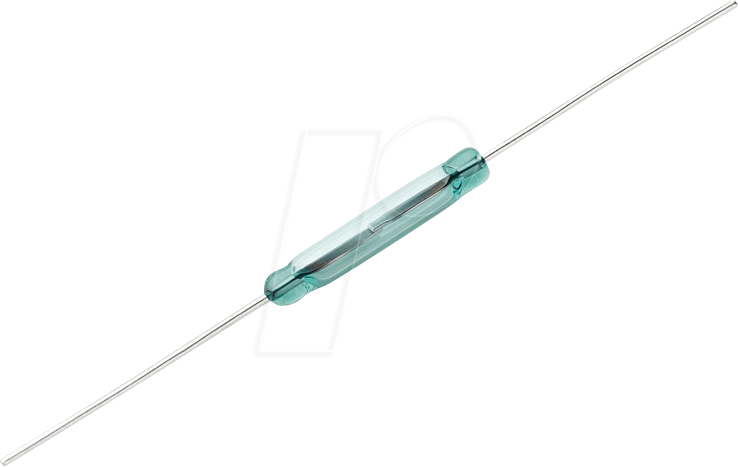

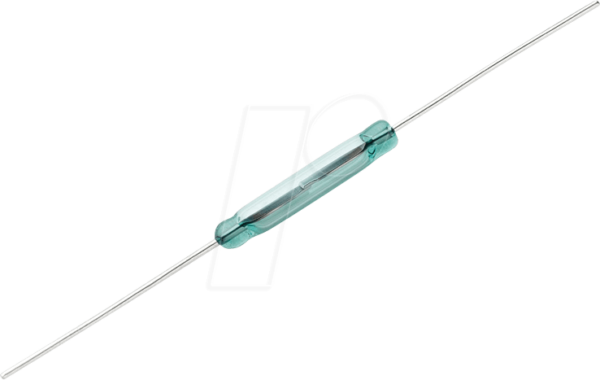

LITT FLEX141015 – Reedkontakt 1 Schließer: Präzision und Zuverlässigkeit für Ihre Schaltanwendungen
Suchen Sie nach einer zuverlässigen Lösung zur berührungslosen Erfassung von Zustandsänderungen in industriellen oder sicherheitsrelevanten Anwendungen? Der LITT FLEX141015 Reedkontakt mit einem Schließerkontakt (NC) ist die ideale Wahl für Automatisierungsexperten und Ingenieure, die höchste Präzision und Langlebigkeit fordern. Dieses Bauteil ermöglicht die sichere und effiziente Überwachung von Positionen, das Auslösen von Alarmen oder die Steuerung von Maschinenzyklen, wo mechanische Schalter an ihre Grenzen stoßen oder eine kontaktlose Betriebsweise unerlässlich ist.
Überlegene Leistung durch bewährte Reed-Technologie
Der LITT FLEX141015 hebt sich von herkömmlichen mechanischen Schaltern und simpler Sensorik durch seine inhärente Robustheit und präzise Schalteigenschaften ab. Im Gegensatz zu Mikroschaltern, die durch Abnutzung mechanischer Kontakte zu Fehlfunktionen neigen können, basiert der Reedkontakt auf einem magnetisch betätigten Schließer. Dies bedeutet, dass der Schaltvorgang berührungslos durch ein externes Magnetfeld erfolgt, was eine nahezu unbegrenzte Lebensdauer ohne Verschleiß des eigentlichen Schaltkontakts garantiert. Die hermetisch gekapselten Kontakte sind zudem vor Umwelteinflüssen wie Staub, Feuchtigkeit und korrosiven Medien geschützt, was den LITT FLEX141015 zur überlegenen Wahl für anspruchsvolle Umgebungen macht.
Schlüsselvorteile des LITT FLEX141015 Reedkontakts
- Maximale Lebensdauer: Dank des berührungslosen Schaltprinzips bietet der Reedkontakt eine extrem hohe Schaltspielzahl, weit über der von mechanischen Kontakten.
- Hohe Schaltleistung: Geeignet für Spannungen bis 200 V DC und Ströme bis 0,5 A, deckt er einen breiten Anwendungsbereich ab.
- Zuverlässige Funktion: Die hermetische Verkapselung schützt die Kontakte vor Verschmutzung und Korrosion, was eine konsistente Leistung gewährleistet.
- Vielseitige Anwendung: Ideal für die Zustandsüberwachung von Türen, Fenstern, Klappen, Positionserkennung von beweglichen Teilen und in Sicherheitssystemen.
- Einfache Integration: Kompakte Bauweise ermöglicht eine unkomplizierte Montage in verschiedenen Systemen und Gehäusen.
- Magnetische Betätigung: Ermöglicht die flexible Platzierung des Magneten und des Reedkontakts unabhängig voneinander für optimale Erfassung.
- Störungsunempfindlich: Geringe Anfälligkeit für elektrische Störungen im Vergleich zu anderen Sensorarten.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Reedkontakt (Schließer / NC) |
| Modellnummer | LITT FLEX141015 |
| Max. Schaltspannung | 200 V DC |
| Max. Schaltstrom | 0,5 A |
| Schaltleistung (Max.) | 100 W (bei ohmscher Last) |
| Kontakttyp | 1 Schließer (Normally Closed – NC) |
| Betätigungsart | Magnetisch |
| Gehäusematerial | Glas (hermetisch gekapselt) |
| Anschlussart | Flexible Litzen, geeignet für Löt- oder Klemmverbindungen |
| Schaltverzögerung | Typischerweise < 1 ms, abhängig von Magnetfeldstärke und -geschwindigkeit |
| Einsatztemperatur | -40°C bis +125°C (Standardausführung) |
| Schutzart (bei korrekter Montage) | Hohe Beständigkeit gegen Staub, Feuchtigkeit und chemische Einflüsse |
| Anwendungsbereiche | Industrielle Automatisierung, Sicherheitstechnik, Haustechnik, Mess- und Regelungstechnik, Positionserkennung |
Anwendungsbereiche und Integration in Ihre Systeme
Der LITT FLEX141015 Reedkontakt ist ein essenzieller Baustein für eine Vielzahl von Automatisierungs- und Überwachungssystemen. Seine primäre Funktion ist die berührungslose Erfassung der Anwesenheit oder Abwesenheit eines Magnetfeldes, was direkt mit der Position eines beweglichen Objekts verknüpft werden kann. In der industriellen Fertigung dient er beispielsweise zur Überwachung der Endposition von linearen Aktoren, der korrekten Schließung von Schutztüren an Maschinen oder zur Positionsbestimmung von Werkzeugen in automatisierten Greifsystemen. Für Sicherheitssysteme ermöglicht er die zuverlässige Erfassung, ob eine Tür oder ein Fenster geöffnet oder geschlossen ist, ohne dass mechanische Bauteile sichtbar sind oder verschleißen können. Die Integration ist denkbar einfach: Der Reedkontakt wird in der Nähe des zu überwachenden Objekts montiert, und ein permanenter Magnet wird am beweglichen Teil des Objekts befestigt. Wenn der Magnet nahe genug an den Reedkontakt gebracht wird, schließt sich der interne Schaltkontakt (NC) und leitet Strom. Bei Entfernen des Magneten öffnet sich der Kontakt wieder. Diese Funktionalität ist für viele Steuerungslogiken fundamental und bietet eine hohe Flexibilität bei der Systemplanung. Die zulässige Schaltspannung von 200 V DC und der maximale Schaltstrom von 0,5 A decken die Anforderungen vieler Niederspannungsanwendungen ab, insbesondere in Verbindung mit modernen Mikrocontrollern oder SPS-Systemen (Speicherprogrammierbare Steuerungen).
FAQ – Häufig gestellte Fragen zu LITT FLEX141015 – Reedkontakt 1 Schließer, 200 V DC, 0,5 A
Was genau ist ein Reedkontakt und wie funktioniert er?
Ein Reedkontakt ist ein elektromechanischer Schalter, der aus zwei flexiblen, magnetisierbaren Kontakten besteht, die hermetisch in einem Glasrohr eingeschmolzen sind. Wenn ein externes Magnetfeld in die Nähe des Reedkontakts gebracht wird, richten sich die Kontakte aus und berühren sich, wodurch ein Stromkreis geschlossen wird (bei einem Schließerkontakt wie dem LITT FLEX141015). Wird das Magnetfeld entfernt, kehren die Kontakte in ihre ursprüngliche Position zurück und der Stromkreis öffnet sich.
Welchen Vorteil bietet die NC-Funktion (Schließer) des LITT FLEX141015?
Die NC-Funktion (Normally Closed) bedeutet, dass der Kontakt im Ruhezustand (ohne Magnetfeld) geschlossen ist. Dies ist vorteilhaft für Sicherheitsanwendungen, da ein offener Stromkreis (z.B. durch Bruch des Reedkontakts oder Entfernung des Magneten) ein Alarmsignal auslösen kann. In vielen Systemen wird dies als „sicherer Zustand“ interpretiert.
Ist der LITT FLEX141015 für den Einsatz im Freien geeignet?
Dank seiner hermetisch gekapselten Glasbauweise ist der Reedkontakt von Natur aus sehr gut gegen Umwelteinflüsse wie Staub und Feuchtigkeit geschützt. Für den direkten Einsatz im Freien, insbesondere bei extremen Wetterbedingungen oder starker UV-Strahlung, wird jedoch eine zusätzliche mechanische Schutzmaßnahme oder eine Integration in ein wetterfestes Gehäuse empfohlen, um die Langlebigkeit zu maximieren.
Wie nah muss der Magnet am Reedkontakt sein, um ihn zu betätigen?
Der erforderliche Abstand hängt von der Stärke des verwendeten Magneten und der Empfindlichkeit des Reedkontakts ab. Der LITT FLEX141015 ist für eine zuverlässige Schaltung bei typischen Magnetfeldern ausgelegt. Für eine präzise Anwendung ist es ratsam, den genauen Betätigungsabstand (Ansprechweg) mit dem gewählten Magneten und dem Reedkontakt zu ermitteln.
Kann der LITT FLEX141015 auch mit Wechselspannung (AC) verwendet werden?
Die Spezifikation von 200 V DC und 0,5 A bezieht sich primär auf Gleichspannungsanwendungen. Während Reedkontakte mit geeigneten Spezifikationen grundsätzlich auch für AC-Anwendungen genutzt werden können, ist die Schaltleistung und das Verhalten bei induktiven Lasten (typisch für AC) zu beachten. Für spezifische AC-Anwendungen empfehlen wir, die genauen Leistungsdaten zu prüfen oder sich mit unserem technischen Support in Verbindung zu setzen, um sicherzustellen, dass der LITT FLEX141015 für Ihre AC-Anforderungen geeignet ist.
Was passiert, wenn der LITT FLEX141015 Reedkontakt mit mehr als 0,5 A belastet wird?
Das Überschreiten des maximal zulässigen Schaltstroms von 0,5 A kann zu einer Überlastung der Kontakte führen. Dies kann eine Erwärmung der Kontakte, eine Beschädigung der Kontaktflächen und eine Verkürzung der Lebensdauer des Reedkontakts zur Folge haben. Im schlimmsten Fall kann es zu einem permanenten Ausfall des Bauteils kommen. Es ist entscheidend, die Schaltlast innerhalb der Spezifikationen zu halten.
Welche Arten von Magneten eignen sich am besten für die Betätigung des LITT FLEX141015?
Neodym-Magnete (seltene Erden) sind aufgrund ihrer hohen magnetischen Feldstärke oft die bevorzugte Wahl für die Betätigung von Reedkontakten. Auch Ferrit-Magnete können je nach Größe und Stärke geeignet sein. Entscheidend ist, dass der Magnet ein ausreichend starkes Feld erzeugt, um die Kontakte des Reedkontakts über den gewünschten Schaltweg zu schließen.
