Lineare Spannungsregler

Lineare Spannungsregler: Präzise Energieversorgung für Ihre Elektronikprojekte

Entdecken Sie in dieser Kategorie eine sorgfältig kuratierte Auswahl an linearen Spannungsreglern, die für ihre Zuverlässigkeit und Präzision geschätzt werden. Egal, ob Sie ein ambitionierter Hobby-Elektroniker, ein erfahrener Ingenieur oder ein Systemintegrator sind, der eine stabile und rauschfreie Stromversorgung für empfindliche Schaltungen benötigt, hier finden Sie die passende Lösung. Unsere Auswahl deckt ein breites Spektrum an Anforderungen ab, von einfachen Niederspannungsanwendungen bis hin zu komplexeren Systemen, bei denen eine exakte und stabile Ausgangsspannung kritisch ist.

Was sind Lineare Spannungsregler und ihre Vorteile?

Lineare Spannungsregler sind elektronische Bauteile, die dazu dienen, eine stabile Ausgangsspannung unabhängig von Schwankungen der Eingangsspannung oder der Last zu gewährleisten. Im Gegensatz zu Schaltreglern arbeiten sie nach einem linearen Prinzip, indem sie überschüssige Spannung „verbrennen“ und so die gewünschte Ausgangsspannung aufrechterhalten. Dies resultiert in einer besonders sauberen und rauscharmen Ausgangsspannung, was sie ideal für empfindliche Analogschaltungen, Audio-Systeme, Sensorik und Präzisionsmessgeräte macht.

• Hohe Effizienz bei geringer Last: Bei sehr geringer Leistungsaufnahme können lineare Regler durchaus effizienter sein als Schaltregler.
• Geringes Ausgangsrauschen: Sie sind die erste Wahl, wenn es auf eine extrem saubere Spannungsversorgung ankommt, da sie kaum elektromagnetische Störungen (EMI) oder Ripple verursachen.
• Einfache Schaltungskonfiguration: Die Implementierung linearer Spannungsregler erfordert oft weniger externe Komponenten als bei Schaltreglern, was zu kleineren und einfacheren Designs führen kann.
• Schnelle Reaktion auf Laständerungen: Sie können sehr schnell auf plötzliche Änderungen der Last reagieren und die Ausgangsspannung stabil halten.
• Gut verstandene und etablierte Technologie: Die Funktionsweise und das Verhalten linearer Regler sind seit Jahrzehnten bekannt und gut dokumentiert.

Worauf müssen Kunden beim Kauf von linearen Spannungsreglern achten?

Die Auswahl des richtigen linearen Spannungsreglers hängt von mehreren kritischen Faktoren ab, die sorgfältig abgewogen werden müssen, um eine optimale Leistung und Zuverlässigkeit Ihres elektronischen Systems zu gewährleisten. Berücksichtigen Sie folgende Aspekte:

• Eingangs- und Ausgangsspannung: Stellen Sie sicher, dass der Regler den erforderlichen Eingangsspannungsbereich verarbeiten kann und die gewünschte stabile Ausgangsspannung liefert. Achten Sie auf die Differenz zwischen Ein- und Ausgangsspannung (Dropout Voltage), die den Verlust an Spannung im Regler darstellt.
• Maximaler Strombedarf: Der Regler muss den maximalen Strom liefern können, den Ihre Schaltung zu Spitzenlastzeiten benötigt. Ein zu knapp dimensionierter Regler kann überhitzen oder instabil werden.
• Wärmemanagement und Kühlung: Lineare Spannungsregler dissipieren überschüssige Spannung als Wärme. Die Verlustleistung (P_diss = (V_in – V_out) I_out) muss berechnet und sichergestellt werden, dass die maximale Sperrschichttemperatur nicht überschritten wird. Dies kann die Notwendigkeit eines Kühlkörpers bedeuten. Achten Sie auf den thermischen Widerstand (R_th).
• Genauigkeit und Stabilität: Wie präzise muss die Ausgangsspannung sein? Spannungstoleranzen und Temperaturkoeffizienten sind wichtige Parameter für Präzisionsanwendungen.
• Rauscharmut (Low Noise): Für Audioanwendungen, Sensoren oder Hochfrequenzschaltungen ist eine besonders niedrige Rauschspannung am Ausgang essenziell.
• Schutzfunktionen: Integrierte Schutzschaltungen wie Überstromschutz, thermische Abschaltung und Verpolungsschutz erhöhen die Sicherheit und Langlebigkeit des Bauteils und Ihrer Schaltung.

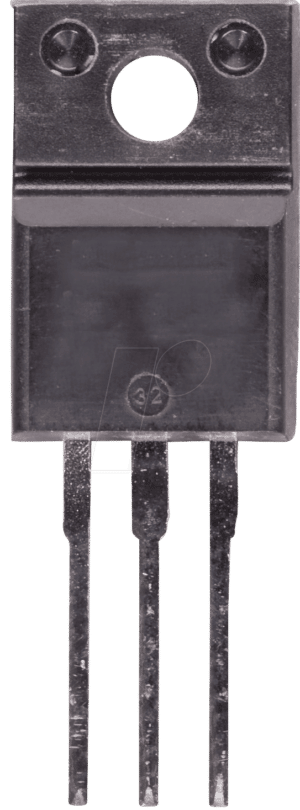

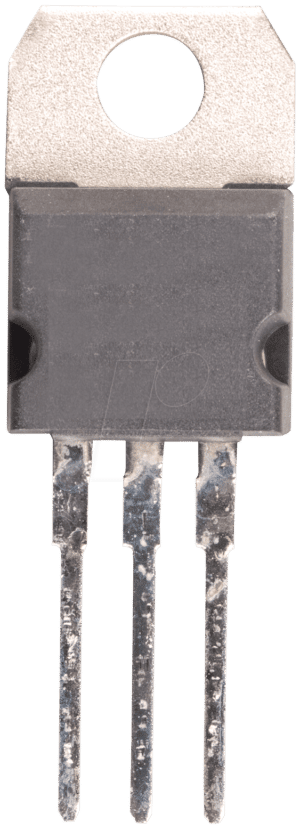

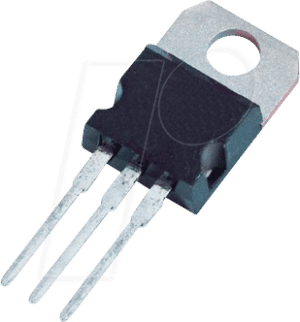

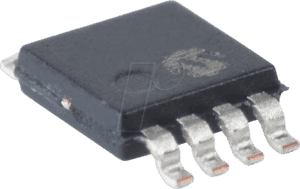

• Gehäuse und Montageart: Je nach Anwendung kommen verschiedene Gehäusetypen in Frage, wie z.B. TO-220, SOT-223 oder auch SMD-Varianten für platzsparende Designs.
• Umweltaspekte und Zertifizierungen: Für bestimmte Märkte können RoHS-Konformität oder spezifische Zertifizierungen relevant sein.

Klassifizierung von Linearen Spannungsreglern

Lineare Spannungsregler lassen sich anhand verschiedener Kriterien kategorisieren, die ihre Einsatzgebiete und Leistungsmerkmale definieren:

Branchenführende Hersteller und deren Expertise

Wir führen lineare Spannungsregler von namhaften Herstellern, die für ihre Qualität, Zuverlässigkeit und technologische Führerschaft bekannt sind. Dazu zählen unter anderem Texas Instruments (TI), ein Pionier in der Halbleitertechnologie, bekannt für seine breite Palette an Präzisionsbauteilen, einschließlich der hochgeschätzten LM-Serie von Spannungsreglern. Ebenso wichtig ist Analog Devices (ADI), das für seine hochwertigen analogen und Mixed-Signal-Produkte bekannt ist und robuste Lösungen für anspruchsvolle industrielle und Automotive-Anwendungen bietet. Auch Linear Technology (jetzt Teil von ADI) hat sich einen Namen mit extrem rausarmen und präzisen Spannungsreglern gemacht. Hersteller wie ON Semiconductor und Infineon Technologies ergänzen unser Portfolio mit einer Vielfalt an Standard- und Spezialreglern, die in nahezu jeder elektronischen Anwendung zum Einsatz kommen können.

Technologische Trends und Zukunftsperspektiven

Obwohl Schaltregler in vielen Bereichen aufgrund ihrer höheren Effizienz dominieren, behalten lineare Spannungsregler, insbesondere LDOs und rauscharme Varianten, ihre Relevanz. Der Trend geht hin zu noch höherer Integration, verbesserter thermischer Leistung in kleineren Gehäusen und optimierten PSRR-Werten (Power Supply Rejection Ratio) zur effektiven Filterung von Störungen aus der vorgeschalteten Stromversorgung. Die Entwicklung von Spannungsreglern mit noch geringerer Dropout Voltage bleibt ein Schlüsselfaktor für die Energieeffizienz in batteriebetriebenen Geräten. Auch das Thema „Green Electronics“ gewinnt an Bedeutung, wobei der Fokus auf energieeffiziente Designs liegt. Hier können gut gewählte lineare Regler, insbesondere LDOs bei leichter Last, oft besser abschneiden als ihre schaltenden Gegenstücke.

FAQ – Häufig gestellte Fragen zu Linearen Spannungsreglern

Was ist der Unterschied zwischen einem linearen Spannungsregler und einem Schaltregler?

Der Hauptunterschied liegt in der Funktionsweise: Lineare Spannungsregler dissipieren überschüssige Spannung als Wärme, um die Ausgangsspannung zu stabilisieren. Sie sind dadurch rauschärmer und einfacher zu implementieren, aber weniger effizient bei großen Spannungsdifferenzen. Schaltregler hingegen schalten die Energie schnell ein und aus und speichern sie kurzzeitig in Spulen und Kondensatoren. Sie sind deutlich effizienter, können aber komplexer sein und mehr elektromagnetisches Rauschen erzeugen.

Wann sollte ich einen linearen Spannungsregler und wann einen Schaltregler verwenden?

Wählen Sie einen linearen Spannungsregler, wenn eine extrem saubere und rauschfreie Ausgangsspannung kritisch ist (z.B. in Audio- oder Präzisionsmessschaltungen) und die Spannungsdifferenz zwischen Ein- und Ausgang gering ist oder der Strombedarf moderat ist. Ein Schaltregler ist die bessere Wahl, wenn höchste Energieeffizienz erforderlich ist, insbesondere bei großen Spannungsdifferenzen und hohem Strombedarf, und das Rauschen tolerierbar ist oder durch zusätzliche Filterung reduziert werden kann.

Was bedeutet „Dropout Voltage“ bei linearen Spannungsreglern?

Die Dropout Voltage (auch: Spannungsabfall) ist die minimale Spannungsdifferenz, die zwischen der Eingangs- und der Ausgangsspannung eines linearen Reglers bestehen muss, damit dieser seine Ausgangsspannung stabil regeln kann. Je geringer die Dropout Voltage ist, desto effizienter arbeitet der Regler, besonders in batteriebetriebenen Geräten, wo jede eingesparte Spannung zählt.

Benötige ich immer einen Kühlkörper für lineare Spannungsregler?

Nicht unbedingt. Ob ein Kühlkörper benötigt wird, hängt von der zu dissipierenden Verlustleistung ab. Diese berechnet sich aus der Differenz zwischen Eingangs- und Ausgangsspannung multipliziert mit dem Ausgangsstrom. Übersteigt die resultierende Verlustleistung die thermischen Grenzen des Reglers und seines Gehäuses, ist ein Kühlkörper zur Wärmeabfuhr unerlässlich, um eine Überhitzung und Beschädigung zu vermeiden.

Was ist PSRR und warum ist es wichtig?

PSRR steht für Power Supply Rejection Ratio und gibt an, wie gut ein Spannungsregler Störungen (Ripple) von der Eingangsspannungsquelle unterdrücken kann. Ein hoher PSRR-Wert ist besonders wichtig für rauschempfindliche Schaltungen, da er sicherstellt, dass unerwünschte Schwankungen in der Eingangsspannung nicht auf die Ausgangsspannung durchschlagen.

Sind alle linearen Spannungsregler gleich rauscharm?

Nein, das Rauschverhalten variiert stark. Festspannungsregler sind oft nicht auf minimale Rauschwerte optimiert. Spezielle „Low Noise“ oder „Ultra Low Noise“ LDOs sind hingegen explizit für Anwendungen konzipiert, bei denen eine extrem saubere Spannungsversorgung unabdingbar ist. Ihre Konstruktion und interne Architektur sind darauf ausgelegt, die Erzeugung und Weiterleitung von Rauschen zu minimieren.

Welche Marken bieten besonders gute LDO-Regler an?

Hersteller wie Texas Instruments (z.B. die TPS-Serie), Analog Devices (ehemals Linear Technology, z.B. die LT-Serie), STMicroelectronics und ON Semiconductor bieten eine breite Palette an hochleistungsfähigen LDO-Reglern mit verschiedenen Spezifikationen hinsichtlich Strom, Dropout Voltage und Rauschverhalten.
