Lichtwellenleiter: Präzision für zukunftsweisende Verbindungen
Entdecken Sie in unserer Kategorie Lichtwellenleiter eine sorgfältig ausgewählte Palette an Produkten, die für die anspruchsvollsten Datenübertragungsaufgaben konzipiert sind. Ob für professionelle Netzwerkinfrastrukturen in Rechenzentren, schnelle und zuverlässige Verbindungen in industriellen Umgebungen oder die zukunftssichere Verkabelung von Wohn- und Geschäftsgebäuden – unsere Auswahl deckt ein breites Spektrum ab. Wir richten uns an IT-Administratoren, Systemintegratoren, Ingenieure und technikaffine Privatanwender, die höchste Ansprüche an Bandbreite, Signalqualität und Langlebigkeit stellen.
Warum Lichtwellenleiter? Vorteile gegenüber Kupferkabeln
Lichtwellenleiter, oft auch als Glasfaserkabel oder Fiberoptikkabel bezeichnet, bieten gegenüber herkömmlichen Kupferkabeln signifikante Vorteile, die sie für moderne Kommunikationsanforderungen unverzichtbar machen. Ihre überlegene Leistungsfähigkeit resultiert aus der Übertragung von Daten mittels Lichtsignalen durch Fasern aus Glas oder Kunststoff. Dies ermöglicht nicht nur deutlich höhere Übertragungsgeschwindigkeiten und größere Bandbreiten, sondern auch eine Reichweite, die Kupferkabel bei weitem übertrifft. Zudem sind Lichtwellenleiter unempfindlich gegenüber elektromagnetischen Störungen (EMI) und Funkfrequenzen (RFI), was sie ideal für Umgebungen macht, in denen elektrische Felder auftreten. Ihre geringe Dämpfung minimiert Signalverluste über lange Distanzen, und ihre Dielektrizität schließt Potenzialdifferenzen und Kurzschlüsse aus. Die Sicherheit wird ebenfalls erhöht, da Lichtwellenleiter nicht manipulierbar sind, ohne dies zu signalisieren.
Auswahlkriterien für den Kauf von Lichtwellenleitern
Beim Kauf von Lichtwellenleitern sind mehrere Faktoren entscheidend, um die optimale Lösung für Ihre spezifischen Anforderungen zu gewährleisten. Berücksichtigen Sie folgende Punkte:
- Fasertyp: Singlemode-Fasern (SMF) eignen sich für extrem hohe Bandbreiten und Distanzen über 2 km, da sie nur einen Lichtweg zulassen. Multimode-Fasern (MMF) sind kostengünstiger und für kürzere Distanzen (bis ca. 550 Meter, je nach Typ) geeignet, da sie mehrere Lichtwege ermöglichen.
- Dämpfung (Insertion Loss): Gemessen in Dezibel pro Kilometer (dB/km), gibt die Dämpfung an, wie stark das Lichtsignal auf der Strecke verloren geht. Eine niedrige Dämpfung ist für hohe Geschwindigkeiten und große Distanzen essentiell.
- Bandbreite/Bandbreitenlängenprodukt (BWL): Insbesondere bei Multimode-Fasern wichtig, gibt die Bandbreite die maximale Datenrate an, die über eine bestimmte Distanz übertragen werden kann. Hier sind Kategorien wie OM1, OM2, OM3, OM4 und OM5 relevant, die sich in ihrer Leistungsfähigkeit unterscheiden.
- Wellenlänge: Die Betriebswellenlänge (z.B. 1310 nm, 1550 nm für Singlemode; 850 nm, 1300 nm für Multimode) muss mit den aktiven Komponenten (Switches, Transceivern) kompatibel sein.
- Kabelaufbau und -schutz: Achten Sie auf den Mantelwerkstoff (z.B. LSZH – Low Smoke Zero Halogen für Brandschutz), die Anzahl der Fasern (Single Core, Duplex, Multi-Faser-Bündel), die Biegeradien und die mechanische Belastbarkeit (Zugfestigkeit, Quetschfestigkeit).
- Steckertypen: Gängige Steckertypen sind LC, SC, ST, MPO/MTP. Die Wahl hängt von den Endgeräten und der Verkabelungsdichte ab. Achten Sie auf die Qualität der Stecker und die Politur (z.B. PC, UPC, APC).
- Normen und Zertifizierungen: Prüfen Sie, ob die Kabel nach relevanten Normen wie IEC, ANSI/TIA oder nach Brandschutzstandards (z.B. EN 50575) zertifiziert sind.
- Anbieter und Qualität: Renommierte Hersteller wie Corning, CommScope, Prysmian oder generische, aber qualitätsgeprüfte Marken bieten Zuverlässigkeit und Langlebigkeit.
Typen von Lichtwellenleitern und ihre Anwendungen
Die Welt der Lichtwellenleiter lässt sich primär nach der Art der Lichtleitung in zwei Hauptkategorien unterteilen:
| Merkmal | Singlemode-Faser (SMF) | Multimode-Faser (MMF) |
|---|---|---|
| Faserkerndurchmesser | Kleiner Kern (ca. 9 µm) | Größerer Kern (50 µm oder 62.5 µm) |
| Lichtwege | Ein Lichtweg (Modus) | Mehrere Lichtwege (Modi) |
| Typische Wellenlängen | 1310 nm, 1550 nm | 850 nm, 1300 nm |
| Bandbreite | Extrem hoch (theoretisch unbegrenzt) | Hoch, aber limitiert durch Modendispersion (abhängig von OM-Klasse) |
| Dämpfung | Sehr gering (typ. < 0.25 dB/km bei 1550 nm) | Höher als SMF (typ. < 3 dB/km bei 850 nm/OM1) |
| Maximale Distanz | Sehr weit (mehrere 100 km) | Kurz bis mittel (bis ca. 550 m für OM4/OM5 bei 100 Gbps) |
| Kosten (Faser & Komponenten) | Teurer | Günstiger |
| Anwendungsbereiche | Telekommunikation, Weitverkehrsnetze (WAN), Backbone-Verbindungen, Hochgeschwindigkeitsnetze über lange Distanzen. | Lokale Netzwerke (LAN), Rechenzentren (kurze Verbindungen), Gebäudeinfrastruktur, Videoübertragung auf kurzen Distanzen. |
Die Bedeutung der OM-Klassifizierung bei Multimode-Fasern
Für Multimode-Fasern (MMF) ist die OM-Klassifizierung ein entscheidendes Kriterium, das die Leistungsfähigkeit für moderne Übertragungsstandards maßgeblich bestimmt. Jede OM-Klasse wurde entwickelt, um höhere Bandbreiten über größere Distanzen zu unterstützen und damit die Anforderungen steigender Datenraten zu erfüllen. Die Entwicklung schreitet kontinuierlich voran:
- OM1: 62.5/125 µm, orangefarbener Mantel. Unterstützt 1 Gbps bis ca. 300 m, 10 Gbps bis ca. 33 m. Eher für ältere Installationen.
- OM2: 50/125 µm, orangefarbener Mantel. Verbesserte Leistung gegenüber OM1, unterstützt 1 Gbps bis ca. 550 m, 10 Gbps bis ca. 82 m.
- OM3: 50/125 µm, aquafarbener Mantel. Laser-optimiert, unterstützt 10 Gbps bis 300 m, 40/100 Gbps bis 100 m. Standard für viele Rechenzentrumsverkabelungen.
- OM4: 50/125 µm, magenta-farbener Mantel. Weiter optimiert für höhere Bandbreiten, unterstützt 10 Gbps bis 400 m, 40/100 Gbps bis 150 m.
- OM5: 50/125 µm, lime-grüner Mantel. Auch als „Wideband Multimode Fiber“ (WBMMF) bekannt, unterstützt die Übertragung über mehrere Wellenlängen im kurzwelligen Infrarotbereich (SWIR), was die Effizienz bei 40/100 Gbps und zukünftigen höheren Raten steigert. Kompatibel mit OM3 und OM4.
Die Wahl der richtigen OM-Klasse hängt direkt von den geplanten Übertragungsraten und Distanzen ab. Für zukunftssichere Installationen, insbesondere in Rechenzentren, sind OM4 und OM5 die bevorzugten Optionen.
Steckertypen und deren Einsatzgebiete
Die Konnektivität wird durch eine Vielzahl von Steckertypen realisiert, die jeweils spezifische Vorteile für unterschiedliche Anwendungen bieten. Eine korrekte Steckerwahl ist entscheidend für Leistung und Zuverlässigkeit.

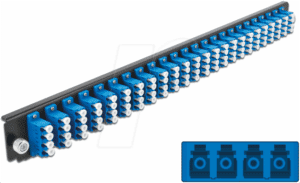

- LC (Lucent Connector): Kleiner Formfaktor (SFF), ideal für hohe Packungsdichten in Switches und Patch-Panels. Sehr verbreitet in modernen Rechenzentren und Netzwerken.
- SC (Subscriber Connector): Quadratischer Stecker mit Push-Pull-Mechanismus. Robust und einfach zu bedienen, war lange Zeit Standard in vielen Netzwerken.
- ST (Straight Tip): Bajonettverschluss, oft bei älteren Installationen oder in industriellen Umgebungen anzutreffen.
- MPO/MTP (Multi-Fiber Push On/Mechanical Transfer): Ermöglicht die Verbindung mehrerer Fasern (z.B. 12, 24, 48) in einem einzigen Stecker. Essentiell für High-Density-Anwendungen und Paralleloptiken, wie sie in 40, 100, 400 Gbps Ethernet eingesetzt werden. MTP ist eine verbesserte Version des MPO-Steckers.

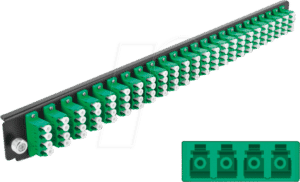

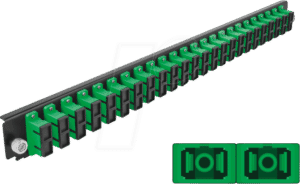

Die Politur der Stecker (Flat/PC, UPC – Ultra Physical Contact, APC – Angled Physical Contact) beeinflusst die Rückreflexion. APC-Stecker, erkennbar an ihrem grünen Gehäuse, minimieren Reflexionen am starksten und sind daher für Anwendungen mit hoher Signalempfindlichkeit oder über sehr lange Distanzen unerlässlich, wie sie bei PON-Netzen oder CWDM/DWDM-Systemen vorkommen können.
Brandschutz und Umweltaspekte bei Kabelummantelungen
Die Wahl des richtigen Kabelmantels ist für die Sicherheit und die Einhaltung von Vorschriften, insbesondere in öffentlichen Gebäuden, Bürokomplexen und industriellen Anlagen, von größter Bedeutung. Herkömmliche PVC-ummantelte Kabel können im Brandfall giftige und korrosive Gase freisetzen. Moderne, sichere Alternativen sind:
- LSZH (Low Smoke Zero Halogen): Diese Kabel brennen schlecht, entwickeln im Brandfall nur wenig Rauch und setzen keine halogenhaltigen, giftigen Gase frei. Sie sind daher der Standard für Installationen, bei denen die Sicherheit von Personen und der Schutz der Infrastruktur im Vordergrund stehen.
- OFNP (Optical Fiber Nonconductive Plenum) / OFNR (Optical Fiber Nonconductive Riser): Dies sind US-amerikanische Klassifizierungen für Kabel, die für den Einsatz in Zwischendecken (Plenum) bzw. zwischen Stockwerken (Riser) zugelassen sind und bestimmte Brandschutzanforderungen erfüllen.
Die Verwendung von LSZH-Kabeln wird von vielen Installationsrichtlinien und Normen gefordert und trägt maßgeblich zur Gebäudesicherheit bei. Achten Sie auf entsprechende Kennzeichnungen auf dem Kabelmantel.
FAQ – Häufig gestellte Fragen zu Lichtwellenleiter
Was ist der Hauptunterschied zwischen Singlemode- und Multimode-Lichtwellenleitern?
Der Hauptunterschied liegt im Kerndurchmesser und der Art, wie Licht geleitet wird. Singlemode-Fasern haben einen sehr kleinen Kern (ca. 9 µm) und leiten Licht nur auf einem Weg, was extrem hohe Bandbreiten und sehr weite Distanzen ermöglicht. Multimode-Fasern haben einen größeren Kern (50 oder 62.5 µm) und leiten Licht auf mehreren Wegen, was sie für kürzere Distanzen kostengünstiger macht, aber die Bandbreite limitiert.
Welchen Lichtwellenleiter benötige ich für mein Heimnetzwerk?
Für die meisten Heimnetzwerk-Anwendungen, insbesondere wenn die Distanzen unter 500 Metern liegen und die geplanten Geschwindigkeiten 10 Gbps nicht überschreiten, sind Multimode-Lichtwellenleiter der Klassen OM3 oder OM4 oft ausreichend und kostengünstiger. Für zukünftige Upgrades oder sehr hohe Anforderungen sind Singlemode-Lichtwellenleiter eine Option, erfordern aber auch kompatible aktive Komponenten.
Was bedeutet die Dämpfung bei Lichtwellenleitern?
Die Dämpfung gibt an, wie stark das Lichtsignal auf der Strecke eines Lichtwellenleiters abgeschwächt wird. Sie wird in Dezibel pro Kilometer (dB/km) gemessen. Eine geringere Dämpfung bedeutet weniger Signalverlust und somit höhere Reichweiten und bessere Signalqualität. Für anspruchsvolle Anwendungen sind Kabel mit niedriger Dämpfung unerlässlich.
Sind Lichtwellenleiter anfällig für elektromagnetische Störungen (EMI)?
Nein, das ist einer der größten Vorteile von Lichtwellenleitern gegenüber Kupferkabeln. Da die Datenübertragung mittels Licht erfolgt, sind Lichtwellenleiter vollkommen immun gegen elektromagnetische Störungen und Funkfrequenzen. Dies macht sie ideal für Umgebungen mit hoher elektrischer Aktivität oder für Anwendungen, bei denen Signalintegrität höchste Priorität hat.
Wie wähle ich den richtigen Steckertyp?
Die Wahl des Steckertyps hängt von den Anschlüssen der zu verbindenden Geräte (z.B. Switches, Server, Patch-Panels) und den Anforderungen an die Packungsdichte ab. LC-Stecker sind aufgrund ihrer geringen Größe für hohe Dichten prädestiniert. SC-Stecker sind robuster und einfacher zu handhaben. MPO/MTP-Stecker sind für Multi-Faser-Verbindungen in High-Density-Umgebungen unerlässlich.
Was sind die wichtigsten Normen für Lichtwellenleiter-Kabel?
Relevante internationale und regionale Normen sind unter anderem die IEC-Normen (z.B. IEC 60794-Serie für optische Kabel) und die TIA/EIA-Standards (z.B. TIA-568-C.3 für Glasfaserkabel). In Europa ist auch die EN 50575 für die Brandverhaltensklassifizierung von Kabeln für die Anwendung in Bauwerken von Bedeutung.
Kann ich Singlemode- und Multimode-Kabel miteinander verbinden?
Generell wird dringend davon abgeraten, Singlemode- und Multimode-Kabel direkt miteinander zu verbinden, da dies zu erheblichen Signalverlusten und Leistungseinbußen führt. Es gibt zwar spezielle Hybrid-Adapter oder Transceiver, die eine solche Verbindung ermöglichen können, diese sind jedoch oft mit Nachteilen verbunden und sollten nur in Ausnahmefällen und mit sorgfältiger Planung eingesetzt werden.
