LF 33 CDT – Präzision und Stabilität für Ihre Elektronikprojekte
Der LF 33 CDT ist ein hochzuverlässiger LDO-Spannungsregler, der speziell dafür entwickelt wurde, eine stabile und präzise 3,3-Volt-Ausgangsspannung mit einer geringen Toleranz von 2 % zu liefern. Dieses Bauteil ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die eine konsistente und rauschfreie Stromversorgung für empfindliche elektronische Schaltungen benötigen, bei denen Standardspannungsregler an ihre Grenzen stoßen.
Herausragende Leistung und Zuverlässigkeit
Der LF 33 CDT zeichnet sich durch seine außergewöhnliche Leistungsfähigkeit aus, die ihn von herkömmlichen Spannungsreglern abhebt. Seine feste Ausgangsspannung von 3,3 V wird mit einer beeindruckenden Genauigkeit von ±2 % gehalten, was für Anwendungen, die eine präzise Spannungsversorgung erfordern, unerlässlich ist. Mit einem maximalen Ausgangsstrom von 0,5 A bietet er ausreichend Leistung für eine breite Palette von Geräten und Schaltungen, von Mikrocontrollern bis hin zu Sensormodulen.
Technische Überlegenheit des LF 33 CDT
Im Gegensatz zu allgemeinen Spannungsreglern, die oft mit Rauschen und schnellen Spannungsänderungen zu kämpfen haben, bietet der LF 33 CDT eine überlegene Regelung und eine geringe Ausgangsrippelspannung. Dies resultiert in einer saubereren Stromversorgung, die die Lebensdauer und die Leistung empfindlicher elektronischer Komponenten signifikant verbessern kann. Die LDO-Technologie (Low Dropout) ermöglicht zudem eine minimale Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung, was die Effizienz in stromsparenden Anwendungen erhöht und die Wärmeentwicklung reduziert.
Anwendungsgebiete des LF 33 CDT
- Stromversorgung für Mikrocontroller und Logikschaltungen: Gewährleistet stabile Betriebsbedingungen für empfindliche Prozessoren und digitale Logik.
- Analogschaltungen: Reduziert Rauschen und Übersprechen, was für hochpräzise analoge Signalverarbeitung kritisch ist.
- Sensortechnik: Liefert eine konsistente Spannung für die genaue Erfassung von Messwerten, selbst unter wechselnden Umgebungsbedingungen.
- Batteriebetriebene Geräte: Die LDO-Architektur minimiert den Energieverlust, was die Batterielaufzeit verlängert.
- Netzteildesign: Dient als zuverlässiger Spannungsregler in einer Vielzahl von Stromversorgungseinheiten.

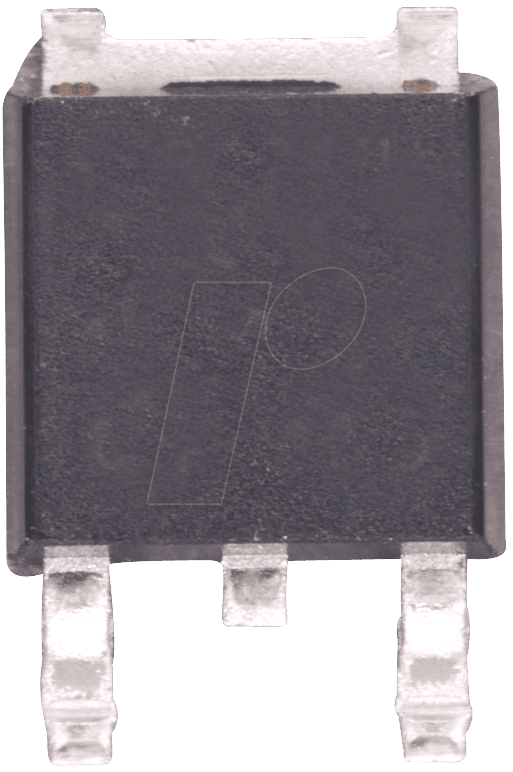

Konstruktion und Gehäusetyp (DPAK)
Der LF 33 CDT wird im DPAK-Gehäuse geliefert, einer bewährten Oberflächenmontagetechnologie (SMD). Das DPAK-Gehäuse (auch bekannt als TO-263) bietet exzellente thermische Eigenschaften durch seine integrierte Kupferfläche, die eine effektive Wärmeableitung ermöglicht. Dies ist besonders wichtig für Bauteile, die unter Last arbeiten und eine zuverlässige Kühlung benötigen, um Überhitzung und Leistungseinbußen zu vermeiden. Die robuste Konstruktion des DPAK-Gehäuses gewährleistet zudem eine hohe mechanische Stabilität und eine sichere Verbindung auf der Leiterplatte.
Wichtige Merkmale und Vorteile
- Feste Ausgangsspannung: 3,3 V für spezifische Anwendungserfordernisse.
- Hohe Genauigkeit: Nur 2 % Spannungsabweichung für maximale Präzision.
- Ausreichender Ausgangsstrom: 0,5 A für eine Vielzahl von Anwendungen.
- LDO-Technologie: Geringer Dropout für verbesserte Effizienz und reduzierte Wärmeentwicklung.
- Geringes Rauschen: Ideal für empfindliche Schaltungen und Analoganwendungen.
- Überstrom- und thermische Abschaltung: Integrierte Schutzmechanismen für erhöhte Zuverlässigkeit.
- DPAK-Gehäuse: Hervorragende thermische Leistung und einfache Oberflächenmontage.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | LF 33 CDT |
| Typ | LDO-Spannungsregler |
| Ausgangsspannung (fest) | 3,3 V |
| Toleranz der Ausgangsspannung | ± 2 % |
| Maximaler Ausgangsstrom | 0,5 A |
| Dropout-Spannung | Typisch 300 mV bei 0,5 A (variiert mit Temperatur) |
| Eingangsspannungsbereich | 4 V bis 20 V (empfohlen) |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Gehäusetyp | DPAK (TO-263) |
| Schutzfunktionen | Überstromschutz, Thermische Abschaltung |
| Herstellerfamilie | Standard-Spannungsregler |
Qualität und Zuverlässigkeit durch Design
Die Designphilosophie hinter dem LF 33 CDT zielt darauf ab, ein robustes und zuverlässiges Spannungsreglermodul für anspruchsvolle elektronische Systeme zu schaffen. Die Kernkomponente, der integrierte Schaltkreis, wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass jede Einheit den spezifizierten Parametern entspricht. Die geringe Dropout-Spannung ist ein Ergebnis optimierter internen Architekturen, die eine effiziente Spannungsregelung auch bei geringen Spannungsreserven ermöglichen. Die präzise Einstellung der 3,3-Volt-Ausgangsspannung wird durch hochstabile Referenzspannungen und präzise Widerstandsnetzwerke im Chip gewährleistet. Dies eliminiert die Notwendigkeit externer Abgleichkomponenten in vielen Anwendungen und vereinfacht das Schaltungsdesign erheblich. Die integrierten Schutzfunktionen wie Überstrom- und thermische Abschaltung sind entscheidend für die Langlebigkeit des Bauteils und des umgebenden Systems. Sie verhindern Schäden, die durch elektrische oder thermische Überlastung entstehen könnten, und tragen so zur Gesamtsicherheit und Zuverlässigkeit der Anwendung bei.
Der DPAK-Vorteil in der Praxis
Die Wahl des DPAK-Gehäuses für den LF 33 CDT ist keine zufällige Entscheidung, sondern eine bewusste Komponente zur Optimierung der Leistung und Montierbarkeit. Das DPAK bietet eine größere Oberfläche im Vergleich zu kleineren SMD-Gehäusen, was eine effektivere Wärmeabfuhr ermöglicht. Dies ist von fundamentaler Bedeutung, da jeder Spannungsregler bei der Umwandlung von höherer Eingangsspannung in eine niedrigere Ausgangsspannung Energie in Form von Wärme verliert. Eine gute Wärmeableitung verhindert, dass die Sperrschichttemperatur des Halbleiters über die maximal zulässigen Grenzen steigt, was die Lebensdauer des Bauteils verlängert und Leistungseinbußen vermeidet. Darüber hinaus erleichtert das DPAK-Gehäuse die maschinelle Bestückung auf Leiterplatten und die Lötverbindungen sind aufgrund der größeren Lötflächen stabiler und zuverlässiger, was die Montageprozesse in der Serienproduktion vereinfacht und beschleunigt.
Anwendungsbeispiele für Präzisionsanforderungen
In der Welt der drahtlosen Kommunikation, insbesondere bei der Ansteuerung von RF-Komponenten wie Transmittern und Empfängern, sind extrem saubere und stabile Spannungen entscheidend für die Signalintegrität und die Sendeleistung. Der LF 33 CDT mit seiner geringen Ausgangsrippelspannung und präzisen Regelung spielt hier eine Schlüsselrolle. Ebenso erfordern hochauflösende Analog-Digital-Wandler (ADCs) und Digital-Analog-Wandler (DACs) eine stabile Referenzspannung, um ihre volle Auflösung und Genauigkeit zu erreichen. Der LF 33 CDT liefert die notwendige Stabilität, um Artefakte und Fehler in der Signalverarbeitung zu minimieren. Auch in medizinischen Geräten, wo Zuverlässigkeit und Präzision oberste Priorität haben, findet der LF 33 CDT Anwendung, um die korrekte Funktion von Sensoren und Steuereinheiten zu gewährleisten.
FAQ – Häufig gestellte Fragen zu LF 33 CDT – LDO-Spannungsregler, fest, 3,3 V, 2 %, 0,5 A, DPAK
Wie unterscheidet sich der LF 33 CDT von anderen Spannungsreglern?
Der LF 33 CDT ist ein Low Dropout (LDO) Spannungsregler, der sich durch eine geringe Spannungsdifferenz zwischen Ein- und Ausgang auszeichnet, was ihn effizienter macht als herkömmliche lineare Spannungsregler. Er bietet zudem eine hohe Präzision (2 %) und geringe Rauschanteile, was ihn für empfindliche Schaltungen besonders geeignet macht.
Ist der LF 33 CDT für hochfrequente Anwendungen geeignet?
Ja, der LF 33 CDT ist aufgrund seiner schnellen Last- und Leitungsregelungsgeschwindigkeiten sowie seiner geringen Ausgangsrippelspannung gut für viele hochfrequente Anwendungen geeignet, insbesondere dort, wo eine stabile 3,3 V Versorgung benötigt wird, wie z.B. bei RF-Schaltungen oder schnellen digitalen Logiken.
Welche maximale Eingangsspannung kann der LF 33 CDT verarbeiten?
Der empfohlene Eingangsspannungsbereich für den LF 33 CDT liegt zwischen 4 V und 20 V. Es ist wichtig, diesen Bereich nicht zu überschreiten, um die Funktionalität und Langlebigkeit des Bauteils zu gewährleisten. Die genauen Spezifikationen können im Datenblatt eingesehen werden.
Wie wird die Wärmeentwicklung des LF 33 CDT minimiert?
Die Wärmeentwicklung wird durch die LDO-Technologie, die eine geringe Dropout-Spannung ermöglicht, sowie durch das DPAK-Gehäuse mit seiner guten thermischen Leitfähigkeit reduziert. Eine sachgemäße Montage auf einer Leiterplatte mit ausreichender Kupferfläche zur Wärmeableitung unterstützt diesen Prozess weiter.
Benötigt der LF 33 CDT externe Kondensatoren zur Stabilisierung?
Ja, wie die meisten LDO-Spannungsregler erfordert auch der LF 33 CDT externe Eingangs- und Ausgangskondensatoren zur Sicherstellung der Stabilität und zur Verbesserung der transienten Lastantwort. Die genauen Werte und Typen der empfohlenen Kondensatoren sind im Datenblatt des Herstellers spezifiziert.
Ist der LF 33 CDT gegen Kurzschlüsse und Überhitzung geschützt?
Ja, der LF 33 CDT verfügt über integrierte Schutzschaltungen, darunter Überstromschutz und thermische Abschaltung. Diese Mechanismen schützen das Bauteil und die angeschlossene Schaltung vor Schäden bei Überlastungs- oder Überhitzungsbedingungen.
Wo liegen die Hauptvorteile der Verwendung eines 3,3-V-Spannungsreglers wie dem LF 33 CDT?
Die Hauptvorteile liegen in der Bereitstellung einer konsistenten und präzisen Betriebsspannung für viele digitale Schaltungen, einschließlich moderner Mikrocontroller und FPGAs, die oft für 3,3 V ausgelegt sind. Dies gewährleistet optimale Leistung und Zuverlässigkeit dieser Komponenten.
