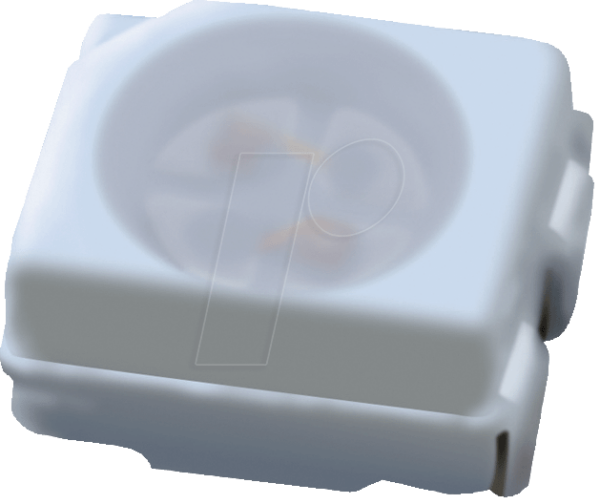

Entfesseln Sie das Farbenspiel: Die LED SMD 3528 RGB für grenzenlose Kreativität
Tauchen Sie ein in die faszinierende Welt der Farben mit der LED SMD 3528 RGB. Diese winzige, aber leistungsstarke Lichtquelle eröffnet Ihnen unzählige Möglichkeiten, Ihre Projekte zum Leuchten zu bringen. Egal, ob Sie ein erfahrener Elektronik-Enthusiast, ein kreativer Bastler oder ein professioneller Lichtdesigner sind, diese RGB-LED wird Ihre Erwartungen übertreffen. Lassen Sie sich von der Brillanz und Vielseitigkeit dieser LED inspirieren und verwandeln Sie Ihre Ideen in strahlende Realität.
Technische Details, die begeistern
Die LED SMD 3528 RGB ist ein wahres Meisterwerk der Ingenieurskunst. Hier sind die wichtigsten technischen Details, die diese LED auszeichnen:
- Bauform: SMD 3528 (auch bekannt als 1411)
- Gehäuse: PLCC4
- Farben: Rot, Grün, Blau (RGB) – für unendliche Farbmischungen
- Lichtstärke: 180 bis 715 mcd (Millicandela) – für eine beeindruckende Helligkeit
- Abstrahlwinkel: 120° – für eine breite und gleichmäßige Lichtverteilung
Diese technischen Spezifikationen garantieren nicht nur eine hohe Leistung, sondern auch eine einfache Integration in Ihre Projekte. Die SMD-Bauform ermöglicht eine platzsparende Montage, während das PLCC4-Gehäuse für eine zuverlässige Wärmeableitung sorgt. Die breite Farbpalette und der große Abstrahlwinkel machen diese LED zur idealen Wahl für eine Vielzahl von Anwendungen.
Anwendungsbereiche: Von stimmungsvoller Beleuchtung bis hin zu innovativen Displays
Die LED SMD 3528 RGB ist ein echtes Multitalent und findet in zahlreichen Bereichen Anwendung. Hier sind einige Beispiele, wie Sie diese LED in Ihren Projekten einsetzen können:
- Stimmungsbeleuchtung: Schaffen Sie eine einzigartige Atmosphäre in Ihrem Zuhause oder Büro mit individuell anpassbaren Farben und Helligkeiten.
- Hintergrundbeleuchtung: Verleihen Sie Ihren Displays, Monitoren oder Schildern einen zusätzlichen visuellen Reiz durch eine farbenfrohe Hintergrundbeleuchtung.
- Modellbau: Beleuchten Sie Ihre Modelle und Dioramen mit realistischen Farben und Effekten.
- Dekorative Beleuchtung: Setzen Sie Akzente in Ihrem Garten, auf Ihrer Terrasse oder bei Veranstaltungen mit farbenfrohen Lichtinstallationen.
- Indikatoren und Anzeigen: Nutzen Sie die RGB-LED zur Anzeige von Statusmeldungen, Warnhinweisen oder anderen Informationen.
Die Möglichkeiten sind endlos! Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue und innovative Anwendungsmöglichkeiten für die LED SMD 3528 RGB.
Vorteile, die überzeugen
Neben den technischen Details und Anwendungsbereichen bietet die LED SMD 3528 RGB eine Reihe von Vorteilen, die sie von anderen LEDs abheben:
- Energieeffizienz: Sparen Sie Energie und schonen Sie die Umwelt dank des geringen Stromverbrauchs dieser LED.
- Lange Lebensdauer: Profitieren Sie von einer langen Lebensdauer und minimieren Sie den Wartungsaufwand.
- Kompakte Bauform: Sparen Sie Platz und integrieren Sie die LED problemlos in Ihre Projekte.
- Hohe Helligkeit: Erzeugen Sie ein helles und gleichmäßiges Licht für eine optimale Sichtbarkeit.
- Breite Farbpalette: Mischen Sie unzählige Farben und passen Sie die Beleuchtung Ihren individuellen Bedürfnissen an.
Diese Vorteile machen die LED SMD 3528 RGB zu einer lohnenden Investition für alle, die Wert auf Qualität, Leistung und Vielseitigkeit legen.
Technische Daten im Detail
Um Ihnen einen noch besseren Überblick zu verschaffen, hier eine detaillierte Tabelle mit den wichtigsten technischen Daten:
| Parameter | Wert |
|---|---|
| Bauform | SMD 3528 (1411) |
| Gehäuse | PLCC4 |
| Farben | Rot, Grün, Blau (RGB) |
| Wellenlänge (Rot) | 620-630 nm (typisch) |
| Wellenlänge (Grün) | 520-530 nm (typisch) |
| Wellenlänge (Blau) | 465-475 nm (typisch) |
| Lichtstärke (Rot) | 180-350 mcd |
| Lichtstärke (Grün) | 350-715 mcd |
| Lichtstärke (Blau) | 180-350 mcd |
| Abstrahlwinkel | 120° |
| Vorwärtsspannung (Rot) | 1.8-2.2 V (typisch) |
| Vorwärtsspannung (Grün) | 2.8-3.4 V (typisch) |
| Vorwärtsspannung (Blau) | 2.8-3.4 V (typisch) |
| Vorwärtsstrom | 20 mA (typisch) |
Bitte beachten Sie, dass die typischen Werte je nach Hersteller leicht variieren können. Wir empfehlen, das Datenblatt des jeweiligen Herstellers zu konsultieren, um die genauen Spezifikationen zu erhalten.
Wichtige Hinweise zur Verwendung
Um eine optimale Leistung und eine lange Lebensdauer der LED SMD 3528 RGB zu gewährleisten, sollten Sie folgende Hinweise beachten:
- Strombegrenzung: Verwenden Sie immer einen Vorwiderstand oder eine Konstantstromquelle, um den Strom durch die LED zu begrenzen. Ein zu hoher Strom kann die LED beschädigen.
- Wärmeableitung: Achten Sie auf eine ausreichende Wärmeableitung, insbesondere bei höheren Strömen. Eine gute Wärmeableitung verlängert die Lebensdauer der LED.
- ESD-Schutz: Schützen Sie die LED vor elektrostatischer Entladung (ESD), um Beschädigungen zu vermeiden. Tragen Sie beim Umgang mit der LED ein ESD-Armband oder arbeiten Sie auf einer ESD-sicheren Oberfläche.
- Polarität: Achten Sie auf die richtige Polarität beim Anschluss der LED. Die Anode (längerer Pin) muss an den positiven Pol und die Kathode (kürzerer Pin) an den negativen Pol angeschlossen werden.
- Lötprozess: Verwenden Sie beim Löten der LED eine niedrige Temperatur und eine kurze Lötzeit, um eine Überhitzung zu vermeiden.
Indem Sie diese Hinweise beachten, stellen Sie sicher, dass Ihre LED SMD 3528 RGB einwandfrei funktioniert und Ihnen lange Freude bereitet.
FAQ – Häufig gestellte Fragen
Hier finden Sie Antworten auf einige häufig gestellte Fragen zur LED SMD 3528 RGB:
- Was bedeutet SMD?
SMD steht für „Surface Mount Device“, was bedeutet, dass die LED direkt auf die Oberfläche einer Leiterplatte gelötet wird, ohne dass Löcher durch die Platine gebohrt werden müssen.
- Wie schließe ich die RGB-LED richtig an?
Die RGB-LED hat vier Anschlüsse: Einen gemeinsamen Anschluss (entweder Anode oder Kathode) und jeweils einen Anschluss für Rot, Grün und Blau. Sie benötigen Vorwiderstände für jeden Farbkanal, um den Strom zu begrenzen. Die genaue Beschaltung hängt davon ab, ob es sich um eine Common-Anode- oder Common-Kathode-LED handelt. Beachten Sie das Datenblatt!
- Kann ich mit einem Arduino die Farben steuern?
Ja, mit einem Arduino oder einem ähnlichen Mikrocontroller können Sie die Farben der RGB-LED ganz einfach steuern. Sie benötigen dazu PWM-Ausgänge (Pulsweitenmodulation), um die Helligkeit der einzelnen Farbkanäle zu regeln.
- Welchen Vorwiderstand benötige ich?
Der benötigte Vorwiderstand hängt von der Versorgungsspannung und den Spannungs- und Stromwerten der LED ab. Verwenden Sie das Ohmsche Gesetz (R = (V_Versorgung – V_LED) / I_LED), um den Widerstandswert zu berechnen. Achten Sie darauf, dass der Widerstand ausreichend dimensioniert ist, um die Leistung zu verkraften.
- Ist die LED wasserdicht?
Nein, die LED SMD 3528 RGB ist nicht von Haus aus wasserdicht. Wenn Sie sie im Freien oder in feuchten Umgebungen verwenden möchten, müssen Sie sie entsprechend schützen, z.B. mit einem wasserdichten Gehäuse oder einer Vergussmasse.
- Wie finde ich heraus, ob es sich um eine Common-Anode oder Common-Kathode LED handelt?
Messen Sie mit einem Multimeter im Diodentest-Modus. Wenn Sie zwischen einem Pin und den anderen drei Pins eine Spannung messen können (in Durchlassrichtung), dann ist der Pin, mit dem Sie gemessen haben, die Anode (Common Anode). Wenn Sie die Spannung nur in Sperrrichtung messen können, dann ist der Pin die Kathode (Common Cathode).
- Was ist der Unterschied zwischen SMD 3528 und SMD 5050 LEDs?
Der Hauptunterschied liegt in der Größe und Helligkeit. SMD 5050 LEDs sind größer (5.0mm x 5.0mm) und in der Regel heller als SMD 3528 LEDs (3.5mm x 2.8mm). SMD 5050 können auch mehrere LEDs pro Chip enthalten, während SMD 3528 in der Regel nur eine LED pro Chip haben.
Haben Sie weitere Fragen? Kontaktieren Sie uns gerne! Wir helfen Ihnen gerne weiter.
Die LED SMD 3528 RGB ist mehr als nur eine Lichtquelle – sie ist ein Werkzeug für Ihre Kreativität. Entdecken Sie die unendlichen Möglichkeiten und bringen Sie Ihre Projekte zum Strahlen! Bestellen Sie noch heute und tauchen Sie ein in die faszinierende Welt der Farben!
