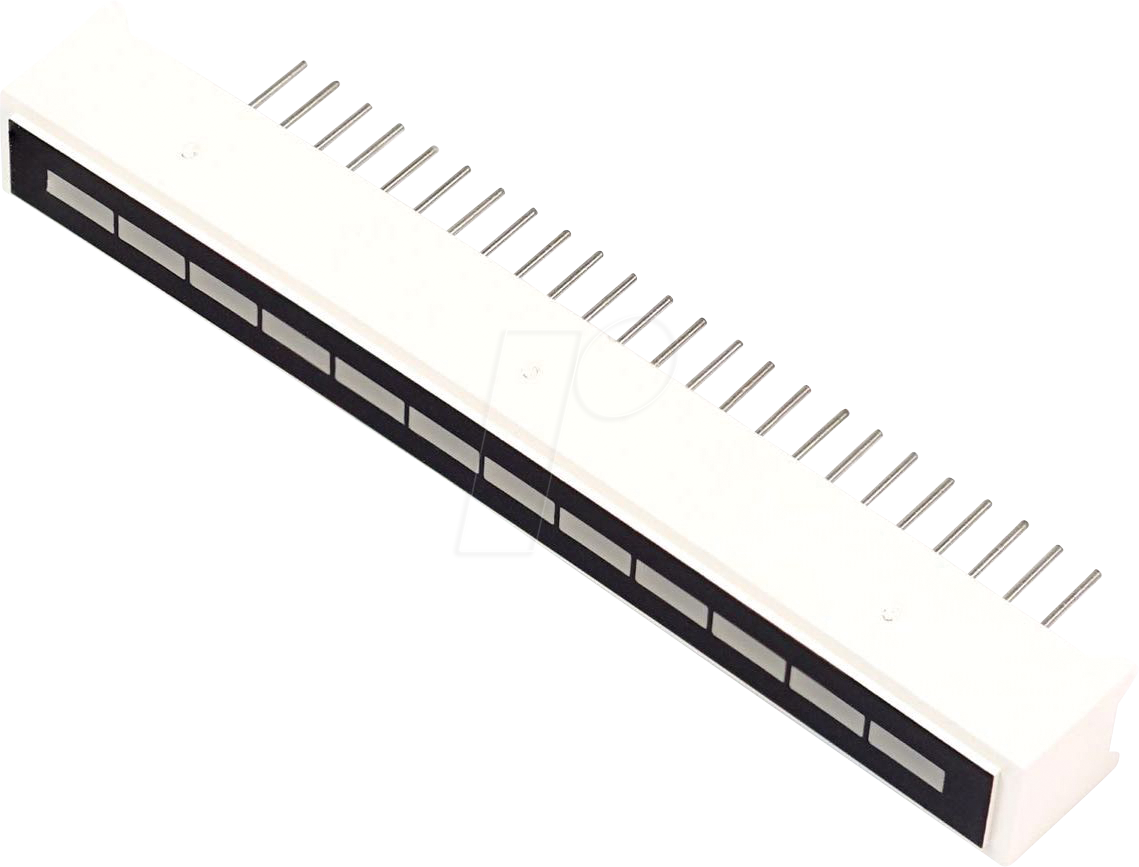

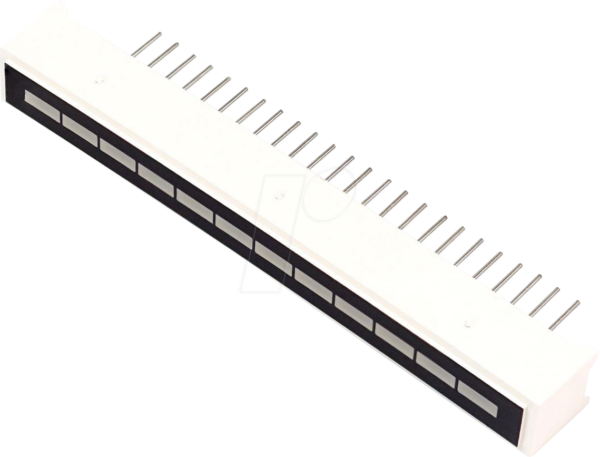

LED-BAR 12P – Präzise visuelle Statusanzeige für anspruchsvolle Anwendungen
Benötigen Sie eine klare und sofort verständliche Anzeige des Systemstatus, Leistungspegel oder Fortschritts in Ihren elektronischen Projekten oder professionellen Systemen? Die LED-BAR 12P – Bargraph-Anzeige, 12 Elemente, 8x grün, 4x rot bietet eine intuitive visuelle Rückmeldung, die selbst unter anspruchsvollen Umgebungsbedingungen eine optimale Lesbarkeit gewährleistet. Ideal für Entwickler, Ingenieure und Systemintegratoren, die Wert auf Präzision, Zuverlässigkeit und eine effektive Benutzeroberfläche legen.
Überlegene visuelle Klarheit mit der LED-BAR 12P
Im Gegensatz zu einfachen punktuellen Anzeigen oder weniger granularer Darstellung, ermöglicht die LED-BAR 12P mit ihren 12 Elementen eine feine Abstufung der gemessenen Werte. Die intelligente Farbkodierung – 8x Grün für Normalbetrieb und positive Zustände, 4x Rot für kritische oder Warnsituationen – bietet auf einen Blick entscheidende Informationen. Dies reduziert die kognitive Belastung für den Bediener und minimiert das Risiko von Fehlinterpretationen, was gerade in zeitkritischen Anwendungen einen signifikanten Vorteil darstellt.
Funktionalität und Anwendungsgebiete
Die LED-BAR 12P ist konzipiert, um eine breite Palette von Messwerten visuell darzustellen. Ob es sich um Spannungspegel, Stromstärken, Füllstände, Signalqualitäten oder Prozessfortschritte handelt, die Bargraph-Anzeige liefert eine unmittelbare Interpretation des Ist-Zustands. Die Kombination aus der hohen Anzahl an LEDs und der Farbsegmentierung ermöglicht eine differenzierte Darstellung, die über reine An/Aus-Indikatoren hinausgeht. Dies macht sie zu einem unverzichtbaren Bauteil in:
- Labor- und Messtechnik zur Anzeige von Messwertbereichen.
- Industrielle Automatisierung zur Überwachung von Prozessparametern.
- Audio- und Videotechnik als VU-Meter oder Pegelanzeige.
- Energieüberwachungssystemen zur Darstellung von Ladezuständen oder Verbrauchsspitzen.
- DIY-Elektronikprojekten zur visuellen Rückmeldung von Sensorwerten.
- Fahrzeugdiagnose und -monitoring.
Technische Spezifikationen und Designvorteile
Die LED-BAR 12P zeichnet sich durch ihre robuste Konstruktion und die sorgfältige Auswahl der Komponenten aus. Die einzelnen LEDs sind präzise angeordnet, um eine gleichmäßige Ausleuchtung und klare Abgrenzung der Segmente zu gewährleisten. Die grünen LEDs signalisieren einen sicheren oder optimalen Betriebsbereich, während die roten LEDs auf eine Annäherung an Grenzwerte oder auf kritische Zustände hinweisen. Diese duale Farbgebung ist ein ergonomisches Designelement, das die intuitive Interpretation der Anzeige optimiert.
Qualität und Langlebigkeit
Hergestellt aus hochwertigen Materialien, ist die LED-BAR 12P darauf ausgelegt, den Anforderungen professioneller und industrieller Umgebungen standzuhalten. Die Langlebigkeit der LEDs und die zuverlässige Schaltfunktion garantieren eine langfristige Performance und minimieren Wartungsaufwand. Die gleichmäßige Helligkeit der einzelnen Elemente sorgt für eine konsistente Anzeige über die gesamte Bargraph-Länge, auch bei unterschiedlichen Betrachtungswinkeln.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Anzahl der Elemente | 12 dedizierte Leuchtelemente |
| Farbsegmentierung | 8x grüne LEDs, 4x rote LEDs |
| Anzeigetyp | Bargraph-Anzeige, lineare Pegeldarstellung |
| Betriebsspannung | Kompatibel mit Standard-Gleichspannungen im Niedrigvoltbereich (typischerweise 3V-5V, je nach spezifischer Ausführung und vorgeschaltetem Widerstand) |
| Montage | Geeignet für Printplattenmontage oder Einbau in Gehäuse mit entsprechenden Aussparungen |
| Materialqualität | Robuste PCB-Konstruktion mit hochwertigen LED-Komponenten für maximale Lebensdauer und Zuverlässigkeit |
| Signalinterpretation | Intuitive visuelle Differenzierung von Betriebszuständen durch Farbkodierung (grün = normal/positiv, rot = Warnung/kritisch) |
| Anwendungsspektrum | Universell einsetzbar in Messtechnik, Steuerungssystemen, Audio/Video-Equipment, Diagnosegeräten etc. |
FAQ – Häufig gestellte Fragen zu LED-BAR 12P – Bargraph-Anzeige, 12 Elemente, 8x grün, 4x rot
Wie wird die LED-BAR 12P in ein bestehendes System integriert?
Die Integration erfolgt typischerweise über Lötanschlüsse auf der Rückseite der Platine, die mit den entsprechenden Ausgangssignalen der zu überwachenden Elektronik verbunden werden. Es ist ratsam, die Spannungsanforderungen und die maximale Stromaufnahme pro LED zu beachten und gegebenenfalls passende Vorwiderstände zu verwenden, um eine optimale Leistung und Lebensdauer zu gewährleisten.
Welche Art von Signalen kann die LED-BAR 12P darstellen?
Die LED-BAR 12P ist universell einsetzbar für analoge oder digitale Signale, die in eine pegelbasierte Anzeige umgewandelt werden können. Dies können analoge Spannungen sein, die über einen Komparator oder AD-Wandler in diskrete Pegel umgesetzt werden, oder digitale Signale, die einen bestimmten Bereich oder Status repräsentieren.
Ist die Helligkeit der LEDs einstellbar?
Die Helligkeit der einzelnen LEDs ist direkt von der angelegten Spannung und dem durchfließenden Strom abhängig. Für eine präzise Einstellung der Helligkeit oder zur Anpassung an Umgebungslichtbedingungen können externe Dimmschaltungen oder Potentiometer in die Ansteuerung integriert werden.
Kann die Farbsegmentierung der LED-BAR 12P angepasst werden?
Die Farbsegmentierung (8x Grün, 4x Rot) ist ein fester Bestandteil dieser spezifischen Modellvariante. Für Projekte mit anderen Farb- oder Segmentierungsanforderungen sind möglicherweise alternative Modelle oder kundenspezifische Anpassungen erforderlich.
Wie zuverlässig ist die Darstellung über einen längeren Zeitraum?
Dank der Verwendung von hochwertigen LEDs und einer soliden Platinenfertigung ist die LED-BAR 12P für eine hohe Zuverlässigkeit und Langlebigkeit ausgelegt. Die Komponenten sind für Dauerbetrieb konzipiert und widerstandsfähig gegenüber den üblichen Belastungen in elektronischen Systemen.
Benötige ich zusätzliche Treiber-ICs für den Betrieb der LED-BAR 12P?
Für die direkte Ansteuerung mit Mikrocontrollern oder einfachen Logikschaltungen sind oft keine speziellen Treiber-ICs erforderlich, solange die Strom- und Spannungsanforderungen der LEDs eingehalten werden. Bei komplexeren Ansteuerungslogiken oder der Notwendigkeit, viele LEDs gleichzeitig zu schalten, können jedoch Treiber-ICs von Vorteil sein, um die Leistung des Mikrocontrollers zu entlasten.
Welche Dimensionen hat die LED-BAR 12P?
Die genauen physischen Abmessungen entnehmen Sie bitte dem technischen Datenblatt des Herstellers, das auf der Produktseite verfügbar ist. Die Bauform ist in der Regel auf eine einfache Integration in Standard-Gehäuse oder auf Leiterplattenoptimierung ausgelegt.
