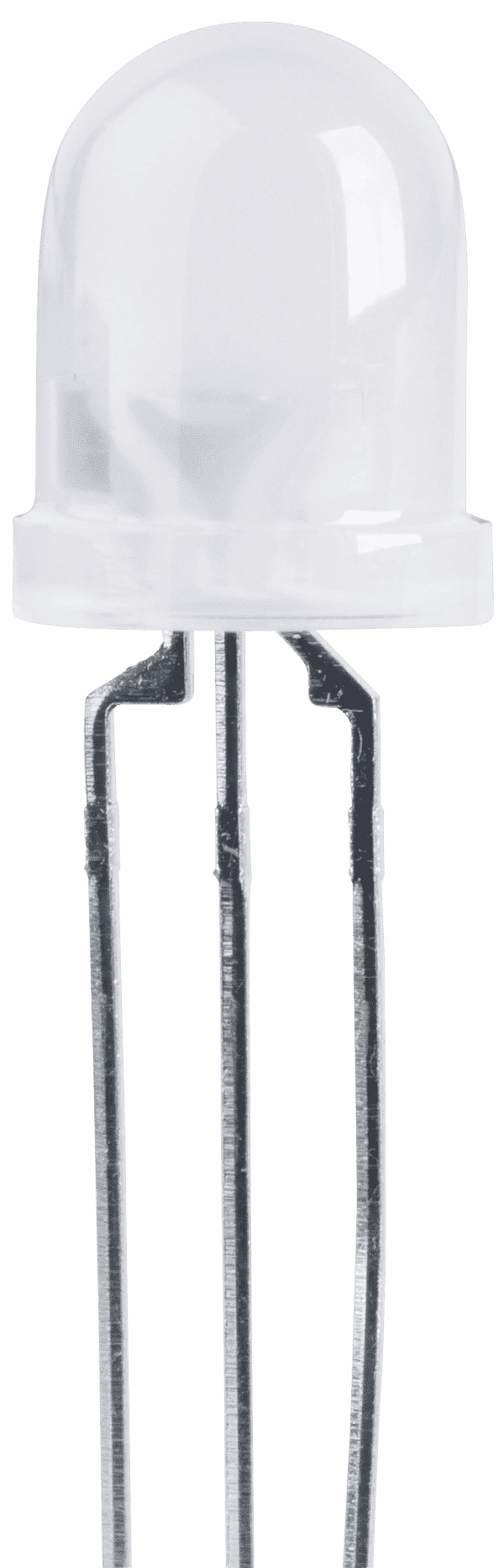

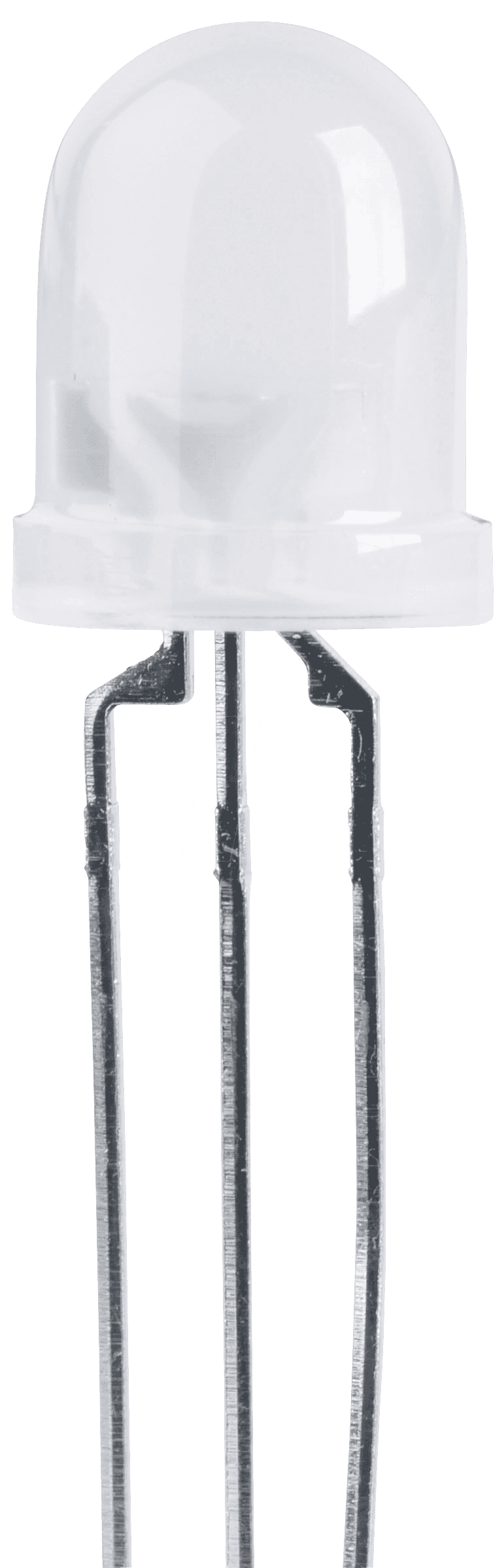

Präzise Signalisierung und vielseitige Integration: LED 8 RG-3 – Duo-LED
Sie suchen nach einer zuverlässigen und vielseitigen Leuchtdiode zur visuellen Zustandsanzeige in Ihren elektronischen Geräten oder komplexen Schaltungen? Die LED 8 RG-3 – Duo-LED, 8 mm, bedrahtet, 3-Pin, rt/gn, 90 mcd, 50° ist die ideale Lösung für Entwickler, Hobbyisten und industrielle Anwender, die eine klare, zweifarbige Anzeige mit hoher Helligkeit und präziser Farbseparation benötigen. Diese LED vereint rote und grüne Lichtemission in einem einzigen Gehäuse, was sie zu einer überlegenen Wahl für Anwendungen macht, bei denen Statusinformationen eindeutig und effizient übermittelt werden müssen.
Leistungsstarke Duo-Farbtechnologie für klare Indikatoren
Die Kernfunktion der LED 8 RG-3 liegt in ihrer Fähigkeit, zwei verschiedene Farben – Rot (rt) und Grün (gn) – unabhängig voneinander zu emittieren. Diese Dual-Color-Technologie ermöglicht die Darstellung von zwei unterschiedlichen Zuständen oder die Kombination beider Farben für eine dritte Anzeige (z.B. Gelb bei Überlagerung, abhängig von den Ansteuerungsfrequenzen). Mit einer Lichtstärke von 90 mcd (Millicandela) pro Farbe bietet diese Diode eine beachtliche Helligkeit, die auch in gut beleuchteten Umgebungen gut erkennbar ist. Die breite Abstrahlcharakteristik von 50° gewährleistet eine gute Sichtbarkeit aus verschiedenen Blickwinkeln, was für viele Applikationen von entscheidender Bedeutung ist.
Technische Überlegenheit und Design-Vorteile
Im Vergleich zu herkömmlichen Single-Color-LEDs oder diskreten Lösungen, die separate Dioden und zusätzliche Beschaltungen erfordern, bietet die Duo-LED 8 RG-3 erhebliche Vorteile:
- Platzersparnis: Die Integration von zwei Leuchtdioden in einem einzigen 8-mm-Gehäuse reduziert die benötigte Platinenfläche erheblich. Dies ist besonders vorteilhaft bei der Entwicklung kompakter Geräte.
- Vereinfachte Verdrahtung: Mit nur drei Anschlusspins – ein gemeinsamer Anode oder Kathode und je ein Pin für Rot und Grün – wird die elektrische Anbindung und Schaltungsentwicklung vereinfacht. Dies minimiert das Risiko von Verdrahtungsfehlern und reduziert die Komplexität des Designs.
- Konsistente Leistung: Durch die Fertigung im selben Gehäuse sind beide Farbchips in Bezug auf ihre physikalischen Eigenschaften wie thermische Beständigkeit und mechanische Stabilität aufeinander abgestimmt. Dies führt zu einer gleichmäßigeren Lebensdauer und Leistungsentfaltung im Vergleich zu separaten Einzelkomponenten.
- Kosteneffizienz: Die Reduzierung der Anzahl benötigter Komponenten und die Vereinfachung der Montage können zu signifikanten Kosteneinsparungen in der Massenproduktion führen.
- Optimierte Helligkeit und Winkel: Die spezifizierten 90 mcd und 50° Abstrahlwinkel sind das Ergebnis sorgfältiger optischer Entwicklung, um ein optimales Gleichgewicht zwischen Helligkeit und Sichtbarkeit für typische Anwendungsfälle zu erzielen.
Umfangreiche Spezifikationen und Einsatzmöglichkeiten
Die LED 8 RG-3 – Duo-LED ist präzise gefertigt, um höchste Ansprüche an Funktionalität und Zuverlässigkeit zu erfüllen. Die bedrahtete Bauform erleichtert die Montage auf Prototypenplatinen oder in Durchsteckmontage (THT) auf Leiterplatten, wo eine robuste mechanische Verbindung erforderlich ist.
Die Farbseparation in Rot und Grün ist für eine Vielzahl von Anwendungen essentiell:
- Statusanzeigen: Von einfachen „Ein/Aus“-Indikatoren bis hin zu komplexen Zustandsübersichten in industriellen Steuerungen, medizinischen Geräten oder Haushaltsappliances. Rot kann beispielsweise „Fehler“ oder „Inaktiv“ bedeuten, während Grün „Betriebsbereit“ oder „Erfolgreich“ signalisiert.
- Signalgebung: In Kommunikationssystemen oder Warnanzeigen, wo unterschiedliche Farben unterschiedliche Signale übermitteln.
- Prototyping und Hobby-Elektronik: Für Lernzwecke, Demonstrationsprojekte und die Entwicklung neuer elektronischer Schaltungen.
- Sicherheitssysteme: Zur visuellen Bestätigung von Alarmzuständen oder Systemverriegelungen.
- Mess- und Prüftechnik: Als visuelle Rückmeldung bei Prüfvorgängen oder zur Anzeige von Messbereichen.
Detaillierte Produkt-Eigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Duo-LED (Zweifarbig) |
| Gehäusedurchmesser | 8 mm |
| Anschlusstyp | Bedrahtet (Through-Hole Technology – THT) |
| Anzahl Pins | 3-Pin |
| Farben | Rot (rt) und Grün (gn) |
| Typische Lichtstärke (pro Farbe) | 90 mcd (Millicandela) |
| Abstrahlcharakteristik | 50° |
| Betriebsspannung (typisch) | Rot: ca. 1.8V – 2.2V; Grün: ca. 2.0V – 2.4V (abhängig von den genauen Spezifikationen des jeweiligen Herstellers, da dies generische Werte sind) |
| Materialien | Hochwertige Halbleitermaterialien (z.B. Galliumarsenid-Phosphid für Rot, Galliumnitrid für Grün) in einem robusten Kunststoffgehäuse, das für Langlebigkeit und optische Klarheit optimiert ist. |
| Anwendungsbereiche | Industrielle Steuerungen, Signaltechnik, Elektronik-Prototyping, Medizintechnik, Konsumelektronik, Prüfgeräte. |
FAQ – Häufig gestellte Fragen zu LED 8 RG-3 – Duo-LED, 8 mm, bedrahtet, 3-Pin, rt/gn, 90 mcd, 50°
Wie wird die LED 8 RG-3 Duo-LED an eine Stromquelle angeschlossen?
Die LED 8 RG-3 verfügt über drei Anschlusspins. In der Regel handelt es sich um eine Konfiguration mit gemeinsamer Anode oder gemeinsamer Kathode. Ein Pin ist die gemeinsame Verbindung, während die beiden anderen Pins für die Ansteuerung der roten bzw. grünen Leuchtdiode separat verdrahtet werden. Die genaue Pinbelegung ist dem Datenblatt des spezifischen Herstellers zu entnehmen. Für den Betrieb muss jeweils der entsprechende Pin mit der Betriebsspannung und der gemeinsame Pin mit Masse oder der entsprechenden Versorgungsleitung verbunden werden, wobei ein Vorwiderstand zur Strombegrenzung empfohlen wird.
Kann die LED 8 RG-3 auch eine gelbe Farbe darstellen?
Ja, durch schnelles Umschalten zwischen Rot und Grün oder durch eine pulsierende Ansteuerung beider Farben kann bei der menschlichen Wahrnehmung der Eindruck einer gelben Farbe entstehen. Ob dies mit der spezifischen LED und der Ansteuerung gelingt, hängt von der Frequenz der Ansteuerung und der Mischung der Farben ab. Für eine exakte gelbe Darstellung empfiehlt sich jedoch eine dedizierte gelbe LED.
Welche Vorteile bietet die 8 mm Baugröße?
Die 8 mm Baugröße ermöglicht eine gute Sichtbarkeit der Anzeige, ohne dabei übermäßig viel Platz auf der Leiterplatte einzunehmen. Sie ist eine gängige Größe für Frontplattenanzeigen und Schalttafelmontagen, wo eine deutliche visuelle Signalgebung erforderlich ist.
Wie wird die Helligkeit von 90 mcd gemessen?
Die Angabe von 90 mcd (Millicandela) bezieht sich auf die typische Lichtstärke der Diode unter definierten Testbedingungen, meist bei einem spezifischen Durchlassstrom. Millicandela ist eine Einheit der Lichtstärke und gibt an, wie viel Licht in eine bestimmte Richtung abgestrahlt wird. Sie ist ein wichtiger Parameter zur Beurteilung der Leuchtkraft einer LED.
Ist die LED 8 RG-3 für den Einsatz in rauen Umgebungen geeignet?
Die LED 8 RG-3 mit ihrer bedrahteten Bauform und dem Kunststoffgehäuse ist für allgemeine elektronische Anwendungen konzipiert. Für extrem raue Umgebungen (z.B. hohe Temperaturen, aggressive Chemikalien, starke Vibrationen) sollten spezielle Industriegeräte oder LEDs mit angepassten Gehäusen und Schutzarten (IP-Schutz) in Betracht gezogen werden. Die grundlegende Robustheit ist jedoch für Standardanwendungen gegeben.
Muss ich einen Vorwiderstand verwenden?
Ja, die Verwendung eines Vorwiderstands ist für den Betrieb von LEDs generell unerlässlich, um den Durchlassstrom zu begrenzen und die LED vor Überlastung und Zerstörung zu schützen. Die genaue Berechnung des Vorwiderstands hängt von der Betriebsspannung der Schaltung und den typischen Vorwärtsspannungen der roten und grünen Chips der Duo-LED ab. Ohne Vorwiderstand besteht die Gefahr, dass die LED durch zu hohen Strom beschädigt wird.
Wie unterscheidet sich die 50° Abstrahlcharakteristik von anderen LEDs?
Die 50° Abstrahlcharakteristik beschreibt den Winkel, innerhalb dessen die Lichtintensität der LED einen bestimmten Wert (typischerweise 50% der maximalen Intensität) erreicht. Ein größerer Winkel wie 50° bedeutet eine breitere, diffusere Ausleuchtung, was die Sichtbarkeit aus verschiedenen Blickwinkeln verbessert. LEDs mit engeren Winkeln (z.B. 10°-30°) bündeln das Licht stärker und sind heller in der Mitte, aber schlechter sichtbar von der Seite.
