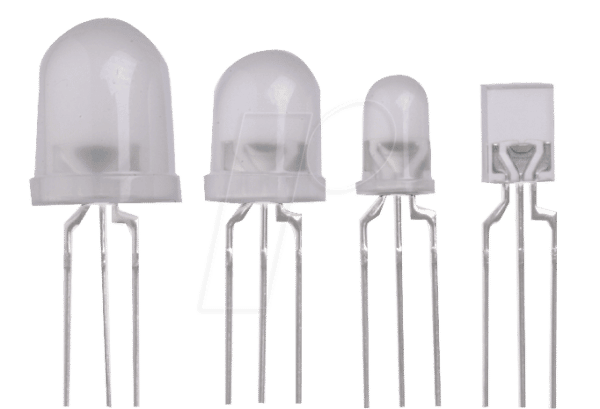

LED 2 RG-3 – Duo-LED, 2×5 mm, bedrahtet, 3-Pin, rt/gn, 20 mcd, 110°: Präzise Signalisierung für Ihre Elektronikprojekte
Die LED 2 RG-3 – Duo-LED ist die ideale Lösung für alle, die eine klare und zuverlässige visuelle Anzeige in ihren Elektronikprojekten benötigen. Ob Sie Statusinformationen übermitteln, Fehler signalisieren oder einfach nur eine farbliche Rückmeldung wünschen, diese bedrahtete Duo-LED bietet die nötige Flexibilität und Qualität. Entwickelt für Bastler, Entwickler und professionelle Anwender, die Wert auf präzise Funktionalität und Langlebigkeit legen.
Herausragende Merkmale und Vorteile der LED 2 RG-3
Im Gegensatz zu einfachen Einzelfarb-LEDs oder komplexeren integrierten Modulen vereint die LED 2 RG-3 zwei separate Leuchtdioden in einem Gehäuse, die unabhängig voneinander angesteuert werden können. Dies ermöglicht die gleichzeitige Anzeige zweier verschiedener Zustände oder die Mischung der Farben Rot und Grün zur Erzeugung weiterer Farbtöne. Mit einer Abstrahlcharakteristik von 110° wird eine breite und gut sichtbare Ausleuchtung gewährleistet, was besonders in Umgebungen mit variierenden Blickwinkeln von Vorteil ist. Die hohe Leuchtdichte von 20 mcd pro Farbe sorgt für eine ausgezeichnete Helligkeit, selbst bei hellem Umgebungslicht.
Technische Spezifikationen im Detail
Die LED 2 RG-3 ist eine bedrahtete Komponente, was die Integration in bestehende Schaltungen und Prototypen erheblich erleichtert. Die 3-Pin-Konfiguration erlaubt eine flexible Ansteuerung der roten und grünen Emittern. Mit einer Größe von 2×5 mm ist sie kompakt genug für eine Vielzahl von Anwendungen, von kleinen Steuerplatinen bis hin zu größeren Display-Konstruktionen. Die Kombination aus robuster Bauweise und bewährter LED-Technologie garantiert eine lange Lebensdauer und zuverlässige Performance über viele Betriebsstunden hinweg.
Vielseitige Einsatzmöglichkeiten
Die Anwendungsmöglichkeiten der LED 2 RG-3 sind nahezu unbegrenzt. Sie eignet sich hervorragend für:
- Statusanzeigen: Zeigen Sie Betriebszustände wie Ein/Aus, Bereit/Fehler oder verschiedene Betriebsmodi Ihrer Geräte an.
- Rückmeldungen: Geben Sie Nutzern visuelles Feedback, beispielsweise nach der Eingabe von Befehlen oder der Bestätigung von Aktionen.
- Signalgebung: Nutzen Sie die Farben Rot und Grün zur Warnung, zur Anzeige von Alarmzuständen oder zur Navigation.
- Experimentelle Schaltungen: Die bedrahtete Bauweise erleichtert den Einsatz in Prototypen und Lernprojekten, um grundlegende Logikschaltungen zu visualisieren.
- Industrielle Steuerungen: Integrieren Sie die Duo-LED in Bedienfelder und Maschinen zur Anzeige von Prozesszuständen.
- Amateurfunkgeräte: Zur Anzeige von Sende-/Empfangsstatus oder zur Kennzeichnung von Kanälen.
Qualitätsmerkmale und Materialeigenschaften
Bei der Herstellung der LED 2 RG-3 kommen ausschließlich hochwertige Materialien zum Einsatz, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Das Gehäusematerial ist so konzipiert, dass es den thermischen Belastungen während des Betriebs standhält und gleichzeitig die Lichtstreuung optimiert. Die internen Halbleiterkomponenten sind für ihre Effizienz und Zuverlässigkeit bekannt, was sich in der konstanten Leuchtdichte und der geringen Ausfallwahrscheinlichkeit niederschlägt. Die bedrahtete Anschlussart bietet zudem eine mechanisch stabile Verbindung, die weniger anfällig für Beschädigungen ist als reine Oberflächenmontagekomponenten bei unsachgemäßer Handhabung.
Vergleich zu Standardlösungen
Standard-LEDs bieten oft nur eine einzige Farbe, was die Informationsdichte reduziert. Während RGB-LEDs eine breitere Farbpalette ermöglichen, erfordern sie komplexere Ansteuerungen und zusätzliche Bauteile zur Farbsteuerung. Die LED 2 RG-3 bietet hier einen optimalen Kompromiss: Sie vereint zwei Farben in einem einfach anzusteuernden 3-Pin-Gehäuse, was die Schaltungsentwicklung vereinfacht und Platz spart. Die definierte Abstrahlcharakteristik und die hohe Leuchtdichte stellen sicher, dass die Anzeige auch unter widrigen Bedingungen gut erkennbar ist – ein entscheidender Vorteil gegenüber LEDs mit geringerer Intensität oder diffuserer Streuung.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Duo-LED, bedrahtet |
| Gehäusegröße | 2×5 mm |
| Anzahl Pins | 3 |
| Farben | Rot (rt) und Grün (gn) |
| Leuchtdichte (typisch) | 20 mcd (pro Farbe) |
| Abstrahlwinkel | 110° (halber Winkel) |
| Betriebsspannung (typisch) | Rot: ca. 2.0 V; Grün: ca. 2.2 V (abhängig von genauer Farbvariante und Strom) |
| Anwendungsbereich | Visuelle Signalgebung, Statusanzeigen, Prototyping, Steuerungen |
| Bauform | Bedrahtet, zur Durchsteckmontage (THT) |
Optimale Ansteuerung und Integration
Die LED 2 RG-3 ist für die Ansteuerung mit Gleichspannung ausgelegt. Um die Lebensdauer der Diode zu maximieren und die angegebene Leuchtdichte zu erreichen, wird die Verwendung von Vorwiderständen empfohlen. Diese Widerstände begrenzen den Stromfluss und schützen die LED vor Überlastung. Die genaue Wahl des Widerstandswerts hängt von der Versorgungsspannung Ihres Systems und dem gewünschten Strom durch die LED ab. Eine typische Vorgehensweise ist die Berechnung des Widerstands mittels des Ohmschen Gesetzes (R = (V_Versorgung – V_LED) / I_LED). Achten Sie darauf, die individuellen Vorwärtsspannungen von Rot und Grün zu berücksichtigen, falls Sie diese separat ansteuern. Durch die 3-Pin-Bauform können Sie die roten und grünen Leuchtdioden unabhängig voneinander oder gemeinsam über die Pins steuern, was eine hohe Flexibilität in der Implementierung ermöglicht.
Pflege und Handhabung
Die LED 2 RG-3 ist ein robustes Bauteil, erfordert jedoch bei der Handhabung und Montage Sorgfalt. Vermeiden Sie übermäßige mechanische Belastung der Anschlussdrähte und des Gehäuses. Bei Lötprozessen sollte die Löttemperatur und -zeit gemäß den Empfehlungen für Standard-LEDs eingehalten werden, um das Gehäusematerial nicht zu beschädigen. Achten Sie auf die korrekte Polung der Anschlüsse, um eine Beschädigung der Diode zu vermeiden. Die Bedienung erfolgt über digitale Signale oder analoge Spannungen, wobei die integrierten LEDs empfindlich auf Überspannung und zu hohe Ströme reagieren können, weshalb die Verwendung von Strombegrenzungswiderständen unerlässlich ist.
Umweltaspekte und Langlebigkeit
Moderne LEDs wie die LED 2 RG-3 sind energieeffizienter als herkömmliche Leuchtmittel und tragen somit zur Reduzierung des Energieverbrauchs bei. Die Langlebigkeit von LEDs minimiert den Bedarf an Ersatzteilen und reduziert den Abfall. Die in diesem Produkt verwendeten Materialien sind im Allgemeinen RoHS-konform, was bedeutet, dass sie frei von schädlichen Substanzen wie Blei oder Quecksilber sind. Dies gewährleistet eine umweltfreundlichere Produktion und Entsorgung.
FAQ – Häufig gestellte Fragen zu LED 2 RG-3 – Duo-LED, 2×5 mm, bedrahtet, 3-Pin, rt/gn, 20 mcd, 110°
Kann ich die beiden Farben (Rot und Grün) gleichzeitig leuchten lassen?
Ja, die LED 2 RG-3 verfügt über drei Pins. Zwei Pins sind für die einzelnen Farben (Rot und Grün) zuständig, und ein gemeinsamer Pin dient als Kathode oder Anode, je nach Schaltung. Durch entsprechende Ansteuerung können Sie beide Farben gleichzeitig zum Leuchten bringen, um beispielsweise eine Mischfarbe (Gelb-Orange-Ton) zu erzeugen, oder sie separat schalten.
Welchen Strom sollte ich für diese LED verwenden?
Für eine optimale Leistung und Lebensdauer wird empfohlen, die LED mit einem begrenzten Strom von typischerweise 20 mA zu betreiben. Sie müssen einen Vorwiderstand berechnen, um diesen Strom zu gewährleisten, basierend auf Ihrer Versorgungsspannung und der Vorwärtsspannung der jeweiligen Farbe. Eine Überschreitung dieses Stroms kann zu einer reduzierten Lebensdauer oder zur Zerstörung der LED führen.
Ist diese LED für den Einsatz im Freien geeignet?
Die LED 2 RG-3 ist primär für den Einsatz in Elektronikgehäusen und geschützten Umgebungen konzipiert. Für den direkten Außeneinsatz, der Witterungseinflüssen wie Feuchtigkeit und starken Temperaturschwankungen ausgesetzt ist, sollten Sie spezielle IP-geschützte LEDs oder deren Einbau in entsprechende Gehäuse in Betracht ziehen. Ohne zusätzliche Schutzmaßnahmen ist die Lebensdauer im Freien stark eingeschränkt.
Was bedeutet die Abstrahlcharakteristik von 110°?
Der Wert von 110° gibt den halben Öffnungswinkel des Lichtkegels an. Dies bedeutet, dass das Licht der LED in einem breiten Winkel von etwa 220° (wenn man beide Hälften zusammennimmt) verteilt wird. Dies sorgt für eine gute Sichtbarkeit aus verschiedenen Blickwinkeln und eine flächige Ausleuchtung, was ideal für Anzeigen ist, die aus unterschiedlichen Positionen abgelesen werden müssen.
Wie schließe ich die LED an, wenn ich nur eine Farbe gleichzeitig benötige?
Wenn Sie nur eine Farbe benötigen, schließen Sie lediglich die Anode der gewünschten Farbe an die positive Versorgungsspannung (über einen Vorwiderstand) und die gemeinsame Kathode/Anode an die negative Versorgungsspannung an. Die andere Farbe bleibt dann ungenutzt. Stellen Sie sicher, dass der nicht verwendete Pin nicht kurzgeschlossen ist.
Ist die LED 2 RG-3 mit Arduino oder Raspberry Pi kompatibel?
Ja, die LED 2 RG-3 ist problemlos mit Mikrocontrollern wie Arduino und Raspberry Pi kompatibel. Die digitalen Ausgangspins dieser Systeme können die LED über die entsprechenden Vorwiderstände direkt ansteuern und die Farben Rot und Grün nach Bedarf schalten, um komplexe Signalmuster zu erzeugen.
Welche Vorteile bietet die 2×5 mm Größe gegenüber größeren LEDs?
Die kompakte Größe von 2×5 mm ermöglicht eine höhere Packungsdichte auf Leiterplatten. Dies ist besonders vorteilhaft für den Einsatz in kleineren Geräten, tragbaren Elektronikprodukten oder wenn viele Anzeige-Elemente auf engem Raum untergebracht werden müssen. Die kleinere Bauform erleichtert zudem die Integration in bestehende Gehäuse ohne größeren Platzbedarf.
