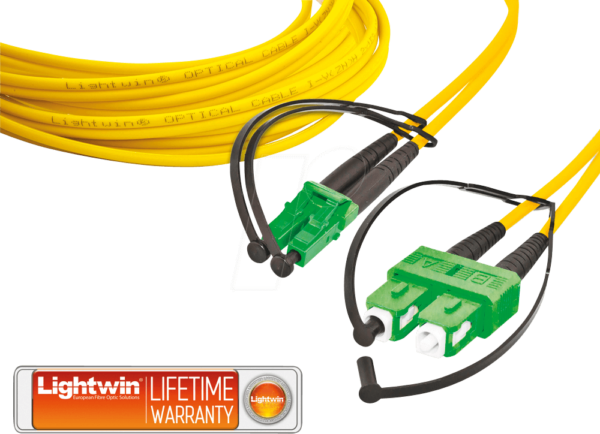

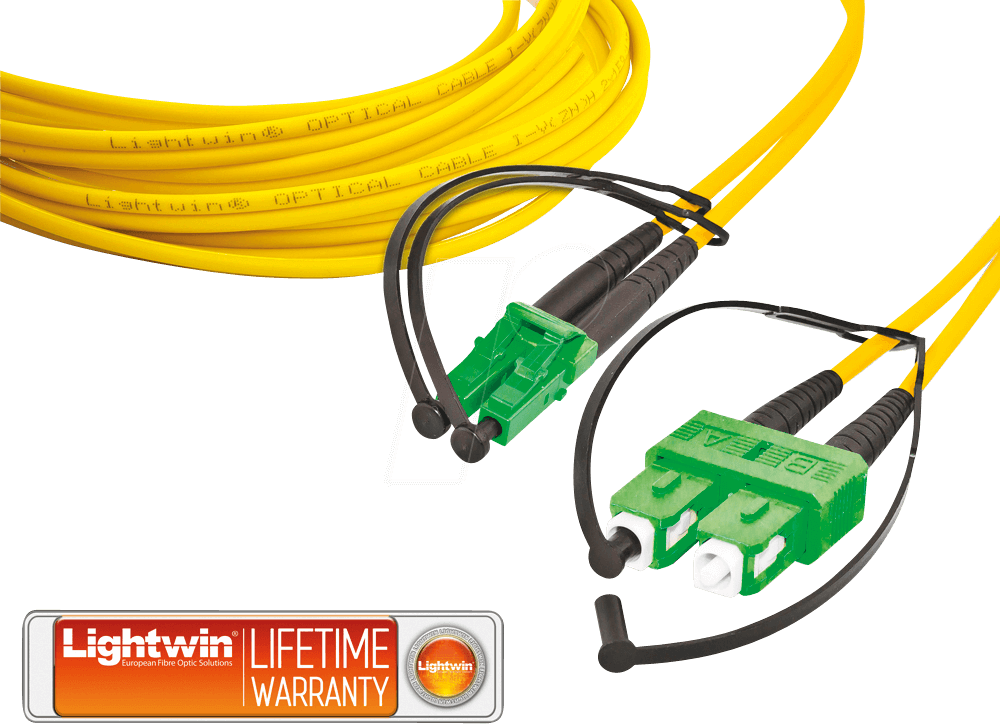

Optimale Konnektivität für anspruchsvolle Netzwerke: LDP-09 LCA-SCA3 Duplex LWL Patchkabel
Sie suchen nach einer zuverlässigen und leistungsstarken Verbindungslösung für Ihre Dateninfrastruktur? Das LDP-09 LCA-SCA3 Duplex LWL Patchkabel mit SM OS2 Single-Mode Fasern, LC/APC auf SC/APC Steckern und einer Länge von 3,0 Metern wurde entwickelt, um höchste Signalintegrität und minimale Dämpfung in anspruchsvollen Netzwerkumgebungen zu gewährleisten. Ideal für Rechenzentren, Telekommunikationsanbieter, Unternehmensnetzwerke und anspruchsvolle Heimkino-Setups, die auf verlustfreie Datenübertragung angewiesen sind.
Überlegene Leistung durch hochwertige Komponenten
Das LDP-09 LCA-SCA3 setzt neue Maßstäbe in Sachen optischer Konnektivität. Im Gegensatz zu herkömmlichen Patchkabeln, die oft Kompromisse bei der Signalqualität eingehen, kombiniert dieses Kabel erstklassige Single-Mode OS2 Fasern mit präzisionsgefertigten LC/APC und SC/APC Steckverbindern. Dies resultiert in einer überragenden Leistung, die sich durch niedrige Einfügedämpfung und hohe Rückflussdämpfung auszeichnet. Die OS2 Spezifikation garantiert zudem, dass das Kabel für Wellenlängen optimiert ist, die in modernen Glasfasernetzen verwendet werden, was eine zukunftssichere Investition darstellt. Die Duplex-Konfiguration ermöglicht simultane Sende- und Empfangsfunktionen, was für viele Netzwerkprotokolle unerlässlich ist.
Kernmerkmale und Vorteile des LDP-09 LCA-SCA3
- Single-Mode OS2 Fasertechnologie: Ermöglicht Langstreckenübertragung mit minimalem Signalverlust und höherer Bandbreite im Vergleich zu Multimode-Fasern. Ideal für Entfernungen über 550 Meter bis zu 10 Kilometer und darüber hinaus, je nach genauer Anwendung und verwendeter Wellenlänge.
- Präzisionsgefertigte LC/APC und SC/APC Stecker: Die APC- (Angled Physical Contact) Politur minimiert die Rückreflexionen, was für empfindliche optische Systeme wie z.B. bei aktivem optischen Kabeln, DWDM-Systemen oder Breitband-Internetanschlüssen kritisch ist. LC und SC sind die am weitesten verbreiteten Steckertypen in professionellen Netzwerken.
- Duplex-Konfiguration: Zwei Fasern sind in einem Kabel integriert, was volle Duplex-Kommunikation ermöglicht. Dies ist Standard für die meisten Ethernet-Verbindungen und andere bidirektionale Protokolle, die einen dedizierten Sende- und Empfangspfad erfordern.
- Robuste Kabelkonstruktion: Das Kabel ist mit einem robusten und flexiblen Mantel ausgestattet, der Schutz vor mechanischer Beanspruchung und Umwelteinflüssen bietet, ohne die Flexibilität zu beeinträchtigen. Dies erleichtert die Installation in engen Verteilerkästen und Racks.
- Geringe Einfügedämpfung: Die sorgfältige Fertigung und die hochwertigen Komponenten sorgen für eine minimale Signalabschwächung über die gesamte Kabellänge. Dies ist entscheidend für die Aufrechterhaltung der Signalqualität über lange Distanzen und die Minimierung von Fehlerquoten (Bit Error Rate).
- Hohe Rückflussdämpfung: Die APC-Stecker mit ihrer gewinkelten Kontaktfläche reduzieren unerwünschte Lichtreflexionen, die in den Sender zurückgestreut werden können. Dies ist essenziell für die Stabilität und Leistung von optischen Systemen, insbesondere bei höheren Datenraten.
- Optimale Länge von 3,0 Metern: Die spezifizierte Länge von 3,0 Metern ist ideal für gängige Patching-Szenarien in Serverracks, Patchfeldern und Netzwerkverteilern, um überschüssiges Kabel zu vermeiden und eine saubere Installation zu gewährleisten.
Technische Spezifikationen und Konstruktionsdetails
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | LDP-09 LCA-SCA3 – Duplex LWL Patchkabel |
| Fasertyp | Single-Mode OS2 (ITU-T G.652.D) |
| Steckertyp A | LC/APC (mit blauer Hülse für APC-Stecker üblich) |
| Steckertyp B | SC/APC (mit grüner Hülse für APC-Stecker üblich) |
| Kabelkonfiguration | Duplex (zwei Fasern) |
| Kabellänge | 3,0 Meter |
| Mantelmaterial | Hochwertiges PVC oder LSZH (Low Smoke Zero Halogen), je nach genauer Produktvariante – bietet Schutz und Flexibilität. LSZH ist besonders relevant für Umgebungen mit hohen Brandschutzanforderungen wie öffentliche Gebäude oder Rechenzentren. |
| Dämpfung (typisch pro km) | Für OS2 Single-Mode Fasern üblicherweise < 0,35 dB/km bei 1310 nm und < 0,25 dB/km bei 1550 nm. Die Einfügedämpfung für das gesamte Patchkabel (inkl. Stecker) ist signifikant niedriger und liegt typischerweise im Bereich von 0,1 – 0,3 dB. |
| Rückflussdämpfung | Für APC-Stecker typischerweise > 60 dB, was für SMF-Verbindungen exzellent ist. |
| Biegeradius | Der Mindestbiegeradius für OS2 Fasern beträgt üblicherweise 30 mm im betriebsbereiten Zustand und 15 mm im ruhenden Zustand, um Schäden an der Faser zu vermeiden. Die Kabelkonstruktion unterstützt dies. |
| Betriebstemperatur | Typischerweise von -20°C bis +70°C, was die Eignung für eine breite Palette von Umgebungen unterstreicht. |
| Farbe des Kabelmantels | Üblicherweise Gelb für Single-Mode Fasern, kann aber je nach Hersteller variieren. |
Anwendungsbereiche und Einsatzoptimierung
Das LDP-09 LCA-SCA3 Duplex LWL Patchkabel ist eine kritische Komponente für eine Vielzahl von Hochleistungsnetzwerken. Seine Single-Mode OS2 Natur macht es zur bevorzugten Wahl für:
- Rechenzentren (Data Centers): Für Verbindungen zwischen Servern, Switches und Storage-Systemen, insbesondere wenn hohe Bandbreiten und geringe Latenz gefordert sind. Die Duplex-Konfiguration unterstützt die parallele Datenübertragung, die in modernen Rechenzentrumsumgebungen unerlässlich ist.
- Telekommunikationsnetze (Carrier Networks): Zur Verbindung von Routern, Switches und optischen Übertragungssystemen über längere Distanzen. Die hohe Signalqualität ist entscheidend für die Zuverlässigkeit und Leistung von Carrier-Grade-Infrastrukturen.
- Unternehmensnetzwerke: Zur Anbindung von Arbeitsgruppen-Switches an Kern-Switches oder zur Verbindung von Gebäuden über Glasfaser. Die OS2-Faser bietet die notwendige Bandbreitenreserve für zukünftige Anforderungen.
- FTTx (Fiber-to-the-x) Installationen: Für die Verbindung von Glasfaserverteilern zu Endverbrauchern oder Vermittlungsstellen, wo eine zuverlässige und verlustarme Signalübertragung über Distanzen gewährleistet sein muss.
- Hohe Bandbreiten-Anwendungen: Ideal für Systeme, die 10 Gigabit Ethernet, 40 Gigabit Ethernet, 100 Gigabit Ethernet und höhere Geschwindigkeiten erfordern. Die OS2-Fasern bieten die notwendige Bandbreite, um diese Geschwindigkeiten über die spezifizierten Distanzen zu unterstützen.
- Audio/Video-Streaming und Broadcasting: In professionellen AV-Umgebungen, wo unkomprimierte hochauflösende Videosignale über Glasfaser übertragen werden müssen, sind die Signalintegrität und die geringe Dämpfung des LDP-09 LCA-SCA3 unerlässlich.
Die Kombination aus LC/APC und SC/APC Steckern bietet Flexibilität bei der Anbindung an unterschiedliche Arten von Glasfaser-Equipment. LC-Stecker werden häufig auf kleineren Geräten wie Switches und Routern eingesetzt, während SC-Stecker in größeren Patchfeldern und Verteilern verbreitet sind. Das LDP-09 LCA-SCA3 überbrückt diese beiden wichtigen Steckertypen nahtlos.
Häufig gestellte Fragen zu LDP-09 LCA-SCA3 – Duplex LWL Patchkabel, SM OS2, LC/APC – SC/APC, 3,0 m
Was ist der Hauptvorteil von Single-Mode OS2 Fasern gegenüber Multimode Fasern?
Der Hauptvorteil von Single-Mode OS2 Fasern liegt in ihrer Fähigkeit, Lichtsignale über deutlich größere Distanzen mit geringeren Dämpfungswerten und höherer Bandbreite zu übertragen. Dies liegt an ihrem extrem kleinen Kerndurchmesser, der nur einen Lichtmodus zulässt und somit Dispersionseffekte minimiert. Multimode-Fasern haben einen größeren Kerndurchmesser, der mehrere Lichtmodi zulässt, was zu Modal Dispersion und somit zu Signalverzerrungen auf längeren Strecken führt.
Warum sind APC-Stecker wichtig für meine Glasfaserverbindung?
APC-Stecker (Angled Physical Contact) sind entscheidend für Anwendungen, bei denen Signalreflexionen minimiert werden müssen. Die endseitige Fläche der Faser ist bei APC-Steckern leicht gewinkelt poliert, wodurch das reflektierte Licht nicht direkt zurück in die Faser, sondern in den Fasermantel abgestrahlt wird. Dies ist besonders wichtig für empfindliche optische Komponenten, Laserdioden und Systeme wie DWDM oder PON, wo Rückreflexionen die Signalqualität beeinträchtigen oder Komponenten beschädigen können.
Ist dieses Kabel für den Einsatz in meinem Heimnetzwerk geeignet?
Ja, dieses Kabel ist auch für anspruchsvolle Heimnetzwerke geeignet, insbesondere wenn Sie sehr hohe Geschwindigkeiten (z.B. über 1 Gbit/s), lange Distanzen innerhalb Ihres Hauses oder eine sehr stabile Internetverbindung benötigen. Es ist die überlegene Wahl, wenn Sie Wert auf maximale Signalqualität und Zukunftssicherheit legen, auch wenn die volle Kapazität von OS2 Fasern oft erst auf Distanzen über einige hundert Meter voll zum Tragen kommt. Für kurze Strecken (<100m) sind Multimode-Kabel oft kostengünstiger, aber OS2 bietet immer die beste Leistung.
Welchen Unterschied macht die Duplex-Konfiguration?
Die Duplex-Konfiguration bedeutet, dass das Kabel aus zwei separaten Fasern besteht: eine für das Senden von Daten und eine für den Empfang. Dies ermöglicht eine vollständige bidirektionale Kommunikation, was für die meisten modernen Netzwerkprotokolle wie Ethernet unerlässlich ist. Ein Simplex-Kabel (eine Faser) kann nur in eine Richtung senden.
Wie beeinflusst die Länge von 3,0 Metern die Leistung?
Die Länge von 3,0 Metern ist eine gängige und praktische Standardlänge für Patchkabel in Racks und Patchfeldern. Bei dieser Länge sind die Verluste durch die Kabellänge und die Steckverbindungen minimal. Für OS2 Single-Mode Fasern sind 3 Meter eine sehr kurze Distanz, bei der die volle Leistungsfähigkeit des Kabels ohne nennenswerte Dämpfung erreicht wird.
Was bedeutet LSZH und ist dieses Kabel in LSZH verfügbar?
LSZH steht für „Low Smoke Zero Halogen“. Kabel mit LSZH-Mantelmaterial sind so konzipiert, dass sie im Brandfall nur wenig Rauch entwickeln und keine giftigen halogenhaltigen Gase freisetzen. Dies ist ein wichtiger Sicherheitsaspekt, insbesondere in öffentlichen Gebäuden, Rechenzentren und Serverräumen, wo die Einhaltung von Brandschutzvorschriften von höchster Bedeutung ist. Viele professionelle LWL-Patchkabel, einschließlich solcher mit OS2 Fasern, sind auf Anfrage oder in spezifischen Produktvarianten auch mit LSZH-Mantel erhältlich.
Kann ich dieses Kabel für alle Arten von Glasfaseranschlüssen verwenden?
Das LDP-09 LCA-SCA3 ist primär für Single-Mode Glasfaseranschlüsse konzipiert. Es ist nicht direkt mit Multimode-Anschlüssen kompatibel, da die Faserdurchmesser und Lichtwellenlängen unterschiedlich sind. Dank der LC/APC und SC/APC Stecker kann es jedoch an einer Vielzahl von Geräten und Netzwerkinfrastrukturen angeschlossen werden, die diese Steckertypen unterstützen und für Single-Mode-Übertragung ausgelegt sind.
