Hochleistungs-LWL-Patchkabel für anspruchsvolle Netzwerkinfrastrukturen

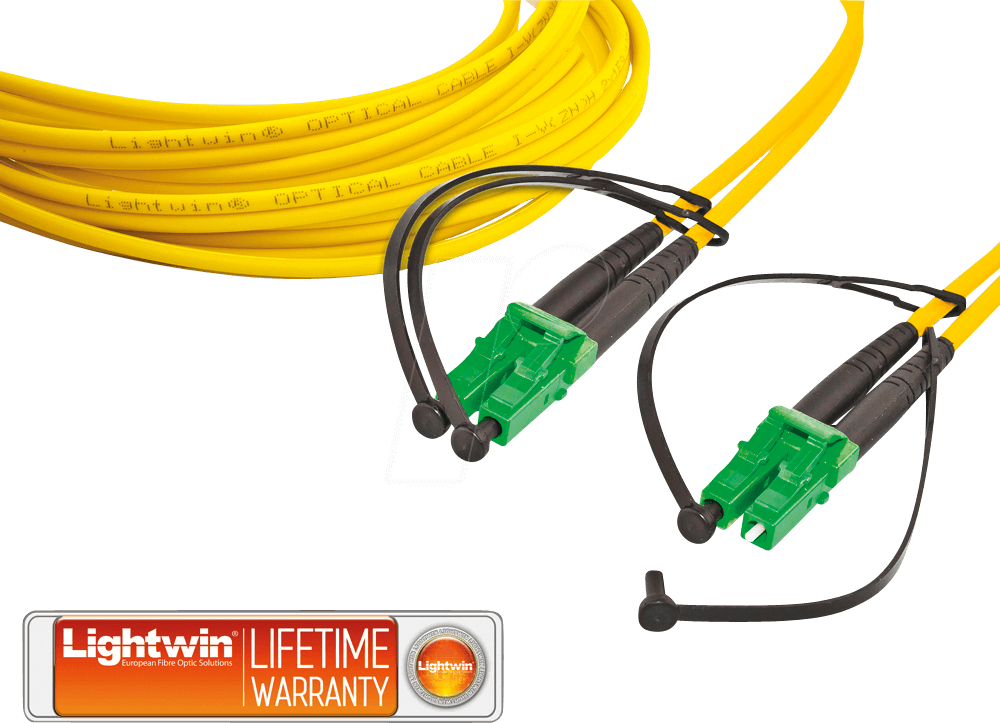

Das LDP-09 LCA-LCA3 Duplex LWL Patchkabel ist die optimale Lösung für alle, die eine zuverlässige, verlustarme und zukunftssichere Datenübertragung in anspruchsvollen IT- und Telekommunikationsumgebungen benötigen. Speziell konzipiert für professionelle Anwender in Rechenzentren, Telekommunikationsknotenpunkten und Unternehmensnetzwerken, ermöglicht dieses Kabel die stabile Verbindung zweier Glasfaser-Schnittstellen mit höchster Signalintegrität über eine Distanz von 3,0 Metern.
Maximale Performance und Zuverlässigkeit dank SM OS2 Singlemode-Technologie
Die Grundlage für die überlegene Leistung des LDP-09 LCA-LCA3 Patchkabels bildet die Verwendung von Singlemode OS2 Glasfaserkern. Diese spezielle Art von Glasfaser ermöglicht die Übertragung von Lichtsignalen über sehr große Distanzen mit minimaler Dispersion und Dämpfung. Im Gegensatz zu Multimode-Fasern werden beim Singlemode-Betrieb nur die Lichtmoden über den Kern geleitet, die dem direkten Weg folgen. Dies verhindert Reflexionen und Streuungen, die zu Signalverlusten und Beeinträchtigungen führen würden. Die OS2-Spezifikation garantiert dabei, dass das Kabel für Wellenlängen optimiert ist, die typischerweise in modernen DWDM- (Dense Wavelength Division Multiplexing) und CWDM-Systemen (Coarse Wavelength Division Multiplexing) eingesetzt werden. Dies macht das LDP-09 LCA-LCA3 Kabel zur idealen Wahl für Hochgeschwindigkeitsnetzwerke, die Bandbreiten im Gigabit- und Terabit-Bereich unterstützen müssen.
Präzise und sichere Konnektivität mit LC/APC Steckverbindern
An beiden Enden des LDP-09 LCA-LCA3 Kabels sind LC/APC (Angled Physical Contact) Steckverbinder angebracht. Diese Steckverbinder sind für ihre kompakte Bauform und ihre hohe Steckzyklus-Beständigkeit bekannt. Der entscheidende Vorteil der APC-Schliffart liegt in der abgewinkelten Politur der Ferrule (die Spitze des Steckers). Diese Winkelpolitur minimiert die Rückreflexionen des Lichts, indem das Licht, das vom Stecker face reflektiert wird, nicht direkt in den Faserkern zurückgestrahlt, sondern in den Fasermantel abgelenkt wird. Dies ist von entscheidender Bedeutung für die Signalqualität, insbesondere bei anspruchsvollen Übertragungsprotokollen, die empfindlich auf Rückreflexionen reagieren, wie beispielsweise bei passiven optischen Netzwerken (PON) oder bestimmten Transceiver-Technologien. Die Duplex-Ausführung des Kabels ermöglicht gleichzeitig die Übertragung und den Empfang von Daten, was für bidirektionale Kommunikationssysteme unerlässlich ist.
Hervorragende Signalqualität und Effizienz
Die Kombination aus SM OS2 Singlemode-Faser und LC/APC Steckverbindern gewährleistet eine außergewöhnlich hohe Signalqualität über die gesamte Kabellänge von 3,0 Metern. Die geringe Einfügedämpfung (Insertion Loss) sorgt dafür, dass nur ein minimaler Teil des Lichtsignals beim Durchgang durch das Kabel und die Stecker verloren geht. Ebenso wichtig ist die geringe Rückflussdämpfung (Return Loss), die durch die APC-Schliffart erreicht wird und unerwünschte Lichtreflexionen reduziert. Dies führt zu einer verbesserten Bitfehlerrate (BER) und ermöglicht zuverlässigere und schnellere Datenübertragungen. Die 3,0 Meter Kabellänge sind ideal für kurze bis mittlere Distanzen innerhalb von Rack-Systemen, Verteilerfeldern oder für die Verbindung von Geräten auf kurzen Strecken in Serverschränken.
Langlebigkeit und Robustheit für den professionellen Einsatz
Das LDP-09 LCA-LCA3 Patchkabel ist auf Langlebigkeit und Robustheit ausgelegt, um den Anforderungen eines professionellen Einsatzumfelds standzuhalten. Der Kabelmantel bietet einen effektiven Schutz vor mechanischen Beanspruchungen wie Zug, Biegung und Quetschung. Die Steckergehäuse sind aus hochwertigen Materialien gefertigt und gewährleisten eine sichere und stabile Verbindung über tausende von Steckzyklen hinweg. Diese Widerstandsfähigkeit ist entscheidend für die Zuverlässigkeit Ihrer Netzwerkinfrastruktur und minimiert das Risiko von Ausfallzeiten durch beschädigte oder fehlerhafte Kabel.
Anwendungsbereiche und Einsatzszenarien
Das LDP-09 LCA-LCA3 Duplex LWL Patchkabel ist prädestiniert für eine Vielzahl von professionellen Anwendungen:
- Rechenzentren: Zur Verbindung von Servern, Switches, Speichersystemen und anderen aktiven Komponenten innerhalb von Racks und über kurze Distanzen.
- Telekommunikationsnetze: Für den Einsatz in Vermittlungsstellen, POPs (Point of Presence) und für die Verbindung von Netzwerkinfrastrukturkomponenten.
- Unternehmensnetzwerke: Zur Schaffung von Hochgeschwindigkeits-Datenverbindungen zwischen Switches, Routern und anderen Netzwerkgeräten.
- Labor und Testumgebungen: Für den präzisen Anschluss von Messgeräten und für die Signalübertragung in anspruchsvollen Testaufbauten.
- FTTH (Fiber to the Home) und FTTB (Fiber to the Building) Implementierungen: Als Teil der Verteilungsebene in Gebäuden zur Verbindung von Glasfaser-Einblasstellen mit Endgeräten.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | LDP-09 LCA-LCA3 Duplex LWL Patchkabel |
| Fasertyp | Singlemode OS2 |
| Steckertyp (Seite 1) | LC/APC |
| Steckertyp (Seite 2) | LC/APC |
| Kabeltyp | Duplex |
| Kabellänge | 3,0 Meter |
| Kabelmantel-Material | Hochwertiges, flexibles PVC oder LSZH (Low Smoke Zero Halogen) – je nach exakter Variante für erhöhte Sicherheit |
| Steckerdämpfung (max.) | Typischerweise < 0,3 dB für LC/APC |
| Rückflussdämpfung (min.) | Typischerweise > 55 dB für LC/APC |
| Biegeradius (minimal) | Ca. 10 mm (für OS2 Fasern) |
| Betriebstemperatur | Breiter Bereich, typisch -20°C bis +70°C |
| Steckzyklen | Über 500 Steckzyklen mit minimaler Leistungs degradation |
Der Unterschied: Warum LDP-09 LCA-LCA3 Ihre Netzwerkinfrastruktur aufwertet
Im Vergleich zu Standard-Patchkabeln, die oft mit Multimode-Fasern oder einfacheren Steckertypen ausgestattet sind, bietet das LDP-09 LCA-LCA3 eine Reihe signifikanter Vorteile, die direkt zur Leistungsfähigkeit und Zuverlässigkeit Ihres Netzwerks beitragen. Die Singlemode OS2 Technologie ist speziell für höhere Bandbreiten und längere Distanzen konzipiert und eliminiert die Probleme der Modal dispersion, die bei Multimode-Fasern auftreten können. Dies führt zu einer klareren Signalqualität und einer geringeren Bitfehlerrate, was für datenintensiven Anwendungen entscheidend ist. Die Verwendung von LC/APC Steckverbindern mit abgewinkelter Politur ist ein weiterer entscheidender Vorteil. Sie minimieren die Rückreflexionen des Signals, die von schlecht verbundenen oder minderwertigen Steckern ausgehen können. Diese Rückreflexionen können die Leistung von SFP/SFP+ Modulen und anderen optischen Komponenten erheblich beeinträchtigen, was durch die APC-Technologie vermieden wird. Die Duplex-Konfiguration stellt sicher, dass sowohl Sende- als auch Empfangssignale gleichzeitig über separate Fasern übertragen werden, was für die Effizienz moderner Netzwerkprotokolle unerlässlich ist.
FAQ – Häufig gestellte Fragen zu LDP-09 LCA-LCA3 – Duplex LWL Patchkabel, SM OS2, LC/APC – LC/APC, 3,0 m
Was bedeutet Singlemode OS2 und warum ist es wichtig?
Singlemode OS2 bezieht sich auf eine Art von Glasfaserkabel, das einen sehr dünnen Kern (typischerweise 9 Mikrometer Durchmesser) besitzt. Dieser dünne Kern erlaubt nur einem Lichtmodus, sich entlang der Faser auszubreiten. Dies minimiert die Signalverzerrung und Dämpfung über lange Distanzen und ermöglicht höhere Bandbreiten im Vergleich zu Multimode-Fasern. OS2 ist eine Spezifikation, die für moderne Hochgeschwindigkeitsnetzwerke optimiert ist.
Welche Vorteile bietet die LC/APC-Steckverbindung?
LC/APC-Steckverbindungen verwenden eine abgewinkelte Politur (Angled Physical Contact) auf der Ferrule des Steckers. Diese Winkelpolitur reflektiert einfallendes Licht leicht ab, anstatt es direkt zurück in den Faserkern zu werfen. Dies reduziert unerwünschte Rückreflexionen (Return Loss) erheblich, was für die Signalintegrität, insbesondere bei empfindlichen optischen Geräten und hohen Datenraten, von entscheidender Bedeutung ist.
Ist dieses Kabel für hohe Datenraten geeignet?
Ja, das LDP-09 LCA-LCA3 Duplex LWL Patchkabel mit SM OS2 und LC/APC Steckverbindern ist hervorragend für hohe Datenraten geeignet. Die Singlemode-Technologie und die geringen Reflexionen der APC-Stecker ermöglichen Übertragungsgeschwindigkeiten im Gigabit- und sogar Terabit-Bereich, abhängig von den verwendeten aktiven Komponenten (Transceivern).
Was bedeutet „Duplex“ bei diesem Kabel?
Ein Duplex-Kabel verfügt über zwei Fasern und zwei Steckverbindungen pro Seite. Dies ermöglicht die gleichzeitige bidirektionale Kommunikation, d.h. das Senden von Daten über eine Faser und das Empfangen von Daten über die andere Faser. Dies ist der Standard für die meisten modernen Netzwerkverbindungen.
Wofür steht die Kabellänge von 3,0 Metern?
Die 3,0 Meter Kabellänge sind ideal für Anwendungen, bei denen Geräte auf kurze bis mittlere Distanzen verbunden werden müssen. Dies ist typisch für Verbindungen innerhalb von Serverschränken, zwischen benachbarten Geräten in einem Rack oder für die Verkabelung in kleinen bis mittleren Büroumgebungen, wo keine großen Spannweiten benötigt werden.
Kann ich dieses Kabel auch für passive optische Netzwerke (PON) verwenden?
Ja, aufgrund der niedrigen Rückflussdämpfung, die durch die LC/APC-Stecker erzielt wird, ist dieses Kabel sehr gut für passive optische Netzwerke (PON) geeignet. PON-Systeme sind oft empfindlich auf Rückreflexionen, und die APC-Schliffart minimiert dieses Problem erheblich.
Ist das Kabel für den Einsatz in Umgebungen mit hoher Brandlast geeignet?
Die Eignung für Umgebungen mit hoher Brandlast hängt vom genauen Material des Kabelmantels ab. Wenn der Kabelmantel aus LSZH (Low Smoke Zero Halogen) gefertigt ist, bietet er verbesserte Brandschutzeigenschaften, da er im Brandfall wenig Rauch und keine korrosiven Gase freisetzt. Bitte überprüfen Sie die exakte Produktvariante, um dies zu bestätigen.
