Zuverlässige Stromversorgung für anspruchsvolle Elektronikprojekte: LD1117 V50 LDO-Spannungsregler
Suchen Sie nach einer stabilen und präzisen Spannungsregelung für Ihre elektronischen Schaltungen? Der LD1117 V50 LDO-Spannungsregler ist die ideale Lösung für Entwickler, Bastler und Ingenieure, die eine verlässliche Ausgangsspannung von 5,0 V bei einem Eingang von bis zu 15 V und einem Ausgangsstrom von 950 mA benötigen. Dieses Bauteil löst das Problem instabiler oder unzureichender Stromversorgungen und ermöglicht den Betrieb empfindlicher Komponenten unter optimalen Bedingungen. Seine bewährte TO-220-Bauform gewährleistet zudem eine effiziente Wärmeableitung und einfache Integration in bestehende Designs.
Überlegene Leistung und Stabilität
Der LD1117 V50 zeichnet sich durch seine herausragende Fähigkeit aus, eine konstante Ausgangsspannung von 5,0 V zu liefern, selbst unter variablen Lastbedingungen und bei schwankender Eingangsspannung. Im Gegensatz zu einfacheren Spannungsreglern, die oft mit geringerer Präzision oder einer stärkeren Abhängigkeit von der Eingangsspannung arbeiten, bietet der LD1117 V50 eine lineare Regelung mit geringen Spannungsabfällen (Low Dropout). Dies minimiert Energieverluste und erhöht die Effizienz Ihrer Schaltung. Die interne Strombegrenzung und der thermische Abschaltmechanismus sorgen für einen zuverlässigen Schutz vor Überlastung und Kurzschlüssen, was den LD1117 V50 zu einer sichereren und langlebigeren Wahl für kritische Anwendungen macht.
Technische Spezifikationen und Vorteile
Der LD1117 V50 LDO-Spannungsregler ist für eine breite Palette von Anwendungen konzipiert und bietet eine Kombination aus Leistung, Zuverlässigkeit und Kosteneffizienz. Seine Spezifikationen sind darauf ausgelegt, die Anforderungen moderner Elektronik zu erfüllen:
- Konstante Ausgangsspannung: Liefert präzise 5,0 V, essentiell für sensible Mikrocontroller, Sensoren und Logikschaltungen.
- Hohe Eingangsspannungstoleranz: Akzeptiert Eingangsspannungen bis zu 15 V, was Flexibilität bei der Auswahl der Stromquelle ermöglicht.
- Signifikanter Ausgangsstrom: Mit 950 mA können auch anspruchsvollere Komponenten und Systeme versorgt werden.
- Low Dropout (LDO) Design: Minimiert Spannungsverluste, verbessert die Energieeffizienz und reduziert die Wärmeentwicklung.
- Integrierte Schutzschaltungen: Bietet Schutz vor Überstrom und Überhitzung für erhöhte Systemstabilität und Langlebigkeit.
- Standardisierte TO-220-Gehäuse: Ermöglicht eine einfache Montage auf Leiterplatten und eine effiziente Wärmeableitung durch Kühlkörper.
- Geringes Rauschen: Ideal für Anwendungen, bei denen Rauscharmut der Stromversorgung kritisch ist, wie z.B. in Audio- oder HF-Schaltungen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des LD1117 V50 LDO-Spannungsreglers macht ihn zu einer Schlüsselkomponente in zahlreichen Elektronikprojekten:
- Industrielle Automatisierung: Stabile Stromversorgung für Steuerungen, Sensoren und Aktoren in rauen Umgebungen.
- Prototypenentwicklung: Zuverlässige Spannungsregelung für neue Schaltungsdesigns und Tests.
- Embedded Systeme: Stromversorgung für Mikrocontroller, Kommunikationsmodule und Datenerfassungssysteme.
- Stromversorgungsmodule: Kernkomponente in Schaltnetzteilen und linearen Stromversorgungen zur Erzeugung präziser Hilfsspannungen.
- Laborelektronik: Einsatz in Labornetzteilen und Messgeräten, wo präzise und rauscharme Spannungen erforderlich sind.
- Kfz-Elektronik: Versorgung von elektronischen Steuergeräten und Zusatzmodulen im Fahrzeuginnenraum oder an der Karosserie.
- Hobby- und DIY-Projekte: Eine solide Grundlage für anspruchsvolle Maker-Projekte, die eine verlässliche Energiequelle benötigen.
Hochwertige Konstruktion und Materialität
Der LD1117 V50 LDO-Spannungsregler ist ein Paradebeispiel für durchdachtes Schaltungsdesign und robuste Fertigung. Seine Konstruktion basiert auf Silizium-Halbleitertechnologie, die für ihre Zuverlässigkeit und Leistungsfähigkeit bekannt ist. Das TO-220-Gehäuse besteht aus einem robusten, hitzebeständigen Kunststoff, der eine sichere elektrische Isolierung gewährleistet und gleichzeitig eine ausgezeichnete Wärmeableitung ermöglicht. Die internen Bauteile sind sorgfältig ausgewählt, um die spezifizierten elektrischen Parameter über einen weiten Temperaturbereich aufrechtzuerhalten. Die präzise gefertigten Anschlüsse des TO-220-Gehäuses gewährleisten einen stabilen und sicheren Kontakt zu Leiterplatten, sei es durch Lötverbindungen oder mechanische Befestigungen mit Kühlkörpern. Diese Materialqualität und Konstruktion sind entscheidend für die Langlebigkeit und Zuverlässigkeit in anspruchsvollen Anwendungen.
Technische Eigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | LDO (Low Dropout) Spannungsregler |
| Herstellerbezeichnung | LD1117 V50 |
| Eingangsspannung (Maximal) | 15 V |
| Ausgangsspannung (Fest) | 5,0 V |
| Ausgangsstrom (Maximal) | 950 mA |

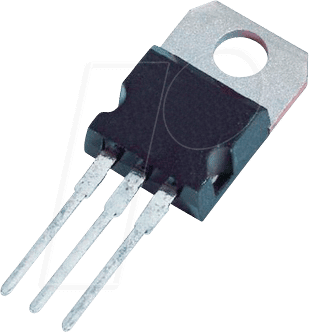

| Gehäuseform | TO-220 |
| Dropout-Spannung | Typisch 1,0 V bei 800 mA (spezifische Daten können variieren) |
| Betriebstemperaturbereich | -40 °C bis +125 °C (typisch, Herstellerspezifikation beachten) |
| Schutzfunktionen | Integrierte Strombegrenzung, thermische Abschaltung |
| Anschlussart | 3 Pins (Input, Ground, Output) für einfache Integration |
Häufig gestellte Fragen zu LD1117 V50 – LDO-Spannungsregler, 15 Vin, 5,0 Vout, 950 mA, TO-220
Was ist ein LDO-Spannungsregler und warum ist er besser als ein Standardregler?
Ein LDO-Spannungsregler (Low Dropout) zeichnet sich durch eine sehr geringe Spannungsdifferenz zwischen Ein- und Ausgang aus, die notwendig ist, um die gewünschte Ausgangsspannung aufrechtzuerhalten. Dies bedeutet, dass weniger Energie als Wärme verloren geht, was die Effizienz verbessert und kleinere Kühlkörper ermöglicht. Im Vergleich zu Standard-Spannungsreglern, die oft eine höhere Dropout-Spannung aufweisen, ist der LD1117 V50 somit energieeffizienter und besser für Anwendungen geeignet, bei denen die Eingangsspannung nahe der gewünschten Ausgangsspannung liegt.
Wie wird der LD1117 V50 korrekt in einer Schaltung verbaut und welche Kühlmaßnahmen sind notwendig?
Der LD1117 V50 wird typischerweise mit drei Pins (Input, Ground, Output) auf einer Leiterplatte montiert. Für einen stabilen Betrieb, insbesondere bei höheren Strömen oder wenn die Differenz zwischen Eingangs- und Ausgangsspannung signifikant ist, ist die Anbringung eines geeigneten Kühlkörpers am TO-220-Gehäuse unerlässlich, um die Wärme abzuleiten und eine Überhitzung zu vermeiden. Die genauen Kühlungsanforderungen hängen von der konkreten Anwendung und den Betriebsbedingungen ab.
Kann der LD1117 V50 auch für höhere Ausgangsströme als 950 mA verwendet werden?
Der maximale Ausgangsstrom von 950 mA ist eine Nennleistung des Herstellers, die für einen zuverlässigen Betrieb unter spezifizierten Bedingungen ausgelegt ist. Eine Überschreitung dieses Wertes kann zu einer Überlastung, erhöhter Wärmeentwicklung und im schlimmsten Fall zur Beschädigung des Bauteils führen. Für Anwendungen, die höhere Ströme erfordern, sollten entsprechende leistungsfähigere Spannungsregler oder externe Stromtreiber in Kombination mit dem LD1117 V50 verwendet werden.
Welche Arten von Lasten sind für den LD1117 V50 geeignet?
Der LD1117 V50 ist ideal für eine Vielzahl von Lasten, die eine stabile 5,0 V Versorgung benötigen. Dazu gehören Mikrocontroller, digitale Logikschaltungen, Sensoren, kleine Motoren, LEDs und andere elektronische Komponenten, die innerhalb der spezifizierten Stromgrenzen operieren. Dank seiner rauscharmer Eigenschaften eignet er sich auch für empfindliche analoge Schaltungen.
Was bedeutet die thermische Abschaltung und der Überstromschutz bei diesem Spannungsregler?
Die thermische Abschaltung ist eine integrierte Schutzfunktion, die den Spannungsregler abschaltet, wenn dessen Temperatur einen kritischen Wert erreicht. Dies verhindert dauerhafte Schäden durch Überhitzung. Der Überstromschutz begrenzt den Strom, der durch den Regler fließen kann, und schützt sowohl den Regler selbst als auch die angeschlossene Last vor Schäden durch Überlastung oder Kurzschlüsse.
Welche Art von Eingangssignalen verträgt der LD1117 V50 über die maximal spezifizierten 15 V hinaus?
Die Angabe von 15 V als maximale Eingangsspannung ist eine Betriebsgrenze. Das Anlegen von Spannungen, die diese Grenze überschreiten, kann zu irreversiblen Schäden am LD1117 V50 führen. Es ist ratsam, die Eingangsspannung stets innerhalb des zulässigen Bereichs zu halten, um die Langlebigkeit und Zuverlässigkeit des Bauteils zu gewährleisten. Bei Bedarf sollten vorgeschaltete Spannungswandler oder Schutzschaltungen zur Begrenzung der Eingangsspannung eingesetzt werden.
Kann der LD1117 V50 als negative Spannungsregler verwendet werden?
Nein, der LD1117 V50 ist als positiver Spannungsregler konzipiert und liefert eine positive Ausgangsspannung von 5,0 V. Für die Erzeugung negativer Spannungen werden spezielle negative Spannungsregler benötigt, die auf einer anderen Halbleitertechnologie basieren.
