Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen: LD1117 V LDO-Spannungsregler
Benötigen Sie eine stabile und zuverlässige Spannungsversorgung für Ihre elektronischen Schaltungen? Der LD1117 V LDO-Spannungsregler ist die ideale Lösung für Entwickler, Bastler und Ingenieure, die eine präzise Ausgangsspannung von 1,25 V bis 15 V mit einem Eingang von bis zu 15 V und einem Ausgangsstrom von 950 mA benötigen. Dieses Bauteil überwindet die Einschränkungen von einfacheren Reglern durch seine hohe Effizienz und präzise Regelung, selbst unter variierenden Lastbedingungen und Temperaturschwankungen.
Hervorragende Leistung und Vielseitigkeit
Der LD1117 V zeichnet sich durch seine herausragende Performance aus, die ihn von generischen Spannungsreglern unterscheidet. Seine Low Dropout-Charakteristik (LDO) ermöglicht eine effiziente Wandlung auch bei geringen Spannungsdifferenzen zwischen Ein- und Ausgang, was in batterieversorgten Geräten oder Systemen mit begrenztem Eingangsspannungsbereich von entscheidender Bedeutung ist. Die einstellbare Ausgangsspannung von 1,25 V bis 15 V bietet eine außergewöhnliche Flexibilität für eine breite Palette von Anwendungen, von Mikrocontroller-Systemen bis hin zu leistungsintensiveren Schaltungen.
Anwendungsbereiche und Technische Vorteile
Dieser LDO-Spannungsregler ist prädestiniert für den Einsatz in vielfältigen elektronischen Geräten, wo eine stabile Stromversorgung unerlässlich ist. Seine Robustheit und Zuverlässigkeit machen ihn zur ersten Wahl für:
- Netzteile und Ladegeräte: Gewährleistet eine konstante Spannung für optimale Ladezyklen und Gerätefunktion.
- Audio-Verstärker und Hi-Fi-Systeme: Minmiert Rauschen und Verzerrungen durch eine saubere Spannungsversorgung.
- Industrielle Steuerungen und Automatisierung: Bietet eine zuverlässige Stromquelle für empfindliche Sensoren und Aktoren.
- Fahrzeugelektronik: Funktioniert zuverlässig unter den oft rauen Bedingungen im Automobilbereich.
- Prototyping und Hobby-Projekte: Ermöglicht flexible Spannungsanpassungen für unterschiedlichste Schaltungsdesigns.
Die Kernvorteile des LD1117 V liegen in seiner Fähigkeit, präzise Spannungen zu liefern, die Ausgangsimpedanz niedrig zu halten und eine ausgezeichnete Last- und Leitungsregelung zu bieten. Dies resultiert in einer verbesserten Leistung und längeren Lebensdauer der angeschlossenen Komponenten.
Technische Spezifikationen im Detail

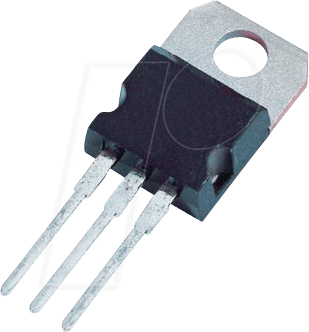

Der LD1117 V LDO-Spannungsregler ist ein monolithischer integrierter Schaltkreis, der für seine Leistung und Effizienz optimiert ist. Seine Konstruktion im TO-220-Gehäuse ermöglicht eine gute Wärmeableitung, was für den Betrieb bei höheren Strömen oder erhöhten Umgebungstemperaturen von Vorteil ist.
| Spezifikation | Wert / Beschreibung |
|---|---|
| Typ | Low Dropout (LDO) Spannungsregler |
| Eingangsspannung (Vin) | Bis zu 15 V |
| Ausgangsspannung (Vout) | Einstellbar von 1,25 V bis 15 V |
| Maximaler Ausgangsstrom | 950 mA |
| Gehäuseform | TO-220 |
| Dropout-Spannung | Typisch 1,1 V bei 950 mA (variiert mit Strom und Temperatur) |
| Betriebstemperaturbereich | -40 °C bis +125 °C (abhängig von Kühlung und spezifischer Bauteilausführung) |
| Interne Leistungsschranke | Ja, zum Schutz vor Überhitzung |
| Überstromschutz | Ja, integriert |
| Konstruktion | CMOS-Technologie für geringen Ruhestrom und hohe Effizienz |
Fortschrittliche Schutzmechanismen für Zuverlässigkeit
Der LD1117 V ist nicht nur leistungsstark, sondern auch mit robusten Schutzschaltungen ausgestattet. Dazu gehören eine interne thermische Überlastabschaltung, die das Bauteil vor Beschädigung durch Überhitzung schützt, sowie ein Strombegrenzungskreis, der den maximalen Ausgangsstrom auf 950 mA begrenzt. Diese integrierten Schutzmechanismen erhöhen die Zuverlässigkeit des Gesamtsystems und minimieren das Risiko von Ausfällen.
Optimierung der Energieeffizienz
Als LDO-Spannungsregler spielt der LD1117 V eine wichtige Rolle bei der Optimierung der Energieeffizienz in elektronischen Schaltungen. Seine Fähigkeit, mit einer geringen Dropout-Spannung zu arbeiten, bedeutet, dass weniger Energie in Form von Wärme verloren geht, insbesondere wenn die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt. Dies ist entscheidend für energieeffiziente Designs, verlängert die Batterielaufzeit in mobilen Geräten und reduziert die Wärmeentwicklung in kompakten Systemen.
Einfache Implementierung und Flexibilität
Die Implementierung des LD1117 V ist dank seines einfachen Aufbaus und der klaren Spezifikationen unkompliziert. Mit nur wenigen externen Komponenten – typischerweise einem Eingangskondensator und einem Ausgangskondensator zur Stabilisierung – lässt sich eine präzise Spannungsversorgung realisieren. Die Möglichkeit, die Ausgangsspannung mittels zweier externer Widerstände präzise einzustellen, bietet eine beispiellose Flexibilität, die in vielen Standardreglern nicht verfügbar ist.
Warum LD1117 V die überlegene Wahl ist
Im Vergleich zu einfachen Festspannungsreglern bietet der LD1117 V eine deutlich höhere Flexibilität durch seine einstellbare Ausgangsspannung. Gegenüber einfacheren LDOs überzeugt er durch einen höheren maximalen Ausgangsstrom von 950 mA und eine verbesserte thermische Belastbarkeit im TO-220-Gehäuse. Die integrierten Schutzmechanismen sorgen für eine höhere Systemstabilität und Langlebigkeit. Für Anwendungen, die eine präzise, stabile und anpassbare Spannungsversorgung mit guter Effizienz erfordern, ist der LD1117 V die überlegene Wahl.
FAQ – Häufig gestellte Fragen zu LD1117 V – LDO-Spannungsregler, 15 Vin, 1,25 … 15 Vout, 950 mA, TO-220
Was bedeutet „Low Dropout“ (LDO) bei diesem Spannungsregler?
Low Dropout (LDO) bedeutet, dass der Spannungsregler eine sehr geringe Spannungsdifferenz zwischen seiner Eingangs- und Ausgangsspannung benötigt, um korrekt zu funktionieren. Dies ermöglicht eine effizientere Energieumwandlung, da weniger Energie als Wärme verloren geht, insbesondere wenn die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt.
Wie wird die Ausgangsspannung des LD1117 V eingestellt?
Die Ausgangsspannung des LD1117 V wird typischerweise mit einem Spannungsteiler realisiert, der aus zwei externen Widerständen besteht. Die Formel zur Berechnung der Widerstandswerte zur Erzielung der gewünschten Ausgangsspannung ist in den Datenblättern des Herstellers verfügbar.
Ist eine zusätzliche Kühlung für den LD1117 V erforderlich?
Ja, bei Betrieb mit hohem Strom (nahe 950 mA) oder bei höheren Umgebungstemperaturen ist eine zusätzliche Kühlung, beispielsweise durch einen Kühlkörper, für das TO-220-Gehäuse ratsam, um eine Überhitzung zu vermeiden. Der integrierte Übertemperaturschutz schaltet das Bauteil ab, wenn die kritische Temperatur erreicht ist.
Welche Art von Kondensatoren werden typischerweise mit dem LD1117 V verwendet?
Für eine optimale Stabilität und Performance werden typischerweise Keramikkondensatoren oder Tantalkondensatoren als Eingangs- und Ausgangskondensatoren verwendet. Die genauen Werte und Spezifikationen entnehmen Sie bitte dem Datenblatt des Herstellers, da diese von der jeweiligen Anwendung abhängen können.
Was passiert, wenn die Eingangsspannung die maximale Grenze von 15 V überschreitet?
Wenn die Eingangsspannung die maximale Spezifikation von 15 V überschreitet, kann dies zu einer Beschädigung des LD1117 V Spannungsreglers führen. Es ist wichtig, die spezifizierten Grenzwerte einzuhalten, um die Funktionsfähigkeit und Lebensdauer des Bauteils zu gewährleisten.
Ist der LD1117 V für den Einsatz in rauen Umgebungen geeignet?
Der LD1117 V ist für einen breiten Betriebstemperaturbereich ausgelegt und verfügt über integrierte Schutzmechanismen wie Überstrom- und Übertemperaturschutz, was ihn für viele anspruchsvolle Anwendungen geeignet macht. Für extrem raue Umgebungsbedingungen sollten jedoch zusätzliche Schutzmaßnahmen und eine sorgfältige Auslegung des Gesamtsystems in Betracht gezogen werden.
Was ist der Unterschied zwischen einem linearen Regler und einem Schaltregler?
Lineare Regler wie der LD1117 V arbeiten, indem sie überschüssige Spannung als Wärme dissipieren, um die Ausgangsspannung zu stabilisieren. Sie sind einfacher aufgebaut und erzeugen weniger elektromagnetische Störungen, sind aber weniger energieeffizient als Schaltregler, die die Energie durch schnelles Ein- und Ausschalten wandeln.
