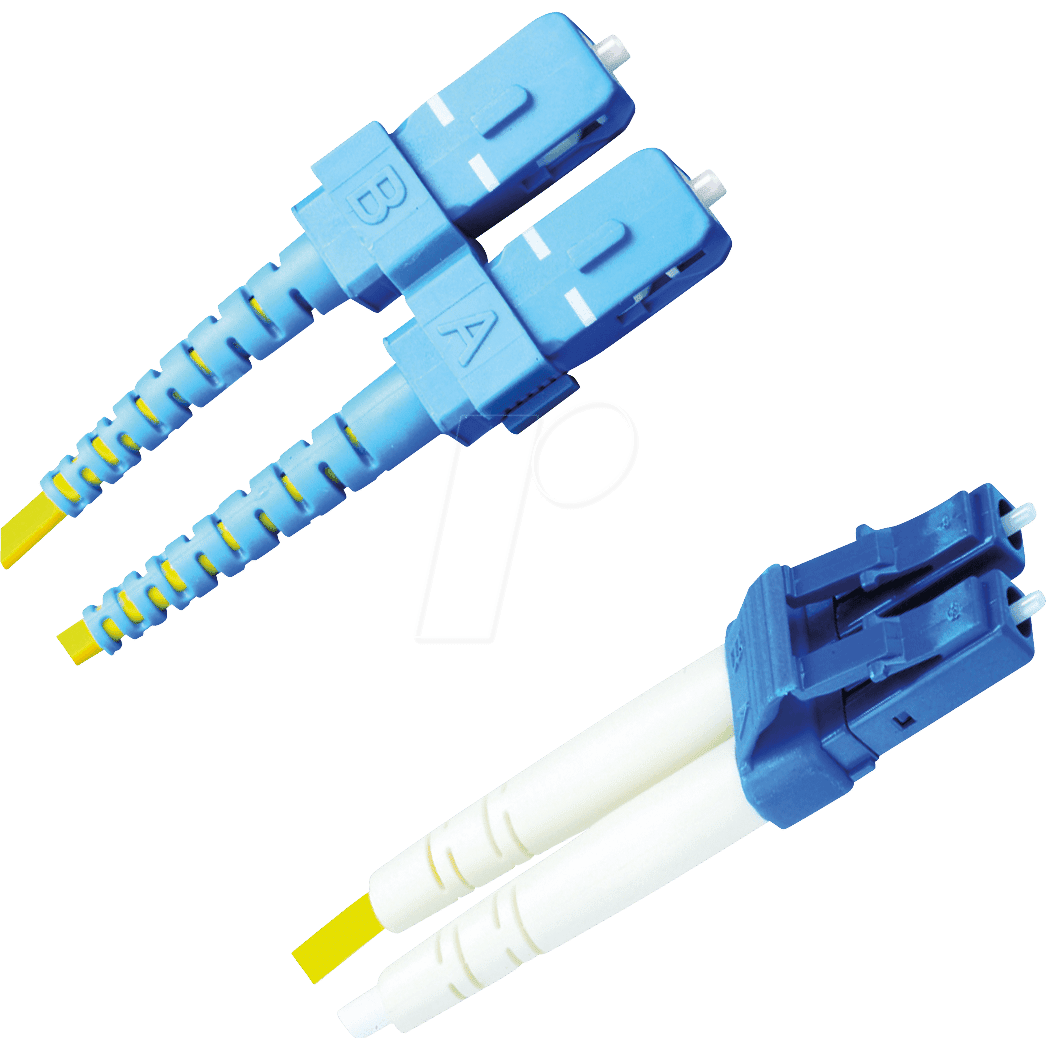

Zuverlässige Glasfaser-Verbindung für anspruchsvolle Netzwerke: LCSC09DYE3 – LC-SC SM OS1/OS2 DUPLEX 3M – 09/125µm
Sie benötigen eine ausfallsichere und leistungsstarke Datenübertragungslösung für Ihre Netzwerkinfrastruktur? Das LCSC09DYE3 Patchkabel mit LC-zu-SC-Steckverbindern, gefertigt für Singlemode-Glasfasern (OS1/OS2) mit einer Länge von 3 Metern und einem Durchmesser von 09/125µm, ist die ideale Wahl für professionelle Anwender in Rechenzentren, Büroumgebungen und Telekommunikationsnetzen, die höchste Ansprüche an Signalqualität und Bandbreite stellen.
Überlegene Leistung durch hochwertige Komponenten
Das LCSC09DYE3 unterscheidet sich von Standardlösungen durch seine präzise gefertigten Komponenten und die optimierte Konstruktion. Die Verwendung von OS1/OS2 Singlemode-Fasern ermöglicht eine signifikant höhere Bandbreite und geringere Dämpfung über weite Distanzen im Vergleich zu Multimode-Fasern. Die duplexe Ausführung gewährleistet gleichzeitige Sende- und Empfangsfunktionen, was für moderne Netzwerkprotokolle unerlässlich ist. Die robusten LC- und SC-Stecker mit ihren bewährten Verriegelungsmechanismen sorgen für eine sichere und stabile Verbindung, die Vibrationen und mechanischer Belastung standhält. Dies minimiert das Risiko von Signalverlusten und sorgt für eine durchgängig hohe Performance.
Optimierte Signalintegrität und Dämpfungsreduktion
Die Qualität der Glasfaser ist entscheidend für die Signalintegrität. Unsere OS1/OS2 Fasern sind so konzipiert, dass sie minimale Dämpfungswerte aufweisen. Dies bedeutet, dass das Signal über die gesamte Kabellänge von 3 Metern kaum an Stärke verliert, was für die Übertragung hoher Datenraten über kritische Distanzen unerlässlich ist. Der Faserdurchmesser von 09/125µm ist der Standard für Singlemode-Anwendungen und bietet die optimale Balance zwischen Kern- und Cladding-Größe für eine effiziente Lichtleitung.
Robuste Konstruktion für Langlebigkeit und Zuverlässigkeit
Das Kabelgehäuse ist so konzipiert, dass es mechanischen Belastungen standhält und die empfindlichen Glasfasern im Inneren schützt. Die Steckertypen LC und SC sind branchenweit etabliert und bekannt für ihre Zuverlässigkeit. Der LC-Stecker, auch Small Form Factor (SFF) Stecker genannt, ist kompakt und ermöglicht eine hohe Portdichte. Der SC-Stecker ist größer, aber ebenfalls sehr robust und einfach zu bedienen. Die duplexe Ausführung, bei der zwei Fasern nebeneinander in einem Kabelmantel geführt werden, ist typisch für bidirektionale Kommunikation.
Vielfältige Einsatzmöglichkeiten für professionelle Netzwerke
- Rechenzentren: Ermöglicht die hochperformante Verbindung von Servern, Switches und Storage-Systemen.
- Telekommunikationsinfrastruktur: Perfekt für Backbone-Verbindungen und die Anbindung von Vermittlungsstellen.
- Unternehmensnetzwerke: Bietet eine zuverlässige Grundlage für schnelle Datenübertragung zwischen Büros und Abteilungen.
- Industrielle Netzwerke: Auch unter anspruchsvollen Bedingungen gewährleistet die stabile Verbindung eine unterbrechungsfreie Kommunikation.
- Fiber-to-the-Home (FTTH): Unterstützt die schnelle und zuverlässige Anbindung von Endkunden an das Hochgeschwindigkeitsnetz.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Produktnummer | LCSC09DYE3 |
| Steckertyp 1 | LC (Duplex) |
| Steckertyp 2 | SC (Duplex) |
| Fasertyp | Singlemode OS1/OS2 |
| Faserstandard | 9/125µm |
| Kabellänge | 3 Meter |
| Kabelkonstruktion | Duplex |
| Dämpfung | Standardkonform für OS1/OS2 Singlemode-Fasern, optimiert für minimale Signalverluste. |
| Steckeroberfläche | Präzisionsgeschliffene Keramikkontakte für maximale Lichtdurchlässigkeit und minimale Reflexion. |
| Gehäusematerial Steckverbinder | Hochwertiger Kunststoff, UV-beständig und flammhemmend, für Langlebigkeit und Sicherheit. |
| Kabelmantel | PVC oder LSZH (Low Smoke Zero Halogen) – abhängig von spezifischer Produktvariante; robust und flexibel. |
| Betriebstemperatur | Optimiert für breite Temperaturbereiche, typischerweise -20°C bis +70°C. |
| Lagerungstemperatur | Ebenfalls für typische Lagerbedingungen ausgelegt, um die Integrität zu wahren. |
Präzision in der Fertigung für makellose Konnektivität
Die präzise Fertigung der Steckerkontakte ist ein Kernmerkmal unseres LCSC09DYE3 Patchkabels. Die Keramikkontakte, typischerweise aus Zirkonia gefertigt, sind auf Mikrometer genau geschliffen, um eine nahezu perfekte Ausrichtung der beiden Glasfasern zu gewährleisten. Diese Präzision ist entscheidend, um die Lichtsignale mit minimaler Streuung und Reflexion zu übertragen. Bei Singlemode-Fasern ist die exakte Ausrichtung der Kernen der beiden zu verbindenden Fasern von höchster Bedeutung, da der Kern nur 9µm Durchmesser hat. Jede Abweichung kann zu erheblichen Signalverlusten führen.
Die Vorteile von Singlemode OS1/OS2 im Detail
Singlemode OS1 und OS2 sind Standards für Glasfaserkabel, die für die Übertragung von Lichtsignalen über sehr weite Strecken konzipiert sind. Der Hauptunterschied liegt in der Konstruktion des Faserkerns und dessen Verhalten gegenüber Licht. OS1-Kabel sind oft für interne Netzwerke konzipiert, während OS2 eine verbesserte Leistung für externe Anwendungen wie Telekommunikationsnetze und Langstreckenverbindungen bietet. Beide Typen nutzen einen schmalen Kern (9µm), der nur einen Lichtpfad (Modus) zulässt. Dies verhindert Modaldispersion, eine Signalverzerrung, die bei Multimode-Fasern auftritt, da die verschiedenen Lichtpfade unterschiedliche Laufzeiten haben. Die Folge ist eine höhere Bandbreite und eine deutlich geringere Dämpfung über Distanzen von mehreren Kilometern. Das LCSC09DYE3 setzt auf diese überlegene Technologie, um maximale Leistung zu garantieren.
Haltbarkeit und mechanische Belastbarkeit
Die Konstruktion des LCSC09DYE3 berücksichtigt die Notwendigkeit einer hohen mechanischen Belastbarkeit. Der Kabelmantel ist flexibel genug für einfache Installationen, aber gleichzeitig widerstandsfähig gegen Abrieb und Knicke, die die Fasern im Inneren beschädigen könnten. Die Steckertypen LC und SC verfügen über bewährte Rastmechanismen, die ein versehentliches Lösen des Kabels verhindern und gleichzeitig eine einfache Montage und Demontage ermöglichen. Dies ist besonders in Umgebungen mit hoher Portdichte oder häufigen Wartungsarbeiten von Vorteil.
Sicherheit und Umweltstandards
Bei der Auswahl von Netzwerkkabeln spielen auch Sicherheits- und Umweltaspekte eine Rolle. Viele unserer Kabel sind mit einem LSZH-Mantel (Low Smoke Zero Halogen) erhältlich. Dieser Manteltyp brennt im Brandfall kaum und setzt im Vergleich zu herkömmlichen PVC-Kabeln deutlich weniger giftige und korrosive Gase frei. Dies ist insbesondere in geschlossenen Räumen wie Rechenzentren oder öffentlichen Gebäuden von großer Bedeutung, um die Sicherheit von Personen und die Minimierung von Schäden an elektronischen Geräten zu gewährleisten.
Häufig gestellte Fragen zu LCSC09DYE3 – LC-SC SM OS1/OS2 DUPLEX 3M – 09/125µm
Was bedeutet „SM OS1/OS2“?
„SM“ steht für Singlemode, was bedeutet, dass die Glasfaser nur einen Lichtpfad für die Datenübertragung zulässt. OS1 und OS2 sind Standards, die verschiedene Leistungsmerkmale für Singlemode-Fasern definieren, wobei OS2 in der Regel eine verbesserte Leistung für Langstreckenanwendungen bietet. Die Fasern sind für eine geringe Dämpfung und hohe Bandbreite über große Distanzen optimiert.
Welche Vorteile bietet die duplexe Ausführung dieses Kabels?
Die duplexe Ausführung bedeutet, dass das Kabel zwei separate Glasfasern für die gleichzeitige Sende- und Empfangsfunktion enthält. Dies ist die Standardkonfiguration für die meisten modernen Netzwerkkommunikationen, die bidirektionale Datenflüsse erfordern, wie z.B. Ethernet-Verbindungen.
Ist die Kabellänge von 3 Metern für alle Anwendungen ausreichend?
Die Kabellänge von 3 Metern ist ideal für die Verbindung von Geräten in unmittelbarer Nähe, z.B. zwischen zwei Switches in einem Rack, einem Server und einem Switch, oder für Patchpanel-Verbindungen. Für längere Distanzen wären entsprechend längere Kabel notwendig, um Dämpfungsverluste zu minimieren.
Worin unterscheiden sich LC- und SC-Steckverbinder?
Der LC-Stecker ist ein kleinerer Formfaktor (Small Form Factor), der eine höhere Dichte an Ports auf einer Einheit ermöglicht, während der SC-Stecker ein größerer, aber ebenfalls robuster und weit verbreiteter Stecker ist. Beide bieten sichere Verriegelungsmechanismen und sind für Singlemode- und Multimode-Anwendungen geeignet.
Warum sollte ich ein OS1/OS2 Singlemode-Kabel gegenüber einem Multimode-Kabel wählen?
Singlemode-Kabel (OS1/OS2) bieten eine deutlich höhere Bandbreite und geringere Dämpfung über längere Distanzen als Multimode-Kabel. Sie sind die bevorzugte Wahl für Langstreckenverbindungen und Anwendungen, die höchste Datenraten erfordern, während Multimode-Kabel kostengünstiger für kurze Distanzen sind.
Was bedeutet die Angabe 09/125µm?
Diese Angabe bezieht sich auf die Durchmesser der Glasfaser: 9 Mikrometer für den Kern, in dem das Licht übertragen wird, und 125 Mikrometer für den gesamten Faserdurchmesser einschließlich des umgebenden Claddings. Dies ist der Standarddurchmesser für Singlemode-Fasern.
Wie stelle ich sicher, dass die Verbindung stabil bleibt?
Die Stabilität der Verbindung wird durch die präzise gefertigten Steckerkontakte, die robusten Verriegelungsmechanismen der LC- und SC-Stecker sowie die allgemeine hohe Qualität der Kabelkonstruktion gewährleistet. Achten Sie bei der Installation darauf, dass das Kabel nicht übermäßig geknickt oder mechanisch belastet wird.
