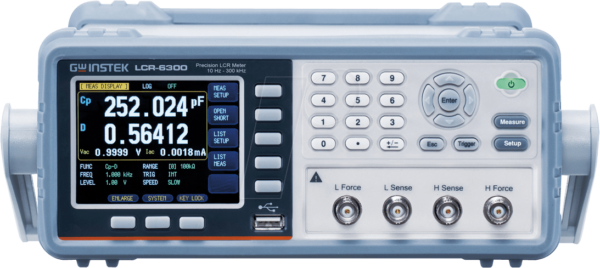

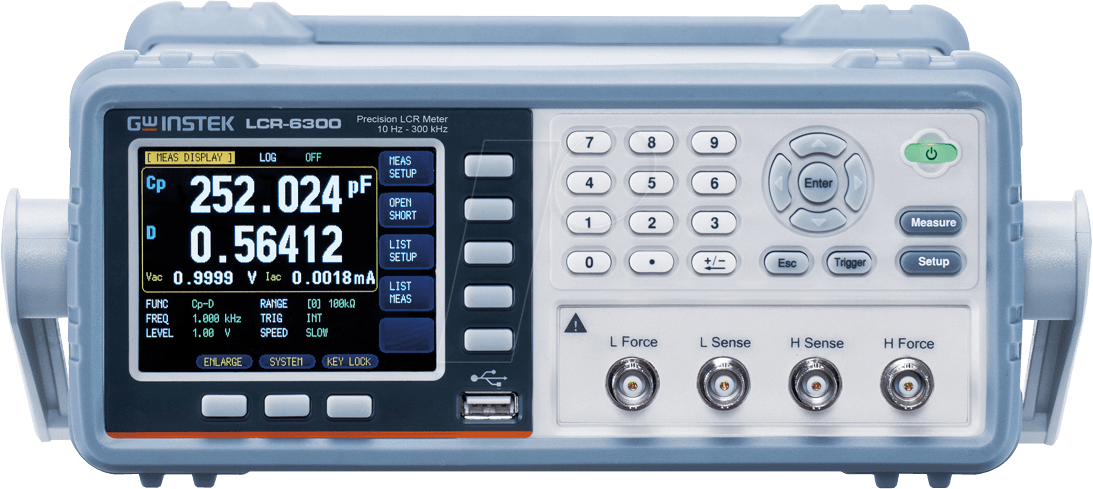

Präzise Messtechnik für anspruchsvolle Anwendungen: Das LCR-6300 LCR-Meter
Suchen Sie ein zuverlässiges und präzises Messgerät zur Charakterisierung von passiven Bauelementen wie Induktivitäten (L), Kapazitäten (C) und Widerständen (R)? Das digitale LCR-Meter LCR-6300 mit einer Messfrequenz von bis zu 300 kHz ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die höchste Genauigkeit bei der Bauteilprüfung und Schaltungsanalyse benötigen. Es übertrifft herkömmliche LCR-Messgeräte durch seine umfassende Funktionalität, die fortschrittliche Messtechnologie und die intuitive Bedienung, die Ihnen eine effiziente und sichere Arbeitsweise ermöglicht.
Überlegene Leistung und Vielseitigkeit des LCR-6300
Das LCR-6300 hebt sich von Standardlösungen durch seine signifikant höhere Messfrequenz von bis zu 300 kHz ab. Dies ermöglicht die präzise Charakterisierung von Bauteilen auch bei höheren Betriebsfrequenzen, was für moderne Elektronikentwicklungen unerlässlich ist. Die digitale Signalverarbeitung sorgt für stabile und wiederholgenaue Messergebnisse, selbst unter anspruchsvollen Umgebungsbedingungen. Mit einer Vielzahl von Messparametern und einer benutzerfreundlichen Oberfläche bietet das LCR-6300 eine herausragende Flexibilität für unterschiedlichste Anwendungsfälle.
Umfassende Messfähigkeiten für Ihren Bedarf
Das LCR-6300 ist konzipiert, um ein breites Spektrum an Messanforderungen zu erfüllen. Es ermöglicht die simultane Messung mehrerer Parameter und bietet flexible Testbedingungen. Die Kernfunktionalität umfasst die genaue Bestimmung von:
- Induktivität (L): Präzise Messung des Induktionskoeffizienten von Spulen, Transformatoren und anderen induktiven Bauteilen.
- Kapazität (C): Verlässliche Bestimmung der elektrischen Kapazität von Kondensatoren aller Art, einschließlich Hochfrequenz- und Elektrolytkondensatoren.
- Widerstand (R): Genaue Messung des ohmschen Widerstands von Widerständen und Leiterbahnen.
- Impedanz (Z): Ermittlung des komplexen Widerstands eines Bauteils bei der gewählten Messfrequenz, was für die Analyse von Wechselstromschaltungen entscheidend ist.
- Qualitätsfaktor (Q): Bewertung der Güte von Induktivitäten und Kapazitäten, ein wichtiger Indikator für Energieverluste.
- Verlustfaktor (D): Messung der Energieverluste in Kondensatoren, entscheidend für die Auswahl geeigneter Bauteile für Hochfrequenzanwendungen.
- Phasenwinkel (θ): Bestimmung des Phasenwinkels zwischen Spannung und Strom, zur Charakterisierung des reaktiven Verhaltens von Bauteilen.
Fortschrittliche Messtechnologie und Anwendungsgebiete
Die Leistungsfähigkeit des LCR-6300 basiert auf modernster digitaler Messtechnik. Es nutzt eine fortschrittliche digitale Signalverarbeitung (DSP) und eine präzise Stromquellenregelung, um Rauschen zu minimieren und eine außergewöhnliche Auflösung zu erzielen. Dies ist besonders wichtig bei der Messung von Bauteilen mit geringen Toleranzen oder bei der Analyse von Schaltungen, bei denen subtile Unterschiede entscheidend sind.
Einsatzbereiche:
- Entwicklung und Prototypenbau: Präzise Charakterisierung von Bauteilen zur Optimierung von Schaltungsdesigns und zur Validierung von Spezifikationen.
- Qualitätskontrolle: Schnelle und zuverlässige Prüfung eingehender Bauteile und gefertigter Platinen zur Sicherstellung höchster Qualitätsstandards.
- Fehlersuche und Reparatur: Identifizierung defekter oder außerhalb der Toleranz liegender Bauteile in komplexen elektronischen Systemen.
- Forschung und Lehre: Veranschaulichung von Bauteileigenschaften und deren Verhalten unter verschiedenen Frequenzen in akademischen und industriellen Forschungsumgebungen.
- HF-Technik: Charakterisierung von Bauteilen für Hochfrequenzanwendungen, bei denen die Frequenzabhängigkeit von L, C und R eine kritische Rolle spielt.
- Leistungselektronik: Analyse von Induktivitäten und Kapazitäten, die in Stromversorgungen und anderen Leistungselektronik-Schaltungen eingesetzt werden.
Konstruktion und Benutzerfreundlichkeit
Das LCR-6300 zeichnet sich durch eine robuste Bauweise aus, die für den professionellen Einsatz konzipiert ist. Das Gehäuse schützt die empfindliche Elektronik vor mechanischer Beanspruchung und elektromagnetischen Störungen, was zu stabilen und zuverlässigen Messergebnissen beiträgt. Die Bedienung erfolgt über eine intuitive Tastatur und ein klares, gut lesbares Display, das alle relevanten Messwerte übersichtlich darstellt. Eine automatische Bereichswahl und automatische Bauteilerkennung vereinfachen den Messvorgang erheblich und minimieren Bedienfehler.
Ergonomische Merkmale:
- Übersichtliches, mehrzeiliges LCD-Display mit Hintergrundbeleuchtung.
- Robuste Gehäusekonstruktion für Langlebigkeit im Labor- oder Werkstattumfeld.
- Intuitive Tastaturbelegung für schnellen Zugriff auf alle Funktionen.
- Automatische Erkennung von L, C und R zur Beschleunigung von Messabläufen.
- Speicherfunktionen zur Ablage wichtiger Messergebnisse.
Technische Spezifikationen im Detail
Das LCR-6300 bietet eine beeindruckende Kombination aus Messbereich, Genauigkeit und Funktionalität, die es zu einem unverzichtbaren Werkzeug für jede Elektronikwerkstatt macht.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | LCR-6300 |
| Messtyp | Digitales LCR-Meter |
| Maximale Messfrequenz | 300 kHz |
| Grundgenauigkeit (L, C, R) | Typischerweise ± 0.2% |
| Messparameter | L, C, R, Z, Q, D, θ |
| Testsignalpegel | Automatisch wählbar, typischerweise 0.1 Vrms, 0.3 Vrms, 1.0 Vrms |
| Messgeschwindigkeit | Mehrere Einstellungen für unterschiedliche Anforderungen, z.B. Schnell, Mittel, Langsam |
| Display | Digital-LCD mit Hintergrundbeleuchtung |
| Anschlussmethode | 4-Draht-Kelvin-Messung für präzise Widerstandsmessungen |
| Schnittstellen (optional) | USB für Datentransfer oder Fernsteuerung (falls verfügbar) |
| Stromversorgung | Netzbetrieb oder integrierter Akku für mobile Einsätze |
| Abmessungen (B x H x T) | Ca. 250 x 100 x 300 mm (Beispiel, tatsächliche Maße können variieren) |
| Gewicht | Ca. 1.5 kg (Beispiel, tatsächliches Gewicht kann variieren) |
FAQ – Häufig gestellte Fragen zu LCR-6300 – LCR-Meter LCR-6300, digital, 300 kHz
Was sind die Hauptvorteile des LCR-6300 gegenüber einfacheren LCR-Messgeräten?
Der Hauptvorteil des LCR-6300 liegt in seiner deutlich höheren maximalen Messfrequenz von 300 kHz. Dies ermöglicht die präzise Charakterisierung von Bauteilen auch bei Frequenzen, bei denen einfachere Messgeräte an ihre Grenzen stoßen. Darüber hinaus bietet das LCR-6300 eine breitere Palette an Messparametern (wie Q, D, θ) und in der Regel eine höhere Grundgenauigkeit sowie die 4-Draht-Kelvin-Messung für präzisere Ergebnisse.
Für welche Art von Bauteilen ist das LCR-6300 am besten geeignet?
Das LCR-6300 ist hervorragend geeignet für die präzise Charakterisierung von passiven Bauelementen wie Induktivitäten (Spulen, Transformatoren), Kapazitäten (Kondensatoren aller Typen) und Widerständen. Seine hohe Messfrequenz macht es besonders wertvoll für die Analyse von Bauteilen, die in Hochfrequenz- und HF-Schaltungen eingesetzt werden.
Wie wird die Genauigkeit des LCR-6300 sichergestellt?
Die Genauigkeit des LCR-6300 wird durch eine Kombination aus hochwertiger Bauteileauswahl, fortschrittlicher digitaler Signalverarbeitung und einer präzisen Messtechnik erreicht. Die 4-Draht-Kelvin-Messung minimiert den Einfluss von Leitungswiderständen, was insbesondere bei Messungen niedriger Widerstandswerte entscheidend ist. Die angegebene Grundgenauigkeit von typischerweise ± 0.2% ist ein Beleg für die Zuverlässigkeit des Gerätes.
Kann das LCR-6300 auch in der Qualitätskontrolle eingesetzt werden?
Ja, das LCR-6300 eignet sich hervorragend für die Qualitätskontrolle. Seine schnelle Messgeschwindigkeit, die automatische Bauteilerkennung und die Möglichkeit, Messergebnisse zu speichern, ermöglichen eine effiziente und zuverlässige Überprüfung von Bauteilen und fertigen Platinen. Dies hilft, Ausschuss zu minimieren und die Produktqualität zu sichern.
Bietet das LCR-6300 Funktionen zur automatischen Bauteilerkennung?
Ja, das LCR-6300 verfügt in der Regel über eine automatische Bauteilerkennungsfunktion. Diese Funktion identifiziert, ob das angeschlossene Bauteil eine Induktivität, Kapazität oder ein Widerstand ist und wählt automatisch die passende Messfunktion und den optimalen Messbereich aus, was den Messvorgang erheblich vereinfacht.
Ist das LCR-6300 für den Einsatz im Feld geeignet?
Viele Modelle des LCR-6300 sind entweder mit einem integrierten Akku ausgestattet oder können über ein externes Netzteil betrieben werden. Die robuste Bauweise schützt die Elektronik vor den Widrigkeiten des Außeneinsatzes. Dies macht das LCR-6300 zu einem mobilen und flexiblen Werkzeug, das auch außerhalb des Labors zuverlässig eingesetzt werden kann.
Welche Arten von Anschlüssen werden für die Messung von Bauteilen verwendet?
Das LCR-6300 verwendet typischerweise ein 4-Draht-Kelvin-Messverfahren. Dies beinhaltet vier Anschlussklemmen: zwei zur Stromzuführung und zwei zur Spannungsabnahme direkt am zu messenden Bauteil. Dieses Verfahren minimiert den Einfluss von Leitungswiderständen und sorgt für höchste Messgenauigkeit, insbesondere bei der Messung von sehr niedrigen oder sehr hohen Impedanzen.
