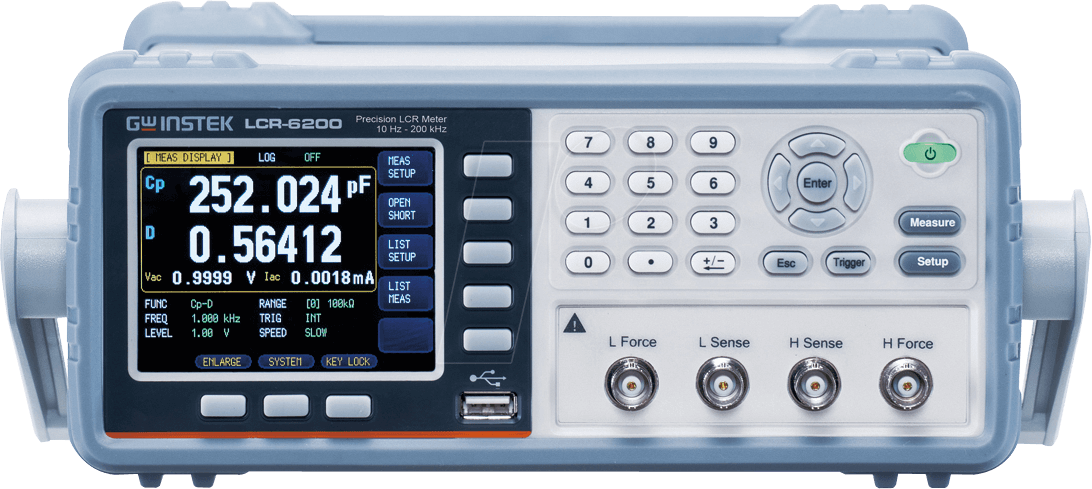

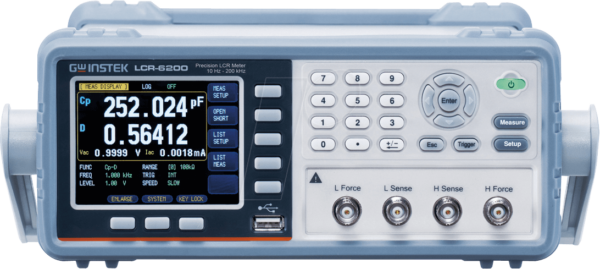

Präzise Bauteilprüfung für Profis: Das LCR-6200 LCR-Meter
Das LCR-6200 LCR-Meter ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die eine zuverlässige und genaue Messung von Induktivitäten (L), Kapazitäten (C) und Widerständen (R) von elektronischen Bauteilen benötigen. Es überwindet die Einschränkungen von einfachen Multimetern, indem es eine dedizierte und hochpräzise Messung der wesentlichen elektrischen Bauteilparameter bei verschiedenen Prüffrequenzen ermöglicht. Für alle, die auf absolute Verlässlichkeit in der Schaltungsentwicklung, Qualitätskontrolle und Reparatur angewiesen sind, bietet das LCR-6200 ein Höchstmaß an Präzision und Funktionalität.
Überlegene Messgenauigkeit und Frequenzbereich
Das LCR-6200 hebt sich von Standardlösungen durch seinen erweiterten Frequenzbereich bis zu 200 kHz ab. Dies ermöglicht die Charakterisierung von Bauteilen unter realistischeren Betriebsbedingungen und die Erkennung von Frequenzabhängigkeiten, die bei niedrigeren Frequenzen nicht sichtbar wären. Die digitale Anzeige bietet klare und gut ablesbare Messergebnisse, während die integrierte Technologie für herausragende Messgenauigkeit sorgt. Dies ist entscheidend für die Entwicklung empfindlicher Schaltungen, wo bereits geringe Abweichungen in den Bauteilwerten zu Fehlfunktionen führen können.
Kernfunktionalitäten und Anwendungsbereiche
Das LCR-6200 ist ein vielseitiges Messinstrument, das eine breite Palette von Anwendungen abdeckt:
- Elektronikentwicklung: Präzise Messung von passiven Bauteilen für Schaltungsdesign und Prototypenentwicklung.
- Qualitätskontrolle: Überprüfung der Spezifikationen von eingehenden Bauteilen und gefertigten Produkten, um Konformität sicherzustellen.
- Reparatur und Fehlersuche: Schnelle Identifizierung defekter oder außerhalb der Toleranz liegender Bauteile in komplexen Schaltungen.
- Forschung und Lehre: Veranschaulichung von Bauteilverhalten und physikalischen Prinzipien in akademischen Umgebungen.
- Fertigung: Automatisierte oder manuelle Prüfung von Bauteilen in Produktionslinien zur Sicherstellung hoher Ausbeuten.
Leistungsstarke Messtechnik für Ihre Anforderungen
Die integrierte Messtechnik des LCR-6200 wurde entwickelt, um auch die anspruchsvollsten Messaufgaben zu bewältigen. Die digitale Signalverarbeitung garantiert stabile und reproduzierbare Messergebnisse. Die Möglichkeit, bei 200 kHz zu messen, ist ein entscheidender Vorteil gegenüber vielen einfacheren LCR-Metern, die oft bei wesentlich niedrigeren Frequenzen arbeiten. Dies ermöglicht die genaue Charakterisierung von Bauteilen, die in Hochfrequenzanwendungen eingesetzt werden, wie z.B. in Audio-Verstärkern, HF-Filtern oder Schwingkreisen. Die präzise Bestimmung von L, C und R sowie des Verlustfaktors (D) und des Qualitätsfaktors (Q) erlaubt eine tiefgreifende Analyse des Bauteilverhaltens.
Technische Spezifikationen und Konstruktion
Das LCR-6200 zeichnet sich durch seine robuste Konstruktion und seine benutzerfreundliche Bedienung aus. Das digitale Display liefert jederzeit klare und exakte Messergebnisse. Die Anzeigefunktionen sind intuitiv gestaltet, um eine schnelle und effiziente Datenerfassung zu ermöglichen. Die interne Elektronik ist auf Langlebigkeit und Präzision ausgelegt, was das Gerät zu einem zuverlässigen Werkzeug für den professionellen Einsatz macht.
| Merkmal | Beschreibung |
|---|---|
| Gerätetyp | Digitales LCR-Messgerät |
| Modellbezeichnung | LCR-6200 |
| Maximale Prüffrequenz | 200 kHz |
| Messparameter | Induktivität (L), Kapazität (C), Widerstand (R), Verlustfaktor (D), Qualitätsfaktor (Q) |
| Anzeige | Hochauflösendes digitales Display |
| Stromversorgung | Netzbetrieb (Details siehe Handbuch) |
| Konstruktion | Robuster Metallrahmen mit stoßfesten Seitenkappen für erhöhte Haltbarkeit im Feldeinsatz. Ergonomische Tastenanordnung für einfache Bedienung. |
| Präzision | Hohe Grundgenauigkeit für verlässliche Messergebnisse in kritischen Anwendungen. Kalibrierungsoptionen für langfristige Stabilität. |
Vorteile des LCR-6200 im Detail
- Erweiterter Frequenzbereich: Ermöglicht die Charakterisierung von Bauteilen bei bis zu 200 kHz und deckt somit ein breiteres Spektrum an Anwendungen ab als herkömmliche LCR-Meter.
- Hohe Messgenauigkeit: Liefert präzise und wiederholbare Ergebnisse, die für professionelle Anwendungen unerlässlich sind.
- Umfassende Parameter: Misst nicht nur L, C und R, sondern auch D und Q, was eine tiefere Analyse des Bauteilverhaltens ermöglicht.
- Intuitive Bedienung: Klare digitale Anzeige und logisch angeordnete Bedienelemente vereinfachen die Handhabung und reduzieren Einarbeitungszeit.
- Robuste Bauweise: Entwickelt für den professionellen Einsatz, widersteht das Gerät den Anforderungen von Labor und Feld.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von der Entwicklung bis zur Wartung.
- Signalintegrität: Die fortgeschrittene Schaltungstechnologie minimiert Störeinflüsse und sorgt für reine Messsignale.
Anwendungsbeispiele für das LCR-6200
Das LCR-6200 ist ein unverzichtbares Werkzeug in vielen Bereichen der Elektronik- und Elektrotechnik:
- HF-Schaltungen: Bestimmung der Induktivität von Spulen und Kapazität von Kondensatoren in Radiofrequenz- und Mikrowellenschaltungen, wo Frequenzgang eine kritische Rolle spielt.
- Audio-Entwicklung: Präzise Auswahl von Kondensatoren und Spulen für Frequenzweichen und Filter in hochwertigen Audiosystemen.
- Stromversorgungsdesign: Messung von Glättungsdrosseln und Eingangskondensatoren zur Optimierung der Effizienz und Reduzierung von Ripple.
- Passive Bauteil-Charakterisierung: Detaillierte Analyse des Verhaltens von Widerständen, Kondensatoren und Induktivitäten unter verschiedenen Bedingungen.
- Fehlersuche in Leiterplatten: Schnelle Erkennung von defekten Bauteilen, die zu Ausfällen in komplexen elektronischen Geräten führen.
- Industrielle Automatisierung: Integration in Prüfstände zur automatisierten Qualitätskontrolle von elektronischen Komponenten.
Häufig gestellte Fragen (FAQ) zu LCR-6200 – LCR-Meter LCR-6200, digital, 200 kHz
Was ist der Hauptvorteil des LCR-6200 gegenüber einem einfachen Multimeter?
Der Hauptvorteil des LCR-6200 liegt in seiner spezialisierten Funktion und der Fähigkeit, Induktivitäten (L), Kapazitäten (C) und Widerstände (R) mit hoher Präzision und bei verschiedenen Prüffrequenzen, bis zu 200 kHz, zu messen. Ein einfaches Multimeter kann diese Parameter oft nur rudimentär oder gar nicht messen und bietet nicht die notwendige Genauigkeit für professionelle Anwendungen.
Für wen ist das LCR-6200 besonders geeignet?
Das LCR-6200 ist ideal für Elektronikentwickler, Ingenieure, Techniker in der Qualitätskontrolle und Wartung sowie für fortgeschrittene Hobbyisten, die präzise Messungen von passiven Bauteilen für Schaltungsdesign, Fehlersuche und Bauteilcharakterisierung benötigen.
Welche Prüffrequenzen kann das LCR-6200 unterstützen?
Das LCR-6200 unterstützt eine Reihe von Prüffrequenzen bis zu einem Maximum von 200 kHz. Dies ermöglicht eine flexible Charakterisierung von Bauteilen über einen breiten Frequenzbereich.
Kann das LCR-6200 auch den Verlustfaktor (D) und den Qualitätsfaktor (Q) messen?
Ja, neben den Grundparametern L, C und R misst das LCR-6200 auch den Verlustfaktor (D) und den Qualitätsfaktor (Q). Diese Werte sind entscheidend für die Bewertung der Güte und des Effizienzverlusts von Spulen und Kondensatoren.
Ist das LCR-6200 für den Einsatz im Labor und auf Reisen geeignet?
Das LCR-6200 ist mit einer robusten Konstruktion gefertigt, die eine hohe Haltbarkeit gewährleistet. Dies macht es zu einem zuverlässigen Instrument sowohl für den stationären Einsatz im Labor als auch für den mobilen Einsatz vor Ort.
Welche Arten von Bauteilen können mit dem LCR-6200 gemessen werden?
Mit dem LCR-6200 können Sie primär passive elektronische Bauteile wie Widerstände, Kondensatoren und Induktivitäten messen. Es ist jedoch wichtig, die spezifischen Toleranzen und Messbereiche des Geräts für die zu prüfenden Bauteile zu beachten.
Wie wird die Genauigkeit des LCR-6200 gewährleistet?
Die Genauigkeit des LCR-6200 wird durch seine fortschrittliche digitale Messtechnik und die sorgfältige Kalibrierung während des Herstellungsprozesses gewährleistet. Für höchste Präzision über längere Zeiträume sind regelmäßige Kalibrierungen empfohlen.
