Präzise Komponentenanalyse mit dem LCR-6020 LCR-Meter
Für Ingenieure, Techniker und Hobbyisten, die auf höchste Präzision bei der Messung von Induktivität (L), Kapazität (C) und Widerstand (R) angewiesen sind, bietet das LCR-6020 LCR-Meter eine überlegene Lösung. Dieses digitale Messgerät löst das Problem ungenauer oder zeitaufwändiger Bauteilcharakterisierungen und ermöglicht eine schnelle und verlässliche Identifikation und Bewertung elektronischer Komponenten, was es zur idealen Wahl für Entwicklungsabteilungen, Qualitätskontrollen und anspruchsvolle Reparaturwerkstätten macht.
Überragende Leistung und Zuverlässigkeit des LCR-6020

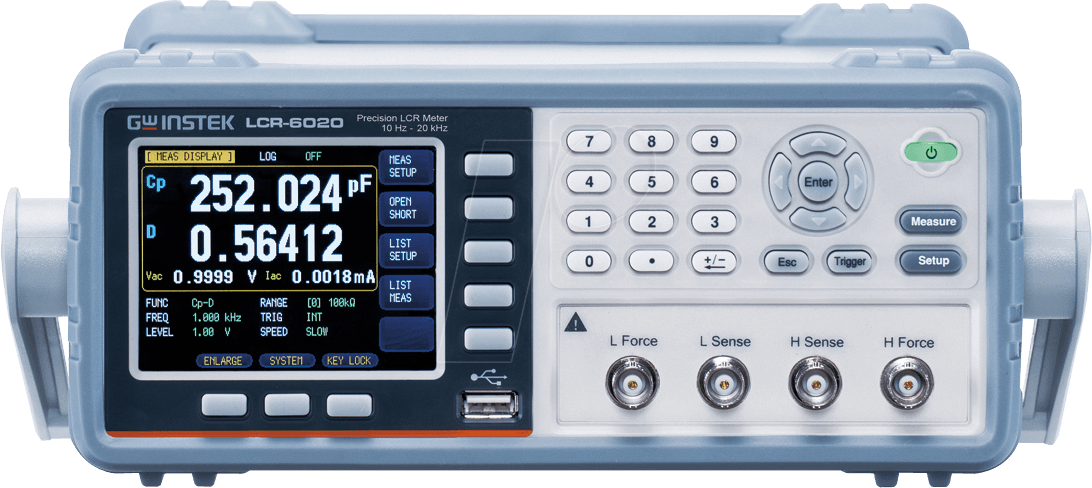

Das LCR-6020 digitale LCR-Meter mit einer Messfrequenz von 20 kHz setzt neue Maßstäbe in der Präzision und Benutzerfreundlichkeit. Im Gegensatz zu Standardlösungen, die oft Kompromisse bei der Genauigkeit oder dem Frequenzbereich eingehen, liefert das LCR-6020 konsistent verlässliche Ergebnisse. Seine digitale Anzeige minimiert Ablesefehler und die integrierte Technologie gewährleistet eine hohe Stabilität der Messwerte, selbst unter variierenden Umgebungsbedingungen. Dies macht es zu einem unverzichtbaren Werkzeug für jeden, der sich auf exakte Bauteildaten verlassen muss.
Fundamentale Messfähigkeiten
Das LCR-6020 ist darauf ausgelegt, die Kernparameter von elektronischen Bauteilen mit höchster Genauigkeit zu erfassen. Seine Fähigkeit, Induktivität, Kapazität und Widerstand zu messen, bildet die Grundlage für eine fundierte Bauteilbewertung.
- Induktivitätsmessung (L): Erfasst die Fähigkeit einer Spule, magnetische Felder zu speichern, eine kritische Größe für Transformatoren, Filter und Oszillatorschaltungen.
- Kapazitätsmessung (C): Bestimmt die Fähigkeit eines Kondensators, elektrische Ladung zu speichern, essenziell für Filter, Energiespeicher und Zeitgeberschaltungen.
- Widerstandsmessung (R): Misst den elektrischen Widerstand von Bauteilen, wichtig für Stromregelungen, Spannungsteiler und als Lastwiderstand.
Optimierte Messfrequenz für breite Anwendungsgebiete
Die Auswahl der Messfrequenz hat signifikanten Einfluss auf die Messergebnisse von L-, C- und R-Komponenten. Die 20 kHz Messfrequenz des LCR-6020 wurde strategisch gewählt, um eine breite Palette von Bauteilen und Schaltungen präzise zu charakterisieren.
- Relevanz für Spulen: Bei 20 kHz werden parasitäre Effekte wie die Selbstresonanzfrequenz (SRF) von Spulen besser berücksichtigt als bei niedrigeren Frequenzen, was zu aussagekräftigeren Induktivitätswerten führt.
- Kondensatoranalyse: Diese Frequenz ermöglicht eine effektive Messung des ESR (Equivalent Series Resistance) und der Kapazität von verschiedenen Kondensatortypen, was für die Schaltungsperformance entscheidend ist.
- Breites Spektrum an Bauteilen: Viele passive Komponenten, von kleinen SMD-Widerständen bis hin zu größeren Spulen und Kondensatoren, zeigen bei 20 kHz charakteristische und repräsentative Messwerte.
Digitale Präzision und Benutzerfreundlichkeit
Die digitale Technologie des LCR-6020 LCR-Meters revolutioniert die Art und Weise, wie Messungen durchgeführt und interpretiert werden. Klare, numerische Anzeigen reduzieren menschliche Fehlerquellen und ermöglichen eine schnelle Erfassung der Messergebnisse.
- Intuitive Bedienung: Einfache Tastenbelegung und ein klares Display sorgen für eine unkomplizierte Handhabung, auch für weniger erfahrene Anwender.
- Hohe Ablesbarkeit: Das digitale Display bietet gestochen scharfe Zahlen, die auch bei wechselnden Lichtverhältnissen gut lesbar sind.
- Automatisierte Bereichswahl: Eine intelligente automatische Bereichswahl minimiert den manuellen Einstellaufwand und stellt sicher, dass immer der optimale Messbereich für genaue Ergebnisse gewählt wird.
Technische Spezifikationen und Konstruktion
Das LCR-6020 LCR-Meter zeichnet sich durch eine robuste Bauweise und sorgfältig ausgewählte Komponenten aus, die Langlebigkeit und Verlässlichkeit im professionellen Einsatz garantieren.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | LCR-6020 |
| Typ | Digitales LCR-Meter |
| Maximale Messfrequenz | 20 kHz |
| Anzeigetyp | Digital (LCD) |
| Grundgenauigkeit | Typischerweise ± 0.2% (abhängig von Parameter und Messbereich) |
| Messparameter | Induktivität (L), Kapazität (C), Widerstand (R) |
| Betriebstemperaturbereich | 0 °C bis 40 °C |
| Lagerungstemperaturbereich | -20 °C bis 60 °C |
| Stromversorgung | Netzbetrieb (AC) oder Batterien (abhängig von Ausführung, typischerweise AA/AAA oder externe Stromversorgung) |
| Anschlussart | Kelvin-Klemmen oder integrierte Messleitungen für präzise 4-Leiter-Messungen |
Erweiterte Anwendungsbereiche und Vorteile
Das LCR-6020 ist mehr als nur ein Messgerät; es ist ein Werkzeug, das die Effizienz und Qualität in zahlreichen technischen Disziplinen steigert. Von der grundlegenden Bauteilprüfung bis hin zur komplexen Schaltungsanalyse eröffnet es neue Möglichkeiten.
- Qualitätskontrolle: Verifizieren Sie die Spezifikationen eingehender Bauteile und stellen Sie sicher, dass alle Komponenten den geforderten Toleranzen entsprechen. Dies ist unerlässlich, um Fehler in der Produktion zu vermeiden.
- Entwicklung und Prototyping: Charakterisieren Sie schnell und präzise alle passiven Komponenten in Ihrem Design. Verstehen Sie das Verhalten von Spulen und Kondensatoren unter realistischen Bedingungen, um Ihre Schaltungen zu optimieren.
- Reparatur und Fehlersuche: Identifizieren Sie defekte oder unterdimensionierte Bauteile in bestehenden Schaltungen. Die genaue Messung von L, C und R ist oft der Schlüssel zur schnellen und korrekten Diagnose von Problemen.
- Lehrmittel: Für Bildungseinrichtungen und Trainingszentren bietet das LCR-6020 eine zuverlässige und leicht verständliche Plattform, um Studierenden die Grundlagen der Elektrotechnik und die Charakterisierung von Bauteilen näherzubringen.
- Spezialisierte Anwendungen: In Bereichen wie der Audiotechnik, Filterdesign oder HF-Schaltungen ist die präzise Kenntnis der Bauteilparameter entscheidend für die Erzielung der gewünschten Leistung und Klangqualität.
Umfassende Messmöglichkeiten mit dem LCR-6020
Das LCR-6020 geht über die reine Anzeige von L-, C- und R-Werten hinaus und bietet durchdachte Funktionen, die den Messprozess optimieren und tiefere Einblicke ermöglichen.
- ESR-Messung (Equivalent Series Resistance): Bei Kondensatoren ist der ESR ein kritischer Parameter, der die Effizienz und Lebensdauer beeinflusst. Das LCR-6020 liefert präzise ESR-Werte bei der definierten Frequenz, was für die Beurteilung der Kondensatorgüte unerlässlich ist.
- Dämpfungsfaktor (Q-Faktor): Für Spulen und Kondensatoren gibt der Dämpfungsfaktor Aufschluss über deren Güte und Energieverluste. Ein hoher Q-Faktor signalisiert geringe Verluste, was für viele Anwendungen wünschenswert ist.
- Phasenwinkel (θ): Die Messung des Phasenwinkels zwischen Spannung und Strom liefert zusätzliche Informationen über das reaktive Verhalten einer Komponente und hilft bei der genauen Charakterisierung komplexer Impedanzen.
- Serienersatzwiderstand (ESR): Für Spulen und Kondensatoren liefert das Gerät auch den Serienersatzwiderstand, was für die Analyse von Verlusten und Effizienz von großer Bedeutung ist.
FAQ – Häufig gestellte Fragen zu LCR-6020 – LCR-Meter LCR-6020, digital, 20 kHz
Was sind die Hauptanwendungsgebiete für das LCR-6020 LCR-Meter?
Das LCR-6020 ist ideal für die Qualitätskontrolle von elektronischen Bauteilen, die Entwicklung und das Prototyping von Schaltungen, die Fehlersuche und Reparatur von Geräten sowie für Lehrzwecke in der Elektronik. Es unterstützt Ingenieure, Techniker und Hobbyisten gleichermaßen.
Welche Arten von Bauteilen kann ich mit dem LCR-6020 messen?
Sie können eine breite Palette von passiven elektronischen Bauteilen messen, darunter Widerstände, Kondensatoren (Elektrolytkondensatoren, Keramikkondensatoren, Tantalkondensatoren etc.) und Spulen (Induktivitäten). Das Gerät misst ihre jeweiligen Hauptparameter wie Widerstand (R), Kapazität (C) und Induktivität (L) sowie ergänzende Werte wie ESR und den Q-Faktor.
Warum ist die Messfrequenz von 20 kHz beim LCR-6020 wichtig?
Eine Messfrequenz von 20 kHz ist ein guter Kompromiss, um viele gängige Bauteilcharakteristiken repräsentativ zu erfassen. Sie ermöglicht eine genauere Messung des ESR von Kondensatoren und berücksichtigt parasitäre Effekte bei Spulen besser als sehr niedrige Frequenzen, was zu aussagekräftigeren Ergebnissen führt.
Wie unterscheidet sich das LCR-6020 von einfacheren Multimetern?
Während ein Multimeter grundlegende Messungen wie Spannung, Strom und Widerstand durchführen kann, ist ein LCR-Meter speziell für die präzise Messung von Induktivität, Kapazität und des ESR von Komponenten optimiert. Das LCR-6020 bietet spezialisierte Messfunktionen und höhere Genauigkeit für diese spezifischen Parameter.
Ist das LCR-6020 für den professionellen Einsatz geeignet?
Ja, das LCR-6020 ist aufgrund seiner präzisen Messfähigkeiten, der robusten Bauweise und der Zuverlässigkeit der Messergebnisse für den professionellen Einsatz in Entwicklungsabteilungen, Reparaturwerkstätten und der Qualitätskontrolle konzipiert.
Wie wird das LCR-6020 mit Strom versorgt?
Das LCR-6020 wird typischerweise über einen Netzanschluss (AC-Adapter) mit Strom versorgt, was eine konstante und zuverlässige Stromversorgung während des Betriebs gewährleistet. Einige Modelle können auch über Batterien betrieben werden, was die Mobilität erhöht. Bitte überprüfen Sie die spezifischen Produktdetails für die genaue Stromversorgung.
Was bedeutet die Angabe „Kelvin-Klemmen“ oder „4-Leiter-Messung“?
Kelvin-Klemmen oder eine 4-Leiter-Messung sind entscheidend für die genaue Messung von niedrigen Widerstandswerten und Impedanzen. Sie minimieren den Einfluss des Widerstands der Messleitungen selbst auf das Messergebnis, indem sie den Strom über zwei Leitungen einspeisen und die Spannung über zwei separate, eng anliegende Leitungen abgreifen. Dies gewährleistet höchste Präzision bei der Messung von Bauteilen.
