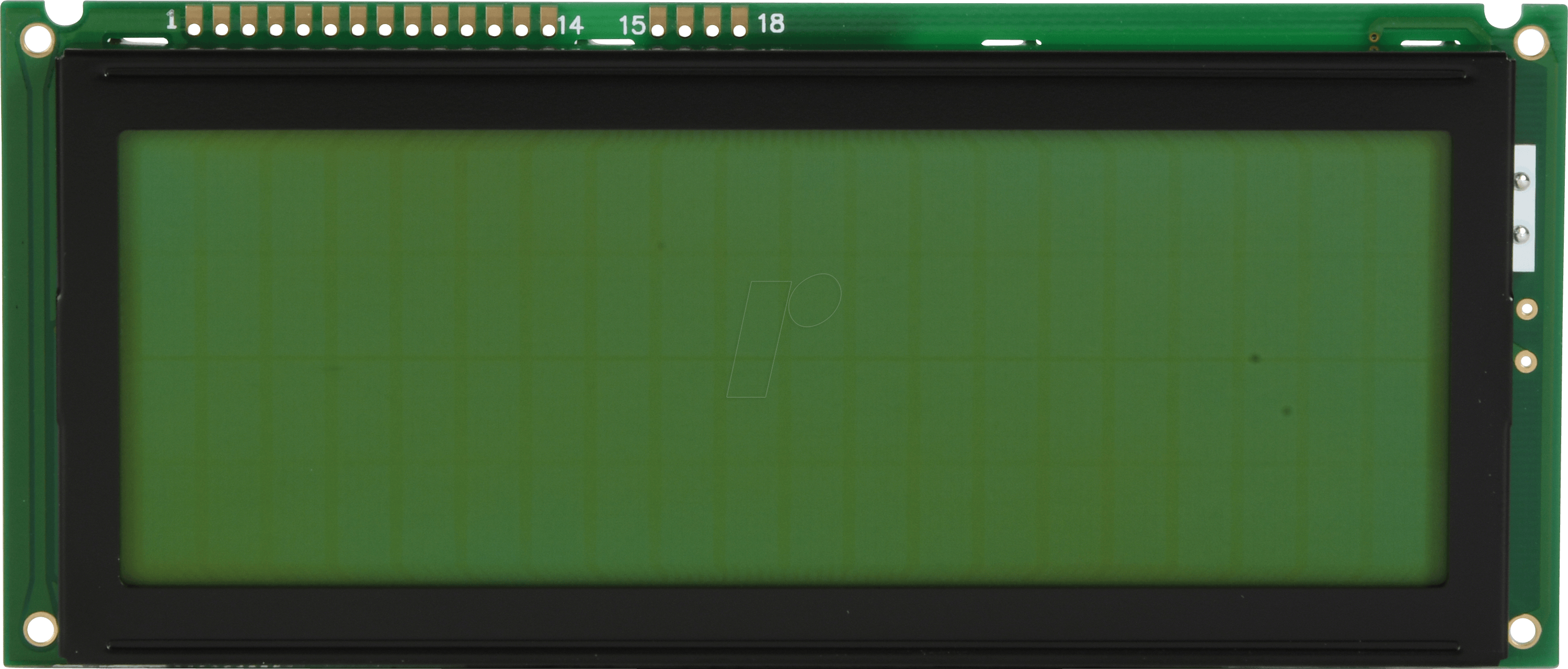

Präzise Anzeige für Ihre Projekte: Das LCD-PM 4×20-9A Modul
Sie benötigen eine zuverlässige und klare Anzeige für Ihre elektronischen Projekte, Prototypen oder eingebetteten Systeme? Das LCD-PM 4×20-9A bietet mit seiner 4 Zeilen und 20 Zeichen Konfiguration eine exzellente Lesbarkeit und Vielseitigkeit, um Daten, Statusmeldungen oder Benutzereingaben effektiv darzustellen. Speziell für Entwickler, Hobbyisten und Ingenieure konzipiert, die Wert auf eine performante und gut integrierbare Anzeige legen.
Das LCD-PM 4×20-9A: Überlegenheit durch durchdachtes Design
Das LCD-PM 4×20-9A hebt sich von generischen LCD-Modulen durch seine optimierte Darstellung und integrierten Eigenschaften ab. Die kompakte Bauhöhe von nur 9,2 mm ermöglicht den Einsatz auch in beengten Platzverhältnissen. Die charakteristische gelb-grüne (ge/gn) Hintergrundbeleuchtung sorgt für eine exzellente Ablesbarkeit unter diversen Lichtbedingungen, ohne zu blenden. Dies macht es zur idealen Wahl, wenn eine klare, konsistente und unkomplizierte Datenausgabe gefordert ist.
Umfassende Funktionalität und Einsatzmöglichkeiten
Dieses LCD-Modul ist mehr als nur ein Display; es ist eine Komponente, die Ihre Interaktion mit technischen Systemen vereinfacht. Die 4×20-Zeichen-Auflösung ist ideal für Menüführungen, die Anzeige von Messwerten, Statusinformationen oder einfachen Textnachrichten. Dank der etablierten Schnittstellenintegration lässt es sich problemlos mit einer Vielzahl von Mikrocontrollern und Entwicklungsumgebungen verbinden, was die Implementierungszeit signifikant verkürzt.
Hervorragende Eigenschaften auf einen Blick
- Klare Darstellung: 4 Zeilen zu je 20 Zeichen bieten ausreichend Platz für informative Textausgaben.
- Optimale Ablesbarkeit: Die gelb-grüne Hintergrundbeleuchtung (ge/gn) gewährleistet gute Lesbarkeit auch bei schwacher Umgebungsbeleuchtung.
- Kompaktes Design: Mit einer Bauhöhe von nur 9,2 mm passt das Modul auch in flache Gehäuse und Gehäuse mit begrenztem Bauraum.
- Einfache Ansteuerung: Standardisierte Schnittstellen ermöglichen eine problemlose Anbindung an gängige Mikrocontroller-Plattformen.
- Zuverlässige Leistung: Gebaut für Langlebigkeit und konstante Performance in verschiedenen Umgebungsbedingungen.
- Vielseitige Anwendungsbereiche: Von industriellen Steuerungen über Laborelektronik bis hin zu Hobby-Projekten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | LCD-Modul |
| Modellbezeichnung | LCD-PM 4×20-9A |
| Zeichenanzahl | 4 Zeilen x 20 Zeichen |
| Display-Technologie | Gedruckte Schaltung mit Flüssigkristallanzeige |
| Hintergrundbeleuchtung | Integrierte gelb-grüne (ge/gn) Hintergrundbeleuchtung |
| Bauhöhe | 9,2 mm |
| Schnittstelle | Kompatibel mit Standard-LCD-Controller-Schnittstellen (z.B. HD44780-kompatibel) |
| Betriebsspannung | Typischerweise 5V (Details im Datenblatt zu prüfen) |
| Anwendungsbereiche | Prototyping, Embedded Systems, Mess- und Regeltechnik, DIY-Elektronik, Informationsanzeigen |
Erweiterte Informationen zur Integration und Nutzung
Die Integration des LCD-PM 4×20-9A in Ihre Projekte gestaltet sich dank der weit verbreiteten HD44780-kompatiblen Steuerung unkompliziert. Dies bedeutet, dass Sie auf eine Fülle von Bibliotheken und Codebeispielen für Mikrocontroller wie Arduino, Raspberry Pi, ESP32 und viele andere zurückgreifen können. Die Ansteuerung erfolgt üblicherweise über parallele oder serielle Schnittstellen, wobei die parallele Ansteuerung mehr Geschwindigkeit und Flexibilität bietet, während die serielle Variante (oft über I2C oder SPI mit einem entsprechenden Konverter) Pins spart.
Die gelb-grüne Hintergrundbeleuchtung ist nicht nur ein optisches Merkmal, sondern wurde bewusst gewählt, um eine optimale Balance zwischen Helligkeit und Stromverbrauch zu bieten. Diese Farbe ist für das menschliche Auge oft ermüdungsärmer als beispielsweise rein weiße oder blaue LEDs, was bei langen Betriebszeiten von Vorteil ist. Die Helligkeit der Hintergrundbeleuchtung kann bei vielen Modulen über einen separaten Pin oder durch PWM (Pulsweitenmodulation) gesteuert werden, um die Anzeige an die spezifischen Umgebungsbedingungen anzupassen.
Die kompakte Bauhöhe von 9,2 mm ist ein entscheidender Faktor für das Gehäusedesign. Sie ermöglicht die Realisierung von schlanken Geräten, bei denen jeder Millimeter zählt. Dies ist besonders relevant in Bereichen wie Medizintechnik, Haushaltsgeräten, mobilen Messgeräten oder im industriellen Steuerungsbau, wo die Integration von Komponenten in bestehende oder neu entwickelte Gehäuse eine hohe Priorität hat.
Die Zeichenmatrix von 4 Zeilen und 20 Zeichen ist ein bewährter Standard, der eine gute Lesbarkeit von Informationen ermöglicht, ohne dass der Text zu stark gekürzt werden muss. Dies ist ideal für die Anzeige von Menüpunkten, Statusmeldungen, Parametern von Messgeräten oder einfachen Benutzeroberflächen. Im Vergleich zu kleineren Displays bietet es eine deutlich verbesserte Informationsdichte, während es im Vergleich zu größeren Grafikeinheiten einfacher und ressourcenschonender anzusteuern ist.
Die Zuverlässigkeit dieses LCD-Moduls beruht auf der robusten Technologie von Flüssigkristallanzeigen, die für ihre Langlebigkeit und Stabilität bekannt sind. Die sorgfältige Auswahl der Komponenten und die präzise Fertigung stellen sicher, dass das Modul auch unter wechselnden Temperaturbedingungen und bei kontinuierlicher Beanspruchung seine Funktion zuverlässig erfüllt. Die spezifischen Temperaturbereiche und Lebensdauerangaben sind im technischen Datenblatt des Herstellers zu finden und unterstreichen die professionelle Ausrichtung dieses Produkts.
FAQ – Häufig gestellte Fragen zu LCD-PM 4×20-9A – LCD-Modul, 4×20, H:9,2mm, ge/gn, m.Bel.
Kann ich das LCD-Modul mit jedem Mikrocontroller verwenden?
Ja, das LCD-PM 4×20-9A ist mit einer HD44780-kompatiblen Schnittstelle ausgestattet, was es mit praktisch allen gängigen Mikrocontrollern wie Arduino, Raspberry Pi, ESP32, PIC, AVR und vielen anderen kompatibel macht. Es sind lediglich die entsprechenden digitalen Pins zur Ansteuerung und Datenübertragung erforderlich.
Wie hell ist die gelb-grüne Hintergrundbeleuchtung?
Die Helligkeit der gelb-grünen Hintergrundbeleuchtung ist für eine gute Ablesbarkeit unter typischen Umgebungsbedingungen optimiert. Viele Controller-Chips und Bibliotheken ermöglichen die Einstellung der Helligkeit der Hintergrundbeleuchtung, oft auch über PWM, um sie an spezifische Anforderungen anzupassen.
Ist eine spezielle Software oder ein Treiber notwendig?
Für die Ansteuerung des Displays sind keine speziellen Treiber im herkömmlichen Sinne notwendig. Die Steuerung erfolgt über digitale Signale, die von Ihrem Mikrocontroller gesendet werden. Für die meisten Plattformen gibt es fertige Bibliotheken (z.B. die LiquidCrystal-Bibliothek für Arduino), die die Programmierung erheblich vereinfachen.
Welche Spannung wird für den Betrieb benötigt?
Das LCD-PM 4×20-9A wird typischerweise mit 5 Volt (V) Gleichspannung betrieben. Es ist jedoch ratsam, immer das spezifische Datenblatt des Herstellers für exakte Angaben zur Betriebsspannung und Stromaufnahme zu konsultieren, da es leichte Abweichungen geben kann.
Wie wird die Hintergrundbeleuchtung mit Strom versorgt?
Die Hintergrundbeleuchtung wird in der Regel über separate Anschlusspins gesteuert und mit Strom versorgt. Oft ist ein Widerstand integriert oder muss extern angeschlossen werden, um den optimalen Stromfluss zu gewährleisten und die Lebensdauer der LEDs zu maximieren. Details hierzu finden Sie im technischen Datenblatt.
Kann ich die Schriftart oder die Zeichen ändern?
Dieses LCD-Modul unterstützt eine Standard-Zeichensatzmatrix, die für alphanumerische Zeichen und einige Symbole ausgelegt ist. Die Veränderung der Schriftart im Sinne von Fonts ist bei diesen Modulen nicht vorgesehen. Es besteht jedoch die Möglichkeit, benutzerdefinierte Zeichen zu definieren und auf dem Display darzustellen.
Ist das Modul für den Einsatz in rauen Umgebungen geeignet?
LCD-Module dieser Art sind für den Einsatz in vielen Umgebungen geeignet, jedoch ist ihre Beständigkeit gegenüber extremen Temperaturen, hoher Feuchtigkeit oder mechanischen Stößen begrenzt. Für sehr raue industrielle Umgebungen sind oft spezielle, robuster gefertigte oder geschützte Displays erforderlich. Bitte prüfen Sie die Temperaturbereiche und Schutzklassen im Datenblatt.
