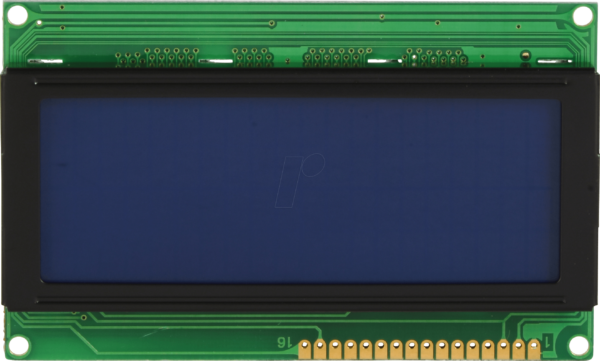

Präzision und Klarheit: Das LCD-Modul 4×20 Zeichen mit Hintergrundbeleuchtung für Ihre Projekte
Sie suchen nach einer zuverlässigen und gut ablesbaren Anzeige für Ihre elektronischen Projekte, Prototypen oder Steuerungen? Das LCD-PM 4X20-6 B ist die ideale Lösung, um numerische und textbasierte Informationen übersichtlich darzustellen. Mit seinem 4×20 Zeichen-Format und der integrierten Hintergrundbeleuchtung eignet es sich perfekt für Entwickler, Hobbyisten und Ingenieure, die Wert auf klare Darstellungen und einfache Integration legen.
Umfassende Vorteile des LCD-PM 4X20-6 B LCD-Moduls
Dieses LCD-Modul zeichnet sich durch seine hervorragende Lesbarkeit, seine kompakte Bauweise und seine einfache Ansteuerung aus. Es überwindet die Einschränkungen einfacherer Displays durch die Möglichkeit, komplexe Daten und Menüs darzustellen, während die integrierte Beleuchtung eine problemlose Ablesbarkeit auch bei ungünstigen Lichtverhältnissen gewährleistet. Die geringe Bauhöhe von nur 6,4 mm ermöglicht den Einsatz in Gehäusen mit begrenztem Platzangebot.
- Hervorragende Lesbarkeit: Klare Darstellung von 4 Zeilen mit je 20 Zeichen im blauen Schriftzug auf weißem Hintergrund.
- Integrierte Hintergrundbeleuchtung: Ermöglicht den Betrieb und die Ablesung auch in dunklen Umgebungen.
- Kompakte Bauform: Mit einer Höhe von nur 6,4 mm ideal für platzsparende Anwendungen.
- Universelle Kompatibilität: Standardmäßige Schnittstellen machen die Anbindung an gängige Mikrocontroller einfach.
- Robuste Konstruktion: Gewährleistet Zuverlässigkeit im Dauereinsatz.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Messgeräte, Steuerungen, Informationsanzeigen und mehr.
- Geringer Stromverbrauch: Effiziente Energieversorgung für batteriebetriebene Geräte.
Technische Spezifikationen im Detail
Das LCD-PM 4X20-6 B ist ein zeichenorientiertes LCD-Modul, das auf der weit verbreiteten HD44780-kompatiblen Controller-Architektur basiert. Diese bietet eine breite Akzeptanz und eine Fülle von verfügbaren Bibliotheken für verschiedene Mikrocontroller-Plattformen wie Arduino, Raspberry Pi und viele andere. Die Ansteuerung kann sowohl im 4-Bit- als auch im 8-Bit-Modus erfolgen, was Flexibilität bei der Pinbelegung und der Implementierung bietet.
| Merkmal | Beschreibung |
|---|---|
| Display-Typ | Zeichenorientiertes LCD-Modul (Liquid Crystal Display) |
| Zeichenanzahl | 4 Zeilen x 20 Zeichen |
| Display-Farbe | Blauer Schriftzug (Vorne) auf weißem Hintergrund (Hinten) |
| Hintergrundbeleuchtung | Ja, integriert (typischerweise LED-basiert für gleichmäßige Ausleuchtung) |
| Bauhöhe | 6,4 mm |
| Controller-Typ | HD44780-kompatibel oder äquivalent |
| Schnittstelle | Parallele Schnittstelle (4-Bit oder 8-Bit Modus) |
| Betriebsspannung | Typischerweise 5V DC (kann je nach spezifischem Datenblatt variieren) |
| Zeichensatz | Standard-ASCII und erweiterte Zeichensätze (abhängig vom Controller) |
| Modulabmessungen (ca.) | Breite: ca. 98 mm, Höhe: 64 mm, Tiefe: 6,4 mm (ohne Pins) |
| Anwendungsbereiche | Elektronische Prototypen, DIY-Projekte, Industrieautomation, Messgeräte, Hobby-Elektronik, Lernplattformen. |
| Material der Anzeige | Flüssigkristallschicht hinter einer Polarisationsfolie und Glas-Substrat. |
Maximale Anwendungsflexibilität durch intelligente Schnittstellen
Die Parallelschnittstelle des LCD-PM 4X20-6 B ermöglicht eine direkte Kommunikation mit einer Vielzahl von Mikrocontrollern. Durch die Unterstützung des 4-Bit-Modus wird die Anzahl der benötigten I/O-Pins des Mikrocontrollers reduziert, was besonders auf plattformen mit begrenzten Ressourcen wie dem Arduino Nano oder ESP8266 von Vorteil ist. Der 8-Bit-Modus bietet hingegen eine schnellere Datenübertragung, falls mehr Pins zur Verfügung stehen.
Die programmierbaren Befehle des integrierten Controllers ermöglichen die einfache Anzeige von Text, Zahlen, Symbolen und sogar einfachen Grafiken durch die Definition von benutzerdefinierten Zeichen. Dies eröffnet ein breites Spektrum an Gestaltungsmöglichkeiten für Ihre Benutzeroberflächen. Die Ansteuerung erfolgt typischerweise über eine Reihe von Befehlen wie Clear Display, Return Home, Set DDRAM Address, Write Data to DDRAM und Read Busy Flag.
Optimale Integration in Ihre Hardware-Umgebung
Die physische Integration des LCD-PM 4X20-6 B ist dank seiner Standardabmessungen und der gut zugänglichen Pin-Header unkompliziert. Die geringe Bauhöhe von 6,4 mm erlaubt den Einbau in flache Gehäuse oder auf Platinen, wo Platz eine kritische Rolle spielt. Die Hintergrundbeleuchtung wird in der Regel über zwei Pins separat angesteuert und kann je nach Bedarf ein- oder ausgeschaltet oder in ihrer Helligkeit moduliert werden, um den Energieverbrauch zu optimieren.
Für eine stabile und zuverlässige Verbindung empfehlen wir die Verwendung von hochwertigen Jumper-Kabeln oder einer direkten Lötverbindung auf einer Lochrasterplatine oder einer spezialisierten Breakout-Platine. Die Anordnung der Pins ist standardisiert und umfasst typischerweise VSS (Masse), VDD (Stromversorgung), V0 (Kontrastregelung), RS (Register Select), R/W (Read/Write), Enable (Takt), D0-D7 (Datenleitungen) und Anschlüsse für die Hintergrundbeleuchtung (A/K oder Anode/Kathode).
Der entscheidende Unterschied: Warum LCD-PM 4X20-6 B?
Während es eine Vielzahl von LCD-Modulen auf dem Markt gibt, hebt sich das LCD-PM 4X20-6 B durch eine sorgfältige Kombination aus bewährter Technologie, hoher Verarbeitungsqualität und praktischen Designmerkmalen ab. Die HD44780-Kompatibilität garantiert eine breite Software-Unterstützung, sodass Sie nicht bei Null anfangen müssen. Die klare Kontrastdarstellung und die effektive Hintergrundbeleuchtung sind nicht nur kosmetisch, sondern essentiell für die Benutzerfreundlichkeit und die Funktionalität in realen Anwendungen. Im Vergleich zu grafischen Displays, die oft eine komplexere Ansteuerung und mehr Speicher benötigen, bietet dieses Modul eine kostengünstige und performante Lösung für textbasierte Informationsausgaben. Die geringe Bauhöhe ist ein weiterer kritischer Vorteil für kompakte Designs, bei denen Standardmodule einfach zu groß wären.
FAQ – Häufig gestellte Fragen zu LCD-PM 4X20-6 B – LCD-Modul, 4×20, H:6,4mm, bl/ws, m.Bel.
Wie wird der Kontrast des LCD-Moduls eingestellt?
Der Kontrast des LCD-Moduls wird üblicherweise über ein Potentiometer (Drehwiderstand) eingestellt, das an den V0-Pin angeschlossen wird. Je nach Verdrahtung kann dies ein externes Potentiometer sein oder ein auf der Rückseite des Moduls integriertes.
Welche Mikrocontroller sind mit diesem LCD-Modul kompatibel?
Das LCD-PM 4X20-6 B ist aufgrund seiner HD44780-kompatiblen Steuerung mit nahezu allen gängigen Mikrocontrollern wie Arduino (Uno, Mega, Nano), Raspberry Pi, ESP32, ESP8266, STM32 und vielen anderen kompatibel.
Kann ich eigene Zeichen auf dem Display darstellen?
Ja, die meisten HD44780-kompatiblen Controller erlauben die Definition von bis zu 8 benutzerdefinierten Zeichen. Dies ermöglicht die Darstellung von Sonderzeichen, Symbolen oder einfachen Grafikelementen.
Wie schließe ich die Hintergrundbeleuchtung an?
Die Hintergrundbeleuchtung wird in der Regel über zwei Pins (oft als A und K oder Anode und Kathode bezeichnet) angeschlossen. Es ist ratsam, hierbei einen Vorwiderstand zu verwenden, um die LEDs vor Überstrom zu schützen und ihre Lebensdauer zu verlängern. Die genauen Werte und die Verdrahtung entnehmen Sie bitte dem Datenblatt.
Benötige ich spezielle Treiber-Bibliotheken für die Ansteuerung?
Nein, für die gängigsten Mikrocontroller-Plattformen wie Arduino gibt es bereits gut etablierte und kostenlose Bibliotheken (z.B. die LiquidCrystal-Bibliothek), die die Ansteuerung des LCD-Moduls stark vereinfachen.
Ist das Modul für den Einsatz im Freien geeignet?
Obwohl das Modul robust ist, ist es nicht explizit für den Außeneinsatz unter extremen Witterungsbedingungen konzipiert. Temperaturschwankungen und Feuchtigkeit können die Lebensdauer beeinträchtigen. Für den Außeneinsatz wird eine geeignete Gehäusekonstruktion oder eine spezielle Schutzschaltung empfohlen.
Wie viele Pins benötigt das LCD-Modul für die Ansteuerung?
Im 4-Bit-Modus werden typischerweise 6 Daten-/Steuerleitungen (RS, R/W, Enable, D4-D7) benötigt, plus die Stromversorgung (VSS, VDD). Im 8-Bit-Modus kommen noch die Datenleitungen D0-D3 hinzu, was insgesamt 10 Daten-/Steuerleitungen ergibt.
